Особенности маркировки проволочных резисторов
Цветная маркировка проволочных резисторов подчиняется тем же требованиям и правилам, что и система обозначений постоянных резисторов на основе других технологий. Отличие в маркировке заключается в следующем:
- первая широкая белая полоса не входит в маркировку номинала, а обозначает технологию изготовления – резистор проволочный;
- десятичные показатели более 4 не используются;
- последняя цветная полоса может указывать на особые свойства резистора (к примеру, его огнестойкость).
Существуют также отличия в допустимых отклонениях проволочных резисторов от резисторов других технологий.

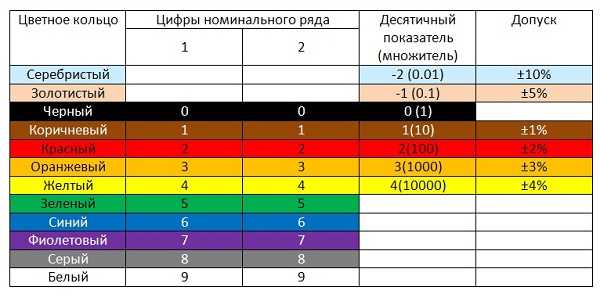

Сводная таблица цветного отображения номиналов и допусков проволочных резисторов представлена ниже.
Другие системы маркировки
На старых советских резисторах использовалась другая, более простая маркировка – на них просто был написан показатель сопротивления. Для обозначения десятичной степени цифр использовались буквы латинского алфавита. R – первая степень, K – третья (тысячи), M – четвертая (миллионы). Так, например, цифровая маркировка 2M5 означает, что номинал резистора равен 2500 KOm, а 1К7 – 1700 Om. Данный метод очень прост и позволяет моментально вычислить сопротивление без использования дополнительных таблиц. Единственным недостатком могло быть закрепление резистора на плате в таком положении, когда надпись оказывалась внизу, и её становилось невозможно прочитать. Это превращалось в существенную проблему при необходимости экономии места на плате, как, например, в японской технике тех годов. Поэтому такая система маркировки не прижилась в других странах мира.
Маркировка SMD резисторов отчасти похожа на советский способ – здесь тоже используются символьно-буквенные обозначения, но, конечно же, со своими правилами расстановки. Здесь, например, не всегда требуется ставить букву, а R в некоторых ситуациях используется как разделительная запятая. SMD кодировку разделяют на три типа:
- Коды с 3 цифрами. 2 первые обозначают номинал в Омах, а последняя десятичную степень числа («182» будет означать 18*100 = 1800 Om).
- Коды с 4 цифрами. Здесь сопротивление обозначается так же, как и в 3-цифровой маркировке, но с 3 цифрами указания номинала («4502» означает 450*100=45 KOm).
- Коды из 3 символов. В этих кодах первые две цифры указывают номинал, а следующая за ними буква – количество нулей (десятичная степень). Используются следующие символьные обозначения: F = 10^5, E = 10^4, D = 10^3, C = 10^2, B = 10, R=10^-1, S=10^-2. Так, например, SMD резистор с маркировкой 14D имеет номинал в 14 KOm.
