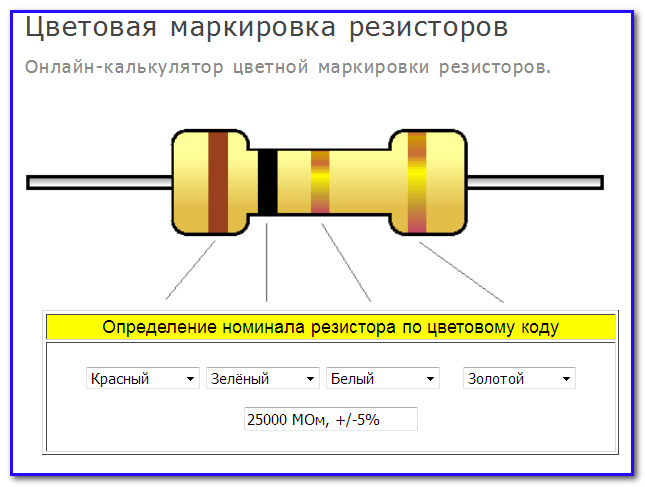

Резистор 56 кОм цветовая маркировка зеленый синий красный золотистый

Другие системы маркировки

На старых советских резисторах использовалась другая, более простая маркировка – на них просто был написан показатель сопротивления. Для обозначения десятичной степени цифр использовались буквы латинского алфавита. R – первая степень, K – третья (тысячи), M – четвертая (миллионы). Так, например, цифровая маркировка 2M5 означает, что номинал резистора равен 2500 KOm, а 1К7 – 1700 Om. Данный метод очень прост и позволяет моментально вычислить сопротивление без использования дополнительных таблиц. Единственным недостатком могло быть закрепление резистора на плате в таком положении, когда надпись оказывалась внизу, и её становилось невозможно прочитать. Это превращалось в существенную проблему при необходимости экономии места на плате, как, например, в японской технике тех годов. Поэтому такая система маркировки не прижилась в других странах мира.

Маркировка SMD резисторов отчасти похожа на советский способ – здесь тоже используются символьно-буквенные обозначения, но, конечно же, со своими правилами расстановки. Здесь, например, не всегда требуется ставить букву, а R в некоторых ситуациях используется как разделительная запятая. SMD кодировку разделяют на три типа:

• Коды с 3 цифрами. 2 первые обозначают номинал в Омах, а последняя десятичную степень числа («182» будет означать 18*100 = 1800 Om).
• Коды с 4 цифрами. Здесь сопротивление обозначается так же, как и в 3-цифровой маркировке, но с 3 цифрами указания номинала («4502» означает 450*100=45 KOm).
• Коды из 3 символов. В этих кодах первые две цифры указывают номинал, а следующая за ними буква – количество нулей (десятичная степень). Используются следующие символьные обозначения: F = 10^5, E = 10^4, D = 10^3, C = 10^2, B = 10, R=10^-1, S=10^-2. Так, например, SMD резистор с маркировкой 14D имеет номинал в 14 KOm.

Таблица кодов SMD резисторов и их значений

• Код smd
• Значение
• Код smd
• Значение
• Код smd
• Значение
• Код smd
• Значение

• Код smd
• Значение
• Код smd
• Значение
• Код smd
• Значение
• Код smd
• Значение
