Резистор 16 кОм цветовая маркировка коричневый синий красный золотистый

Список значений номинальных рядов E6–E192

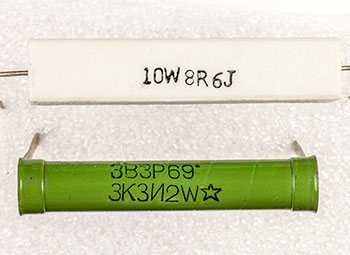

Современный мощный 10-ваттный керамический резистор 8,6 Ом и 2-ваттный резистор ВЗР 3,3 кОм советского производства, изготовленный в 1969 г.

Значения E6

(допуск 20%):

1,0; 1,5; 2,2; 3,3; 4,7; 6,8.

Значения E12

(допуск 10%):

1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.

Значения E24

(допуск 5%):

1,0; 1,1; 1,2; 1,3; 1,5; 1,6; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1.

Значения E48

(допуск 2%):

1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.

Значения E96

(допуск 1%):

1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.

Значения E192

(допуск 0.5% и точнее):

1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.

Цветовая маркировка резисторов

Расшифровка маркировки советских резисторов

Маркировка советских резисторов МЛТ-1 и МЛТ-2 имеет буквенно-числовое обозначение и содержит:

две цифры и букву;
три цифры и букву.

Буквенный код:

омы – R или Е;
килоомы – К ;
мегаомы – М.

Порядок расположения цифрового кода:

номинал из целого числа ставился перед буквой – 33К (33 ома);
номинал меньше единицы ставился после буквы – R 27 (0,27 ом), М68 (0,68 МОм или 680 КОм);
номинал из целого числа с десятичной дробью разбивался на две части – целое число перед буквой, десятичную дробь после – 5K6 (5,6 КОм).

Еще одна цифра на корпусе означала отклонение от номинала сопротивления.

МЛТ-1

На корпус наносился код, которые обозначал:

МЛТ – металлопленочный резистор с лаковым слоем термоустойчивый;
1– мощность рассеивания в ваттах;
47К – сопротивление 47 Ком;
5% – допустимое отклонение от номинала 5%.

Другие

Маленький размер корпуса резисторов мощностью менее 0,25 ватт не позволял нанести буквенно-числовой код, поэтому для них применялась маркировка, состоящая из четырех полос (колец) разного цвета.

Первая полоса наносилась ближе к краю резистора, остальные так, чтобы не затруднять чтение кода.

Цветовые полоски располагались слева направо и обозначали:

Первая, вторая – номинал.
Третья – множитель.
Четвертая – отклонение от номинала в %.

Каждая цифра от 0 до 9 имела цветной код:

черный – 0;
коричневый – 1;
красный – 2;
оранжевый – 3;
желтый – 4;
зеленый – 5;
синий – 6;
фиолетовый – 7;
серый – 8;
белый – 9.

После цифр располагалась полоса, символизирующая десятичный множитель – на которое надо умножить число, образованное первыми двумя полосками:

серебристый – 0,01;
золотой – 0,1;
черный – 10;
коричневый – 100;
красный – 1000;
оранжевый – 10000;
желтый – 100 000;
зеленый – 10 000 000;
синий – 1 000 000;
фиолетовый – 10 000 000;
серый – 100 000 000;
белый – 1000 000 000.

Правила маркировки

Классическая маркировка резисторов по цвету состоит из 3—6 полос/колец. Чем больше полос, тем больше точность измерения. Разберем наиболее популярные варианты.

Устройства с тремя полосками

Подобную маркировку применяют только для тех элементов, которые имеют “плановые” отклонения не более 20%. Цифры, относящиеся к цветам, можно взять из приведенной выше таблицы. Первый и второй круг показывает сопротивление устройства, третья — показатель множителя.

Если обозначить первую полоску D1, вторую D2, третью E, то формула расчета сопротивления будет выглядеть так:

R=(10D1+D2)*10E

К примеру, на искомом резисторе первая полоса красная, вторая зеленая, третья — желтая. Ищем сопротивление (10*2+5)*104=25*10 в 4 степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Используются для устройств с точностью до 5-10% (ряд E12 и E24 по маркировке ГОСТ). Схема маркировки сопротивлений по цветам остается прежней: первые два кольца — номинал сопротивления, третье — десятичный множитель, четвертое — допуск. Золотистый допуск — 5% (относится к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае формула выглядит следующим образом: R=(10D1+D2)*10E±S, где первая полоса — D1, вторая — D2, третья — Е, четвертая — S.

Резисторы с 4 полосками

Устройства с 5 полосками

Подобная маркировка резисторов по полоскам применяется для полос Е48 — 2%, Е96 — 1%, Е 192 — 0,5%. Техника подсчета первых трех полос остается прежней, четвертая обозначает десятичный множитель, пятая — уровень допуска. Формула выглядит следующим образом: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 — первые три круга, Е-четвертый, S — пятый. Допуски обозначаются следующим образом:

E48 (2%) — красный;
E96 (1%) — коричневый;
E192 (0,5%) — зеленый;
0,25% — синий;
0,1% — фиолетовый;
0,05% — серый.

Шестиполосные устройства

Профессиональные ремонтники знаю, что у некоторых резисторов имеется так называемый коэффициент температурного сопротивления или коротко — ТКС. Данный параметр показывает, на какую величину повышается/уменьшается сопротивление элемента при изменении температуры на 1 градус. Этот коэффициент измеряется в ppm/OC (parts per million или миллионная часть от имеющегося номинала, деленная на количество градусов). Разберем обозначение резисторов по цветам на шестом кольце:

Коричневый цвет — 100 ppm/OC.
Красный — 50 ppm/OC.
Желтый — 25 ppm/OC.
Оранжевый — 15 ppm/OC.
Синий — 10 ppm/OC.
Фиолетовый — 5 ppm/OC.
Белый — 1 ppm/OC.

Разберем пример определение резистора по цветовой маркировке на 6 колец. К примеру, мы имеем резистор с красной, зеленой, фиолетовой, желтой, коричневой и оранжевой полосой. Сопротивление будет равно (100*2+10*5+7)*104 +-1% (15ppm/OC) или же 2570000±1% (15ppm/OC) или 2,57 ±1% (15ppm/OC) МОм.

Цветовые обозначения в этом случае следующие:

Коричневый цвет — до 1 процента отказов.
Красный цвет — не более 0,1% отказов.
Оранжевый цвет — не более 0,01% отказов.
Желтый — не более 0,001% отказов за 1000 часов работы.

В качестве рабочей таблицы для определения сопротивления можно использовать следующий вариант:

Таблица для чтения номинала резистора

Цветовая маркировка резисторов — что это такое

Все важные и нужные сведения о тех. параметрах чип резистора можно узнать, просто посмотрев на него, это действительно радует многих электриков. Для официального обозначения сопротивления и других характеристик создана специальная маркировка резисторов – цветными полосками. Важны не только цвета, но и их последовательное размещение. Маркировка выглядит как кольца разных цветовых решений. Такая форма необходима для того, чтобы человек мог, не поворачивая в руке такой небольшой элемент, понять все его параметры.

Какие бывают разновидности обозначения полосками

Типовая маркировка резисторов по цвету сформирована из трех или шести полос/колечек. Чем больше полосок, тем больше точность измерения. Рассмотрим самые популярные вариации раскрасок.

Устройства с 3 полосками

Подобную кодировку используют лишь для тех компонентов, которые имеют планового типа отклонения не более двадцати процентов. Числовые обозначения, относящиеся к цветовым решениям, можно брать из таблички. Первые два круга отображают сопротивление прибора, третий указывает на множитель.
Если обозначить 1 полосу меткой D1, 2 D2, 3 E, то выражение будет таким:R=(10D1+D2)*10E.
Например, на детали 1 полоса красная, 2зеленая, 3 — желтая. Пытаемся найти сопротивление (10*2+5)*104=25*10 в четвертой степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Предназначены для техники с точностью до 5 или 10 процентов. Цветовая схема резисторов сопротивлений не меняется: первые 2 колечка — номинал сопротивления, 3 — десятичного типа множитель, 4 — допуск. Золотистый допуск — 5% (причислен к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае, получается такая формула: R=(10D1+D2)*10E±S, где 1 полоска — D1, 2 — D2, 3 — Е, 4 — S. Например: если вы видите прибор с 4 полосками зеленого, оранжевого, алого и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.

Устройства с 5 полосками

Эта цветовая кодировка резисторов полоскового типа используется для полос Е48 – 2%, Е96 – 1%, Е 192 – 0,5%. Технология подсчета первых 3 полосок не меняется, четвертая расшифровывается, как десятичного типа множитель, а пятая, это уровень допуска. Выражение: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 – первые три кружка, Е-четвертый, S – пятый. Допуски выделяют очень просто:

E48 (2%) — алый цвет;
E96 (1%) — коричневое цветовое решение;
E192 (0,5%) — зеленый цвет;
0,25% — синее цветовое решение;
0,1% — фиолетовый;
0,05% — сероватый.

Шестиполосные приборы

Специалисты осведомлены, что у многих резисторов есть ТКС. Этот параметр отображает, на какую величину повышается,/уменьшается сопротивление детали при изменении температурного режима на 1 градус. Этот коэффициент измеряется в ppm/OC. Рассмотрим полностью цветовое обозначение резисторов на 6 кольце:

Коричневое цветовое решение — 100 ппм/OC.
Алый — 50 ппм/OC.
Желтый цвет — 25 ппм/OC.
Оранжевое цветовое решение — 15 ппм/OC.
Синее цветовое решение — 10 ппм/OC.
Фиолетовое цветовое решение — 5 ппм/OC.
Белоснежный — 1 ппм/OC.

Разберем примерный вариант определения резистора по кодировке цветового типа на 6 колец. Представьте, у вас есть резистор с алой, зеленой, фиолетовой, желтой, коричневой и оранжевой полоской. Сопротивление будет равно (100*2+10*5+7)*104 +-1% (15ппм/OC) или же 2570000±1% (15ппм/OC) или 2,57 ±1% (15ппм/OC) МОм.
