Тестирование детали на плате
При необходимости можно проверить тиристор мультиметром без демонтажа детали. Однако при применении самодельной конструкции придется выпаять элемент, так как в качестве индикатора используется лампочка. К особенностям этого процесса относятся следующие моменты:
- Требуется паяльник. Подобный инструмент требуется при проведении различной работы с электроникой. Мощность и диаметр жилы выбираются в соответствии с тем, какие размеры имеет плата.
- При проведении работы следует учитывать, что нельзя оказывать слишком высокую температуру на плату. Это может привести к повреждению дорожек и других элементов.
- Нельзя повредить выходы, так как это может осложнить проводимые тесты.
Необходимость в выпаивании детали определяет то, что многие решают использовать мультиметр для проверки. В большинстве случаев полученных результатов вполне достаточно для оценки состояния тиристора.
Аналоги
Зарубежными аналогами тиристора КУ202Н являются ВТХ32S100, H20T15CN, 1N4202. Зарубежные производители не выпускают устройств таких же геометрических размеров, что и КУ202Н, поэтому нужно будет изменить место под монтаж устройства. Следует также учитывать, что их параметры могут незначительно отличаться от рассматриваемого тиристора, например, средний ток может быть равен 7,5 А.
Кроме иностранных устройств можно использовать российский аналог — Т112-10. Как и КУ202Н он имеет металлический корпус и анодный выход под резьбу. Однако его размеры меньше, поэтому монтажное место все равно придется изменить.

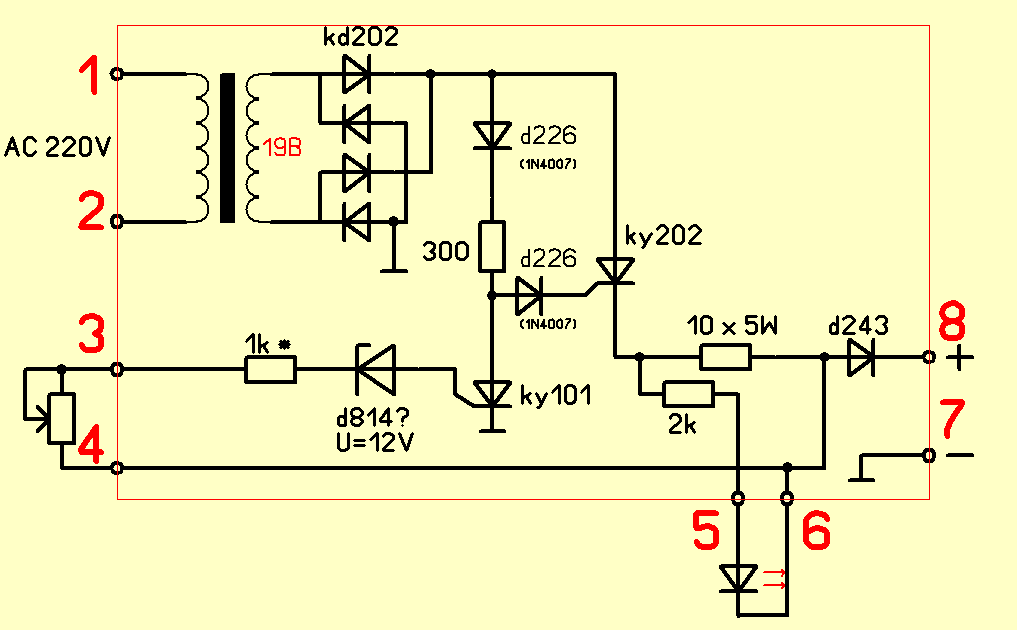

Для схемы «Электроэффлювиальная люстра»

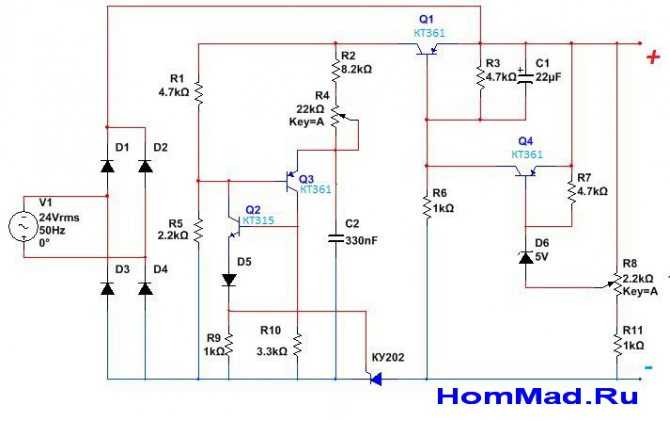

Электроэффлювиальная люстра, ионизатор, — это излучатель отрицательных аэроионов, который сможет увеличить насыщенность воздуха домашнего помещения аэроионами.Конструкция состоит из квадратного основания, изготовленного из проволоки 2 мм, и сетки из провода 1 мм, в узлах которой впаяны заостренные иголки из провода диаметром 0,3 мм. От углов к центру квадрата идут четыре проводника, спаянные совместно. К этой точке подводится высокое напряжение, и через изолятор люстра подвешивается к потолку. Тиристорный высоковольтный преобразователь состоит из понижающего силового трансформатора Т1 , выпрямителя на VD1, накопительного конденсатора С1, высоковольтного трансформатора Т2 и управляющего узла тиристора — III обмотка T1, R2, VD2.Детали. Вместо тиристора КУ201Л можно применить КУ202Н. Недопустимо использование симисторов (к примеру, КУ208). Трансформатор Т1 любой малогабаритный от ламповой радиолы (намотать самостоятельно на сердечнике Ш19, толщина набора 30 мм: I обмотка — 2120 витков провода ПЭЛ-0,2; II обмотка — 2120 витков ПЭЛ-0,2; III обмотка — 66 витков ПЭЛ-0,2). регулятор сетевого напряжения на 561ла7 Т2 — высоковольтная катушка от блока электронного зажигания бензопилы Трал» или магнето. Можно изготовить из сердечника и высоковольтной катушки от телевизора типа УНТ-35 («Рекорд-66», «Рассвет»). Первичную обмотку намотать самому проводом ПЭЛ-0,51 в количестве 200 витков. Вместо высоковольтного столбика ВТ-18/0,2 можно применить 5ГЕ600АФ. Изоляцию высоковольтного провода исполнять только полихлорвиниловой лентой. Перед первым включением преобразователя в разрыве в точке А надобно подключить лампу на 220 В. Если после включения лампочка загорелась, поменяйте местами выводы III обмотки Т1. Если после этого появилось высокое напряжение, но лампа хотя бы слегка продолжает светиться, увеличьте сопротивление резистора R2. При работе аэроионизатора не должно быть никаких запахов — это признак появления вредн… Смотреть описание схемы …
