Типы и виды устройства
Типов подстроечных резисторов на современном рынке множество. Это и неразборные подстроечные резисторы типа СП4-1, залитые эпоксидным компаундом, и предназначенные для аппаратуры оборонного назначения и подстроечные типа СП3-16б для вертикального монтажа на плату.
Будет интересно Обозначение дросселей на схеме
При изготовлении бытовой аппаратуры, на платы впаивают маленькие подстроечные резисторы, которые, кстати, могут по мощности достигать 0,5 ватт. В некоторых из них, например в СП3-19а, в качестве резистивного слоя применяется металлокерамика.
Есть и совсем простые подстроечные резисторы на основе лаковой пленки, такие как СП3-38 с открытым корпусом, уязвимые для влаги и пыли, и мощностью не более 0,25 ватт. Такие резисторы регулируются диэлектрической отверткой, дабы избежать случайного короткого замыкания. Такие простые резисторы часто встречаются в бытовой электронике, например в блоках питания мониторов.
Некоторые подстроечные резисторы имеют герметичный корпус, например R-16N2, они регулируются специальной отверткой, и являются более надежными, поскольку на резистивную дорожку не попадает пыль и не конденсируется влага.
Мощные трехваттные резисторы типа СП5-50МА в корпусе имеют отверстия для вентиляции, в них проводник намотан в форме тороида, а контактный ползунок скользит по нему при повороте ручки отверткой.
В некоторых телевизорах с ЭЛТ до сих пор можно встретить высоковольтные подстроечные резисторы, такие как НР1-9А, сопротивлением 68 МОм и номинальной мощностью 4 ватта. По сути, это набор металлокерамических резисторов в одном корпусе, а типичное рабочее напряжение для данного резистора составляет 8,5 кВ, при максимуме в 15 кВ. Сегодня подобные резисторы встроены в ТДКС.
В аналоговой аудиоаппаратуре можно встретить ползунковые или движковые переменные резисторы, типа СП3-23а, которые отвечают за регулировку громкости, тембра, баланса и т. д. Это линейные резисторы, которые бывают и сдвоенными, как например СП3-23б.
Как выглядят на схеме линейные резисторы.
Подстроечные многооборотные резисторы часто встречаются в электронной аппаратуре, в измерительных приборах и т. д. Их механизм позволяет точно регулировать сопротивление, и количество оборотов измеряется несколькими десятками.
Червячная передача делает возможным медленный поворот и плавное перемещение скользящего контакта по резистивной дорожке, благодаря чему схемы настраиваются очень и очень точно.
Например, подстроечный многооборотный резистор СП5-2ВБ настраивается именно посредством червячной передачи внутри корпуса, и для полного прохода всей резистивной дорожки нужно совершить 40 оборотов отверткой. Резисторы данного типа в разных модификациях имеют мощность от 0,125 до 1 ватта, и рассчитаны на 100 — 200 циклов регулировки.
Это далеко не полный обзор типов и видов детали. Как мы видим из предыдущего описания, подстроечные резисторы по своей сути близки к переменным, но строго говоря, ими не являются. В данном видеоролике кратко, но доходчиво рассказано о том, как переделать подстроечный резистор в переменный.
Кодовая маркировка
Кодовая маркировка резисторов — это самая распространенная практика в наши дни. Иногда попадаются SMD резисторы, у которых маркировка выглядит очень странно. Не пугайтесь, это простая кодовая маркировка резисторов, которую используют некоторые производители радиоэлектронных компонентов. Это может выглядеть как-то так:
или даже так:
Как определить значение сопротивления таких резисторов? Для этого существует таблица, с помощью которой вы легко сможете определить номинал любого резистора с кодовой маркировкой. Итак, в первых двух цифрах засекречен номинал сопротивления резистора, а буква — это множитель.
Вот собственно и таблица:
Буквы: S=10-2; R=10-1; А=1; В= 10; С=102; D=103; Е=104; F=105
Значит, сопротивление этого резистора
у нас будет 140х104=1,4 МегаОма.
А сопротивление этого резистора
у нас будет 102х102=10,2 КилоОма.
В программе Резистор 2.2 можно также без проблем найти кодовую и цифровую маркировку резисторов.
Выбираем маркировку фирмы BOURNS
Нажимаем «Далее». У нас появится вот такое окошко:

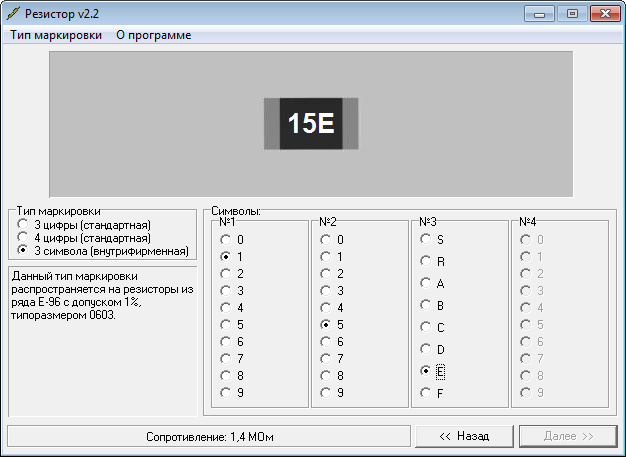

Ставим маркер на «3 символа». И набираем нашу кодовую маркировку. Например, тот же самый резистор с маркировкой 15Е. Внизу, слева в рамке, мы видим значение сопротивления этого резистора: 1,4 Мегаом.
Резистор переменного тока.
Переменные резисторы осуществляют изменение сопротивления в процессе функционирования аппаратуры. Сопротивление резисторов меняется при разовой или периодической регулировке, но его не меняют в процессе функционирования аппаратуры. Они бывают одноэлементными и многоэлементными, с круговым и прямолинейным перемещением подвижного контакта, многооборотными и однооборотными, с выключателем и без него, с упором и без, с фиксацией и без фиксации подвижной системы, с наличием дополнительных отводов и без них.
Переменный резистор имеет как минимум три вывода: от концов токопроводящего элемента и щеточного контакта, по которым может перемещаться ток. Чтобы уменьшить размеры и упростить конструкцию, токопроводящий элемент выполняют в виде незамкнутого кольца, при этом щеточный контакт закрепляется на валике, при этом его ось проходит через центр. Во время вращения валика контакт меняет свое положение на поверхности токопроводящего элемента, вызывая изменение результатов сопротивления между ним и крайними выводами.
Нестандартная цветная маркировка импортных резисторов
Определить электрическое сопротивление резистора по цветам поможет типовая методика. Как правило, собственные нормативы производители создают на базе международной публикации 62IEC. Однако для исключения ошибок рекомендуется применять «фирменный» декодер. Получить необходимую информацию можно на официальном сайте соответствующей компании.
Маркировка зарубежных изделий
Для полноты обзора необходимо рассмотреть модификации пассивных элементов, которые предназначены для автоматизированного монтажа на поверхности печатной платы (SMD). Эти резисторы создают в прямоугольном корпусе с относительно крупной видимой гранью. Такие площадки подходят для нанесения цифровой и буквенной информации, поэтому цветовую маркировку не используют.
Маркировка SMD резисторов
Первыми цифрами обозначают основу номинала. Последней – степень множителя с основанием «10». Надпись «482» обозначает 48 * 102 = 4,8 кОм. Распиновку и дополнительную информацию можно получить на официальном сайте производителя.
Советские резисторы
Конечно, как ни стараться, но без советской электроники не обойтись, а по тому есть смысл изучить маркировки подобных резисторов.
На первый взгляд, визуально можно попробовать определить предельные мощности рассеивания этих элементов.
Советские резисторы

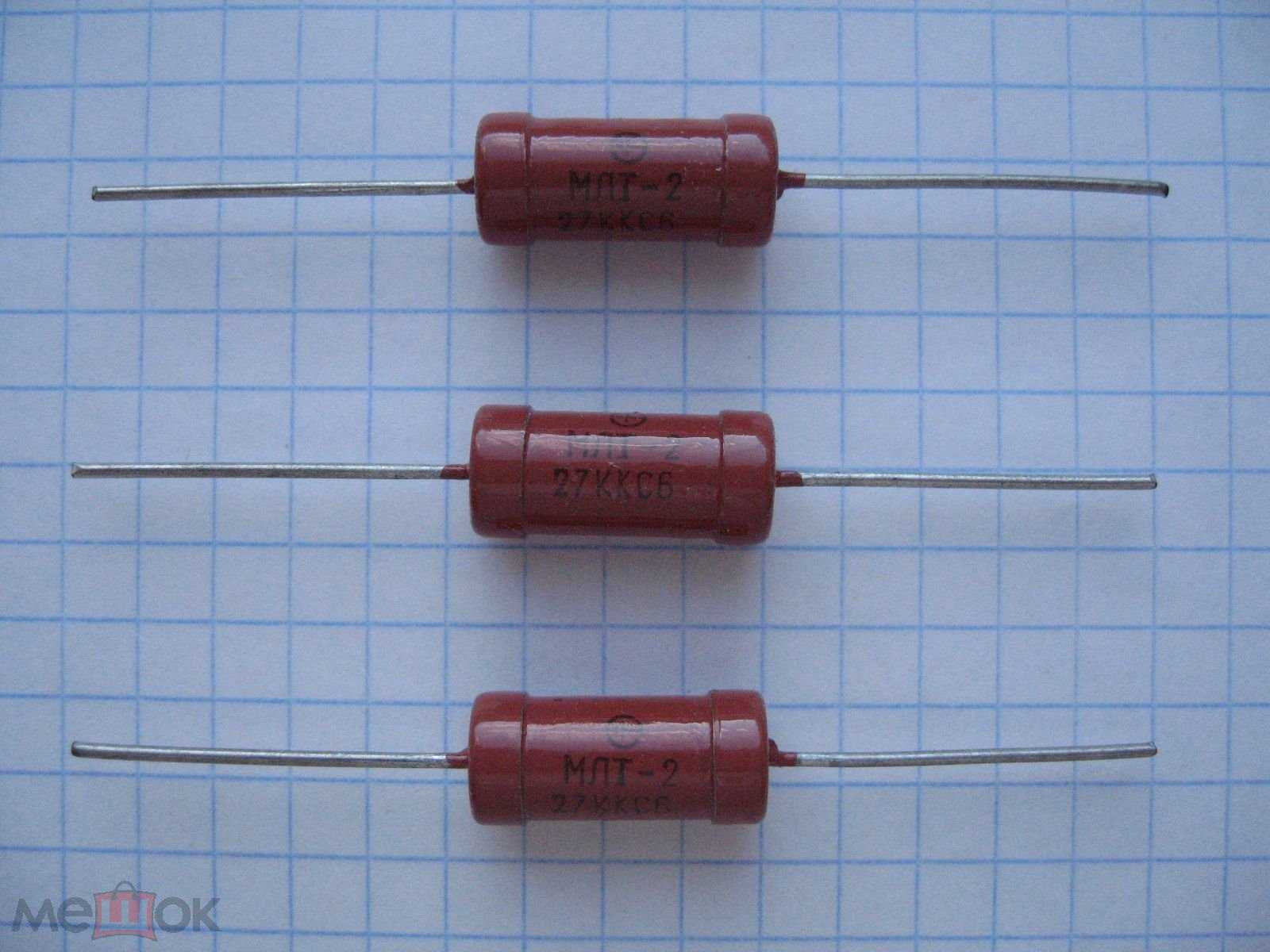

На изображении выше видна разница в их размерах. Начиная с самого верхнего их мощность:
- 2Вт;
- 1Вт;
- 0.5Вт;
- 0.25Вт
- 0.125Вт.
Первые два резистора, на 1Вт. и 2Вт. промаркированы литерой МЛТ-1 и МЛТ-2 – это наиболее широко известная разновидность. МЛТ – это аббревиатура Металлоплёночного, Лакированного, Теплоустойчивого элемента.
Остальные можно определить только по габаритам, маркировка на них отсутствует. Естественно, что чем крупнее резистор, тем больше и мощность рассеивания – законы физики никем не отменены.
Единица измерения сопротивления у МЛТ как и у других резисторов это Ом – указывается буквами R или Е, КОм – литерой К, ну а МОм – как М. Разобраться тут совершенно не сложно. Стоит маркировка М33, значит это резистор, сопротивление которого составляет 33 Мега Ома. Но в некоторых случаях бывает ещё проще. На элементе можно найти надпись 2КО, и конечно любому становится понятно, что сопротивление будет равным 2 кило Омам.
Так что резисторы советских времён определить по маркировке, узнав их технические характеристики, достаточно просто, чего, конечно же, не скажешь об элементах с нанесёнными на них разноцветными полосками.
Для чего нужны опознавательные признаки
Уточнить причины появления цветовой кодировки резисторов поможет изучение типичного компонента малой мощности (0,05 или 0,125 Вт). При длине 3-5 мм диаметр элемента составляет 0,8-1,2 мм.
Цветовая маркировка диодов
Для представления информации в сокращенном виде можно воспользоваться «классической» кодировкой. Номинал 2 200 кОм преобразуют в «2К2». Здесь «К» обозначает не только приставку-множитель «кило-», но и выполняет функцию разделяющей запятой – 2,2 кОм.
На изогнутую поверхность с ограниченной площадью сложно наносить четкие цифровые и буквенные обозначения. Малейший дефект усложняет корректную и быструю идентификацию. Достаточно сделать небольшую царапину при демонтаже, чтобы создать дополнительные трудности.
Цветовая маркировка отличается следующими преимуществами:
- простота и технологичность процесса нанесения;
- возможность представления необходимой информации в полном объеме;
- удобство считывания данных с точной идентификацией отдельных элементов обозначений;
- высокая устойчивость к неблагоприятным внешним воздействиям.
Для правильного изучения данной темы необходимо уточнить определения основных технических параметров пассивных элементов. Номинальное электрическое сопротивление обозначают в омах и производных кратных величинах с применением соответствующей приставки. Килоомы – это множитель 10 в третьей степени или 1 000.
Минимальным влиянием реактивных компонентов сопротивления (индуктивных и емкостных) пренебрегают при создании типовых электротехнических устройств. Поэтому такие показатели не отображают в кодированной цифровой маркировке. Эти и другие дополнительные данные производители указывают в сопроводительной документации на прецизионные изделия. Они необходимы для точных расчетов аппаратуры, которая обрабатывает ВЧ и СВЧ сигналы.
Рассеиваемая мощность – важный параметр. Его необходимо учитывать для подбора изделия, соответствующего определенному максимальному току в цепи. При ошибочном расчете чрезмерный нагрев разрушит резистор.
Возможное отклонение номинала (допуск) подбирают с учетом исходных требований к радиотехнической конструкции. Значение этого параметра определяют по цвету или количеству полос. Ниже представлены соответствующие методики расшифровки.
Дополнительными маркерами отмечают:
- наработку на отказ;
- уровень зависимости сопротивления от изменения температуры;
- технологию производства.
