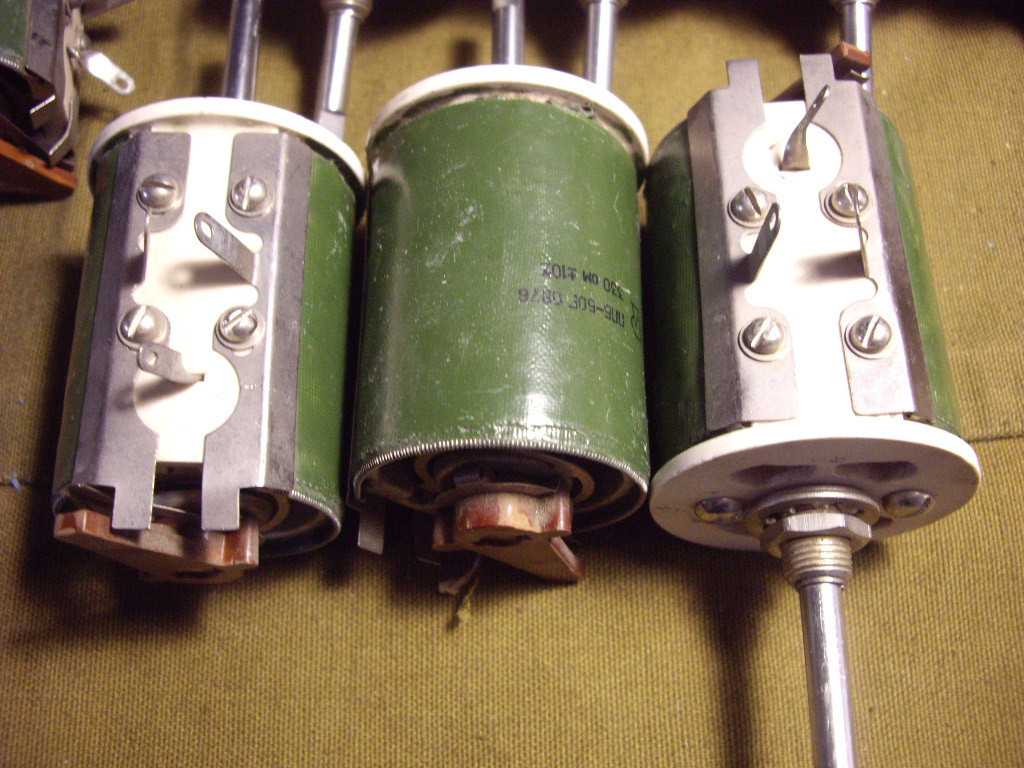

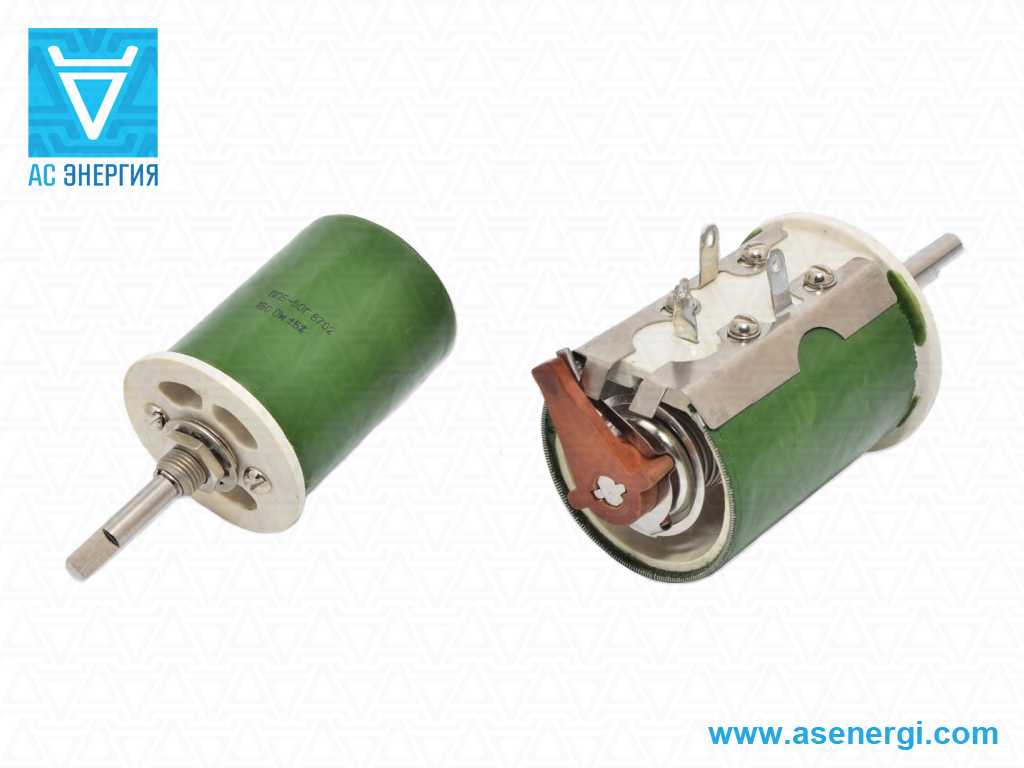

– переменные проволочные регулировочные бескаркасные резисторы, потенциометры, мощностью до 50 Вт с линейной зависимостью А и диапазоном регулировки 2,2 Ом – 47 кОм. Резисторы ППБ относятся к однооборотным резисторам с круговым перемещением подвижной системы. Допустимое отклонение сопротивления ±5% и ±10%. Резисторы имеют приемку «ОТК» и «ПЗ». Рабочая повышенная температура среды не превышает +155°С, пониженная – до -60°С. Износоустойчивость – до 5 000 циклов перемещения ползунка. Переменные резисторы ППБ устойчивы к вибрационным нагрузкам в диапазоне частот 1-2000Гц (амплитуда ускорения до 73,6 м/с2), механическим ударам однократного (ускорение до 1471 м/с2) и многократного действия (ускорение до 343 м/с2). Предназначены для эксплуатации в цепях постоянного или переменного тока (частота до 1000 Гц), обеспечивая ограничение силы тока и распределение напряжения. Дополнительные характеристики, а также габаритные и присоединительные размеры резисторов ППБ-1, ППБ-2, ППБ-3, ППБ-15, ППБ-25, ППБ-50 приведены ниже. Цена на резисторы ППБ зависит от количества, сроков поставки и формы оплаты. Резисторы ППБ Серия Цена Мощность рассеяния Сопротивление Рабочее напряжение Вариант конца вала ППБ-1 по запросу +– 1 Вт 10 Ом – 10 000 Ом 300 В А, Б, В ППБ-2 по запросу +– 2 Вт 400 В ППБ-3 по запросу +– 3 Вт 4,7 Ом – 22 000 Ом ППБ-15 по запросу +– 15 Вт 2,2 Ом – 47 000 Ом 500 В Г, Д, Е ППБ-25 по запросу +– 25 Вт ППБ-50 по запросу +– 50 Вт Маркировка резисторов ППБ:

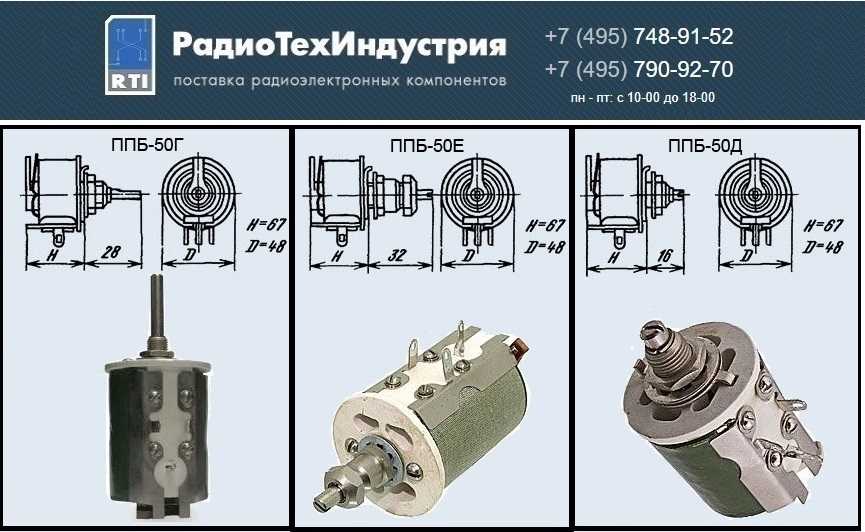

ППБ – 50 Е 10 Ом +5% ППБ – Переменные проволочные бескаркасные резисторы однооборотные с круговым перемещением подвижной системы. 50 – Номинальная мощность рассеяния. Е – Обозначение варианта конца вала. 10 Ом – Номинальное сопротивление. +5% – Допустимое отклонение номинального сопротивления. Габаритные размеры переменных регулировочных резисторов ППБ-1 — ППБ-3: Габаритные размеры резисторов ППБ-1 — ППБ-3 Вариант А Вариант Б Вариант В Габаритные размеры переменных регулировочных резисторов ППБ-15, ППБ-25: Габаритные размеры резисторов ППБ-15, ППБ-25 Вариант Г Вариант Д Вариант Е Габаритные размеры переменных регулировочных резисторов ППБ-50: Габаритные размеры резистора ППБ-50 Вариант Г Вариант Д Вариант Е Серия D, мм H, мм B, мм Масса, г ППБ-1 18+1,5 мм 12±1,5 мм 26±2,5 мм 25 г ППБ-2 20+2 мм 16±1,5 мм 28±3 мм 30 г ППБ-3 25+2 мм 22±2 мм 34±3 мм 40 г ППБ-15 35±3 мм 26±2 мм 42±4 мм 100 г ППБ-25 35±3 мм 44±3 мм 42±4 мм 150 г ППБ-50 35±3 мм 67±4 мм 58±4 мм 350 г Технические характеристики регулировочных резисторов ППБ: Резисторы ППБ Тип регулятора Однооборотный с круговым перемещением подвижной системы Функциональная характеристика Линейная А Номинальное сопротивление 2,2 Ом – 47 000 Ом Допустимое отклонение сопротивления ±5%, ±10% Температурный коэффициент сопротивления ±500·10-6 1/°С Предельное рабочее напряжение 500 В Мощность рассеяния 1 Вт – 50 Вт Диапазон рабочих температур -60°С – +155°С Относительная влажность воздуха при t=35°С 98% Атмосферное давление 0,7 – 104 кПа Исполнение УХЛ Сопротивление изоляции 1 000 МОм Износоустойчивость А, Г 5 000 циклов Б, Б, В, Д, Е 1 000 циклов Минимальная наработка ППБ-1 — ППБ-3 20 000 ч ППБ-15 — ППБ-50 25 000 ч Внешние воздействующие факторы ППБ-1 — ППБ-3 ППБ-15 — ППБ-50 Акустический шум диапазон частот 50 – 10 000 Гц 50 – 10 000 Гц уровень давления ≤140 дБ ≤140 дБ Синусоидальная вибрация диапазон частот 1 – 2000 Гц 1 – 80 Гц амплитуда ускорений 73,6 м/с2 59,0 м/с2 Механические удары одиночные 1 471 м/с2 736 м/с2 многократные 343 м/с2 147 м/с2 Линейные нагрузки 491 м/с2 245 м/с2 Разметка установочных отверстий переменных резисторов ППБ: ППБ-1 – ППБ-3 ППБ-15 – ППБ-25 ППБ-50 Фото переменных проволочных резисторов ППБ: ППБ-1Б 6,8 кОм±5% ППБ-1В 330 Ом±5% ППБ-2А 330 Ом±5% ППБ-3А 470 Ом±5% ППБ-3Б 47 Ом±10% ППБ-3В 100 Ом±10% ППБ-15Д 15 кОм±10% ППБ-15Е 4,7 Ом±10% ППБ-15Г 4,7 кОм±5% ППБ-25Д 100 Ом±5% ППБ-25Е 68 Ом±5% ППБ-25Г 1 кОм±10% ППБ-50Е 22 Ом±10% ППБ-50Г 150 Ом±5%
