Как найти резистор по цвету

Обозначение номинала буквами и цифрами

На сопротивлениях советского производства применяется буквенно-цифровая маркировка резисторов и обозначение цветовыми полосами (кольцами). Примером можно рассмотреть резисторы типа МЛТ, на них величина сопротивления указана цифро-буквенным способом. Резисторы до сотни Ом содержат в своей маркировке букву «R», или «Е», или «Ω». Тысячи Ом маркируются буквой «К», миллионы букву М, т.е. по буквам определяют порядок величины. При этом целые единицы от дробных отделяются этими же буквами. Давайте рассмотрим несколько примеров.

На фото сверху вниз:

• 2К4 = 2,4 кОм или 2400 Ом;
• 270R = 270 Ом;
• К27 = 0,27 кОм или 270 Ом.

Маркировка третьего непонятна, возможно он развернут не той стороной. Кроме этого на резисторах от 1 Вт может присутствовать маркировка по мощности. Маркировка довольно удобна и наглядна. Она может незначительно отличаться в зависимости от типа резисторов и года их производства. Также может присутствовать дополнительная буква, которая указывает класс точности.

Импортные сопротивления, в том числе китайские, тоже могут маркироваться буквами. Яркий пример – это керамические резисторы.

В первой части обозначения указано 5W – это мощность резистора равная 5 Вт. 100R – значит, что его сопротивление в 100 Ом. Буква J говорит о допуске отклонений от номинального значения равном 5% в обе стороны. Полная таблица допусков изображена ниже. Класс точности или допустимое отклонение от номинала не всегда существенно влияет на работу схемы, хотя это зависит от их назначения.

Непроволочные переменные резисторы.

Непроволочные переменные резисторы обладают токопроводящим слоем, который наносят на подковообразную пластинку из гетинакса или текстолита (резисторы СП, СПЗ-4) или вдавливают в дугообразную канавку керамического основания (резисторы СПО). В проволочном резисторе сопротивление создается с помощью высокоомного провода, который намотан в один слой на кольцеобразном барабане. Чтобы обеспечить надежное соединение между обмоткой и подвижным контактом, производят зачистку провода на глубину не менее четверти его диаметра, а иногда еще и полируют.

Переменные резисторы включаются в электрическую сеть в двух случаях. В первом они используются для регулирования тока в цепи, такой регулируемый резистор еще называют реостатом, в другом случае — для регулирования напряжения, его также называют потенциометром. Чтобы обеспечить регулирование тока в цепи, данный резистор может включаться при помощи двух выводов: от щеточного контакта и одного из концов токопроводящего элемента, что не является допустимым. Если в процессе регулирования случайно нарушится соединение щеточного контакта с токопроводящим элементом, то электрическая цепь окажется разомкнутой, что может привести к повреждению прибора.

Этого можно избежать, если соединить вывод токопроводящего элемента с выводом щеточного контакта. В данном случае, если и произойдет нарушение соединения, это не разомкнет электрическую цепь.

Промышленностью выпускаются следующие непроволочные переменные резисторы:

• А — с линейной;
• Б — с логарифмической;
• В — с обратно-логарифмической зависимостью сопротивления, которое возникает между правым и средним выводами от угла поворота оси.

Наиболее востребованными являются резисторы группы А, их используют в радиотехнике, на схемах обычно не указывается характеристика изменения их сопротивления. В переменных резисторах нелинейных (логарифмических), на схеме указано символ резистора, который перечеркнут знаком нелинейного регулирования, а внизу помещают соответствующую математическую формулу закона изменения.

Резисторы групп Б и В отличаются от резисторов группы А своим токопроводящим элементом: на подковку таких резисторов наносится токопроводящий слой, который обладает удельным сопротивлением, которое меняется по длине. Проволочные резисторы имеют соответствующую форму каркаса, в них длина витка высокоомного провода меняется по соответствующему закону.

Резистор ОМЛТ-2, 0

Справочник содержания драгоценных металлов в радиодеталях, создан на основе справочных данных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах, этикетках и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.

Содержание драгоценных металлов в резисторе: ОМЛТ-2, 0

Золото: 0 Серебро: 0.0058 Платина: 0 МПГ: 0 По данным: Справочник по драгоценным металлам ПРИКАЗ №70

В постоянных резисторах содержится только серебро, которое нанесено на выводы. С переменными резисторами все лучше, в них может содержатся золото, серебро, платина и сплавы палладия. Особо богаты на драгметаллы претензионные переменные резисторы.

Сопротивление резистора – его основная характеристика. Основной единицей электрического сопротивления является ом (Ом). На практике используются также производные единицы – килоом (кОм), мегаом (МОм), гигаом (ГОм). Драгоценные металлы в основном содержатся в переменных и построечных резисторах, в них часто используется палладий в виде бегунков или проволоки реохорды.

Типы резисторов

Существует три основных типа резисторов: Переменный резистор – это резистор, у которого электрическое сопротивление между подвижным контактом и выводами резистивного элемента можно изменять механическим способом. Постоянные резисторы, сопротивление у данного резистора не изменить. Как правило имеют только два вывода. В данных резисторах может содержаться только серебро, в виде посеребренных выводов. Нелинейные. Сопротивление компонентов этого типа изменяется под воздействием температуры (терморезисторы), светового излучения (фоторезисторы), напряжения (варисторы) и других величин.

Основные характеристики резисторов

Номинальное сопротивление (Ом, кОм, мОм). Максимальная рассеиваемая мощность (0,25 Вт, 0,5 Вт, 1 Вт, и т.д.) Допуск или класс точности (от этого значения зависит допустимый разброс параметров резистора).

Примеры буквенно-цифрового обозначения резистора

Примеры буквенно-цифрового обозначения для сопротивления, выраженного целым числом: 47 Ом – 47 R; 47 кОм – 47 K; 47 МОм – 47 M. Если для выражения величины сопротивления используется десятичная дробь, то порядок расположения цифр и букв будет иным, например: 0,47 Ом – R 47; 0,47 кОм – K 47; 0,47 МОм – M 47. Если сопротивление выражается числом, отличным от нуля и с десятичной дробью, то буква в обозначении играет роль запятой, например: 4,7 Ом – 4R7; 4,7 кОм – 4K7; 4,7 МОм – 4M7. Допустимая погрешность обозначается в % и проставляется после номинального значения, например ±7%, ±10%, ±40%. Класс точности может определяться буквой, в зависимости от производителя, – русской или латинской.

Ряды предпочтительных значений для резисторов

Резисторы выпускаются с номиналами, соответствующими рядам предпочтительных значений. Эти ряды определяются стандартами, принятыми во многих странах в соответствии с международными соглашениями (МЭК 63-53).

В России таким стандартом является ГОСТ 28884-90. Он предусматривает выпуск резисторов в рядах Е3, Е6, Е12, Е24, Е48, Е96 и Е192. Ряды отличаются друг от друга шагом значений (которые следует умножить на десятичный коэффициент). А шаг зависит от допустимого отклонения, которое уменьшается с ростом цифрового индекса. Так, наименьшую погрешность (0,5%, 0,25% и 0,1%) и наименьший шаг номиналов имеют резисторы из ряда Е192.

Ряды с меньшим индексом получаются вычеркиванием из высшего ряда чётных значений. А наименьшую точность (20%) и наибольший шаг имеют ряды Е3 и Е6. В последнем содержится всего 3 номинала. И это логично – нет смысла в маленьком шаге, если следующее значение не выходит за пределы допустимого разброса. Ознакомиться с наполнением рядов можно прочитав ГОСТ. Скачать его можно в интернете.

Таблица 1. Ряды предпочтительных значений для резисторов Е24, Е12, E6, Е3.

Таблица 2. Ряды предпочтительных значений для резисторов с жёсткими допусками Е192, Е96, Е48.

Расшифровка цифровой и буквенной маркировки SMD резисторов

Что такое резистор и для чего он нужен?

Как расшифровать маркировку конденсатора и узнать его ёмкость?

Термометр сопротивления — датчик для измерения температуры: что это такое, описание и виды

Как правильно рассчитать резистор для светодиода?

Что такое термистор, их разновидности, принцип работы и способы проверки на работоспособность

С какой стороны считать полоски на резисторе

Сопротивление резистора определяют по первым цветовым кольцам:

1. У элементов с тремя полосами первые два цвета — это цифры, а третий цвет — множитель.
2. У элементов с четырьмя полосами первые два цвета — это цифры, третий цвет — множитель, четвертый цвет — допустимое отклонение сопротивления резистора от его номинального значения.
3. У элементов с пятью полосами первые три цвета — это цифры, четвертый цвет — множитель, пятый цвет — допустимое отклонение сопротивления резистора от его номинального значения.
4. У элементов с шестью полосами первые три цвета — это цифры, четвертый цвет — множитель, пятый цвет — допустимое отклонение сопротивления резистора от его номинального значения, шестой — температурный коэффициент.

Цветная маркировка на резисторах читается слева направо. При этом нужно правильно определить левую сторону. Как правило, первая полоса наноситься ближе к одному из выводов резистора. Если же элемент имеет малый размер и на нем невозможно соблюсти нужные пропорции разграничения маркировки, то отсчет ведется от цветной полосы, которая в сравнении с остальными самая широкая.

Маркировка резисторов

Наша индустрия выпускает неизменные и переменные резисторы различных конструкций и номиналов: от нескольких ом до 10-ов и сотен мегаом. Из неизменных более распространены металлопленочные резисторы МЛТ (Металлизованные Лакированные Термостойкие). Сопротивления резисторов от 1 до 999 Ом, от 1 до 999 кОм и от 1МоМ, обозначают цифрами с единицей сопротивления (R либо E — оМ, К — килоом, М — мегаом). Цифро-буквенную маркировку наносят на корпус резистора. В ней информация о сопротивлении и допуске. Допуск — отклонение настоящего значения от маркировочного.

Таблица допустимых отклонений номиналов резисторов русского производства.

Определим номинал резистора

М22В = 0,22МоМ = 220КоМ= 220000 оМ +20. -20%

Разберем еще несколько примеров

5К1И = 5,1КоМ = 5100 оМ +5. -5%

2К7Ж = 2,7 КоМ = 2700 оМ +0,1. — 0,1%

К56Ф = 0,56 КоМ = 560 оМ +30. -30%

1ЕОС = 1,0 оМ = 1 оМ +10. -10%

2М2С = 2,2 МоМ = 2200 КоМ = 2000000 оМ +10. -10%

В текущее время допустимые отличия от номинала обозначают латинскими знаками.

Определим номинал резистора

К15В = 0,15КоМ = 150 оМ +0,1. — 0,1%

2R2D = 2,2 оМ +0,5. — 0,5%

R22M = 0,22 оМ +20. -20%

M82G= 0,82 MоМ = 820 КоМ = 820000 оМ +2. -2%

4K7J= 4,7 KоМ = 4700 оМ +5. — 5%

24KK= 24 kоМ = 24000 оМ +10. -10%

6M8N = 6,8 MоМ = 6800 КоМ = 6800000 оМ +30. -30%

Наборы резисторов (микросборки) обычно состоят из металло-пленочных резисторов. Нужную информацию можно получить по цифро-буквенной маркировке. На корпусе, около первого вывода, наносится метка (ключ).

Пример Разглядим буковки ближе

Схема сборки, информирует, по какому методу, соединены резисторы.

Поэтому 9A102J — сборка содержит 9 выводов, 8 резисторов по схеме А, номинал 1 КоМ, допуск 5%.

В текущее время все более применяются SMD (Surface Mount Tehnology) составляющие. Они маркируются разными методами. Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются 3-мя цифрами. 1-ые две — номинал, последняя — цифра 10 в степени. Буковка R перед номиналом, десятичная запятая. Цвет корпуса устанавливает производитель.

473= 47 х 1 0 3 оМ= 47 КоМ = 47000 оМ

562= 56 х 1 0 2 оМ= 5,6 КоМ = 5600 оМ

200= 20 х 10 0 оМ= 20 оМ

R470= 0,47 оМ

Для резисторов типоразмера 0805 (от L=2,10 мм, W= 1,30 мм) с допуском 1%. 1-ые три числа задают номинал, а последняя показатель степени (цифра 10 в степени).

7502 = 750 х 10 2 оМ = 75 КоМ

6801 = 680 х 10 1 оМ = 6,8 КоМ

0= 0,0 оМ

Для резисторов типоразмера 0603 (от L=1,60 мм, W = 0,85 мм) с допуском 1%.

Две числа задают номинал, последняя буковка показатель степени (цифра 10 в степени). Определяем по таблице.

39А = 249 х 10 0 оМ = 249 оМ

32D = 210х 10 3 оМ = 210 КоМ

По ГОСТ175-72 и эталону 62IEC, цветовая маркировка наносится в виде 3-6 колец. Маркировочные кольца должны быть смещены к одному из выводов, либо ширина первого и второго кольца вдвое больше других. В отдельных случаях, фирмы-производители, вводят свою маркировку, что затрудняет правильное нахождение номинала детали.

В таблице обозначено, какими конкретно цифрами соответствует цветовой код.

5 полос: 1-ые две полосы-цифры, третья-множитель, четвертая-допуск.

4 полосы: 1-ые две полосы-цифры, третья-множитель, четвертая-допуск.

3 полосы (от 20%): 1-ые две полосы-цифры, третья-множитель.

Определим номиналы резисторов:

желт. фиолет. черн. оранж. красн. = 470 х 10 3 оМ = 470КоМ (2%)

желт. феол.черн. крас. сереб. = 470 х 10 2 оМ = 47 КоМ (10%)

крас. крас.корич.золот. = 22 х 10 оМ = 220 оМ (5%)

оранж. оранж. крас. = 33 х 10 2 оМ = 3,3 КоМ

Стандартная цветовая маркировка

Для того, чтобы правильно проводить маркировку и таблицы получили широкое применение, были приняты международные стандарты, согласно которым на резистор могут быть нанесены от 3 до 6 полос, каждая из которых имеет определенное предназначение.

Рассмотрим особенности проведения стандартной цветовой маркировки:

1. Маркировка с 3 полосами проводится следующим образом: первых 2 кольца обозначают цифры, 3 – множитель. 4 кольца нет, так как для всех подобных резисторов принятое отклонение составляет 20%.
2. 4 кольца – маркировка, которая несколько отличается от предыдущего случая. Последнее кольцо означает отклонение. Все значения выбираются при помощи специальной таблицы. В данном случае отклонение составляет 5%, 10%.
3. 5 колец означает минимальный показатель отклонения, до 0, 005%. В данном случае первые 3 кольца означают цифры, которые затем нужно умножить на множитель. Найти множитель можно по все той же таблице, искать нужно значение цвета 4 кольца.
4. Есть варианты исполнения резисторов, которые имеют 6 колец. Их расшифровка проводится также, как и при 5 кольцах, только последнее из них означает температурный коэффициент изменения. Данное значение определяет то, насколько изменится показатель сопротивления при повышении температуры корпуса резистора.

Не все таблицы имеют столбец для расшифровки 6 кольца, что стоит учитывать.

Цветовая маркировка резисторов. Онлайн калькулятор

Как правило, в большинстве случаев цветовая маркировка резисторов предназначается для малогабаритных резисторов, на которых практически невозможно нанести обычное цифровое обозначение. Одним из преимуществ цветовой маркировки резисторов является то, что достаточно легко определить номинал резистора, который расположен на печатной плате.

Определение величины сопротивления постоянного резистора по цветовым кольцам не является нечто сложным. Достаточно знать соответствие цвета полоски конкретной цифре и далее по определенной методике вычислить сопротивление резистора.

Как правило, маркировочные полосы сдвинуты в одну сторону, и чтение их выполняют слева направо. В случае если размер резистора мал и кольца заполняют равномерно всю поверхность резистора, то первую полосу делают несколько шире, чем все остальные.

И так сначала приведем таблицу соответствия:

Определение сопротивления резистора с 4 цветовыми кольцами

Четыре цветных кольца – наиболее распространенная маркировка. Первые две полосы формируют двухзначное число сопротивления, третья полоса определяет множитель. Четвертая полоса сообщает о допустимом отклонении сопротивления в большую или меньшую сторону от номинала.

Рассмотрим на примере (по рисунку «А»)

Имеем резистор с цветными полосками: красный, черный, коричневый, золотистый.

1. Красный – 2
2. Черный – 0
3. Коричневый – 10
4. Золотистый – 5%

Результат: 20 х 10 = 200 Ом с отклонением 5%.

Определение сопротивления резистора с 5 цветовыми кольцами

Постоянные резисторы с пятью цветными полосками тоже не редкость. Определение сопротивления аналогично, как и с четырьмя полосами. Первые три полоски определяют трехзначное число сопротивления, а четвертая является общим множителем. Пятая полоса в этом случае служит обозначением отклонения в значении сопротивления.

Рассмотрим на примере (по рисунку «В»)

На резисторе есть полосы: красный, желтый, черный, оранжевый, золотистый

1. Красный – 2
2. Желтый – 4
3. Черный – 0
4. оранжевый – 1000 (1к)
5. Золотистый – 5%

Результат: 240 х 1000 (1к) = 240 кОм с отклонением 5 %.

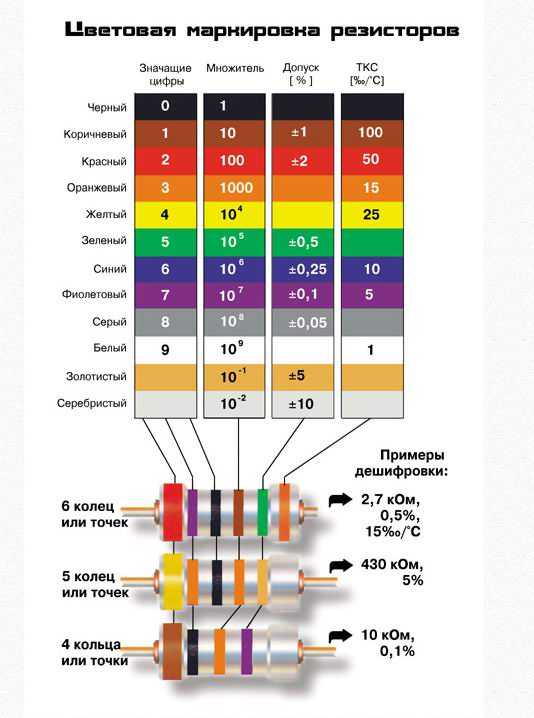

Цветовая маркировка резисторов

Зачастую резисторы — очень небольшие по размерам элементы, на которые не нанесешь какие-либо надписи. Поэтому, наверное, изобрели цветовую маркировку. Ну, и еще, как вариант объяснения — цвета интернациональны. Так что нет необходимости думать о стране-производителе и держать в уме особенности. Если разберетесь в принципе, эта маркировка резисторов тоже не будет вас ставить в тупик.

Цветовая маркировка резисторов: количество полосок и значение их местоположения

Давайте разбираться что значат цветные полоски на корпусе резистора. Полосок может быть три, четыре, пять или шесть. Первые две-три  — это значимые данные, то есть под цветами закодированы цифры. Именно по ним определяют номинал. После них идет полоска, по которой определяют множитель. Далее часто (но не всегда) следует разрыв — значительно большее расстояние чем было между кольцами до этого. Нанесенные после этого пустого промежутка полосы — это допуск и температурный коэффициент. Причем температурный коэффициент есть только при шестиэлементной цветовой кодировке, так как таким «широким» кодом шифруются только высокоточные элементы. В остальных он просто не указан. Вот и вся цветовая маркировка резисторов.

Чтобы определить номинал сопротивления, надо знать какая цифра соответствует каждому цвету. Если это значащие цифры, соответствие одинаковое. Оно представлено в таблице.

Что обозначают цветные кольца на резисторе

Отдельно только надо запомнить значение множителя и допуска, а также температурного коэффициента

Но два последних пункта, как правило, принимаются во внимание не всегда, так что достаточно запомнить только два столбца таблицы выше

Примеры чтения цветовых кодов на резисторах

Для примера возьмем несколько резисторов с цветной маркировкой.

Пример 1.  На первом рисунке (см. ниже) — пять полосок, одна из них нанесена через отступ — это точно допуск. Цвет этого кольца — красный, что соответствует погрешности 1% от номинального значения. Рассматриваем остальные полосы — это значимые цифры и множитель. Смотрим по таблице:

• первая — красная — 2
• вторая — черная — 0
• третья — черная — 0
• четвертая — коричневая — множитель 10 Ом.

Итого получаем: 200 надо умножить на 10 Ом. Получается 2000 Ом или 2 кОм. Допуск определили раньше и он равен 2%.

Как расшифровывать полоски на резисторах

Пример 2. Вторая картинка содержит шесть полос. Первые четыре — это про номинал и множитель, пятая — допуск и шестая — температурный коэффициент сопротивления (насколько изменяется сопротивление при нагреве).

Разбираемся с номиналом:

• первая — коричневая — 1;
• вторая — черная — 0;
• третья — черная — 0;
• множитель — красная 100 Ом;

Получаем что 100 надо умножить на 100 Ом. Итого: 100*100 Ом = 10 000 Ом или 10 кОм.

Пример 3. Сразу приступим к определению номинала.

• первая — красная — 2;
• вторая — черная — 0;
• третья — красная — множитель — 100 Ом.

Почему третью цифру определили как множитель? Потому что в маркировке две последние цифры (если их меньше шести) это множитель и допуск. В таком случае получаем: 20 * 100 Ом = 2000 Ом или 2 кОм. Допустимые отклонения номинала — желтая — 0,2%.

Еще два примера

Пример 4. Всего три полоски на резисторе. Так маркируются резисторы с возможными отклонениями от номинала до 20%. Все три полосы — на расшифровку номинала. Первые две — цифры, третья — множитель.

• первая — красная — 2;
• вторая — черная — 0;
• третья — множитель — коричневая — 10 Ом.

Итого получаем номинал: 20 * 10 Ом = 200 Ом с допустимым отклонением 20%.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 25,4.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.
