Типоразмеры SMD резисторов
В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.
Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.
Органайзер для SMD компонентов Отлично подходит для хранения 1206/0805/0603/0402/0201…
Паяльная станция Eruntop 8586D Электрический паяльник + фен для SMD, двойной цифровой дисплей…
Набор SMD резисторов 1206 100 шт., 0R…10M 1/2 Вт, 0, 1, 10, 100, 150, 220, 330…
Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 25,4.
Терморезисторы типоразмеров 0805 и 0603
|
Номиналом: 10 кОм, 22 кОм, 47 кОм, 100 кОм. |
NTC Термисторы EWTF03
Номиналом: 10 кОм, 22 кОм, 47 кОм, 100 кОм. |
| Маркир. | Номинал | I | Маркир. | Номинал | I | Маркир. | Номинал | I | Маркир. | Номинал |
| 0 Ом | I | I | I | |||||||
| 1R0 | 1 Ом | I | 101 | 100 Ом | I | 102 | 1кОм | I | 104 | 100кОм |
| 1R1 | 1,1 Ом | I | 111 | 110 Ом | I | 112 | 1,1кОм | I | 114 | 110кОм |
| 1R2 | 1,2 Ом | I | 121 | 120 Ом | I | 122 | 1,2кОм | I | 124 | 120кОм |
| 1R3 | 1,3 Ом | I | 131 | 130 Ом | I | 132 | 1,3кОм | I | 134 | 130кОм |
| 1R5 | 1,5 Ом | I | 151 | 150 Ом | I | 152 | 1,5кОм | I | 154 | 150кОм |
| 1R6 | 1,6 Ом | I | 161 | 160 Ом | I | 162 | 1,6кОм | I | 164 | 160кОм |
| 1R8 | 1,8 Ом | I | 181 | 180 Ом | I | 182 | 1,8кОм | I | 184 | 180кОм |
| 2R0 | 2,0 Ом | I | 201 | 200 Ом | I | 202 | 2,0кОм | I | 204 | 200кОм |
| 2R2 | 2,2 Ом | I | 221 | 220 Ом | I | 222 | 2,2кОм | I | 224 | 220кОм |
| 2R4 | 2,4 Ом | I | 241 | 240 Ом | I | 242 | 2,4кОм | I | 244 | 240кОм |
| 2R7 | 2,7 Ом | I | 271 | 270 Ом | I | 272 | 2,7кОм | I | 274 | 270кОм |
| 3R0 | 3,0 Ом | I | 301 | 300 Ом | I | 302 | 3,0кОм | I | 304 | 300кОм |
| 3R3 | 3,3 Ом | I | 331 | 330 Ом | I | 332 | 3,3кОм | I | 334 | 330кОм |
| 3R6 | 3,6 Ом | I | 361 | 360 Ом | I | 362 | 3,6кОм | I | 364 | 360кОм |
| 3R9 | 3,9 Ом | I | 391 | 390 Ом | I | 392 | 3,9кОм | I | 394 | 390кОм |
| 4R3 | 4,3 Ом | I | 431 | 430 Ом | I | 432 | 4,3кОм | I | 434 | 430кОм |
| 4R7 | 4,7 Ом | I | 471 | 470 Ом | I | 472 | 4,7кОм | I | 474 | 470кОм |
| 5R1 | 5,1 Ом | I | 511 | 510 Ом | I | 512 | 5,1кОм | I | 514 | 510кОм |
| 5R6 | 5,6 Ом | I | 561 | 560 Ом | I | 562 | 5,6кОм | I | 564 | 560кОм |
| 6R2 | 6,2 Ом | I | 621 | 620 Ом | I | 622 | 6,2кОм | I | 624 | 620кОм |
| 6R8 | 6,8 Ом | I | 681 | 680 Ом | I | 682 | 6,8кОм | I | 684 | 680кОм |
| 7R5 | 7,5 Ом | I | 751 | 750 Ом | I | 752 | 7,5кОм | I | 754 | 750кОм |
| 8R2 | 8,2 Ом | I | 821 | 820 Ом | I | 822 | 8,2кОм | I | 824 | 820кОм |
| 9R1 | 9,1 Ом | I | 911 | 910 Ом | I | 912 | 9,1кОм | I | 914 | 910кОм |
| 10R(100) | 10 Ом | I | 102 | 1кОм | I | 103 | 10кОм | I | 105 | 1МОм |
| 11R(110) | 11 Ом | I | 112 | 1,1кОм | I | 113 | 11кОм | I | 115 | 1,1МОм |
| 12R(120) | 12 Ом | I | 122 | 1,2кОм | I | 123 | 12кОм | I | 125 | 1,2МОм |
| 13R(130) | 13 Ом | I | 132 | 1,3кОм | I | 133 | 13кОм | I | 135 | 1,3МОм |
| 15R(150) | 15 Ом | I | 152 | 1,5кОм | I | 153 | 15кОм | I | 155 | 1,5МОм |
| 16R(160) | 16 Ом | I | 162 | 1,6кОм | I | 163 | 16кОм | I | 165 | 1,6МОм |
| 18R(180) | 18 Ом | I | 182 | 1,8кОм | I | 183 | 18кОм | I | 185 | 1,8МОм |
| 20R(200) | 20 Ом | I | 202 | 2,0кОм | I | 203 | 20кОм | I | 205 | 2,0МОм |
| 22R(220) | 22 Ом | I | 222 | 2,2кОм | I | 223 | 22кОм | I | 225 | 2,2МОм |
| 24R(240) | 24 Ом | I | 242 | 2,4кОм | I | 243 | 24кОм | I | 245 | 2,4МОм |
| 27R(270) | 27 Ом | I | 272 | 2,7кОм | I | 273 | 27кОм | I | 275 | 2,7МОм |
| 30R(300) | 30 Ом | I | 302 | 3,0кОм | I | 303 | 30кОм | I | 305 | 3,0МОм |
| 33R(330) | 33 Ом | I | 332 | 3,3кОм | I | 333 | 33кОм | I | 335 | 3,3МОм |
| 36R(360) | 36 Ом | I | 362 | 3,6кОм | I | 363 | 36кОм | I | 365 | 3,6МОм |
| 39R(390) | 39 Ом | I | 391 | 390 Ом | I | 393 | 39кОм | I | 395 | 3,9МОм |
| 43R(430) | 43 Ом | I | 431 | 430 Ом | I | 433 | 43кОм | I | 435 | 4,3МОм |
| 47R(470) | 47 Ом | I | 471 | 470 Ом | I | 473 | 47кОм | I | 475 | 4,7МОм |
| 51R(510) | 51 Ом | I | 511 | 510 Ом | I | 513 | 51кОм | I | 515 | 5,1МОм |
| 56R(560) | 56 Ом | I | 561 | 560 Ом | I | 563 | 56кОм | I | 565 | 5,6МОм |
| 62R(620) | 62 Ом | I | 621 | 620 Ом | I | 623 | 62кОм | I | 625 | 6,2МОм |
| 68R(680) | 68 Ом | I | 681 | 680 Ом | I | 683 | 68кОм | I | 685 | 6,8МОм |
| 75R(750) | 75 Ом | I | 751 | 750 Ом | I | 753 | 75кОм | I | 755 | 7,5МОм |
| 82R(820) | 82 Ом | I | 821 | 820 Ом | I | 823 | 82кОм | I | 825 | 8,2МОм |
| 91R(910) | 91 Ом | I | 911 | 910 Ом | I | 913 | 91кОм | I | 915 | 9,1МОм |
| 106 | 10МОм |
Резисторы или сопротивления, так же как и конденсаторы, являются самыми распространёнными компонентами электронных схем. Резисторы в исполнение для поверхностного монтажа изготавливаются посредством нанесения резистивной пасты на керамическую подложку и последующее ее спекание под воздействием высоких температур. На поверхности резистора как правило указывается номинал сопротивления в условном обозначении. Для увеличения рассеиваемой мощности и повышения стабильности характеристик керамическое основание может быть заменено на металлическое. SMD резисторы предназначены для автоматического монтажа и пайки посредством оплавления паяльной пасты в парогазовой фазе печи инфракрасного нагрева. Резисторы упаковываются в блистер ленту, которая в свою очередь наматывается на пластмассовую катушку.
Наряду с широкой номенклатурой пассивных компонентов: резисторов, конденсаторов, катушек индуктивности, дросселей, разъемов, переключателей, компания поставляет со склада активные компоненты: SMD транзисторы, SMD диоды, стабилитроны, светодиоды, микросхемы.
Конструктивные особенности резисторов SMD

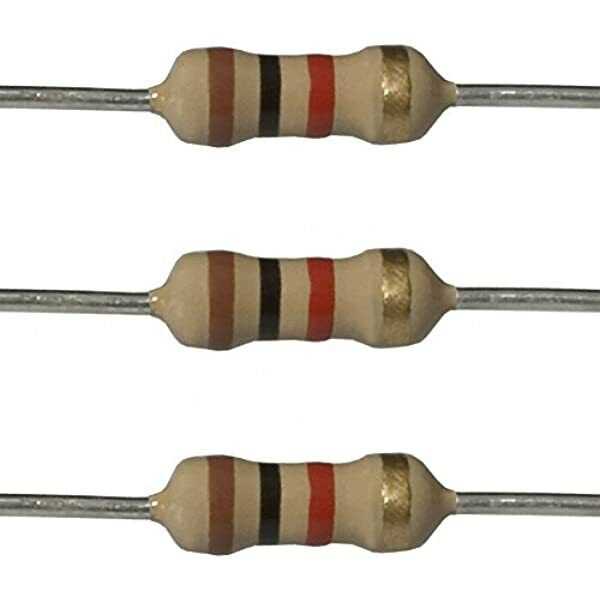

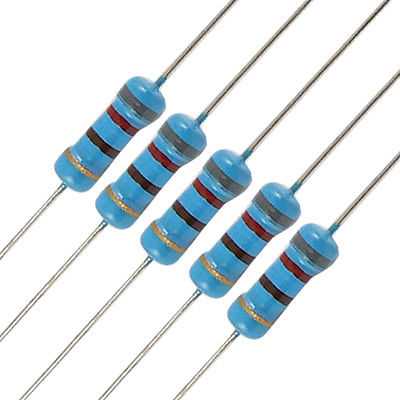

Цветовая маркировка резисторов
Изготовление чип-резистора представляет собой результат производства по плёночной технологии. Слой резистивного покрытия в виде плёнки различной толщины наносится на подложку. Такая подложка осуществляет:
- обеспечение изоляции;
- отвод тепла.
Она же является основанием. Сопротивление такого чипа напрямую зависит от материала и толщины плёночного покрытия. Сложность работы с толщиной выделило два вида технологии изготовления чип-резисторов:
- Thick Film – толстоплёночные (70-10 мкм);
- Thin Film – тонкоплёночные (до 50 нм).
Первые порой именуют керметными, из-за метало-оксидного состава порошков. Порошок в виде пасты наносится на основу, используется трафаретная печать. После чего выполняют вжигание в печи, доводя температуру до 9000 С.
Вторые изготавливают при помощи ионного вакуумного напыления сплава никеля с нихромом. Так достигается точность сопротивления с допуском 0,01% в обе стороны.
Оба типа в итоге подгоняют к заданным значениям сопротивления при помощи лазерного тримминга (обрезания).
Внешне различить, к какому виду принадлежит резистор, трудно. Технология Thick Film Chip Resistors несколько проще, потому такие элементы дешевле.
Устройство резистора smd
Пассивный двухполюсник, обладающий определённым сопротивлением, имеет различную форму. Бывают следующие геометрические разновидности:
- прямоугольник;
- квадрат;
- овальные очертания (заниженный по высоте профиль).
Если говорить о стандартном типоразмере подобных компонентов схемы, то преимущественно используется стандарт JEDEC. Типоразмер имеет определённый код, информирующий о размерах в длину H и ширину W.

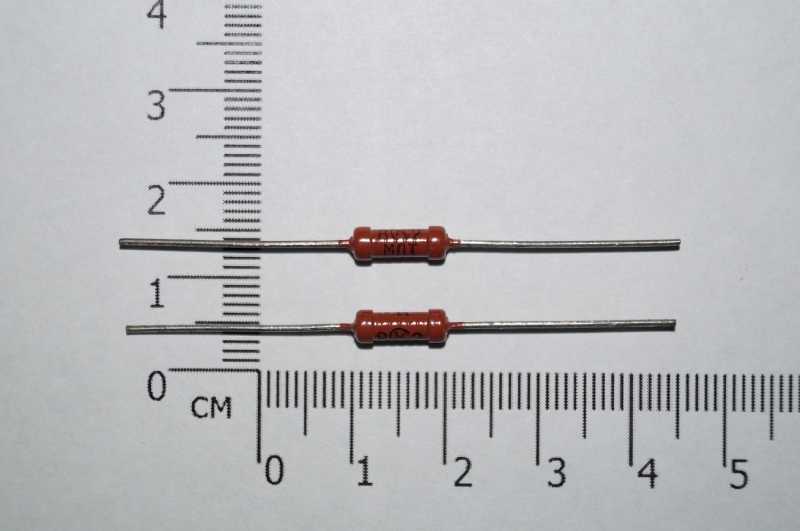

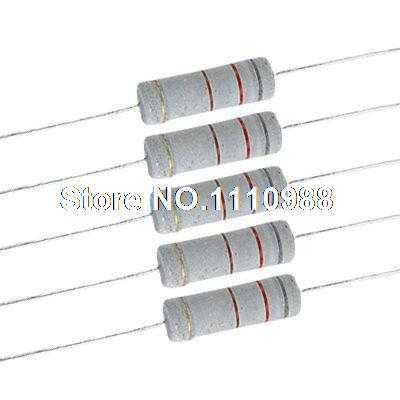

Резистор ОМЛТ-2, 0
Справочник содержания драгоценных металлов в радиодеталях, создан на основе справочных данных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах, этикетках и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.
Содержание драгоценных металлов в резисторе: ОМЛТ-2, 0
Золото: 0 Серебро: 0.0058 Платина: 0 МПГ: 0 По данным: Справочник по драгоценным металлам ПРИКАЗ №70
В постоянных резисторах содержится только серебро, которое нанесено на выводы. С переменными резисторами все лучше, в них может содержатся золото, серебро, платина и сплавы палладия. Особо богаты на драгметаллы претензионные переменные резисторы.
Сопротивление резистора – его основная характеристика. Основной единицей электрического сопротивления является ом (Ом). На практике используются также производные единицы – килоом (кОм), мегаом (МОм), гигаом (ГОм). Драгоценные металлы в основном содержатся в переменных и построечных резисторах, в них часто используется палладий в виде бегунков или проволоки реохорды.
Типы резисторов
Существует три основных типа резисторов: Переменный резистор – это резистор, у которого электрическое сопротивление между подвижным контактом и выводами резистивного элемента можно изменять механическим способом. Постоянные резисторы, сопротивление у данного резистора не изменить. Как правило имеют только два вывода. В данных резисторах может содержаться только серебро, в виде посеребренных выводов. Нелинейные. Сопротивление компонентов этого типа изменяется под воздействием температуры (терморезисторы), светового излучения (фоторезисторы), напряжения (варисторы) и других величин.
Основные характеристики резисторов
Номинальное сопротивление (Ом, кОм, мОм). Максимальная рассеиваемая мощность (0,25 Вт, 0,5 Вт, 1 Вт, и т.д.) Допуск или класс точности (от этого значения зависит допустимый разброс параметров резистора).
Примеры буквенно-цифрового обозначения резистора
Примеры буквенно-цифрового обозначения для сопротивления, выраженного целым числом: 47 Ом – 47 R; 47 кОм – 47 K; 47 МОм – 47 M. Если для выражения величины сопротивления используется десятичная дробь, то порядок расположения цифр и букв будет иным, например: 0,47 Ом – R 47; 0,47 кОм – K 47; 0,47 МОм – M 47. Если сопротивление выражается числом, отличным от нуля и с десятичной дробью, то буква в обозначении играет роль запятой, например: 4,7 Ом – 4R7; 4,7 кОм – 4K7; 4,7 МОм – 4M7. Допустимая погрешность обозначается в % и проставляется после номинального значения, например ±7%, ±10%, ±40%. Класс точности может определяться буквой, в зависимости от производителя, – русской или латинской.

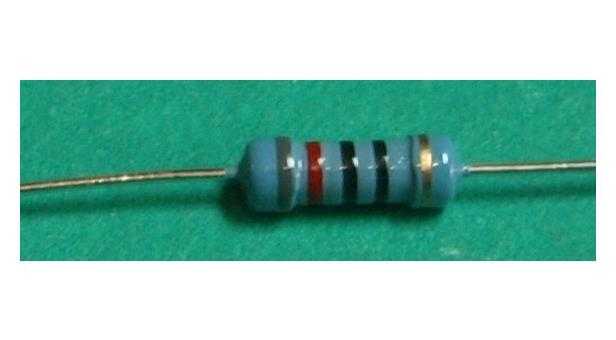

Пример выбора номинала резистора по стандартной цветовой маркировке
Рассмотрим на примере выбор номинала резистора по стандартной цветовой маркировкой для 4 полосок, чтобы проверить правильность выбора номинала резистора программой, возьмем пример из ГОСТ 28883-90, см.черт.1.
Теперь проверим правильность выбора номинала резистора с помощью программы «Резистор v2.2».
1. Выбираем «Цветовая маркировка».
2. Выбираем количество колец (полос).
3. Чтобы получить значение 27000 Ом с допуском ± 5%. Выбираем в первом столбце (первая цифра) – красный, второй столбец (вторая цифра) – фиолетовый, четвертый столбец (множитель) – оранжевый, пятый столбец (допуск) – золотой.
Как мы видим программа, правильно определяет номинал резистора. Значения сопротивлений и соответствующие им цвета приведены в таблице 1.
Маркировка SMD резисторов
Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.
В связи с этим был разработан особый способ маркировки позволяющий определить тот или иной номинал smd резистора. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96. Далее приводиться расшифровка smd резисторов.
Маркировка с 3 и 4 цифрами
В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.
- 450 = 45 х 10 равно 45 Ом
- 273 = 27 х 103 равно 27000 Ом (27 кОм)
- 7992 = 799 х 102 равно 79900 Ом (79,9 кОм)
- 1733 = 173 х 103 равно 173000 Ом (173 кОм)
Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.
Маркировка EIA-96
SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.
Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)
Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:
- 01А = 100 Ом ±1%
- 38С = 24300 Ом ±1%
- 92Z = 0.887 Ом ±1%
И в завершении для закрепления материала приведем примеры маркировки smd резисторов:
- smd резистор 01a = 100 Ом ± 1%,
- smd резистор 01b = 1 kОм ± 1%,
- smd резистор 01e = 1 MОм ± 1%,
- smd резистор 100 = 10 Ом ± 5%,
- smd резистор 101 = 100 Ом ± 5%,
- smd резистор 102 = 1 kОм ± 5%,
- smd резистор 103 = 10 kОм ± 5%,
- smd резистор 104 = 100 kОм ± 5%,
- smd резистор 105 = 1 MОм ± 5%,
- smd резистор 120 = 12 Ом ± 5%,
- smd резистор 200 = 20 Ом ± 5%,
- smd резистор 220 = 22 Ом ± 5%,
- smd резистор 330 = 33 Ом ± 5%,
- smd резистор 470 = 47 Ом ± 5%
- smd резистор 471 = 470 Ом ± 5%,
- smd резистор 472 = 4,7 kОм ± 5%,
- smd резистор 510 = 51 Ом ± 5%,
- smd резистор 511 = 510 Ом ± 5%,
- smd резистор 514 = 510 kОм ± 5%,
- smd резистор 562 = 5,6 kОм ± 5%,
- smd резистор 1001 = 1 kОм ± 1%,
- smd резистор 1002 = 10 kОм ± 1%,
- smd резистор 1003 = 100 kОм ± 1%,
- smd резистор 1004 = 1 MОм ± 1%,
- smd резистор r010 = 0,010 Ом,
- smd резистор r020 = 0,020 Ом,
- smd резистор r050 = 0,050 Ом,
- smd резистор r100 = 0,1 Ом,
- smd резистор 1r00 = 1 Ом,
- smd резистор 1r10 = 1,1 Ом,
- smd резистор 2r2 = 2,2 Ом,
- smd резистор 47r0 = 47 Ом,
Блок питания 0…30В/3A
Набор для сборки регулируемого блока питания…
Подробнее
Маркировка резисторов
Маркировка резисторов (их буквенно-цифровой код) содержит значение номинального сопротивления и допустимые отклонения от него. Кроме того, в обозначении имеется буква, которая указывает единицы сопротивления. Она пишется на том месте, где должна быть запятая, разделяющая целую и дробную части обозначения. Если в значении сопротивления резистора отсутствуют целые числа, то нуль впереди буквы не ставится. В конце обозначения резистора буквой указывается допустимое отклонение от номинального значения сопротивления. Например, сопротивление 0,47 Ом ± 5 % сокращенно обозначается Е47И; сопротивление 4,7 кОм ± 10 % — 4К7С, сопротивление 4,7 МОм ± 20 % — 4M7BJ. Далее рассмотрим более подробно маркировку резисторов.
Резисторы с номинальным значением до 100 Ом маркируются буквами E или R, например:
- 0,47 Ом – R47 или Е47
- 1 Ом – 1R0 или 1Е0
- 4,3 Ом – 4R3 или 4Е3
- 33 Ом – 33R или 33E
- 47,5 Ом – 47R5 или 47Е5
Резисторы с номинальным значением от 100 до 999 Ом маркируются в долях килоома и обозначаются буквой К, например:
- 100 Ом – К10
- 470 Ом – К47
- 560 Ом – К56
- 820 Ом – К82
Резисторы с номинальным значением от 1 до 99 кОм маркируются буквой К , например:
- 1 кОм – 1К0
- 4,7 кОм – 4К7
- 10 кОм – 10К
- 47,5 кОм – 47К5
- 75 кОм – 75К
Резисторы с номинальным значением от 100 до 999 кОм маркируются в долях мегаома и обозначаются буквой М, например:
- 100 кОм – М10
- 150 кОм – М15
- 360 кОм – М36
- 475 кОм – М475
- 560 кОм – М56
В соответствии с ГОСТ 17598—72 для постоянных резисторов допускается маркировка цветным кодом номинального сопротивления и допустимых отклонений от него. Маркировку наносят знаками в виде кругов или полос. Для маркировки цветным кодом номинальное сопротивление резисторов в омах выражается двумя или тремя цифрами (в случае трех цифр — последняя не равна нулю) и множителем 10 в степени n, где n — любое целое число от -2 до +9. Для резисторов с номинальным сопротивлением, выраженным двумя цифрами и множителем, цветная маркировка состоит из четырех или трех знаков при допустимом отклонении сопротивления ±20% (допустимое отклонение ± 20 % не маркируется). Маркировочные знаки располагают на резисторе слева направо в следующем порядке:
- первая цифра;
- вторая цифра
- множитель;
- допустимое отклонение сопротивления.
Для резисторов с номинальным сопротивлением, выраженным тремя цифрами и множителем, цветная маркировка состоит из пяти знаков и располагается слева направо в следующем порядке:
- первая цифра;
- вторая цифра;
- третья цифра;
- множитель;
- допустимое отклонение сопротивления.
Маркировочные знаки сдвинуты к одному из торцов резистора. Первый знак расположен у торца. Если размеры резистора не позволяют разместить маркировку ближе к одному из торцов, то площадь первого знака делается приблизительно в два раза больше площади остальных знаков. Пример можно посмотреть здесь.
Корпуса чип-компонентов
Достаточно условно все компоненты поверхностного монтажа можно разбить на группы по количеству выводов и размеру корпуса:
| выводы/размер | Очень-очень маленькие | Очень маленькие | Маленькие | Средние |
| 2 вывода | SOD962 (DSN0603-2), WLCSP2*, SOD882 (DFN1106-2), SOD882D (DFN1106D-2), SOD523, SOD1608 (DFN1608D-2) | SOD323, SOD328 | SOD123F, SOD123W | SOD128 |
| 3 вывода | SOT883B (DFN1006B-3), SOT883, SOT663, SOT416 | SOT323, SOT1061 (DFN2020-3) | SOT23 | SOT89, DPAK (TO-252), D2PAK (TO-263), D3PAK (TO-268) |
| 4-5 выводов | WLCSP4*, SOT1194, WLCSP5*, SOT665 | SOT353 | SOT143B, SOT753 | SOT223, POWER-SO8 |
| 6-8 выводов | SOT1202, SOT891, SOT886, SOT666, WLCSP6* | SOT363, SOT1220 (DFN2020MD-6), SOT1118 (DFN2020-6) | SOT457, SOT505 | SOT873-1 (DFN3333-8), SOT96 |
| > 8 выводов | WLCSP9*, SOT1157 (DFN17-12-8), SOT983 (DFN1714U-8) | WLCSP16*, SOT1178 (DFN2110-9), WLCSP24* | SOT1176 (DFN2510A-10), SOT1158 (DFN2512-12), SOT1156 (DFN2521-12) | SOT552, SOT617 (DFN5050-32), SOT510 |
Конечно, корпуса в таблице указаны далеко не все, так как реальная промышленность выпускает компоненты в новых корпусах быстрее, чем органы стандартизации поспевают за ними.
Корпуса SMD-компонентов могут быть как с выводами, так и без них. Если выводов нет, то на корпусе есть контактные площадки либо небольшие шарики припоя (BGA). Также в зависимости от фирмы-производителя детали могут могут различаться маркировкой и габаритами. Например, у конденсаторов может различаться высота.
Большинство корпусов SMD-компонентов предназначены для монтажа с помощью специального оборудования, которое радиолюбители не имеют и врядли когда-нибудь будет иметь. Связано это с технологией пайки таких компонентов. Конечно, при определённом упорстве и фанатизме можно и в домашних условиях паять BGA-микросхемы.
Типы корпусов SMD по названиям
| Название | Расшифровка | кол-во выводов |
| SOT | small outline transistor | 3 |
| SOD | small outline diode | 2 |
| SOIC | small outline integrated circuit | >4, в две линии по бокам |
| TSOP | thin outline package (тонкий SOIC) | >4, в две линии по бокам |
| SSOP | усаженый SOIC | >4, в две линии по бокам |
| TSSOP | тонкий усаженный SOIC | >4, в две линии по бокам |
| QSOP | SOIC четвертного размера | >4, в две линии по бокам |
| VSOP | QSOP ещё меньшего размера | >4, в две линии по бокам |
| PLCC | ИС в пластиковом корпусе с выводами, загнутыми под корпус с виде буквы J | >4, в четыре линии по бокам |
| CLCC | ИС в керамическом корпусе с выводами, загнутыми под корпус с виде буквы J | >4, в четыре линии по бокам |
| QFP | квадратный плоский корпус | >4, в четыре линии по бокам |
| LQFP | низкопрофильный QFP | >4, в четыре линии по бокам |
| PQFP | пластиковый QFP | >4, в четыре линии по бокам |
| CQFP | керамический QFP | >4, в четыре линии по бокам |
| TQFP | тоньше QFP | >4, в четыре линии по бокам |
| PQFN | силовой QFP без выводов с площадкой под радиатор | >4, в четыре линии по бокам |
| BGA | Ball grid array. Массив шариков вместо выводов | массив выводов |
| LFBGA | низкопрофильный FBGA | массив выводов |
| CGA | корпус с входными и выходными выводами из тугоплавкого припоя | массив выводов |
| CCGA | СGA в керамическом корпусе | массив выводов |
| μBGA | микро BGA | массив выводов |
| FCBGA | Flip-chip ball grid array. Массив шариков на подложке, к которой припаян кристалл с теплоотводом | массив выводов |
| LLP | безвыводной корпус |
Из всего этого зоопарка чип-компонентов для применения в любительских целях могут сгодиться: чип-резисторы, чип-конденсаторы , чип-индуктивности, чип-диоды и транзисторы, светодиоды, стабилитроны, некоторые микросхемы в SOIC корпусах. Конденсаторы обычно выглядят как простые параллелипипеды или маленькие бочонки. Бочонки — это электролитические, а параллелипипеды скорей всего будут танталовыми или керамическими конденсаторами.
