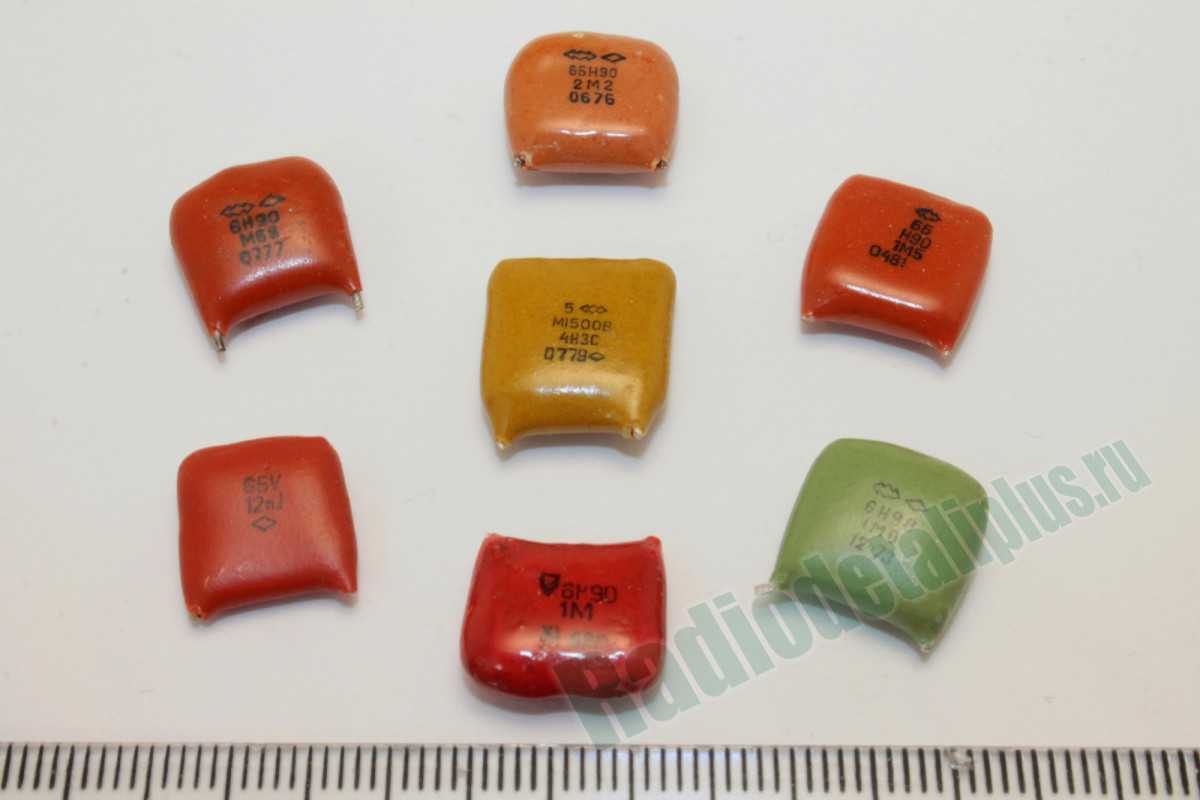

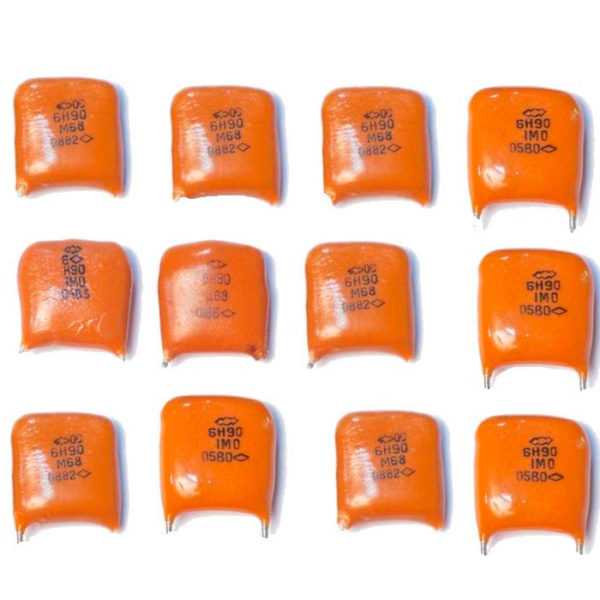

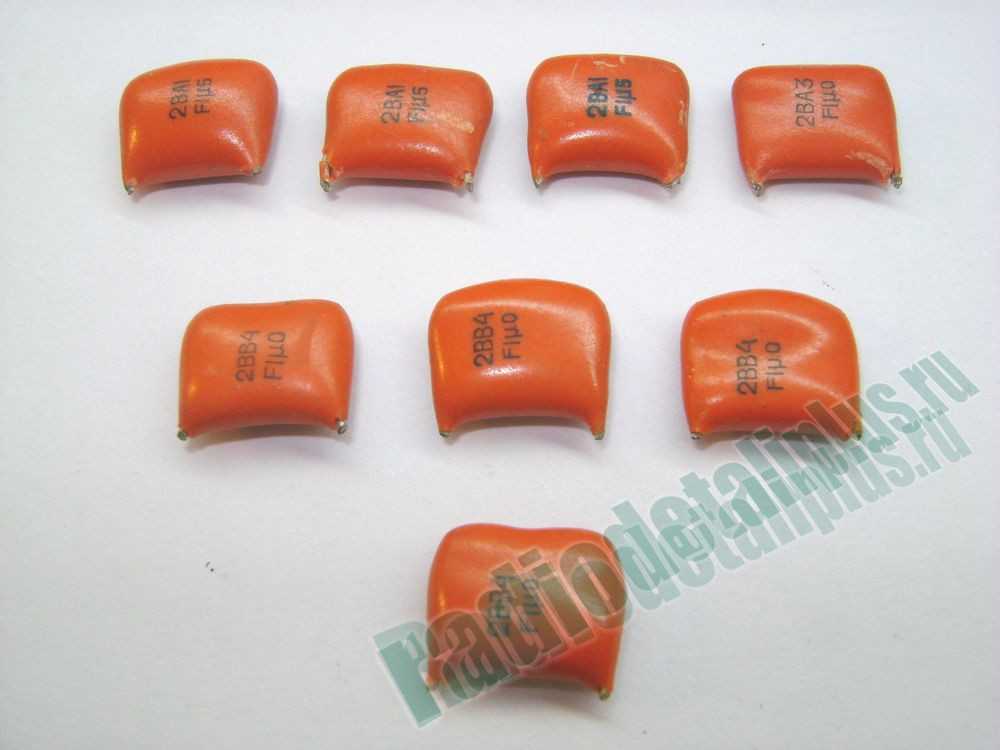

Конденсатор КМ 6F
Справочник содержания драгоценных металлов в радиодеталях основаный на справочных данных различных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.
Радиодетали могут содержать золото, серебро, платину и МПГ (Металлы платиновой группы, Платиновая группа, Платиновые металлы, Платиноиды, ЭПГ)
Основные параметры конденсаторов
Конденсатор — двухполюсник с постоянным или переменным значением ёмкости и малой проводимостью; устройство для накопления заряда и энергии электрического поля. Конденсатор является пассивным электронным компонентом.
Первое – ёмкость конденсатора. Измеряется в долях Фарады. Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается. Третье – допустимое рабочее напряжение
Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях
Основные типы конденсаторов выпускаемых в СССР (импортная маркировка)
К10 -Керамический, низковольтный (Upaб:1600B) К50 -Электролитический, фольговый, Алюминиевый К15 -Керамический, высоковольтный (Upa6:1600B) К51 -Электролитический, фольговый, танталовый,ниобиевый и др. К20 -Кварцевый К52 -Электролитический, объемно-пористый К21 -Стеклянный К53 -Оксидо-полупроводниковый К22 -Стеклокерамический К54 -Оксидно-металлический К23 -Стеклоэмалевый К60- С воздушным диэлектриком К31- Слюдяной малой мощности (Mica) К61 -Вакуумный К32 -Слюдяной большой мощности К71 -Пленочный полистирольный(KS или FKS) К40 -Бумажный низковольтный (ираб:2 kB) с фольговыми обкладками К72 -Пленочный фторопластовый (TFT) К73 -Пленочный полиэтилентерефталатный (KT ,TFM, TFF или FKT) К41 -Бумажный высоковольтный (ираб:2 kB) с фольговыми обкладками К75 -Пленочный комбинированный К76 –Лакопленочный (MKL) К42 -Бумажный с металлизированными Обкладками (MP) К77 -Пленочный, Поликарбонатный (KC, MKC или FKC) К78 – Пленочный полипропилен (KP, MKP или FKP)
Конденсаторные установки серий УКЛН, УКЛ(П), УКЛ(ПН), УКБН, УК, УКЛ(П)НТ, УКМ, УКЛ
Таблица 3. Технические характеристики конденсаторных установок климатического исполнения У3
|
Тип |
Iном одной фазы, А |
Число ступеней |
Габариты, м |
Масса, кг |
|
Установки 0,38 кВ со ступенью регулирования 50 квар |
||||
|
УКЛН-0,38-150-50 |
228 |
3 |
1,22×0,53×1,66 |
335 |
|
УКПН-0,38-300-50 |
456 |
6 |
1,92×0,53×1,66 |
575 |
|
УКЛН-0,38-450-50 |
684 |
9 |
2,62×0,53×1,66 |
820 |
|
Установки 0,38 кВ со ступенчатым ручным регулированием |
||||
|
УКЛ(П)-0,38-216 |
336 |
2 |
1,92×0,5×1,66 |
607 |
|
УКЛ(П)-0,38-300 |
458 |
|||
|
УКЛ(П)-0,38-324 |
488 |
3 |
2,62×0,5×1,66 |
875 |
|
УКЛ(П)-0,38-450 |
686 |
|||
|
УКЛ(П)-0,38-432 |
656 |
4 |
3,3×0,5×1,66 |
1145 |
|
УКЛ(П)-0,38-600 |
916 |
|||
|
Установки 0,38 кВ с автоматическим регулированием со ступенями регулирования 108 и 150 квар |
||||
|
УКЛ(ПН)-0,38-300-150 |
458 |
2 |
1,92×0,5×1,66 |
612 |
|
УКЛ(ПН)-0,38-216-108 |
336 |
|||
|
УКЛ(ПН)-0,38-450-150 |
686 |
3 |
2,6x2x0,5×1,66 |
880 |
|
УКЛ(ПН)-0,38-324-108 |
488 |
|||
|
УКЛ(ПН)-0,38-600-150 |
916 |
4 |
3,32×0,5×1,66 |
1150 |
|
УКЛ(ПН)38-432-108 |
656 |
|||
|
Установки 0,38 кВ с автоматическим регулированием со ступенью 50 квар |
||||
|
УКБН-0,38-100-50 |
— |
2 |
0,8×0,44×1,025 |
195 |
|
УКБН-0,38-200-50 |
— |
4 |
0,8×0,44×1,81 |
365 |
|
УКБН-0,38-300-50 |
— |
6 |
0,8×0,44×2,6 |
530 |
|
Установки 0,38 кВ нерегулируемые |
||||
|
УК-0,38-75 |
114 |
— |
0,7×0,5×1,26 |
150 |
|
УК-0,38-150 |
228 |
— |
0,7×0,65×1,66 |
245 |
|
Установки 0,66 кВ с автоматическим регулированием по напряжению и току со ступенями регулирования 240 квар |
||||
|
УКЛ(П) НТ-0,66-240 |
— |
1 |
1,2×0,5×1,66 |
370 |
|
УКЛ(П) НТ-0,66-480 |
— |
2 |
1,9×0,5×1,66 |
640 |
|
УКЛ(П) НТ-0,66-720 |
— |
3 |
2,6×0,5×1,66 |
910 |
Примечание. УК — установка конденсаторная; Л и П — размещение ячейки ввода — левое или правое; Н — регулирование по напряжению; Б — бесшкафная установка.
Таблица 4. Технические характеристики конденсаторных установок
|
Тип |
Номинальная мощность, квар |
Напряжение, кВ |
Количество конденсаторных ячеек |
Высота, мм |
Масса, кг |
|
УКМ-6,3-400У1 |
400 |
6,3 |
2 |
2060 |
900 |
|
УКМ-10,5-400У1 |
400 |
10,5 |
2 |
2060 |
910 |
|
УКМ-6,3-600У1 |
600 |
6,3 |
3 |
2060 |
1185 |
|
УКМ-10,5-600У1 |
600 |
10,5 |
3 |
2060 |
1200 |
|
УКЛ-6,3-450У1 |
450 |
6,3 |
1 |
1800 |
700 |
|
УКЛ-6,3-900У1 |
900 |
6,3 |
2 |
1800 |
950 |
|
УКЛ-6,3-1350У1 |
1350 |
6,3 |
3 |
1800 |
1200 |
|
УКЛ-6,3-1800У1 |
1800 |
6,3 |
4 |
1800 |
1450 |
|
УКЛ-10,5-450У1 |
450 |
10,5 |
1 |
1800 |
700 |
|
УКЛ-10,5-900У1 |
900 |
10,5 |
2 |
1800 |
950 |
|
УКЛ-10,5-1350У1 |
1350 |
10,5 |
3 |
1800 |
1200 |
|
УКЛ-10,5-1800У1 |
1800 |
10,5 |
4 |
1800 |
1450 |
|
УК-6,3-300Л(П) У3 |
300 |
6,3 |
3 |
1800 |
670 |
|
УК-10,5-300Л(П) У3 |
300 |
10,5 |
3 |
1800 |
670 |
|
УК-6,3-450Л(П) У3 |
450 |
6,3 |
3 |
1800 |
670 |
|
УК-10,5-450Л(П) У3 |
450 |
10,5 |
3 |
1800 |
670 |
|
УК-6,3-675Л(П) У3 |
675 |
6,3 |
4 |
1800 |
915 |
|
УК-10,5-675Л(П)У3 |
675 |
10,5 |
4 |
1800 |
915 |
|
УК-6,3-600Л(П)У3 |
600 |
6,3 |
5 |
1800 |
1160 |
|
УК-6,3-900Л(П) У3 |
900 |
6,3 |
5 |
1800 |
1160 |
|
УК-10,5-600Л(П) У3 |
600 |
10,5 |
5 |
1800 |
116 |
|
УК-10,5-900Л(П)У3 |
900 |
10,5 |
5 |
1800 |
1160 |
|
УК-6,3-750Л(П) У3 |
750 |
6,3 |
6 |
1800 |
1450 |
|
УК-10,5-750Л(П) У3 |
750 |
10,5 |
6 |
1800 |
1405 |
|
УК-6,3-1125Л(П) У3 |
1125 |
6,3 |
6 |
1800 |
1405 |
|
УК-10,5-1125Л(П) У3 |
1125 |
10,5 |
6 |
1800 |
1405 |
Примечание. УК — установка конденсаторная; М — модернизированная; Л — размещение ячеек ввода слева: номинальное напряжение, кВ; номинальная мощность, квар; климатическое исполнение и категория размещения.
Применение
Главная сфера применения — это работа в цепях импульсного, переменного и постоянного тока. Их можно использовать в любой аппаратуре: системы связи, бытовая, научная и измерительная техника, промышленное оборудование — и это далеко не полный список возможного применения. Как в работе не перепутать конденсаторы КМ? Маркировка данного вида устройств осуществляется непосредственно на них и представлена буквенно-численным индексом. Поэтому, если есть желание приобрести один такой приборчик, то необходимо сначала найти, как он обозначается и как выглядит. Когда этот этап пройден, то следует отправиться в магазин радиотехники или на рынок, чтобы уже там найти конденсатор, похожий по виду и соответствующий указанной маркировке.
Конденсаторы серий КМ, КС, КСО, КСК
Таблица 1. Технические характеристики конденсаторов (для t = 40 °С) серий КМ, КС, КСО, КСК
|
Тип |
Напряжение, кВ |
Мощность, квар |
Емкость, мкФ |
Высота Н, мм |
|
I серия |
||||
|
КМ1-0,38-13-3У3 (1У3, 2У3) |
0,38 |
13 |
286 |
404 |
|
КМ1-0,50-13-3У3 (1У3, 2У3) |
0,5 |
13 |
165 |
404 |
|
КМ1-0,66-13-3У3 (1У3, 2У3) |
0,66 |
13 |
95 |
418 |
|
КМ1-3,15-2У3 |
3,15 |
13 |
4,2 |
441 |
|
КМ1-6,3-13-2У3 |
6,3 |
13 |
1 |
471 |
|
КМ1-10,5-13-2У3 |
10,5 |
13 |
0,4 |
526 |
|
КМ2-0,38, 26-3У3 (1У3, 2У3) |
0,38 |
26 |
572 |
719 |
|
КМ2-0,50-26-3У3 (1У3, 2У3) |
0,5 |
26 |
330 |
719 |
|
КМ2-0,66-26-3У3 (1У3, 2У3) |
0,66 |
26 |
190 |
733 |
|
КМ2-3,15-26-2У3 |
3,15 |
26 |
8,4 |
756 |
|
КМ2-6,3-26-2У3 |
6,3 |
26 |
2 |
786 |
|
КМ2-10,5-26-2У3 |
10,5 |
26 |
0,8 |
841 |
|
КС2-1,05-50-2У3 |
1,05 |
50 |
145 |
733 |
|
КС2-6,3-50-2У3 |
6,3 |
50 |
4 |
786 |
|
КС2-10,5-50-2У3 |
10,5 |
50 |
1,4 |
841 |
|
II серия |
||||
|
КС1-0,23-6,5-3У3 (1У3, 2У3) |
0,23 |
6,5 |
391 |
404 |
|
КС1-0,38-18-3У3 (1У3, 2У3) |
0,38 |
18 |
397 |
404 |
|
КС1-0,50-18-3У3 (1У3, 2У3) |
0,5 |
18 |
229 |
404 |
|
КС1-0,66-20-3У3 (1У3, 2У3) |
0,66 |
20 |
146 |
418 |
|
КС2-0,23-13-3У3 (1У3, 2У3) |
0,23 |
13 |
783 |
719 |
|
КС2-0,38-36-3У3 (1У3, 2У3) |
0,38 |
36 |
794 |
725 |
|
КС2-0,50-36-3У3 (1У3, 2У3) |
0,5 |
36 |
488 |
725 |
|
КС2-0,66-40-3У3 (1У3, 2У3) |
0,66 |
40 |
292 |
733 |
|
III серия |
||||
|
КС1-0,23-9-3У3 (1У3, 2У3) |
0,23 |
9 |
542 |
410 |
|
КС1-0,38-25-3У3 (1У3, 2У3) |
0,38 |
25 |
552 |
410 |
|
КС1-0,66-25-3У3 (1У3, 2У3) |
0,66 |
25 |
183 |
418 |
|
КС1-1,05-37,5-2У3 (1У3) |
1,05 |
37,5 |
105 |
418 |
|
КС1-3,15-37,5-2У3 (1У3) |
3,15 |
37,5 |
12 |
441 |
|
КС1-6,3-37,2-2У3 (1У3) |
6,3 |
37,5 |
3 |
471 |
|
КС1-10,5-37,5-2У3 (1У3) |
10,5 |
37,5 |
1 |
526 |
|
КС1-0,38-25-3ХПЛ1 (2ХIIЛ1) |
0,38 |
25 |
552 |
472 |
|
КС1-0,66-25-3ХПЛ1 (2ХIIЛ1) |
0,66 |
25 |
183 |
466 |
|
КС1-1,05-37,5-2ХЛ1 |
1,05 |
37,5 |
108 |
466 |
|
КС1-3,15-37,5-2ХЛ1 |
3,15 |
37,5 |
39,9 |
466 |
|
КС1-6,3-37,5-2ХЛ1 |
6,3 |
37,5 |
3 |
506 |
|
КС1-10,5-37,5-2ХЛ1 |
10,5 |
37,5 |
1 |
546 |
|
КС2-0,23-18-3У3 (1У3, 2У3) |
0,23 |
18 |
1084 |
725 |
|
КС2-0,38-50-3У3 (1У3, 2У3) |
0,38 |
50 |
1104 |
725 |
|
КС2-0,66-50-3У3 (1У3, 2У3) |
0,66 |
50 |
336 |
739 |
|
КС2-1,05-75-2У3 (1У3) |
1,05 |
75 |
216 |
739 |
|
КС2-3,15-75-2У3 (1У3) |
3,15 |
75 |
24 |
756 |
|
КС2-6,3-75-2У3 (1У3) |
6,3 |
75 |
6 |
786 |
|
КС2-10,5-75-2У3 (1У3) |
10,5 |
75 |
2 |
841 |
|
КС2-0,38-50-3ХЛ1 (2ХЛ1) |
0,38 |
50 |
1104 |
787 |
|
КС2-0,66-50-3ХЛ1 (2ХЛ1) |
0,66 |
50 |
366 |
781 |
|
КС2-3,15-75-2ХЛ1 |
3,15 |
75 |
24 |
781 |
|
КС2-6,3-75-2ХЛ1 |
6,3 |
75 |
6 |
821 |
|
КС1-10,5-75-2ХЛ1 |
10,5 |
75 |
2 |
861 |
|
IV серия |
||||
|
КСО-0,23-4-3У3 (1У3, 2У3) |
0,23 |
4 |
241 |
259 |
|
КСО-0,38-12,5-3У3 (1У3, 2У3) |
0,38 |
12,5 |
276 |
259 |
|
КСО-0,66-12,5(1У3, 2У3) |
0,66 |
12,5 |
91 |
273 |
|
КСО-3,15-25-2У3 (1У3) |
3,15 |
25 |
8 |
296 |
|
КСО-6,3-25-2У3 (1У3) |
6,3 |
25 |
2 |
326 |
|
КСО-10,5-25-2У3 (1У3) |
10,5 |
25 |
0,7 |
381 |
|
КСО-3,15-50-2У3(1У3) |
3,15 |
50 |
16 |
441 |
|
КС1-6,3-50-2У3 (1У3) |
6,3 |
50 |
4 |
471 |
|
КС1-10,5-50-2У3 (1У3) |
10,3 |
50 |
1,4 |
526 |
|
КС2-3,15-100-2У3 (1У3) |
3,15 |
100 |
32 |
756 |
|
КС2-6,3-100-2У3 (1У3) |
6,3 |
100 |
8 |
786 |
|
КС2-10,5-100-2У3 (1У3) |
10,5 |
100 |
2,8 |
841 |
|
V серия |
||||
|
КСК1-0,38-30-3У3 (2У3) |
0,38 |
30 |
662 |
410 |
|
КСК1-0,40-33 1/3-3У3 (2К3) |
0,4 |
33 |
663 |
410 |
|
КСК1-0,66-40-3ХЛ1 (2ХЛ1) |
0,66 |
40 |
292 |
472 |
|
КСК1-1,05-63-3ХЛ1 |
1,05 |
63 |
182 |
472 |
|
КСК1-3,15-75-2ХЛ1 |
3,15 |
75 |
24 |
466 |
|
КСК1-6,3-75-2ХЛ1 |
6,3 |
75 |
6 |
506 |
|
КСК1-10,5-75-2ХЛ1 |
10,5 |
75 |
2 |
546 |
|
КСК2-0,66-80-3ХЛ1 (2ХЛ1) |
0,66 |
80 |
585 |
787 |
|
КСК2-3,15-150-2ХЛТ |
3,15 |
150 |
48 |
787 |
|
КСК2-1,05-125-2ХЛТ |
1,05 |
125 |
361 |
787 |
|
КСК2-6,3-150-2ХЛ1 |
6,3 |
150 |
12 |
821 |
|
КСК2-10,5-150-2ХЛ1 |
10,5 |
150 |
4 |
861 |
Примечание. Условное обозначение конденсаторов: ХХХХ — тип; Х — номинальное напряжение, кВ; Х — номинальная мощность, квар; Х — конструктивное исполнение в зависимости от качества изолированных выводов (1, 2, 3); XX — вид климатического исполнения.
Таблица 2. Номинальные напряжения и мощности единичных конденсаторов
|
Uном, кВ |
Номинальная мощность, квар |
|||||||||||||||
|
II серия |
III серия |
IV серия |
V серия |
|||||||||||||
|
КС1 |
КС2 |
КС1 |
КСО |
КС1 |
КС2 |
КСК1 |
КСК2 |
|||||||||
|
Климатическое исполнение |
||||||||||||||||
|
У1 |
У3 |
У1 |
У3 |
У1 |
У3; ХЛ1 |
У1 |
У3; ХЛ1 |
У1; У3 |
У1 |
У3 |
У1 |
У3 |
У3 |
У1; ХЛ1 |
У1; ХЛ1 |
|
|
0,23 |
6,5 |
6,5 |
13 |
13 |
9 |
9 |
18 |
18 |
4 |
— |
— |
— |
— |
10 |
— |
— |
|
0,38 |
14 |
18 |
28 |
36 |
20 |
25 |
40 |
50 |
12,5 |
— |
— |
— |
— |
30 |
||
|
0,4 |
33/1/3 |
|||||||||||||||
|
0,5 |
14 |
18 |
28 |
36 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
||
|
0,66; 0,69 |
16 |
20 |
32 |
40 |
20 |
25 |
40 |
50 |
12,5 |
— |
— |
— |
— |
— |
40 |
80 |
|
1,05 |
— |
20 |
32 |
40 |
30 |
37,5 |
60 |
75 |
— |
37,5 |
50 |
75 |
100 |
— |
63 |
125 |
|
3,15— 11 |
— |
20 |
32 |
40 |
30 |
37,5 |
60 |
75 |
25 |
37,5 |
50 |
75 |
100 |
— |
75 |
150 |
Для внутренних установок. Для наружных установок.
