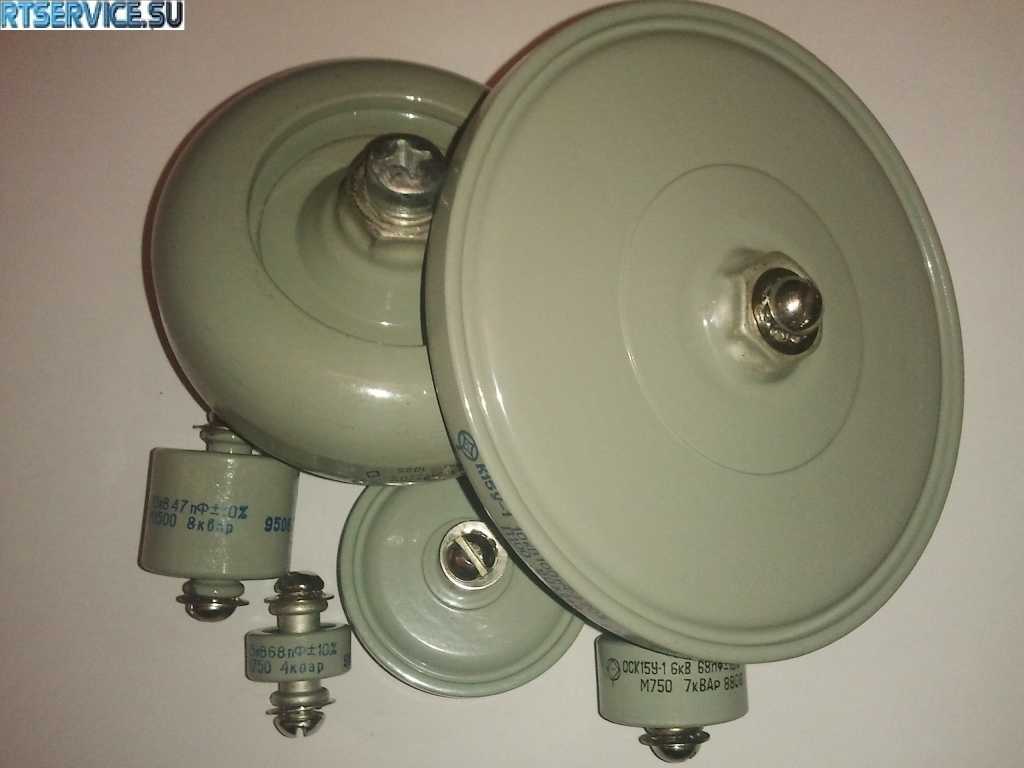

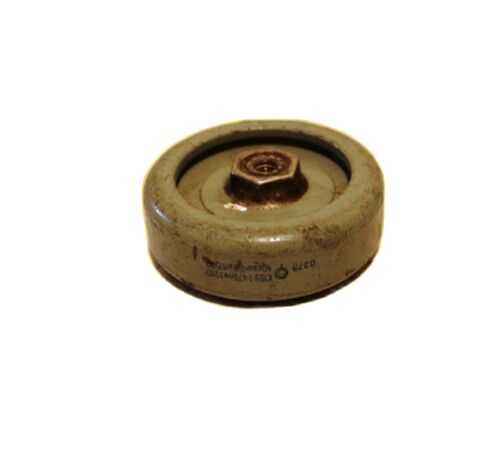

Конденсатор К15У-1

Тип: К15У-1а группа ТКЕ М1500

Конденсаторы дисковые керамические высоковольтные защищенные неизолированные постоянной емкости с гаечными штуцерными выводами.

Номинальное напряжение высо-кой частоты, кВэфф 3,5 4 6 10 12 15 20, 25
Номинальное напряжение пос-тоянного тока для исполнения УхЛ, кВ 4 6,3 8 12, 16 16 20 25, 30
Номинальное напряжение пос-тоянного тока В, кВ 1 3 4 5, 8 8 10 12, 16
Номиналь-ная емкость, pF Допустимые отклонения емкости, % Реактивная мощность k var Размеры, мм DxLxL1 (винт) Масса, g Реактивная мощностьkvar Размеры, мм DxLxL1 (винт) Масса, g Реактивная мощность kvar Размеры, мм DxLxL1 (винт) Масса, g Реактивная мощность kvar Размеры, мм DxLxL1 (винт) Масса, g Реактивная мощность kvar Размеры, мм DxLxL1 (винт) Масса, g Реактивная мощность kvar Размеры, мм DxLxL1 (винт) Масса, g Реактивная мощность kvar Размеры, мм DxLxL1 (винт) Масса, g
33 ±10, ±20                               12 19х26х35 (М5х8) 55
47                   8 25х22,4х27 (Мх6) 50       13 22х26х31 (М5х8) 65
56                   8 25х22,4х27 (Мх6) 50
68                   8 25х22,4х27 (М5х6) 50       14 26х26х31 (М5х8) 65 20 38х28х41 (М6х10) 115
100 4 18х8х18 (М5х8) 25       7 25х14х19 (М5х6) 40 9 31,5х22,4х27 (М5х6) 85       15 32х20х32 (М5х8) 80 25 45х28х40 (М6х10) 165
150 6 25х8х15 (М5х6) 25       7 31,5х14х21 (М5х6) 50 9 31,5х22,4х27 (М5х6) 60       20 38х20х32 (М5х8) 100 30 52х28х40 (М6х10) 230
220 8 31,5х8х15 (М5х6) 40             16 38х18х22 (М5х5) 90       25 45х20х32 (М5х8) 120 40 63х30х41 (М6х10) 320
330 8 31,5х8х15 (М5х6) 30 15 38х7,5х19 (М5х5) 45 20 45х17х30 (М5х8) 115 20 45х18х22 (М5х5) 130       30 52х20х32 (М5х8) 150 50 75х30х41 (М6х12) 450
470       20 45х7,5х14 (М5х5) 60 25 52х17х29 (М5х8) 150 25 52х18х22 (М5х5) 140       40 63х20х24 (М6х7) 200 60 90х30х43 (М6х12) 650
500                                     90 125х30,5х50,3 (М8х12) 1400
680       25 52х7,5х14 (М5х5) 80 30 63х9,5х15 (М5х5) 150 45 75х20х23 (М6х7) 350       60 90х23х27 (М6х7) 450 75 105х30х43 (М6х12) 850
1000       30 63х7,5х14 (М5х5) 100 40 75х9,5х15 (М5х5) 220 55 90х20х23 (М6х7) 400 90 125х21,2х29 (М6х7) 1300 75 105х22х27 (М6х7) 600 90 125х30х43 (М8х12) 1200
1500       40 75х7,5х14 (М5х5) 150 50 90х9,5х20 (М6х7) 350 65 105х20х23 (М6х7) 550       90 125х22х26 (М6х7) 900
2200       50 90х7,5х19 (М6х7) 180 60 105х9,5х20 (М6х7) 500 80 125х20х23 (М6х7) 650 145 180х21,2х37 (М8х12) 1800 100 150х22х26 (М6х7) 1400
2200             75 125х12,5х22,5
(М6х7)
550
3300       60 105х7,5х19 (М6х7) 220 70 125х9,5х20 (М6х7) 650 90 150х20х23 (М6х7) 1150
4700       70 125х7,5х19 (М6х7) 275 80 150х9,5х20 (М6х7) 800 130 180х20х31 (М8х12) 1500
4700             115 180х12,5х30 (М8х12) 1000
6800       80 150х7,5х19 (М6х7) 400
10000       90 180х7,5х19 (М6х7) 600

Тип: К15У-1а группа ТКЕ МП0; МП330

Конденсаторы дисковые керамические высоковольтные защищенные неизолированные постоянной емкости с гаечными штуцерными выводами

группа ТКЕ МП0
Номинальное напряжение высокой частоты, кВэфф 4 10 15
Номинальное напряжение постоянного тока для исполнения УХЛ, кВ 6,3 16 20
Номинальное напряжение постоянного тока для исполнения В, кВ 3 8 10
Номинальная емкость, рF Допустимые отклонения емкости, % Реактивная мощностьkvar Размеры, мм DxLxL1x (Винт) Масса, g Реактивная мощность kvar Размеры, мм DxLxL1x (Винт) Масса, g Реактивная мощностьkvar Размеры, мм DxLxL1x (Винт) Масса, g
150 20%             60 90x25x28x(М6×7) 600
220         55 90x22x24x(М6×7) 550
330   35 90x10x21x(М6×7) 400
470   35 90x9x19x(М6×7) 350
группа ТКЕ МП330
Номинальное напряжение высокой частоты, кВэфф 4
Номинальное напряжение постоянного тока для исполнения УХЛ, кВ 6,3
Номинальное напряжение постоянного тока для исполнения В, кВ 3
Номинальная емкость, рF Допустимые отклонения емкости, % Реактивная мощность, кВар Размеры, мм DxLxL1x (Винт) Масса, гр.
680  20% 35 90x10x20x(М6×7) 490
1000 35 90x9x19x(М6×7) 350

Конденсаторы серий КМ, КС, КСО, КСК

Таблица 1. Технические характеристики конденсаторов (для t = 40 °С) серий КМ, КС, КСО, КСК

Тип

Напряжение, кВ

Мощность, квар

Емкость, мкФ

Высота Н, мм

I серия

КМ1-0,38-13-3У3 (1У3, 2У3)

0,38

13

286

404

КМ1-0,50-13-3У3 (1У3, 2У3)

0,5

13

165

404

КМ1-0,66-13-3У3 (1У3, 2У3)

0,66

13

95

418

КМ1-3,15-2У3

3,15

13

4,2

441

КМ1-6,3-13-2У3

6,3

13

1

471

КМ1-10,5-13-2У3

10,5

13

0,4

526

КМ2-0,38, 26-3У3 (1У3, 2У3)

0,38

26

572

719

КМ2-0,50-26-3У3 (1У3, 2У3)

0,5

26

330

719

КМ2-0,66-26-3У3 (1У3, 2У3)

0,66

26

190

733

КМ2-3,15-26-2У3

3,15

26

8,4

756

КМ2-6,3-26-2У3

6,3

26

2

786

КМ2-10,5-26-2У3

10,5

26

0,8

841

КС2-1,05-50-2У3

1,05

50

145

733

КС2-6,3-50-2У3

6,3

50

4

786

КС2-10,5-50-2У3

10,5

50

1,4

841

II серия

КС1-0,23-6,5-3У3 (1У3, 2У3)

0,23

6,5

391

404

КС1-0,38-18-3У3 (1У3, 2У3)

0,38

18

397

404

КС1-0,50-18-3У3 (1У3, 2У3)

0,5

18

229

404

КС1-0,66-20-3У3 (1У3, 2У3)

0,66

20

146

418

КС2-0,23-13-3У3 (1У3, 2У3)

0,23

13

783

719

КС2-0,38-36-3У3 (1У3, 2У3)

0,38

36

794

725

КС2-0,50-36-3У3 (1У3, 2У3)

0,5

36

488

725

КС2-0,66-40-3У3 (1У3, 2У3)

0,66

40

292

733

III серия

КС1-0,23-9-3У3 (1У3, 2У3)

0,23

9

542

410

КС1-0,38-25-3У3 (1У3, 2У3)

0,38

25

552

410

КС1-0,66-25-3У3 (1У3, 2У3)

0,66

25

183

418

КС1-1,05-37,5-2У3 (1У3)

1,05

37,5

105

418

КС1-3,15-37,5-2У3 (1У3)

3,15

37,5

12

441

КС1-6,3-37,2-2У3 (1У3)

6,3

37,5

3

471

КС1-10,5-37,5-2У3 (1У3)

10,5

37,5

1

526

КС1-0,38-25-3ХПЛ1 (2ХIIЛ1)

0,38

25

552

472

КС1-0,66-25-3ХПЛ1 (2ХIIЛ1)

0,66

25

183

466

КС1-1,05-37,5-2ХЛ1

1,05

37,5

108

466

КС1-3,15-37,5-2ХЛ1

3,15

37,5

39,9

466

КС1-6,3-37,5-2ХЛ1

6,3

37,5

3

506

КС1-10,5-37,5-2ХЛ1

10,5

37,5

1

546

КС2-0,23-18-3У3 (1У3, 2У3)

0,23

18

1084

725

КС2-0,38-50-3У3 (1У3, 2У3)

0,38

50

1104

725

КС2-0,66-50-3У3 (1У3, 2У3)

0,66

50

336

739

КС2-1,05-75-2У3 (1У3)

1,05

75

216

739

КС2-3,15-75-2У3 (1У3)

3,15

75

24

756

КС2-6,3-75-2У3 (1У3)

6,3

75

6

786

КС2-10,5-75-2У3 (1У3)

10,5

75

2

841

КС2-0,38-50-3ХЛ1 (2ХЛ1)

0,38

50

1104

787

КС2-0,66-50-3ХЛ1 (2ХЛ1)

0,66

50

366

781

КС2-3,15-75-2ХЛ1

3,15

75

24

781

КС2-6,3-75-2ХЛ1

6,3

75

6

821

КС1-10,5-75-2ХЛ1

10,5

75

2

861

IV серия

КСО-0,23-4-3У3 (1У3, 2У3)

0,23

4

241

259

КСО-0,38-12,5-3У3 (1У3, 2У3)

0,38

12,5

276

259

КСО-0,66-12,5(1У3, 2У3)

0,66

12,5

91

273

КСО-3,15-25-2У3 (1У3)

3,15

25

8

296

КСО-6,3-25-2У3 (1У3)

6,3

25

2

326

КСО-10,5-25-2У3 (1У3)

10,5

25

0,7

381

КСО-3,15-50-2У3(1У3)

3,15

50

16

441

КС1-6,3-50-2У3 (1У3)

6,3

50

4

471

КС1-10,5-50-2У3 (1У3)

10,3

50

1,4

526

КС2-3,15-100-2У3 (1У3)

3,15

100

32

756

КС2-6,3-100-2У3 (1У3)

6,3

100

8

786

КС2-10,5-100-2У3 (1У3)

10,5

100

2,8

841

V серия

КСК1-0,38-30-3У3 (2У3)

0,38

30

662

410

КСК1-0,40-33 1/3-3У3 (2К3)

0,4

33

663

410

КСК1-0,66-40-3ХЛ1 (2ХЛ1)

0,66

40

292

472

КСК1-1,05-63-3ХЛ1

1,05

63

182

472

КСК1-3,15-75-2ХЛ1

3,15

75

24

466

КСК1-6,3-75-2ХЛ1

6,3

75

6

506

КСК1-10,5-75-2ХЛ1

10,5

75

2

546

КСК2-0,66-80-3ХЛ1 (2ХЛ1)

0,66

80

585

787

КСК2-3,15-150-2ХЛТ

3,15

150

48

787

КСК2-1,05-125-2ХЛТ

1,05

125

361

787

КСК2-6,3-150-2ХЛ1

6,3

150

12

821

КСК2-10,5-150-2ХЛ1

10,5

150

4

861

Примечание. Условное обозначение конденсаторов: ХХХХ — тип; Х — номинальное напряжение, кВ; Х — номинальная мощность, квар; Х — конструктивное исполнение в зависимости от качества изолированных выводов (1, 2, 3); XX — вид климатического исполнения.

Таблица 2. Номинальные напряжения и мощности единичных конденсаторов

Uном, кВ

Номинальная мощность, квар

II серия

III серия

IV серия

V серия

КС1

КС2

КС1

КСО

КС1

КС2

КСК1

КСК2

Климатическое исполнение

У1

У3

У1

У3

У1

У3; ХЛ1

У1

У3; ХЛ1

У1; У3

У1

У3

У1

У3

У3

У1; ХЛ1

У1; ХЛ1

0,23

6,5

6,5

13

13

9

9

18

18

4

10

0,38

14

18

28

36

20

25

40

50

12,5

30

0,4

33/1/3

0,5

14

18

28

36

0,66;

0,69

16

20

32

40

20

25

40

50

12,5

40

80

1,05

20

32

40

30

37,5

60

75

37,5

50

75

100

63

125

3,15—

11

20

32

40

30

37,5

60

75

25

37,5

50

75

100

75

150

Для внутренних установок. Для наружных установок.

Тип: К15У-1б

Конденсаторы керамические высоковольтные с ленточными выводами защищенные неизолированные постоянной емкости.

Номинальное напряжение высо-кой частоты, кВэфф 3,5 6 10 10 15 25
Номинальное напряжение пос-тоянного тока для исполнения УХЛ, кВ 4 8 12 16 20 30
Номинальное напряжение пос-тоянного тока В, кВ 1 4 5 8 10 16
Номинальная емкость, pF Допустимые отклонения емкости, % Реактивная мощность kvar Размеры, мм DxLxL1 (винт) Масса, g Реактивная мощность kvar Размеры, мм DxLxL1 (винт) Масса, g Реактивная мощность kvar Размеры, мм DxLxL1 (винт) Масса, g Реактивная мощность kvar Размеры, мм DxLxL1 (винт) Масса, g Реактивная мощность kvar Размеры, мм DxLxL1 (винт) Масса, g Реактивная мощность kvar Размеры, мм DxLxL1 (винт) Масса, g
1 ±10, ±20             6 18х22,4х28 (М6х8) 40
1,5       5 18х14х21 (М5х8) 30 6 18х22,4х28 (М5х8) 40
2,2       5 18х14х21 (М5х8) 30 8 25х22,4х27 (М5х6) 50
3,3       5 18х14х21 (М5х8) 30 8 25х22,4х27 (М5х6) 50             20 38х28х40 (М6х10) 110
4,7 4 18х8х18 (М5х8) 23 7 25х14х19 (М5х6) 40                   25 45х28х40 (М6х10) 150
6,8 6 25х8х15 (М5х6) 25 8 31,5х14х19 (М5х6) 50       15 32х17х30 (М5х8) 45 20 38х20х32 (М5х8) 80 35 52х28х40 (М6х10) 200
10 6 25х15х19 (М5х6) 30 12 32х7х18 (М5х5) 35       20 38х17х30 (М5х8) 75 25 45х20х32 (М5х8) 110 50 63х30х41 (М6х10) 290
15       16 38х7х19 (М5х5) 45       25 45х17х30     (М5х8) 70 35 52х19х32 (М5х8) 150 75 75х30х42 (М6х12) 410
22       20 45х7х14 (М5х5) 50       30 52х17х29 (М5х8) 90 50 63х19х24 (М6х7) 200 100 90х30х42 (М6х12) 600
33       25 52х7х14 (М5х5) 80       40 63х17х21 (М6х7) 140 75 75х19х24 (М6х7) 300 125 105х30х42 (М6х12) 750
47       30 63х7х14 (М5х5) 100       50 75х9,5х15 (М5х5) 200 100 90х19х24 (М6х7) 480 160 125х30х43 (М8х12) 1000
68       40 75х7х14 (М5х5) 120       65 90х9,5х20 (М6х7) 300 125 105х19х24 (М6х7) 630
100       55 90х7х19 (М6х7) 150       90 105х9,5х20 (М6х7) 400 160 125х19х23 (М6х7) 800
100                   130 125х13,2х22,5 (М6х7) 500
150       75 105х7х19 (М6х7) 220       120 125х9,5х20 (М6х7) 500 220 150х19х23 (М6х7) 900
220       90 125х7х19 (М6х7) 300       150 150х9,5х20 (М6х7) 750 300 180х19х23 (М6х7) 1000
220                   225 180х13,2х30,5 (М8х12) 1000
330       125 150х7х19 (М6х7) 400
470       160 180х7х19 (М6х7) 500

Тип: К15У-1а Дополнительная информация

Конденсаторы дисковые керамические высоковольтные защищенные неизолированные постоянной емкости с гаечными штуцерными выводами

Группы температурной стабильностиМ330, М1500, П100, МП0
Тангенс угла потерь П 100МП0, М 330М 1500 max 0.001max 0.0012max 0.0015
Сопротивление изоляции min 10 000 МΩ
Интервал рабочиx температур М 1500 (10 kV, 220-4700 pF)МП0, М 330П100, М1500 -60 … +85°С-60 … +155°С
Атмосферное давление 670 … 297200 Pa
Относительная влажностьИсполнение УXЛИсполнение В 25°С35°С max 98%
Механические нагрузки: Вибрация с ускорением U=4…15 kVeff    ∅=75…180 mm  f=1…55 HzU=20; 25 kVeff∅=38…125 mm f=1…80 HzU=3,5…15 kVeff ∅=18…63 mm f=1…200 Hz max 2 gmax 5 gmax 5 g
Многократные удары с ускорением max 15 g
Гарантийная наработка 15000 h
Гарантийный срок хранения 12 yrs

Универсальные. Для работы в мощной радиотехнической аппаратуре в непрерывном высокочастотном режиме и в цепях постоянного тока.

Тип: К15У-1а группа ТКЕ М750

Конденсаторы дисковые керамические высоковольтные защищенные неизолированные постоянной емкости с гаечными штуцерными выводами

Номинальное напряжение высокой частоты, кВэфф 3.5 6 10
Номинальное напряжение постоянного тока для исполнения УХЛ, кВ 4 8 12
Номинальное напряжение постоянного тока для исполнения В, кВ 1 4 5
Номинальная емкость, pF Допустимые отклонения емкости Реактивная мощностьkvar Размеры, мм DXLXL1 (Винт) Масса, max g Реактивная мощностьkvar Размеры, мм DXLXL1(Винт) Масса, max g Реактивная мощностьkvar Размеры, мм DXLXL1(Винт) Масса, max g
18 ±10%;±20%       5 18x14x21 (М5×8) 30
22       5 18x14x21 (М5×8) 30 8 25×22,4×27 (М5×6) 65
27       5 18x14x21 (М5×8) 30 8 25×22,4×27 (М5×6) 65
33 4 18x8x18 (М5×8) 25 5 18x14x21 (М5×8) 30 8 25×22,4×27 (М5×6) 50
39 4 18x8x18 (М5×8) 25 7 25x14x19 (М5×6) 40 8 25×22,4×27 (М5×6) 50
47 4 18x8x18 (М5×8) 30 7 25x14x19 (М5×6) 40
56 4 18x8x18 (М5×8) 30 7 25x14x19 (М5×6) 40
68 4 18x8x18 (М5×8) 25 7 25x14x19 (М5×6) 40

Конденсаторы КПС, комплектные конденсаторные установки УКМФ71, УК, шкафы ШК-85

(ОАО «Электроинтер», г. Серпухов)

Комплектные конденсаторные установки регулируемые, низкого напряжения, с фильтрацией высших гармоник, типа УКМФ 71 (табл. 5, 6) предназначены для фильтрации высших гармоник, снижения коэффициента несинусоидальности питающего напряжения и тока, повышения коэффициента мощности электроустановок промышленных предприятий и распределительных сетей различных объектов, а также для автоматического регулирования мощности.

Таблица 5. Основные технические характеристики конденсаторных установок типа УКМФ 71

Номинальное напряжение, В…………………………………… 400

Частота, Гц……………………………………………………………….. 50

Коэффициент несинусоидальности . . . . . . . . . . . . . . . . 3,6

Температура окружающего воздуха, °C. . . . . . . . . . . . . От –10 до +45

Степень защиты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP21, IP54

Таблица 6. Технические характеристики комплектных конденсаторных установок типа УКМФ 71, регулируемых НН с фильтрацией высших гармоник

Тип

Мощность, квар

Количество ступеней

Мощность ступеней

Ток, А

Сечение медного кабеля для ввода, мм

Масса, кг

УКМФ 71-0,4-25-25-У3

25

1

1×25

36

3×16

160

УКМФ 71-0,4-50-25-У3

50

2

2×25

72

3×50

200

УКМФ 71-0,4-75-25-У3

75

3

1×25 + 1×50

108

3×70

250

УКМФ 71-0,4-100-25-У3

100

4

2×25 +1×50

144

3×120

280

УКМФ 71-0,4-125-25-У3

125

5

1×25 + 2×50

180

3×185

315

УКМФ 71-0,4-150-25-У3

150

6

2×25 + 2×50

217

3×240

340

УКМФ 71-0,4-175-25-У3

175

7

1×25 + 3×50

253

2x(3×95)

380

УКМФ 71-0,4-200-25-У3

200

8

2×25 + 3×50

289

2x(3×120)

400

УКМФ 71-0,4-250-25-У3

250

5

2×25 + 4×50

361

2x(3×185)

460

УКМФ 71-0,4-300-25-У3

300

6

2×25 + 5×50

433

2x(3×240)

520

Конденсаторы косинусные низковольтные серии КПС (табл. 7) — однофазные конденсаторы предназначены для компенсации реактивной мощности серии КПС, изготавливаются из металлизированной пленки (полипропилен) или металлизированной бумаги, оснащены защитой от повышенного давления, являются самовосстанавливающимися.

Использование высококачественных материалов контролируется в процессе производства, что позволяет применять эти конденсаторы в тех областях, где необходима надежность и безопасность.

Однофазные конденсаторы типа КПС являются наиболее современным решением для производства оборудования по компенсации реактивной мощности в промышленности и сельском хозяйстве.

Таблица 7. Технические характеристики конденсаторов косинусных низковольтных типа КПС

Напряжение, В

Частота, Гц

Мощность, квар

Емкость, мкФ

Габариты, мм

230

50

1,67

100

60×132

400

50

3,33

66,3

60×132

400

50

4,17

83

60×132

415

50

3,3

61,1

60×132

415

50

4,17

77

60×132

450

50

3,33

52,4

60×132

450

50

4,17

65,6

60×132

500

50

3,33

42,4

60×132

525

50

3,33

38,5

60×132

550

50

3,33

35,1

60×132

550

50

4,17

43,9

60×132

Комплектные конденсаторные установки нерегулируемые, низкого напряжения (табл. 8) предназначены для повышения коэффициента мощности осветительных сетей переменного тока с газоразрядными лампами высокого давления.

Таблица 8. Технические характеристики конденсаторных установок типа УК

Тип

Мощность, квар

Количество конденсаторов

Габариты (LxBxH), мм

Масса, кг

УК 1-0,4-10 У3

10

1

100x300x250

11

УК 1-0,4-20 У3

20

1

200x300x250

22

УК 1-0,4-33,3 У3

33,3

1

130x430x450

25

УК 1-0,4-36 У3

36

1

130x430x450

28

УК 1-0,4-37,5 У3

37,5

1

130x430x450

30

УК 2-0,4-40 У3

40

2

345x430x500

52

УК 2-0,4-67 У3

67

2

345x430x500

59

УК 3-0,4-75 У3

75

3

550x430x500

78

УК 3-0,4-100 У3

100

3

550x430x500

87

УК 4-0,4-133 У3

133

4

755x430x500

115

УК 5-0,4-150 У3

150

5

755x430x950

145

УК 6-0,4-200 У3

200

6

755x430x1250

185

Шкафы распределительные с компенсацией реактивной мощности серии ШК-85 (табл. 9) предназначены для приема и распределения электрической энергии при напряжении 380 В, трехфазного переменного тока, частотой 50 Гц с глухозаземленной нейтралью, для защиты линий от перегрузок и коротких замыканий, компенсации реактивной мощности в электрических сетях с газоразрядными лампами высокого давления, а также для нечастых оперативных включений и отключений электрических цепей.

Шкафы распределительные серии ШК-85 широко применяются в различных областях промышленности и сельского хозяйства.

Таблица 9. Технические характеристики шкафов серии ШК-85

Тип

Напряжение, В

Ток короткого замыкания, кА

Ток, А

Мощность, квар

Габариты (LxBxH), мм

Масса, кг

ШК-8503-4474 АУ3

380

15

250

133

930x585x1450

215

ШК-8504-4474 АУ3

380

15

250

133

930x585x1450

215

ШК-8505-4474 АУ3

380

15

250

133

930x585x1450

200

Тип: К15У-1а

Конденсаторы дисковые керамические высоковольтные защищенные неизолированные постоянной емкости с гаечными штуцерными выводами

Номинальное напряжение высокой частоты, кВэфф 6 10 15 25
Номинальное напряжение постоянного тока для исполнения УХЛ, кВ 8 16 20 30
Номинальное напряжение постоянного тока для исполнения В, кВ 4 8 10 16
Номинальная емкость, рF Допустимые отклонения емкости, % Реактивная мощностьkvar Размеры, мм DxLxL1x (Винт) Масса, max g Реактивная мощность kvar Размеры, мм DxLxL1x (Винт) Масса, max g Реактивная мощностьkvar Размеры, мм DxLxL1x (Винт) Масса, max g Реактивная мощностьkvar Размеры, мм DxLxL1x (Винт) Масса, max g
15 20% 75 75x30x42x(M6xl2) 410
22 20 45x7xl4x(M5x5) 50 50 63x19x24x(М6×7) 200 100 90x30x42x(M6xl2) 600
33 25 52x7x14x(М5×5) 80 40 63x17x21x(М6×7) 140 75 75x19x24x(М6×7) 300 125 105x30x42x(M6xl2) 750
47 30 63x7x14x(М5×5 100 50 75×9.5x15x(М5×5) 200 100 90x19x24x(М6×7) 100 160 125x30x43x(M8xl2) 1000
68 40 75x7x14x(М5×5) 120 65 90×9.5x20x(М6×7) 300 125 105x19x24x(М6×7) 630
100 55 90x7x19x(М6×7) 150 90 105×9.5x20x(М6×7) 400 160 125x19x23x(М6×7) 800
100 130 125×13.2×22.5x(М6×7) 500
150 75 105x7x19x(М6×7) 220 120 125×9.5x20x(М6×7) 500 220 150xJ9x23x(M6x7) 900
220 90 125x7x19x(М6×7) 300 150 150×9.5x20x(М6×7) 750 300 180x19x23x(М6×7) 1000
220 225 180xl3.2×30.5x(M6xl2) 1000
330 125 150x7x19x(М6×7) 400
470 160 180x7x19x(М6×7) 500

Конденсаторные установки серий УКЛН, УКЛ(П), УКЛ(ПН), УКБН, УК, УКЛ(П)НТ, УКМ, УКЛ

Таблица 3. Технические характеристики конденсаторных установок климатического исполнения У3

Тип

Iном одной фазы, А

Число ступеней

Габариты, м

Масса, кг

Установки 0,38 кВ со ступенью регулирования 50 квар

УКЛН-0,38-150-50

228

3

1,22×0,53×1,66

335

УКПН-0,38-300-50

456

6

1,92×0,53×1,66

575

УКЛН-0,38-450-50

684

9

2,62×0,53×1,66

820

Установки 0,38 кВ со ступенчатым ручным регулированием

УКЛ(П)-0,38-216

336

2

1,92×0,5×1,66

607

УКЛ(П)-0,38-300

458

УКЛ(П)-0,38-324

488

3

2,62×0,5×1,66

875

УКЛ(П)-0,38-450

686

УКЛ(П)-0,38-432

656

4

3,3×0,5×1,66

1145

УКЛ(П)-0,38-600

916

Установки 0,38 кВ с автоматическим регулированием со ступенями регулирования 108 и 150 квар

УКЛ(ПН)-0,38-300-150

458

2

1,92×0,5×1,66

612

УКЛ(ПН)-0,38-216-108

336

УКЛ(ПН)-0,38-450-150

686

3

2,6x2x0,5×1,66

880

УКЛ(ПН)-0,38-324-108

488

УКЛ(ПН)-0,38-600-150

916

4

3,32×0,5×1,66

1150

УКЛ(ПН)38-432-108

656

Установки 0,38 кВ с автоматическим регулированием со ступенью 50 квар

УКБН-0,38-100-50

2

0,8×0,44×1,025

195

УКБН-0,38-200-50

4

0,8×0,44×1,81

365

УКБН-0,38-300-50

6

0,8×0,44×2,6

530

Установки 0,38 кВ нерегулируемые

УК-0,38-75

114

0,7×0,5×1,26

150

УК-0,38-150

228

0,7×0,65×1,66

245

Установки 0,66 кВ с автоматическим регулированием по напряжению и току со ступенями регулирования 240 квар

УКЛ(П) НТ-0,66-240

1

1,2×0,5×1,66

370

УКЛ(П) НТ-0,66-480

2

1,9×0,5×1,66

640

УКЛ(П) НТ-0,66-720

3

2,6×0,5×1,66

910

Примечание. УК — установка конденсаторная; Л и П — размещение ячейки ввода — левое или правое; Н — регулирование по напряжению; Б — бесшкафная установка.

Таблица 4. Технические характеристики конденсаторных установок

Тип

Номинальная мощность, квар

Напряжение, кВ

Количество конденсаторных ячеек

Высота, мм

Масса, кг

УКМ-6,3-400У1

400

6,3

2

2060

900

УКМ-10,5-400У1

400

10,5

2

2060

910

УКМ-6,3-600У1

600

6,3

3

2060

1185

УКМ-10,5-600У1

600

10,5

3

2060

1200

УКЛ-6,3-450У1

450

6,3

1

1800

700

УКЛ-6,3-900У1

900

6,3

2

1800

950

УКЛ-6,3-1350У1

1350

6,3

3

1800

1200

УКЛ-6,3-1800У1

1800

6,3

4

1800

1450

УКЛ-10,5-450У1

450

10,5

1

1800

700

УКЛ-10,5-900У1

900

10,5

2

1800

950

УКЛ-10,5-1350У1

1350

10,5

3

1800

1200

УКЛ-10,5-1800У1

1800

10,5

4

1800

1450

УК-6,3-300Л(П) У3

300

6,3

3

1800

670

УК-10,5-300Л(П) У3

300

10,5

3

1800

670

УК-6,3-450Л(П) У3

450

6,3

3

1800

670

УК-10,5-450Л(П) У3

450

10,5

3

1800

670

УК-6,3-675Л(П) У3

675

6,3

4

1800

915

УК-10,5-675Л(П)У3

675

10,5

4

1800

915

УК-6,3-600Л(П)У3

600

6,3

5

1800

1160

УК-6,3-900Л(П) У3

900

6,3

5

1800

1160

УК-10,5-600Л(П) У3

600

10,5

5

1800

116

УК-10,5-900Л(П)У3

900

10,5

5

1800

1160

УК-6,3-750Л(П) У3

750

6,3

6

1800

1450

УК-10,5-750Л(П) У3

750

10,5

6

1800

1405

УК-6,3-1125Л(П) У3

1125

6,3

6

1800

1405

УК-10,5-1125Л(П) У3

1125

10,5

6

1800

1405

Примечание. УК — установка конденсаторная; М — модернизированная; Л — размещение ячеек ввода слева: номинальное напряжение, кВ; номинальная мощность, квар; климатическое исполнение и категория размещения.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Электронная память
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
