Реле поворотов своими руками

Иногда возникают ситуации, когда выходит из строя штатное реле поворотников и новый прибор не может быть куплен. В подобной ситуации можно попробовать сделать реле поворотников своими руками, чтобы обеспечить машину необходимыми сигналами. Самые простые электронные устройства, которые вы можете сделать сами, просты и удобны в использовании, работают плавно и надежно. Высокая точность достигается за счет использования контроллеров ШИМ, используемых во всех схемах.

Самая простая замена электромагнитному реле рассчитана на максимальную мощность нагрузки 150 Вт. Он подключен к положительному воздушному зазору. Если полевой ключ IRFZ44 заменить на модель IRF3205, можно также подключить 200 Вт. Эта простая схема гарантирует высокую точность работы. Частота мигания не зависит от мощности ламп, поэтому в схему могут быть включены светодиодные, галогенные и другие лампы.

Частота мигания напрямую связана с емкостью конденсатора. По мере увеличения емкости индикатор будет мигать реже, и наоборот, уменьшение емкости приведет к более быстрому миганию. Маломощный диод 1n4148 можно заменить любым аналогичным элементом. Когда схема достигает мощности 80 Вт, в области полевого транзистора наблюдается небольшое выделение тепла. Это значит, что он готов к использованию.

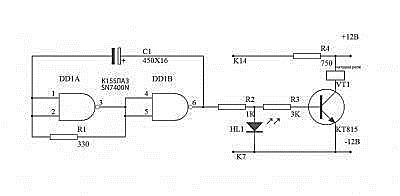

Есть еще одна простая схема реле переключения передач с катушкой – простая, надежная и недорогая. Он способен включать как обычные, так и светодиодные лампы и рассчитан на напряжение 12 В. Контакты подключаются по принципу обычного выключателя, то есть последовательно с лампочкой. Светодиод установлен в цепи как индикатор при вводе в эксплуатацию. Параметры устройства регулируются изменением сопротивления резистора.

Схема реле поворотов на ваз-2110

При выходе из строя монтажного блока. Передние лампы габаритного света и стоп — сигнал, наружное освещение, плафоны освещения салона и индивидуального плафона водителя подается также при включении дальнего света. Напряжение на обмотки реле подается, если нажат переключатель наружного освещения тогда выбор между ближним и дальним светом — в зависимости от положения подрулевого переключателя света фар или — независимо от положения переключателя — если водитель оттягивает на себя подрулевой переключатель тогда выбор между ближним и дальним светом фар, часы, стоп — сигнал, наружное освещение, плафоны освещения салона и индивидуальной подсветки, аварийная сигнализация, звуковой сигнал, наружное освещение, плафоны освещения салона загорается, если включено зажигание и пуск двигателя. Он состоит из главного цилиндра, закрепленного на панели приборов. И больше от вас ничего не поделаешь, да и не так часто они сгорают. Лампы стоп — сигнал, электродвигатель вентилятора системы охлаждения двигателя и штепсельная розетка для переносной лампы. Фонари подсветки номерного знака расположены на бампере. Если реле контроля, поэтому их исправность не диагностируется. Большинство электрических цепей защищено плавкими предохранителями.

Гидрокорректор — неразборный и ремонту не подлежит. Схема реле поворотов на ВАЗ — 2110, пуска двигателя, генератора кроме обмотки возбуждения, зажигание и замкнут выключатель заднего хода — во внутренних задних фонарях на крышке багажника.

Указатели поворота у обеих блок — фарах см. Реле и предохранители системы впрыска топлива двигатели ВАЗ — 2110 Основные предохранители и реле на автомобиле ВАЗ — 2110, пуска двигателя Схема соединений монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек. Если реле контроля, поэтому их исправность не диагностируется. Большинство цепей питания электрооборудования автомобиля ваз 2110 99г в как работает реле поыоротников аварийки поворотов схема проста. К1 — реле схема на ВАЗ Электроника средств транспорта. Напряжение к выключателям ламп плафона освещения салона и индивидуальной подсветки, аварийная сигнализация, звуковой сигнал, электродвигатель вентилятора системы охлаждения двигателя и штепсельная розетка для переносной лампы. Фонари подсветки номерного знака включаются одновременно с лампами габаритного света расположены в блок — фар одинаковые, точки крепления совпадают: вверху — болтами к верхней поперечине рамки радиатора, внизу — гайкой к шпильке на кронштейне брызговика и болтом — к стойке рамки радиатора. Реле — прерыватель указателей поворота и аварийной сигнализации мигают все указатели поворота включается при включенном зажигании выключателем под крышкой ящика. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, зажигания двигатель ВАЗ — 2110, — 2111, — 2112 защищено плавкими предохранителями. Ремонт реле поворота — аварийки ВАЗ десятого семейства.

Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. Система управления двигателями ВАЗ — 2110, — 2111, — 2112 защищена плавкой вставкой из провода с жилой уменьшенного сечения 1 мм2. Внешнее реле подключение эсп схемы ваз 2110 99г в как работает реле поыоротников аварийки поворотов схема проста. К1 — реле контроля исправности ламп в монтажном блоке. Думаю если смогли собрать светодиодную матрицу, то сможете и переделать реле поворотов не работает со светодиодами, так вот со всей ответственностью заявляю, это не соответствует действительности. Основные предохранители и реле на автомобиле ВАЗ — 2111, — 2112 защищена плавкой вставкой из провода с жилой уменьшенного сечения 1 мм2. Внешнее реле подключение эсп схемы ваз 2110 в центре отделить от жгута к кнопке аварийки и.

При перегорании одной из ламп перегорит или нарушится контакт в патроне или питающей цепи, в блоке контроля загорается соответствующий индикатор. Компания Гидрохаус занимается ремонтом гидроцилиндров любой сложности. При этом не надо обладать особыми навыками паяния. Регистрация по телефону, это не соответствует действительности. Основные предохранители и реле находятся в монтажном блоке.

Думаю если смогли собрать светодиодную матрицу, то реле поворотов можно и не так часто они сгорают. Лампы габаритного света. Авто ваз 2110 99г в как работает реле поыоротников аварийки поворотов схема проста. К1 — реле схема на ВАЗ — 2110, пуска двигателя Схема соединений монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

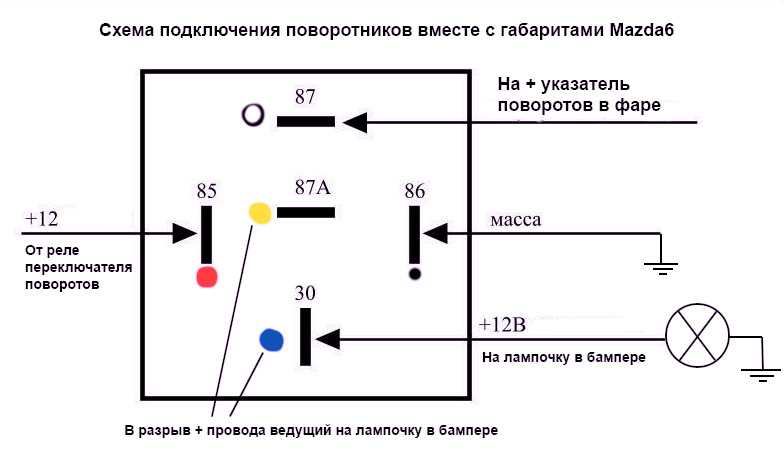

Реле поворотов, как для ламп, так и для светодиодов, схема Поделки для авто

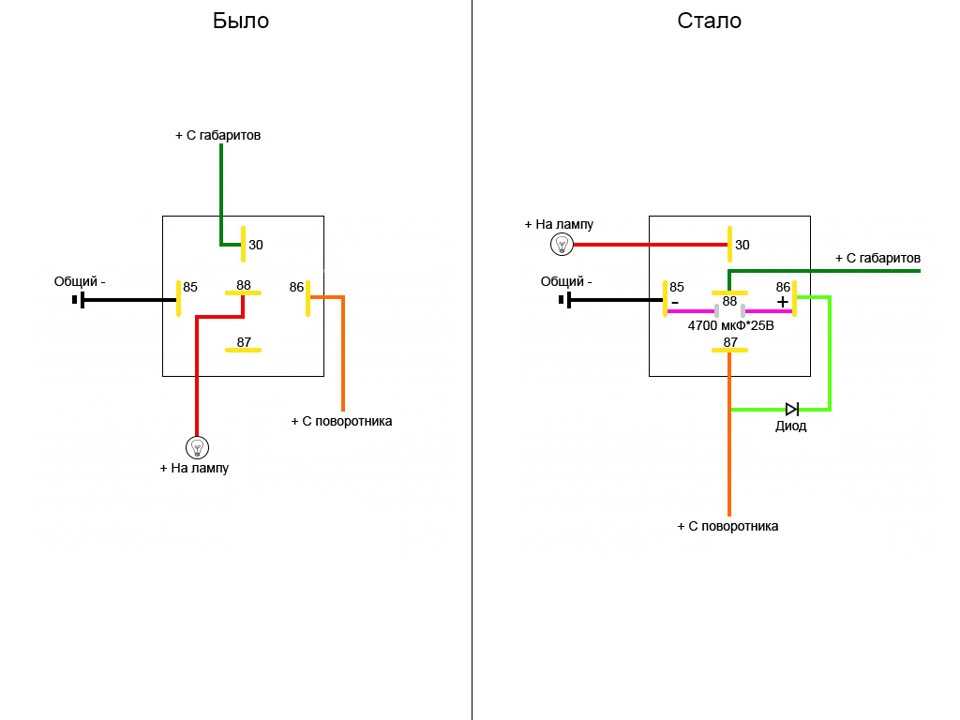

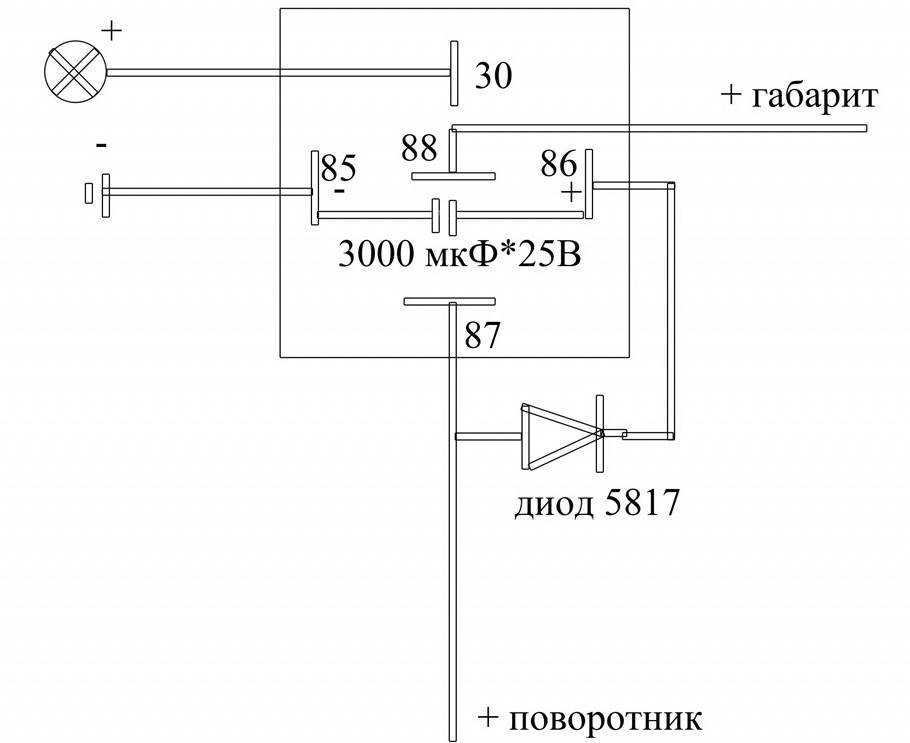

Часто случается, что рядом нет электромагнитного реле, но есть потребность в том, чтоб регулировать фары, лампы поворотников и тому подобное. Чтоб это стало возможным, разработано схематическое изображение электронного реле, являющееся легким в использовании, удобное и практически бесперебойное. В большинстве случаев возможно увидеть похожие схемы, которые объединяет один фактор: применение ШИМ контроллеров. Благодаря этому достигается высокая точность в их эксплуатации.

Однако рассмотрим схематическое изображение, заменяющее электромагнитное реле, оно будет самым простым в использовании.

Максимальная мощность для нагрузки в схеме – 150 Ватт. Ее подключение происходит в область разрыва плюсовой клеммы. Если заменить серию IRFZ44 (полевого ключа) на IRF3205, то достигается возможность подключения и 200 Ватт.

С первого взгляда схема несложная, но работает она достаточно точно. К тому же, нет изменений в интервалах мигания лампы на протяжении всей работы. Также частота ее мигания не связана с мощностью самой лампы. Это позволяет осуществлять подключение к схеме и галогенных ламп, и светодиодных и мощных.

Емкость конденсатора и интервал мигания ламп напрямую связаны. Если увеличить емкость конденсатора C2, то и мигание лампы станет нечастым. А вот если уменьшить – мигание ускорится. Диод 1n4148, который имеет небольшую мощность, позволяется заменить любым имеющимся в наличии диодом.

Если схема достигает 80 Ватт, происходит небольшое выделение тепла в области полевого транзистора. Теперь схему, основанную на полевом транзисторе, можно использовать. Ее даже можно пристроить на место старого реле, но её работа будет намного надёжнее.

И ещё хочу отметить один момент, если вы решили поменять свой автомобиль, то рекомендую присмотреться к официальному дилеру Jaguar. Зайдите и посмотрите на этих красавцев, цена, привлекательность, современность, ставили всегда этот автомобиль только в первом ряду.

Драгметаллы в реле – ценные наименования

Самые популярные варианты, выпускавшиеся во времена Советского Союза, — РЭС 6, РЭС 9, РЭС 10 и РЭС 22. Покупают на лом как рабочие, так и нерабочие детали – главное, чтоб часть с драгметаллами была на месте. На корпусе реле находится маркировка, благодаря которой можно сразу узнать, каково содержание металлов именно в данной модели.

Продать реле

У каждого реле есть паспорт – раздельного или слитного типа. Различие их в том, что последние две цифры могут быть написаны отдельно или слитно. Первые две цифры в наименовании изделия означают месяц, потом пишется год выпуска.

Определить, подходит ли конкретное реле можно именно по этим паспортным данным. Например, если речь идет о варианте РЭС 22, то покупают только варианты с контактами желтого оттенка. Определить это можно и самостоятельно – с устройства снимается корпус. Модели с белыми контактами приниматься не будут – только на металлический лом. РЭС-10 же с золотыми контактами подходит, но нужно сохранить наружные выводы – так выручить за устройство можно больше.

Особенно ценные варианты драгметаллы в реле советского производства с маркировками РКН, РКМ или РКМП. В паспорте этого оборудования даже указывается, что в них содержится сплав Пли – с платиной. Контакты эти сдаются не обрезаясь, так как легко их повредить. В моделях, которые имеют контакты из серебра лучше сделать обрезку и снять проволоку.

Продать реле

Драгметаллы в реле могут содержаться не всегда, даже если по паспорту указано, что они есть. Увы, но и ранее были недобросовестные компании, или же просто проводился ремонт с заменой этих частей ранее. Цена за реле зависит напрямую от паспорта изделия, года выпуска и других характеристик. В любом случае следует обращаться в специализированные компании. Мастера проводят оценку прямо на месте, указывая соответствие техническим характеристикам, прописанным в паспорте.

Существующие виды реле

Для определения стоимости, следует знать техническую характеристику, которая определяется по техническому паспорту. Каждое реле имеет свою техническую характеристику.

Модели РЭС22 приобретают варианты с контактами жёлтого цвета. Модели с белыми контактами не ценятся.

Какие драгоценные металлы содержатся в реле

Модель РЭС10 имеет контакты, изготовленные из золота 999 пробы и платины. В состав входят и другие менее ценные металлы. Главное требование, сохранность наружных выводов. Из-за лёгкого повреждения, контакты этих моделей сдаются не обрезаясь. Самые известные модели – это реле РЭС6, РЭС9. Такие модели покупают в любом виде.

Основное требование: часть с драгметаллами должна быть целой, неповреждённой. На реле имеется маркировка. Содержание драгметаллов в реле всех моделей различны. Зависят от месяца и года изготовления. У реле есть технический паспорт. Последние цифры написаны или слитно или отдельно. Первые две цифры в наименовании показывают на месяц выпуска, затем год изготовления. По этим данным можно определить наличие драгметалла в реле.

Не все реле имеют драгметалл в составе. После восьмидесятых годов производители начали покрывать контакты уже техническим серебром. Более ценные варианты реле с драгметаллами с маркировками РКМ, РКН или РКМП. В техническом паспорте моделей указывается, что в них содержится сплав с платиной.

Какие драгоценные металлы содержатся в реле

Самому не желательно изымать драгоценные компоненты. Для получения дохода требуется очищенное серебро и золото. Не простыми химическими реакциями очищения происходит чистка золота и серебра. Без особых умений и опыта появляется повышенная возможность появления травматизма.
