Реле тепловое трн-10, трн-25

Как подобрать автоматический выключатель для двигателя

Правильный подбор автоматического выключателя для защити электродвигателя имеет огромное значение для оборудования. Надежность работы, защита двигателя от аварийных режимов работы и проводки напрямую зависит от подбора автоматического выключателя.

В этой статье наведем условия выбора автоматического выключателя для защиты электродвигателя. Для того чтобы выбрать автоматический выключатель необходимо знать:

— номинальный ток двигателя;

— кратность пускового тока к номинальному;

— максимально допустимый ток электропроводки.

Номинальный ток двигателя

– это ток который имеет электродвигатель во время работы при номинальной мощности. Он указывается на паспорте электродвигателе или берется с таблиц паспортных данных электродвигателей.

Кратность пускового тока к номинальному

– это соотношение пускового ток который возникает в электродвигателе во время пуска к номинальному. Он тоже указывается на паспорте электродвигателя или в таблицах электродвигателей.

Максимально допустимый ток электропроводки

– это допустимый ток, который может проходить по проводу, кабеля, что подключен к электродвигателю.

Условия для правильного выбора автоматического выключателя

для защиты электродвигателя:

— номинальный ток автоматического выключателя должен бить больше или равен номинальному току электродвигателя. Например: ток электродвигателя АИР112М4У2 Ін. дв. =11,4А выбираем автоматический выключатель ВА51Г2534 на номинальный ток Ін. = 25А и ток расцепителя Ін..рас. = 12.5А.

После этого проверим автоматический выключатель на не срабатывания при пуске электродвигателя используя условие :

Iу.е.>kзап. · kр.у ·kр.п. ·Iн.дв ·kі

Обратите внимание

где Kзап . — коэффициент запаса, который учитывает колебания напряжения, Kзап . = 1,1 ;

kр.у — коэффициент, который учитывает неточность вставки по току срабатывания электромагнитного расцепителя автоматического выключателя , Kр.у = 1,2 ;

kр.п. — коэффициент, который учитывает возможное отклонение пускового тока от его номинального, kр.п. = 1,2 ;

K і — каталожная кратность пускового тока электродвигателя;

Iн.дв — номинальный ток двигателя , А.

Iу.е = 14 · Iн.рос = 14 · 12,5 = 175А

З таблицы электродвигателей находим K і = 7,0 для электродвигателя АИР112М4У2.

Подставляем в условие и определяем

175А > 1,1·1,2·1,2·7,0·11,4

175А > 126,4А

Условие выполнилось, следовательно, автоматический выключатель не сработает при запуске двигателя.

— номинальный ток автоматического выключателя должен быть меньше предельно допустимого тока кабеля которым питается электродвигатель. Например: подключение сделано кабелем АВРГ (3х2,5) который имеет допустимый ток Iдоп =27А. Для водного автомата для защиты электродвигателя условие выполняется потому, что Iдоп =27А > Ін. = 25А .

В этой статье вы узнали как правильно, используя условия выбора правильно подобрать автоматический выключатель для защиты электродвигателя.

Особенности монтажа

Как правило, установку теплового реле производят совместно с магнитным пускателем, который и осуществляет коммутацию и запуск электропривода. Однако существуют также и приборы с возможностью установки как отдельное устройство рядом на монтажной панели или DIN рейке, такие как ТРН и РТТ. Все зависит от наличия нужного номинала в ближайшем магазине, складе или в гараже в «стратегических запасах».

Реле снабжены двумя группами контактов нормально замкнутой и нормально открытой группой, которые подписаны на корпусе 96-95, 97-98. На картинке ниже структурная схема обозначения по ГОСТу:

Рассмотрим схему из статьи в которой трехфазный двигатель вращается в одну сторону и управление включением осуществляется с одного места двумя кнопками СТОП И ПУСК.

Автомат включен и на верхние клеммы пускателя поступает напряжение. После нажатия на кнопку ПУСК, катушка пускателя А1 и А2 оказывается подключена к сети L2 и L3. В данной схеме используется пускатель с катушкой на 380 вольт, вариант подключения с однофазной катушкой 220 вольт ищите в нашей отдельной статье (ссылка выше).

Катушка включает пускатель и замыкаются дополнительные контакты No(13) и No(14), теперь можно отпустить ПУСК, контактор останется включенным. Данная схема называется «пуск с самоподхватом». Теперь для того чтобы отключить двигатель от сети необходимо обесточить катушку. Проследив по схеме путь тока, видим что это может произойти при нажатии СТОП или размыкании контактов теплового реле (выделен красным прямоугольником).

READ Как подключить телефон к ноутбуку через блютуз виндовс 10

То есть, при возникновении внештатной ситуации, когда теплушка сработает, она разорвет цепь схемы и снимет пускатель с самоподхвата, обесточив двигатель от сети. При срабатывании данного устройства контроля тока, перед повторным запуском необходимо осмотреть механизм, для выяснения причины возникновения отключения, и не включать до ее устранения. Часто причиной срабатывания является высокая внешняя температура окружающего воздуха, данный момент необходимо учитывать при эксплуатации механизмов и их настройке.

Сфера применения в домашнем хозяйстве тепловых реле не ограничивается только самодельными станками и прочими механизмами. Правильно было бы использовать их в системе контроля тока насоса системы отопления. Специфика работы циркуляционного насоса в том, что на лопастях и улитке образуется известковый налет, который может стать причиной заклинивания мотора и выхода его из строя. Используя приведенные схемы подключения, можно собрать блок контроля и защиты насоса. Достаточно установить в цепи питания нужный номинал теплушки и подключить контакты.

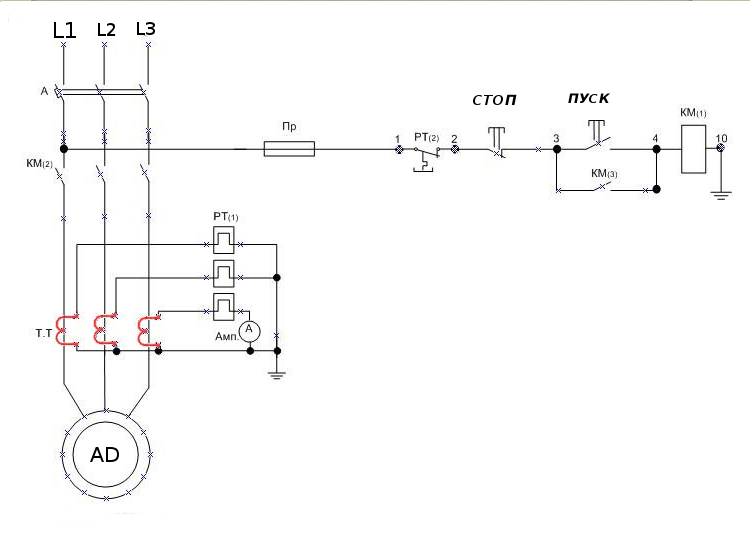

Кроме того будет интересна схема подключения теплового реле через трансформаторы тока, для мощных двигателей, таких как насос системы водополива для дачных поселков или фермерских хозяйств. При установке трансформаторов в цепи питания, учитывается коэффициент трансформации, к примеру 60/5 это при токе через первичную обмотку в 60 ампер, на вторичной обмотке он будет равен 5А. Применение такой схемы позволяет сэкономить на комплектующих, при этом не потеряв в эксплуатационных характеристиках.

Как видно, красным цветом выделены трансформаторы тока, который подключены к реле контроля и амперметру для визуальной наглядности происходящих процессов. Трансформаторы подключены схемой звезда, с одной общей точкой. Такая схема не представляет из себя больших трудностей в реализации, поэтому вы можете самостоятельно ее собрать и подключить к сети.

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается процесс подключения теплового реле к магнитному пускателю для защиты электродвигателя:

Вот и все, что вы должны знать о подключении теплового реле своими руками. Как вы видите, монтаж не представляет особой сложности, главное правильно составить схему подсоединения всех элементов в цепи!

Будет интересно прочитать:

Источник

Метки

5АЗМВ
DIALux
Ex
PLC
Аттестация
Боты диэлектрические
Взрывобезопасность
Галоши
Двухсторонний выключатель
Заземление
Изолированный инструмент
Инструктаж
Испытания
Кабель
Клещи изолирующие
Ковры резиновые
Контактор
Лестницы
Оперативные переговоры
Оперативный журнал
Освещение
ПРА
Перчатки диэлектрические
Проверка знаний по электробезопасности
Прогрузка ТРН
Ревизия контактов
Ремонт ПМЕ
СИЗ
СТДП
Тепловое реле ТРН
УЗО
Указатель напряжения
Фото АД 5000 кВт
Штанга изолирующая
Электробезопасность
Электродвигатель
Электроизмерительные клещи
Энергосбережение
виды ремонтов
график ППР
двухстороннее управление освещением
кабельная муфта
настройка ТРН
прием в эксплуатацию
трансформаторы

Принцип работы

Как выглядит тепловое реле вы узнали, теперь идем дальше и расскажем, как работает данное устройство. Как мы уже сказали ранее, РТ защищает двигатель от продолжительной перегрузки.

На каждом электродвигателе есть табличка с паспортными данными, где указан номинальный рабочий ток. Существуют механизмы, в работе которых возможно превышение рабочего тока, как во время запуска, так и в рабочем процессе. При длительном воздействии таких перегрузок, происходит перегрев обмоток, разрушение изоляции, и выход из строя самого двигателя.

Данное реле тепловой защиты предназначено для воздействия на цепи управления, путем отключения схемы, размыканием контактов, или подачей сигнала предупреждения дежурному персоналу замыкая контакты. Устройство устанавливается после пускового контактора в силовую цепь перед электродвигателем для того, чтобы контролировать проходящий ток.

Установку параметров производят в большую сторону от номинального тока двигателя, на величину 10-20 %, согласно паспортным данным. Отключение машины происходит не сразу, а по прошествии определенного времени. Все зависит от температуры окружающей среды и тока перегрузки, и может колебаться от 5 до 20 минут. Неправильно выбранный параметр приведет к ложному срабатыванию или игнорированию перегруза и выходу из строя оборудования.

Графическое обозначение устройства на схеме по ГОСТ:

Более подробно узнать о том, как устроено тепловое реле и как оно работает, вы можете, просмотрев данное видео:

Устройство и принцип действия РТТ

Как выбрать контактор для электродвигателя с частыми пусками

Выбор контактора для электродвигателей с частыми пусками отличается от выбора для обычных силовых соединений

Прежде всего необходимо обратить внимание на категории применения, допустимую частоту включения, механическую и коммутационную износостойкость

В связи с тем, что у каждого электродвигателя собственный характер работы, данные параметры подбираются индивидуально для каждой модели.

Категории применения

Первое, на что нужно обратить внимание при выборе, это категории применения – режимы срабатывания расцепителя. Электродвигатель – сложный механизм с пусковым током и повторно-кратковременными включениями, при которых он работает не в штатном режиме

Электродвигатель – сложный механизм с пусковым током и повторно-кратковременными включениями, при которых он работает не в штатном режиме.

При этом нагрузка на сеть также отличается от номинальной, и механизм расцепления должен нормально срабатывать в нестандартных условиях.

Для переменного тока категории применения обозначаются маркировкой AC. Отличаются характером срабатывания:

AC-1 – для электрических моторов с активной или малоиндуктивной нагрузкой;
AC-2 – старт с фазным ротором, реверсивное торможение;
AC-3 – прямой пуск короткозамкнутого ротора, отключение вращающихся двигателей;
AC-4 – пуск и остановка электромоторов с короткозамкнутым ротором посредством противовключения. Для такого режима применяются спаренные (реверсивные) контакторы с механической блокировкой, не допускающей одновременного запуска нескольких потребителей. При этом уменьшается In и базовое количество циклов.

Для постоянного существуют собственные категории – DC:

DC-1 (аналог AC-1) – активная или малоиндуктивная нагрузка;
DC-2 – пуск электродвигателей с параллельным возбуждением, отключение при номинальной частоте вращения;
DC-3 – запуск моторов с параллельным возбуждением, отключение при медленном вращении ротора или в неподвижном состоянии;
DC-4 – пуск электродвигателей с последовательным возбуждением и остановка при номинальных оборотах;
DC-5 – старт двигателей с последовательным возбуждением и остановка с неподвижным или медленно вращающимся ротором, торможение противотоком.

Промышленные электромоторы с частыми пусками должны поддерживать категорию AC-3, AC-4 – для переменного электротока, и DC-3, DC-4, DC-5 для постоянного.

Номинальный ток и напряжение питания катушки управления

Номинальный ток – наиболее значимый параметр, подбираемый по мощности потребителя.

Главный вопрос: как правильно считать? Любой электродвигатель при запуске кратковременно выдает мощность, часто в 5-7 раз превышающую номинальную.

Преимущества перед обычными автоматами

По своей конструкции тепловое реле является тем же устройством автоматического отключения электроустановок от сети питания. Однако в отличие от простых автоматов, которые включают/отключают питание, у реле есть два достоинства:

Возможность регулировать время и момент срабатывания в зависимости от токов перегрузки и продолжительности их воздействия на электроприборы.
Различные варианты коммутации – дистанционная установка в электрощитке либо непосредственный монтаж на магнитном пускателе.

Кроме того, реле обладают меньшими габаритами и массой, более доступной ценой, простой конструкцией и надежностью эксплуатации. Среди недостатков – необходимость периодической настройки и проверки.

Электротепловые реле ТРН

admin

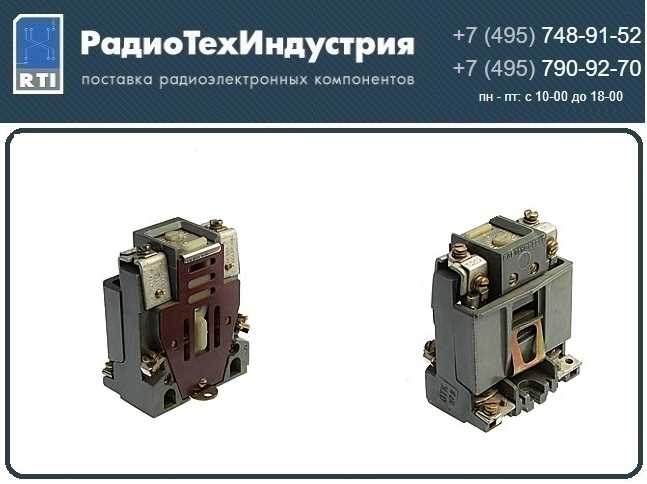

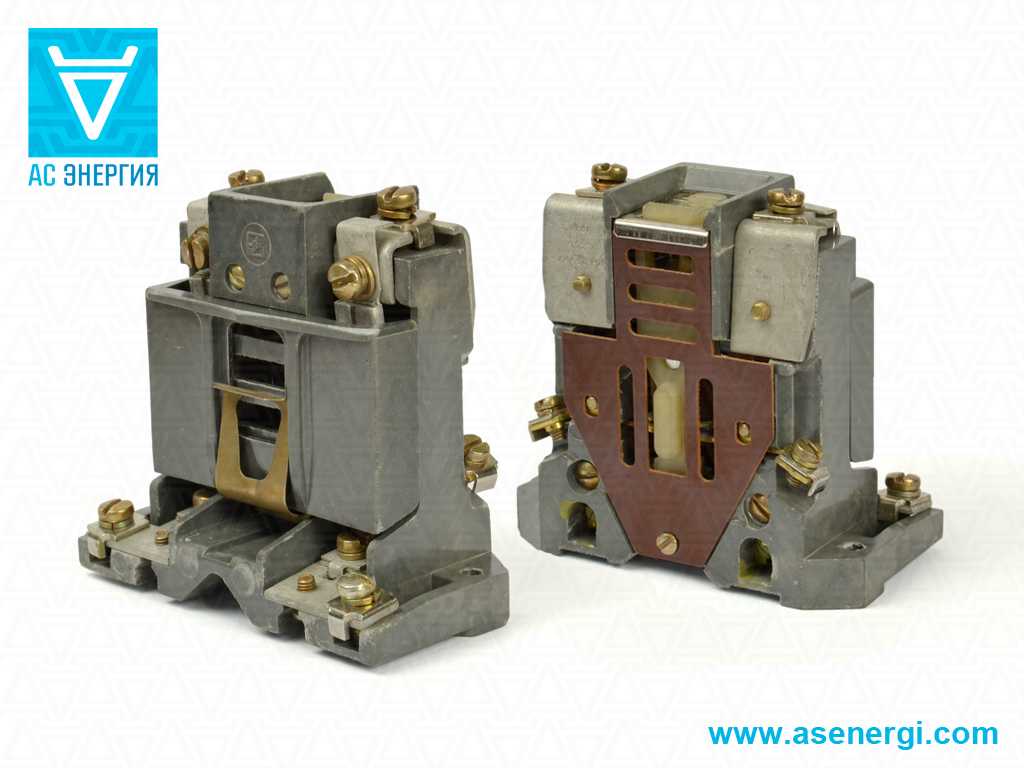

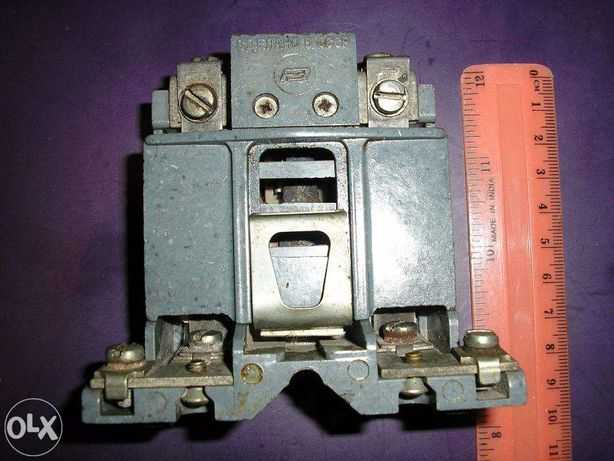

Электротепловые реле ТРН-10 УХЛ4 и ТРН-25 УХЛ4

Назначение

Реле электротепловые двухполюсные с температурной компенсацией ТРН-10 УХЛ4 и ТРН-25 УХЛ4 предназначены для защиты электрических установок от перегрузок в длительном режиме работы.

Реле рассчитаны для работы в сетях переменного тока частоты 50 и 60 Гц с напряжением до 500 В (ТРН-10), 660 В (ТРН-25) и постоянного тока на напряжение до 440 В. Реле изготавливаются в соответствии с ТУ 16–523.600–81 и предназначены для работы в следующих условиях:

высота над уровнем моря до 1000 м;
допускается работа на высоте до 2000 м над уровнем моря при номинальном напряжении не более 380 В;
температура окружающего воздуха от плюс 1 °С до плюс 40 °С;
относительная влажность окружающего воздуха при температуре плюс 20 °С не более 80% и не более 50% при температуре плюс 40 °С;
окружающая среда — не взрывоопасная, не содержит значительного количества пыли или агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
отсутствие резких толчков и ударных сотрясений;
рабочее положение в пространстве — на вертикальной плоскости зажимами цепи управления вверх;
отклонение — от рабочего положения не более 10° в любую сторону;
вибрация мест крепления реле с частотой до 25 Гц при ускорении не более 0,7q. При соблюдении указанных условий реле не срабатывают при длительном обтекании обоих полюсов током несрабатывания и срабатывают в течение 20 мин. после увеличения тока на 20% для реле, нагреватели которых установлены заводом-изготовителем и на 25% в случае, если нагреватели установлены потребителем. Величины номинальных токов несрабатывания приведены в табл. 1.

Таблица 1

Тип реле	Номин. ток реле, А	Максимальн. ток продолжи- тельн. режима	Номинальный ток несрабатывания Iн, А	Рекомендуемое сечение проводящих проводи, мм²
медного	алюмин.
ТРН-10 УХЛ4	10	1,25 Iн	0,5; 0,63; 0.8; 1,0; 1,25; 1,6; 2; 2.5; 3,2; 4; 5; 6,3; 8	1	2,5
1,00 Iн	10
ТРН-25 УХЛ4	25	1,25 Iн	5; 6,3; 8 10 1,25 16 20	1 1,5 2,5 2,5 4,0 4,0	2,5 2,5 4,0 6,0 10
1,00 Iн	25

Реле имеют регулировку тока несрабатывания в пределах — минус 25 плюс 25% от величины номинального тока несрабатывания. Регулировка тока несрабатывания производится регулятором уставки. Каждое деление шкалы регулятора соответствует 5% величины номинального тока несрабатывания. При установке регулятора в положение «О» номинальный ток несрабатывания равен номинальному току нагревателя.

При установке регулятора в положение «+» ток несрабатывания увеличивается, а в положение «-» уменьшается по отношению к величине номинального тока несрабатывания. При отклонении температуры среды — от плюс 20 °С величина тока несрабатывания практически не изменяется. При обтекании реле шестикратным током несрабатывания с холодного состояния при температуре среды плюс 20 °С реле срабатывает в пределах — от 6 до 25 с. Реле поставляются с установленными в них нагревателями, номинальные токи которых оговариваются при заказе. Мощность, потребляемая одним полюсом: → реле ТРН-10 — 5,4 Вт; → реле ТРН-25 — 6,25 Вт.

Реле имеют только ручной возврат. При срабатывании реле возврат можно осуществлять через 2 минуты. Реле имеют один размыкающий контакт, допускающий отключение и длительное протекание токов, указанных в табл. 2 при индуктивной нагрузке, имеющей коэффициент мощности не менее 0,3 при переменном токе частоты 50 и 60 Гц и постоянную времени не более 0,05 с. при постоянном токе.

Отключаемый ток	Номинальный ток продолжи- тельного режима, А
переменный	постоянный
3А при 380 В 1А при 660 В	4 А; 24 В 0,6 А; 110 В 0,3 А; 220 В 0,12 А; 440 В	6

Перед пуском в эксплуатацию, в процессе работы реле и после длительного перерыва в работе необходимо проверять целость всех деталей и узлов реле, проверять затяжку винтов, удалять пыль. Подвижная система реле должна перемещаться без затираний и заеданий.
При замене нагревателей у реле необходимо их закреплять сначала на задних ламелях, а затем на плоскости передних ламелей. Изгибание и выпучивание нагревателей не допускается.
Калибровочные винты вращать запрещается.
Габаритные и установочные размеры реле приведены на рис.1. Реле ТРН-254 УХЛ4 I — регулятор уставки, II — кнопка возврат.
Рис. I. На рис. 1 реле изображены в рабочем положении.
Вес реле ТРН-10УХЛ4 — 280 гр.

Вес реле ТРН-25УХЛ4 — 350 гр.

Рубрика Справочная Метки: ПРА, Тепловое реле ТРН

Принцип работы приспособления

Выполняя защитную функцию, автоматический выключатель разъединяет силовые питающие цепи. Тепловое реле отличается от него тем, что при превышении нагрузки просто выдает управляющий сигнал. При такой защите токи небольшой величины коммутируются в одной цепи управления.

В схеме перед термореле находится магнитный пускатель. Когда цепи размыкаются в аварийном порядке, отпадает надобность в дублировании работы контактора. Следовательно, не расходуется материал для изготовления силовых контактных групп.

Наиболее популярными являются приборы, оснащенные биметаллическими пластинами. Собственно пластина состоит из двух аналогичных элементов.

Один из них обладает значительным температурным коэффициентом, а другой — несколько меньшим. Эти две составляющие плотно прилегают друг к другу.

Так как составные части биметаллической пластины выполнены из пары разнородных металлов, имеющих неодинаковые коэффициенты расширения, нагрев заставляет ее изгибаться и взаимодействовать с контактами

Обеспечивается такое жесткое скрепление путем сваривания или прокаткой в горячем виде. За счет того, что пластина закреплена неподвижно, при нагреве наблюдается ее изгиб в сторону элемента с меньшим температурным коэффициентом. Этот принцип взят за основу при создании тепловых реле.

При их производстве применяют хромоникелевую сталь и немагнитную, обладающие большим значением температурного коэффициента. Как материал с малым значением этого параметра используют инвар — соединение никеля с железом.

По такой схеме функционирует тепловое реле. Незакрепленный конец биметаллической пластины при ее прогибе воздействует на контакты термореле (+)

Пластину из биметалла прогревают токи нагрузки. Протекают они чаще всего по специальному нагревателю. Существует и комбинированный нагрев, при котором, кроме тепла, отдаваемого нагревателем, биметалл прогревает еще и ток, проходящий через него.

Принцип работы теплового реле

На сегодняшний день наибольшую популярность приобрели тепловые реле, чье действие основано на использовании свойств биметаллических пластин. Для изготовления биметаллических пластин в таких реле используют, как правило, инвар и хромоникелевую сталь. Сами пластины между собой крепко соединяются посредством сварки или же проката. Поскольку одна из пластин обладает большим коэффициентом расширения при нагревании, а другая меньшим, то в случае воздействия на них высокой температуры (например, при прохождении тока через металл), происходит изгиб пластины в ту сторону, где располагается материал с меньшим коэффициентом расширения.

Таким образом, при определенном уровне нагревания биметаллическая пластина прогибается и оказывает воздействие на систему контактов реле, что приводит к его срабатыванию и размыканию электрической цепи. Также необходимо отметить, что в результате низкой скорости процесса прогиба пластины она не может эффективно гасить дугу, которая возникает в случае размыкания электрической цепи. Для того чтобы решить данную проблему, необходимо ускорить воздействие пластины на контакт. Именно поэтому на большинстве современных реле предусмотрены также ускоряющие устройства, которые позволяют эффективно разорвать цепь в минимальные сроки.

Особенности монтажа

Как правило, установку теплового реле производят совместно с магнитным пускателем. который и осуществляет коммутацию и запуск электропривода. Однако существуют также и приборы с возможностью установки как отдельное устройство рядом на монтажной панели или DIN рейке, такие как ТРН и РТТ, зависит от наличия нужного номинала в ближайшем магазине, складе или в гараже в «стратегических запасах».

Наличие у теплового реле ТРН только двух входящих подключений не должно вас пугать, поскольку фазы три. Неподключенный провод фазы уходит с пускателя на двигатель, минуя реле. Ток в электродвигателе меняется пропорционально во всех трех фазах, поэтому контролировать достаточно любые две из них. Собранная конструкция, пускатель с теплушкой ТРН будет выгладить так: Или так с РТТ:

Кроме того будет интересна схема подключения теплового реле через трансформаторы тока, для мощных двигателей, таких как насос воды полива для дачных поселков или фермерских хозяйств. При установке трансформаторов в цепи питания, учитывается коэффициент трансформации, к примеру 60/5 это при токе через первичную обмотку в 60 ампер, на вторичной обмотке он будет равен 5А. Применение такой схемы позволяет сэкономить на комплектующих, при этом не потеряв в эксплуатационных характеристиках.
