↑ Сборка
Впаиваем все элементы на основную плату:
затем на плату индикации:
Дальше впаиваем перемычки на плату индикации, отгибая каждую на расстоянии 4 мм от края на угол примерно 30-35 градусов. Я загибал одновременно все перемычки при помощи небольших тисков.
После этого складываем платы пайкой друг к другу, скрепляем на болтики с втулками. Лишние по длине перемычки аккуратно обрезаем маленькими бокорезами. После чего нужно пинцетом прижать каждую обрезанную перемычку к плате для дальнейшей припайки.
После установки микросхемы, индикаторов и оклейки их матовой самоклейкой получаем это:
Передохнули , поехали дальше – амперметр.
Устройство Торех
Указанный амперметр (цифровой) производится с повышенной проводимостью тока. Максимальное давление устройство выдерживает в 80 кПа. Минимальная допустимая температура амперметра равняется -10 градусов. Повышенной влажности указанный измерительный прибор не боится. Устанавливать его рекомендуется рядом с источником тока. Коэффициент деления равняется только 0.8. Максимальное давление амперметр (цифровой) выдерживает в 12 кПа. Потребляемый ток устройства составляет около 0.6 А. Триод используется фазового типа. Для бытового использования данная модификация подходит.
Вольтметр на основе микропроцессора
Выбор деталей
Перед тем, как сделать вольтметр, специалисты рекомендуют тщательно проработать все предлагаемые в различных источниках варианты. Основное требование при таком отборе – предельная простота схемы и возможность измерять переменные напряжения с точностью до 0,1 Вольта.
Анализ множества схемных решений показал, что для самостоятельного изготовления цифрового вольтметра целесообразнее всего воспользоваться программируемым микропроцессором типа РІС16F676. Тем, кто плохо знаком с техникой перепрограммирования этих чипов, желательно приобретать микросхему с уже готовой прошивкой под самодельный вольтметр.
Особое внимание при закупке деталей следует уделить выбору подходящего индикаторного элемента на светодиодных сегментах (вариант типового стрелочного амперметра в этом случае полностью исключён). При этом предпочтение следует отдать прибору с общим катодом, поскольку число компонентов схемы в этом случае заметно сокращается.
Дополнительная информация. В качестве дискретных комплектующих изделий можно использовать обычные покупные радиоэлементы (резисторы, диоды и конденсаторы).
После приобретения всех необходимых деталей следует перейти к разводке схемы вольтметра (изготовлению его печатной платы).
Подготовка платы
Перед изготовлением печатной платы нужно внимательно изучить схему электронного измерителя, учтя все имеющиеся на ней компоненты и разместив их на удобном для распайки месте.
Схема электронного прибора
Важно! При наличии свободных средств можно заказать изготовление такой платы в специализированной мастерской. Качество её исполнения в этом случае будет, несомненно, выше
После того, как плата готова, нужно «набить» её, то есть разместить на своих местах все электронные компоненты (включая микропроцессор), а затем запаять их низкотемпературным припоем. Тугоплавкие составы в этой ситуации не подойдут, поскольку для их разогрева потребуются высокие температуры. Так как в собираемом устройстве все элементы миниатюрные, то их перегрев крайне нежелателен.
Блок питания (БП)
Для того чтобы будущий вольтметр нормально функционировал, ему потребуется отдельный или встроенный блок питания постоянного тока. Этот модуль собирается по классической схеме и рассчитан на выходное напряжение 5 Вольт. Что касается токовой составляющей этого устройства, определяющей его расчетную мощность, то для питания вольтметра вполне достаточно половины ампера.
Исходя из этих данных, подготавливаем сами (или отдаём для изготовления в специализированную мастерскую) печатную плату под БП.
Обратите внимание! Рациональнее будет сразу подготовить обе платы (для самого вольтметра и для блока питания), не разнося эти процедуры по времени. При самостоятельном изготовлении это позволит за один раз выполнять сразу несколько однотипных операций, а именно:
При самостоятельном изготовлении это позволит за один раз выполнять сразу несколько однотипных операций, а именно:
- Вырезка из листов стеклотекстолита нужных по размеру заготовок и их зачистка;
- Изготовление фотошаблона для каждой из них с его последующим нанесением;
- Травление этих плат в растворе хлористого железа;
- Набивка их радиодеталями;
- Пайка всех размещённых компонентов.
Подготовка платы
Детали монтируются на самодельной плате из фольгированного текстолита. Для закрепления элементов в плате высверливаются отверстия. Плату, на которой можно собрать цифровой вольтметр своими руками, можно изготовить самостоятельно. Предварительно на куске плотного картона располагаются заготовленные элементы. Выводами необходимо проткнуть картон. После этого рисуют соединяющие проводники, согласно схеме. Далее рисунок переносится на текстолит. Лаком или эмалью покрываются соединительные дорожки, после чего плату протравливают в растворе и тщательно промывают.
Раствор готовится из следующих компонентов:
- 100 мл перекиси водорода (3%);
- 30 г. (1 ст. л) лимонной кислоты;
- 5 г. (ч. л.) поваренной соли.
К сведению. В случае необходимости можно добавить воды и подогревать раствор, это поможет процессу проходить быстрее. Данная пропорция рассчитана на объём раствора, позволяющий обработать текстолит площадью 10 см2.
Микросхема СА3162Е
Но существуют и другие микросхемы аналогичного действия. Например, есть микросхема СА3162Е, которая предназначена для создания измерителя аналоговой величины с отображением результата на трехразрядном цифровом индикаторе.
Микросхема СА3162Е представляет собой АЦП с максимальным входным напряжением 999 mV (при этом показания «999») и логической схемой, которая выдает сведения о результате измерения в виде трех поочередно меняющихся двоично-десятичных четырехразрядных кодов на параллельном выходе и трех выходах для опроса разрядов схемы динамической индикации.
Чтобы получить законченный прибор нужно добавить дешифратор для работы на семисегментный индикатор и сборку из трех семисегментных индикаторов, включенных в матрицу для динамической индикации, а так же, трех управляющих ключей.
Тип индикаторов может быть любым, -светодиодные, люминесцентные, газоразрядные, жидкокристаллические, все зависит от схемы выходного узла на дешифраторе и ключах. Здесь используется светодиодная индикация на табло из трех семисегментных индикаторов с общими анодами.
Индикаторые включены по схеме динамической матрицы, то есть, все их сегментные (катодные) выводы включены параллельно. А для опроса, то есть, последовательного переключения, используются общие анодные выводы.
Устройство фазочувствительных модификаций
Фазочувствительные модели продаются на 10 и 12 В. Параметр допустимой ошибки у моделей колеблется в районе 0.2%. Счетчики в устройствах применяются только двухразрядного типа. Микроконтроллеры используются с выпрямителями. Повышенной влажности амперметры данного типа не боятся. У некоторых модификаций имеются усилители. Если заниматься сборкой устройства, то потребуются коммутируемые резисторы. Источником стабильного тока может выступать обычная литий-ионная батарейка. Диод в данном случае не нужен.
Перед установкой микроконтроллера важно припаять фильтр. Преобразователь для литий-ионной потребуется переменного типа
Показатель чувствительности у него находится на уровне 4.5 мк. При резком падении напряжения в цепи необходимо проверить резисторы. Коэффициент деления в данном случае зависит от пропускной способности компаратора. Минимальное давление приборов данного типа не превышает 45 кПа. Непосредственно процесс преобразования тока занимает около 230 мс. Скорость передачи тактового сигнала зависит от качества счетчика.
Детали
Пожалуй, самое труднодоставаемое — это микросхемы СА3162Е. Из аналогов мне известна только NTE2054. Возможно есть и другие аналоги, о которых мне не известно.
С остальным значительно проще. Как уже сказано, выходную схему можно сделать на любом дешифраторе и соответствующих индикаторах. Например, если индикаторы будут с общим катодом, то нужно КР514ИД2 заменить на КР514ИД1 (цоколевка такая же), а транзисторы VТ1-VT3 перетащить вниз, подсоединив их коллектора к минусу питания, а эмиттеры к общим катодам индикаторов. Можно использовать дешифраторы КМОП-логики, подтянув их входы к плюсу питания при помощи резисторов.
Принципиальная схема вольтметра
Теперь ближе к схеме. На рисунке 1 показана схема вольтметра, измеряющего напряжение от 0 до 100V (0…99,9V). Измеряемое напряжение поступает на выводы 11-10 (вход) микросхемы D1 через делитель на резисторах R1-R3.
Конденсатор C3 исключает влияние помех на результат измерения. Резистором R4 устанавливают показания прибора на ноль, при отсутствии входного напряжения А резистором R5 выставляют предел измерения так чтобы результат измерения соответствовал реальному, то есть, можно сказать, им калибруют прибор.
Рис. 1. Принципиальная схема цифрового вольтметра до 100В на микросхемах СА3162, КР514ИД2.
Теперь о выходах микросхемы. Логическая часть СА3162Е построена по логике ТТЛ, а выходы еще и с открытыми коллекторами. На выходах «1-2-4-8» формируется двоичнодесятичный код, который периодически сменяется, обеспечивая последовательную передачу данных о трех разрядах результата измерения.
Если используется дешифратор ТТЛ, как, например, КР514ИД2, то его входы непосредственно подключаются к данным входам D1. Если же будет применен дешифратор логики КМОП или МОП, то его входы будет необходимо подтянуть к плюсу при помощи резисторов. Это нужно будет сделать, например, если вместо КР514ИД2 будет использован дешифратор К176ИД2 или CD4056.
Выходы дешифратора D2 через токоограничивающие резисторы R7-R13 подключены к сегментным выводам светодиодных индикаторов Н1-НЗ. Одноименные сегментные выводы всех трех индикаторов соединены вместе. Для опроса индикаторов используются транзисторные ключи VT1-VT3, на базы которых подаются команды с выходов Н1-НЗ микросхемы D1.
Эти выводы тоже сделаны по схеме с открытым коллектором. Активный ноль, поэтому используются транзисторы структуры р-п-р.
↑ Управление кнопкой
• Короткое нажатие вызывает смену шкалы. Шкалы меняются по кругу («1023», «511», «343», «256» или «204»). На индикаторе загорается максимальное значение шкала на 0,5 секунды, а затем высвечивается значение входного напряжения. • Длительное (0,5 – 1 сек) нажатие перемещает запятую вправо по кругу (после первого, второго знака или без запятой). • Если кнопка удерживается при включении 0,5 — 2 сек, то измеритель ожидает 3 секунды, пока установятся режимы блока питания и записывает величину паразитного тока в память. При этом нагрузка от блока питания не должна быть подключена. Если эту коррекцию надо изменить, то операцию можно повторить. Если коррекцию надо убрать, то кнопку надо удерживать при включении более 3 секунд.
Какие типы бывают
Аппараты такого рода относятся к приборам, выполняющим непосредственный отсчёт при определении значения напряжения. Основным требованием к таким устройствам считают высокое внутреннее сопротивление. При параллельном подключении к участку, на котором нужно протестировать величину напряжения, он не должен оказывать на него никакого влияния.
Если провести классификацию приборов, измеряющих напряжение, то можно выделить следующие пункты:
- особенность (принцип) работы;
- цель применения;
- структуру и методы использования.
Приборы делят на два вида: электромеханические и электронные. Первые представляют собой конструкцию, в которую входят электромеханический механизм и отображающее результат устройство. Вторые делятся на приборы аналоговые и цифровые.

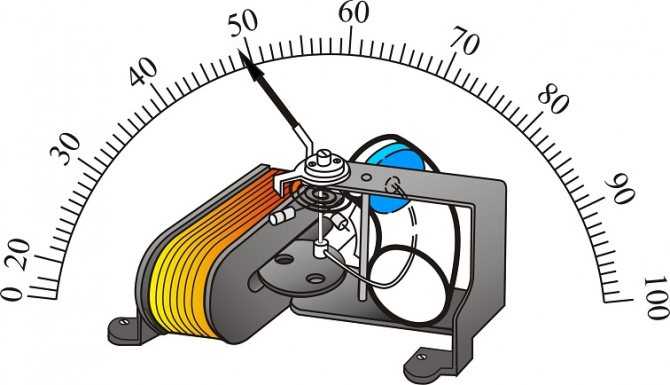

Внимание! Название «электромеханический» означает, что все эти конструкции: электромагнитные, магнитоэлектрические и другие, производят отклонение электроизмерительной системы под воздействием электричества. Электромеханический вольтметр электромагнитной системы
Электромеханический вольтметр электромагнитной системы
Аналоговые устройства в дополнение к набору шунтов включают в свой состав усилитель. Это узел, позволяющий увеличить нижний интервал измерений и повысить Rвх, а также проводить измерение постоянного и переменного напряжения.
Цифровой вольтметр отображает на дисплей данные в цифровом формате. Схема допускает преобразование напряжения в электрический код при помощи аналого-цифрового устройства.
Тестеры по цели применения позволяют выполнять следующие опции:
- измерение разности потенциалов постоянного тока;
- определение величины напряжения переменного тока;
- замеры импульсных напряжений;
- фазочувствительные измерительные аппараты;
- универсальные устройства;
- приборы избирательного (селективного) действия.
Структура, строение и способы использования позволяют применять вольтметры для стационарного размещения, щитового расположения и для измерений в полевых условиях (переносные).
