Силовые резисторы с проволочной обмоткой бывают самых разных конструкций и типов: от стандартного меньшего алюминиевого корпуса с 25-ваттным радиатором, установленного на радиаторе, как мы видели ранее, до больших трубчатых керамических или фарфоровых силовых резисторов мощностью 1000 Вт, используемых для нагревательных элементов.
Значение сопротивления проволочных резисторов очень низкое (низкие омические значения) по сравнению с углеродной или металлической пленкой. Диапазон сопротивления силового резистора колеблется от менее 1 Ом (R005) до всего 100 кОм, поскольку для больших значений сопротивления потребуется провод с тонкой калибровкой, который может легко выйти из строя.
Резисторы с низким омическим сопротивлением и низким значением мощности, как правило, используются для датчиков тока, по закону Ома ток, протекающий через сопротивление, вызывает падение напряжения на нем.
Это напряжение может быть измерено, чтобы определить значение тока, протекающего в цепи. Этот тип резистора используется в испытательном измерительном оборудовании и контролируемых источниках питания.
Силовые резисторы большего размера с проволочной обмоткой изготовлены из коррозионностойкой проволоки, намотанной на формирователь из фарфора или керамического сердечника, и обычно используются для рассеивания высоких пусковых токов, например, возникающих в цепях управления электродвигателем, электромагнитом или элеватором / краном и тормозных цепях двигателя.
Обычно эти типы резисторов имеют стандартную номинальную мощность до 500 Вт и, как правило, соединяются вместе, образуя так называемые «банки сопротивления».
Еще одна полезная особенность силовых резисторов с проволочной обмоткой заключается в использовании нагревательных элементов, таких как те, которые используются для электрического огня, тостера, утюгов и т. Д. В этом типе применения значение мощности сопротивления используется для производства тепла, а тип проволоки из сплава сопротивления используется, как правило, из никель-хрома (нихрома), допускающего температуру до 1200 o C.
Все резисторы, будь то углерод, металлическая пленка или проволока, подчиняются закону Ома при расчете значения их максимальной мощности (мощности). Стоит также отметить, что, когда два резистора соединены параллельно, их общая мощность увеличивается. Если оба резистора имеют одинаковое значение и одинаковую номинальную мощность, общая номинальная мощность удваивается.
Номиналы резисторов — онлайн калькулятор
Для удобства приводим калькулятор для быстрого подбора сопротивления из стандартного номинального ряда резисторов.
Примечание:
в окошко «Введите необходимое сопротивление» вписывайте значение без префиксов (кОм, МОм). Например, для поиска ближайшего значения для сопротивления 38 Ом – вводим 38. То же самое справедливо и для 38 кОм – вводим 38 (не забывая, что результат относится к кОм)
Под этим термином что только не подразумевается. Если просмотреть статьи в интернете, посвященные данному вопросу, то можно встретить упоминания мощности, рабочего напряжения, погрешности.
Номинал резистора – это величина его электрического сопротивления, основной параметр радиодетали. Разберемся, какими бывают его значения.
Резисторы имеют строго определенные, стандартные величины сопротивлений. Чем это вызвано?
Во-первых , невозможно предусмотреть все. В зависимости от схемы требуются элементы с самыми разными параметрами. По понятной причине выпускать детали, отличающиеся по сопротивлению на доли Ом, нереально и бессмысленно. Имея их в количестве нескольких штук с отличными номиналами и зная законы электротехники, несложно подобрать и соединить образцы так, чтобы суммарное сопротивление было равно требуемому значению.
Во-вторых , есть такое понятие – разброс параметров, или как говорят, допустимое отклонение от номинала. Это связано с неизбежными технологическими погрешностями в процессе производства. Если коротко, то резистор сначала изготавливается, а потом тестируется. По результатам испытаний наносится маркировка. То есть если допуск ± 10%, и имеется сопротивление на 100 кОм, какой смысл выпускать аналог на 95, 102 или 107? У данного образца, с учетом возможных отклонений, этот параметр лежит в пределах от 90 до 110.
Следовательно, понятно, почему номиналы всех резисторов составляют определенный ряд, с градацией по величинам сопротивлений.
Ряд Е6
Здесь для обозначения номиналов содержится шесть возможных величин: 1; 1,5; 2,2; 3,3; 4,7; 6,8. При указании номинальных емкостей, сопротивлений и других характеристик радиодеталей, Е6 обладает такими отличиями:
- величина допуска на погрешность составляет не более 20%, что дает немалое отклонение, которое обязательно следует учитывать при работе точных приборов;
- при использовании цветовых маркировок для керамических или углеродистых резисторов, детали будут иметь черную полосу, характеризующую их возможную погрешность;
Определение допустимого отклонения по цветовой маркировке
наибольшее распространение они получили в силовом оборудовании, где основная роль резистора заключается в гашении величины токовой нагрузки, а существующая погрешность не окажет существенного влияния.
Конструкция постоянных резисторов
Констpуктивное исполнение постоянных pезистоpов pассмотpим на пpимеpе шиpоко
pаспpостpаненных в pадиоэлектpонике pезистоpов типа МЛТ. Констpуктивно
постоянный непpоволочный МЛТ (Металлизиpованный Лакиpованный Теплостойкий)
pезистоp содеpжит цилиндpическую кеpамическую основу в виде тpубки или стеpжня,
на котоpую нанесен тонкий металлизиpованный слой пленки из специального
pезистивного матеpиала. Толщина пленки составляет доли микpометpа пpи всех
номиналах. Различие в величинах номиналов сопpотивлений достигается изменением
состава pезистивного слоя и числа витков спиpали, наpезанной на цилиндpической
повеpхности кеpамической основы.
Рис. 8 — Констpукция pезистоpа МЛТ.
1 — наружное влагостойкое эмалевое покрытие;
2 — резистивная пленка, токопроводящий слой;
3 — керамическая основа резистора;
4 — металический колпачок;
5 — осевые металлические выводы.
Hа пpотивоположных концах кеpамической основы pасполагаются металлические
колпачки с осевыми пpоволочными выводами. С помощью этих выводов pезистоp
подпаивается в электpическую схему. С наpужной стоpоны для защиты токоведущего
pезистивного слоя и всего pезистоpа от воздействия влаги и от механических
повpеждений наносится слой влагостойкой оpганической эмали.Hаиболее часто для
pезистоpов типа МЛТ пpименяется эмалевое покpытие кpасного цвета, на повеpхность
котоpого наносится маpкиpовка pезистоpа.
Таблицы номиналов
Сразу отметим, что цифры из всех рядов одинаковы и для конденсаторов, и для резисторов, и для дросселей. Но есть некоторые особенности. Сразу оговоримся, что самыми распространёнными являются:
- E3 (в настоящее время почти не используется, но можно встретить старые элементы ему соответствующие);
- E6;
- E12;
- E24;
Как мы уже сказали, от ряда номиналов, к которому относится электронный компонент, зависит и допустимое отклонение от указанного номинала. Таблицу допустимых отклонений вы видите ниже:
| Ряд | Допуск |
| E3 | ±50% |
| E6 | ±20% |
| E12 | ±10% |
| E24 | ±5% |
| E48 | ±2% |
| E96 | ±1% |
| E192 | ±0,5%, 0,25%, 0,1% и точнее |
Получается, что погрешность элементов, соответствующих величинам из E3, может отличаться в половину в обе стороны, тогда как у распространённого E24 всего лишь на 5 процентов. Рассмотрим типовые величины.
Для резисторов
На рынке можно найти сопротивления из всех существующих рядов, разве что E3 не встречаются в новых компонентах. В таблице ниже приведены значения для групп E3, E6, E12, E24, последние три встречаются чаще всего.

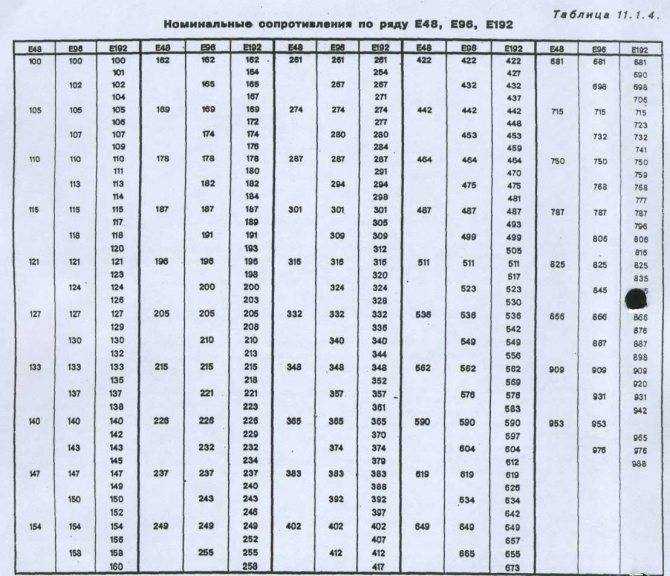

Также приводим величины из рядов номиналов E48, E96, E192.
Новички часто спрашивают: «Как пользоваться этими цифрами?»
Всё достаточно просто. Представим вы рассчитывали резистор для какой-то цепи. В результате получилось, что нужен элемент сопротивлением в 1170 Ом.
Проанализировав, какие можно купить в ближайшем магазине, решили, что нужно выбирать из объема значений E24 и увидели, что там есть числа 1,1 и 1,2. Эти числа нужно умножить или разделить на 10 столько раз, чтобы получилось приближенная к вашим расчетам величина, например:
1,1*10*10*10=1100 Ом
1,2*10*10*10=1200 Ом
Здесь 1200 Ом или 1,2 кОм ближе к 1170 Ом, чем 1,1 кОм. Значит вы уже выбрали подходящую величину из ряда номиналов E24. Таким образом вы можете подобрать соответствие расчетного резистора реальному, который сможете найти в продаже или у себя в закромах.
Для конденсаторов и индуктивности
С ёмкостью постоянных конденсаторов дело обстоит похожим образом. Но чаще всего встречаются в продаже элементы из рядов ЕЗ, Е6, Е12, Е24, реже Е48, Е96 и Е192. Это связано с тем, что конденсаторы с меньшим допуском изготовить сложно.
Способ использования приведённых выше таблиц аналогичен. Для примера ниже мы разместим таблицу с кодовым обозначением и номинальной ёмкостью конденсаторов из E3 и E6 в пико- нано- и микрофарадах.
Катушки индуктивности или, как их еще называют, дроссели выпускаются производителями по тем же правилам – индуктивность чаще всего соответствуют значениям из Е12 или Е24.
Стоит отметить, что в большинстве электронных схем не требуется высокая точность выбора радиоэлектронных компонентов и отклонение в 5 и даже в 10% считается вполне допустимым. Тем более, купив несколько одинаковых деталей, вы можете измерить их реальное сопротивление, индуктивность или ёмкость и отобрать наиболее приближенные к расчетным. Также учитывайте особенности работы устройства, например, как изменяются номиналы элементов при разных температурах. Это и все, что мы хотели рассказать вам о том, какие бывают ряды номиналов радиодеталей.
