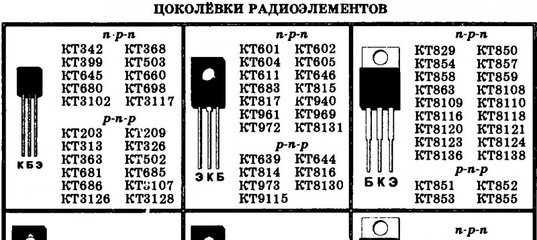

Технические характеристики
В начале технического описания производитель приводит предельно допустимые параметры. Эти данные играют большую роль при выборе транзистора, так как даже при кратковременном превышении данных значений транзистор может выйти из строя. Также недопустима долговременная работа прибора в условиях, когда рабочие характеристики равны максимальным.
После предельно допустимых параметров в технической документации на прибор обычно идут электрические характеристики KT940А. В таблице ниже приведены эти значения при температуре +25 ОС. Остальные условия, в которых тестировался транзистор, можно найти в столбце «Режимы измерения».
Применение. Блок питания 5…12 вольт
Данный БП подойдёт для питания приборов, имеющих небольшую мощность, например часов или радиоприемников. И хоть он проигрывает в мощности, его фишка в размерах. Всю конструкция свободно можно разместить внутри корпуса сетевой вилки.
Данный прибор питается переменным напряжением от 100 до 250 вольт, частотой от 50 до 500 герц. На его выходе, подбирая стабилизатор, можно добиться постоянного напряжения от 5 до 12 вольт. При напряжении на выходе равном 5 вольт, его номинальный ток нагрузки равен 20 мА. А максимальный ток, при том же напряжении на выходе равен 100 мА.

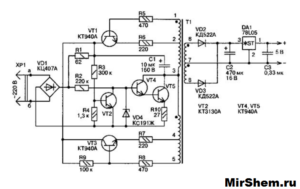

На изображении ниже приведём схему. Опишем её работу: Напряжение сети через диодный мост, обозначенный на рисунке VD1, поступает на делитель, состоящий из трёх резисторов R1, R3, R4, а с него на базу VT2. Одновременно через R2 напряжение подаётся на базу составного устройства состоящего из двух приборов VT4 и VT5.
В начале полупериода, до тех пор, пока разность потенциалов в общей точке коллекторов устройств VT1 и VT3 по отношению к эмиттеру прибора VT2 не будет больше 100 вольт, VT2 будет находиться в закрытом состоянии. При этом составной прибор VT4, VT5 будет открыт. В этот момент времени через переход эмиттер – коллектор открытого VT5, R1 и R10 электролитический конденсатор С1 заряжается.
При превышении напряжения в заданной точке предела 100 вольт происходит открытие VT2 и эмиттерный переход устройств VT4 и VT5 шунтируется и конденсатор С1 начинает разряжаться. Энергия разряда используется для питания автогенератора собранного на VT1 и VT3. Его частота примерно равна 60 Гц.
Стабилитрон VD4 ограничивает ток коллектора транзистора VT5 в момент включения.
На вторичной обмотке трансформатора Т1 появляется напряжение величиной 7 вольт, которое выпрямляется двумя диодами VD2 и VD3, после чего сглаживается электролитическим конденсатором С2. Установленный на выходе стабилизатора DA1 конденсатор С3 предназначен для уменьшения высокочастотных пульсаций.
В Т1 использованы два кольца из феррита марки 2000НМ. Их габариты К10х8х3. Обмотки номер 1-2 и 4-5 намотаны проводом ПЭВ-1-0,1 и имеют по 8 витков каждая. Этим же проводом намотаны 200 витков каждой из обмоток 2-3 и 3-4. Проводом ПЭВ-1-0,17 намотаны 6-7 и 7-8. В зависимости от выдаваемого напряжения эти обмотки имеют разное количество витков. Для 5 вольт нужно 14 витков, для 9 вольт – 22 витка, для 12 вольт – 28 витков.
