Что написано на SMD резисторах
Для поверхностного монтажа на печатных платах обычные виды резисторов применят неудобно. Поэтому были разработаны специальные технологии, позволяющие делать их маленькими — длинной и шириной в несколько миллиметров. Это позволяет использовать площадь плат по максимуму. Но на миниатюрных резисторах даже цветовую маркировку нанести сложно. Поэтому для SMD резисторов разработана своя маркировка — цифро-буквенная. Есть три варианта этой маркировки:
- три цифры;
- четыре цифры;
-
три цифры и буква.
Для резисторов SMD со средней погрешностью
Первые два варианта маркировки резисторов — три или четыре цифры — применяют для резисторов со средней погрешностью (допустимое отклонение 5-10%). В них первые две или три цифры — это номинал, последняя определяет множитель. Эта цифра, показывает в какую степень надо возвести 10. Для тех у кого нелады с возведением в степень, множитель прописан на рисунке ниже. Можно также сказать, что последняя цифра показывает, сколько нулей в множителе.
Правило расшифровки кодов номиналов SMD сопротивлений
Принцип нахождения номинала похож на цифро-буквенную маркировку советских резисторов. Первые две или три цифры надо умножить на множитель. Чтобы было понятнее, давайте разберем несколько примеров надписей на SMD сопротивлении. Множитель можно брать из таблицы на рисунке выше.
- 480 — 48 надо умножить на 1, то есть это резистор на 48 Ом;
- 313 — 31 надо умножить на 1000, получаем 31000 Ом или 31 кОм;
- 5442 — 544 надо умножить на 100, итого 54400 Ом или 54,4 кОм;
- 2115 — 211 с множителем 100 000, получаем 21 100 000 Ом или 21,1 МОм.
Но для маркировки низкоомных резисторов SMD — с сопротивлением менее 100 Ом — используют другую систему. Тут надо определиться с положением точки. Вместо точки ставят латинскую букву R. Пример есть на картинке ниже, разобраться несложно.
Маркировка низкоомных SMD резисторов
Если видите на корпусе резистора букву R, это значит, что номинал небольшой — не более 100 Ом. Иногда встречается вариант с буквой K. Этой буквой зашифровывают множитель 10³ или 1000. Этот тип обозначений создан по аналогии, то есть положение буквы обозначает наличие точки.
Из всех примеров разобрать стоит только K47, да еще, может быть 4K7. Остальные понять несложно. Итак, K47. Так как буква стоит перед цифрами, перед ними ставим запятую, а множитель известен — 1000. Так что получаем: 0,47 * 1000 Ом = 470 Ом. Второй пример: 4K7. Так как буква стоит между цифрами, ставим тут запятую, множитель все тот же — 1000. Получаем 4,7 * 1000 = 4700 Ом или 4,7 кОм.
Расшифровка кодов прецизионных резисторов СМД (повышенной точности)
Для резисторов поверхностного монтажа на печатных платах повышенной точности есть своя маркировка. Описана она в стандарте EIA-96. Применяется для изделий с возможными отклонениями по номиналу не более 1% (0,5%, 0,25%). На поверхности резистора стоят две цифры и одна буква (не R и не K), но значение у них другое:
две цифры обозначают код номинала (обратите внимание, не сам номинал, а его код);
буква — множитель.
Находится номинал в несколько шагов. Сначала по таблице находят код (на картинке ниже), по нему определяют номинал. По второй части таблицы находят множитель (выделен красным). Два найденных числа перемножают и получают номинал.
Таблица расшифровки кодов для SMD резисторов повышенной точности
Давайте разберем несколько примеров того, как определить номинал прецизионных резисторов SMD типа.
- 01С. Код 01 обозначает 100 Ом, буква С — множитель 100. Итого получаем номинал: 100*100 = 10000 Ом или 10 кОм.
- 30S. По таблице смотрим код 30. Он соответствует цифре 200. Буква S — множитель 0,01. Считаем номинал: 200 * 0,01 = 2 Ом.
- 11D. Расшифровка кода 11 — 127, под буквой D зашифрован множитель 1000. Итого получаем 127*1000 = 127 000 Ом или 127 кОм.
В общем, принцип понятен. Ищем код, множитель, перемножаем. В общем, ничего особенно сложного. Простая математика. Если с устным счетом «не очень» помочь может калькулятор. Еще вариант — найти программу, которая расшифровывает коды резисторов.
Мощность резистора по размеру
Внезапно, возникла проблема: на резисторах мощностью до 2 Вт не указана их мощность. А всё потому, что их мощность определяется размером:

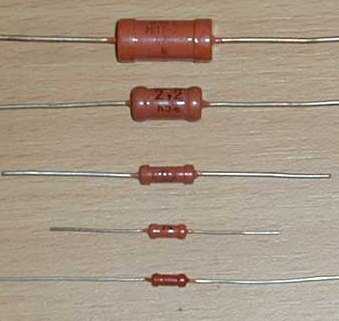

Таблица размер-мощность аксиальных (цилиндрических) резисторов. Начиная с 1 Вт и выше мощность резистора на схемах обозначается римскими цифрами (I, II, III, V и т. д.)
Но, всё не так однозначно. Бывают резисторы одинаковой мощности разного размера и разной мощности одинакового размера:

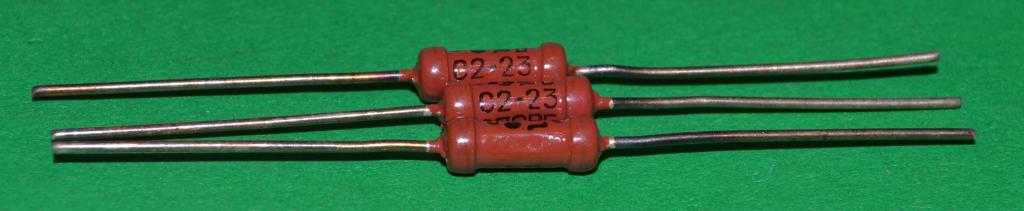

Аксиальные (с осевыми выводами) резисторы с внезапной маркировкой на них мощности ваттах (W)
Мощность чип-резисторов тоже связана с их размером:
Правая часть второй колонки (код типоразмера, состоящий из 4-х цифр) — кодирует длину (первые две цифры) и ширину (вторые две цифры) детали в 1/100 долях дюйма (точнее в 1/1000, а между двумя цифрами подразумевается десятичная точка)
Значения мощности в третьей колонке указаны при температуре 70°С и это некие «стандартные» значения, которые являются «круглыми» долями одного ватта: 0.031 — это 1/32 ватта, 0.05 — 1/20, 0.063 — 1/16 и т. д. Также у разных производителей существуют резисторы такого же размера повышенной мощности и пониженной .
Система обозначений резисторов
Сокращенная система обозначений резисторов введена в соответствии с ГОСТ 13453—68 с учетом вышеназванных групп и свойств резисторов и состоит из букв и цифр. Буквами обозначается группа резисторов: С — резисторы постоянные, СП — резисторы переменные. Первая цифра после букв указывает материал, из которого они изготовлены (1 —непроволочные тонкослойные углеродистые и бороуглеродистые; 2 — непроволочные тонкослойные металлопленочные и металлоокисные; 3 — непроволочные композиционные пленочные; 4 — непроволочные композиционные объемные; 5 — проволочные; 6—непроволочные тонкослойные металлизированные). Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида. Например, резистор С2-22 — постоянный непроволочный с порядковым номером разработки 22. С 1980 г. введена система сокращенных условных обозначений, в которой первый элемент — буква или сочетание букв — обозначает подкласс резистора (Р — постоянные резисторы, РП — переменные резисторы, HP — наборы резисторов); второй элемент — цифра обозначает группу резисторов по материалу резистивного элемента (1 — непроволочные, 2 — проволочные); третий элемент — цифра обозначает регистрационный номер конкретного типа резистора. Между вторым и третьим элементами ставится дефис. Например, резисторы переменные проволочные с номером 18 записываются РП2-18. Резисторы, которые изготовлялись до введения вышеуказанных систем сокращенных обозначений, имеют старые наименования, в основу которых положены отличительные признаки (вид токопроводящего материала, защиты и др.). К ним относятся резисторы типа ВС (высокостабильные), МЛТ (металлизированные лакированные теплостойкие) и другие.
Расшифровка маркировки советских резисторов
Маркировка советских резисторов МЛТ-1 и МЛТ-2 имеет буквенно-числовое обозначение и содержит:
- две цифры и букву;
- три цифры и букву.
Буквенный код:
- омы – R или Е;
- килоомы – К ;
- мегаомы – М.
Порядок расположения цифрового кода:
- номинал из целого числа ставился перед буквой – 33К (33 ома);
- номинал меньше единицы ставился после буквы – R 27 (0,27 ом), М68 (0,68 МОм или 680 КОм);
- номинал из целого числа с десятичной дробью разбивался на две части – целое число перед буквой, десятичную дробь после – 5K6 (5,6 КОм).
Еще одна цифра на корпусе означала отклонение от номинала сопротивления.
МЛТ-1
На корпус наносился код, которые обозначал:
- МЛТ – металлопленочный резистор с лаковым слоем термоустойчивый;
- 1– мощность рассеивания в ваттах;
- 47К – сопротивление 47 Ком;
- 5% – допустимое отклонение от номинала 5%.
Другие
Маленький размер корпуса резисторов мощностью менее 0,25 ватт не позволял нанести буквенно-числовой код, поэтому для них применялась маркировка, состоящая из четырех полос (колец) разного цвета.
Первая полоса наносилась ближе к краю резистора, остальные так, чтобы не затруднять чтение кода.
Цветовые полоски располагались слева направо и обозначали:
- Первая, вторая – номинал.
- Третья – множитель.
- Четвертая – отклонение от номинала в %.
Каждая цифра от 0 до 9 имела цветной код:
- черный – 0;
- коричневый – 1;
- красный – 2;
- оранжевый – 3;
- желтый – 4;
- зеленый – 5;
- синий – 6;
- фиолетовый – 7;
- серый – 8;
- белый – 9.
После цифр располагалась полоса, символизирующая десятичный множитель – на которое надо умножить число, образованное первыми двумя полосками:
- серебристый – 0,01;
- золотой – 0,1;
- черный – 10;
- коричневый – 100;
- красный – 1000;
- оранжевый – 10000;
- желтый – 100 000;
- зеленый – 10 000 000;
- синий – 1 000 000;
- фиолетовый – 10 000 000;
- серый – 100 000 000;
- белый – 1000 000 000.
Описание резисторов МЛТ
Постоянный резистор применяется для обеспечения нормальной работы компонентов электрической схемы в качестве ограничителя тока, делителя напряжения, шунта или нагрузки, монтируется навесным монтажом.

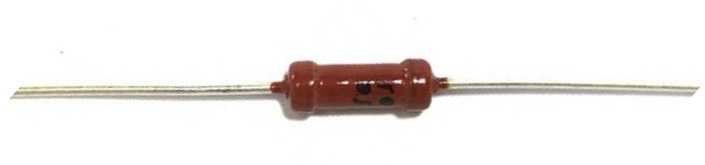

Как выглядят
Металлопленочный резистор состоит из керамической трубчатой основы с нанесенным на нее тонким слоем металлизированной пленки из специального резистивного материала. Величина номиналов сопротивления зависит от состава пленки и числа витков спирали, нарезанной на керамической основе.
По краям трубчатого основания надеты латунные колпачки с медными посеребренными проволочными выводами для монтажа в схему.
Для защиты от механических повреждений токоведущий слой покрыт влагостойкой органической эмалью с нанесенной на ней маркировкой.
Чаще всего эмалевое покрытие красного цвета с нанесенной на него буквенно-цифровой или цветовой маркировкой.
Какие особенности имеют
По способу изготовления резисторы МЛТ могут быть с нарезкой спиральной канавки и безнарезные. Наиболее надежными считаются безнарезные, омическое сопротивление которых до 2кОм.
Во время работы все резисторы нагреваются, рассеивая выделяющееся тепло. Расположение маломощных металлопленочных сопротивлений рядом с более мощными вызывает интенсивный нагрев и преждевременный выход элемента из строя – оптимальным считается расположение резистивных элементов на расстоянии двух диаметров между ними.
Эксплуатационный запас советских сопротивлений велик, однако они подвержены старению – при длительном хранении в отапливаемом помещении происходит окисление и кристаллизация проводящего слоя, отвердевание защитного покрытия.
Когда и кем производились
Металлопленочные резисторы выпускались с 1964 по 1993 годы – это были самые «ходовые» сопротивления в СССР, которые и сейчас используются многими радиолюбителями.
Заводы советской промышленности, занимающиеся выпуском металлопленочных резисторов – Нижегородский (сейчас НПО ЭРКОН), «Кермет» в Пензенской области.
Цветовая маркировка
Чтобы определить значение сопротивления резистора с цветовой маркировкой, сначала надо повернуть его таким образом, чтобы его серебряная или золотая полосы находились справа, а группа других полосок — слева. Если же вы не можете найти серебряную или золотую полоску, то надо повернуть резистор таким образом, чтобы группа полосок находилась с левой стороны.
Цвет полоски – закодированная цифра: Черный – 0 Коричневый – 1 Красный – 2 Оранжевый – 3 Желтый – 4 Зеленый – 5 Синий – 6 Фиолетовый – 7 Серый – 8 Белый – 9
Третья полоска имеет другое значение: она указывает количество нулей, которое следует добавить к полученному предыдущему цифровому значению.
Цвет полоски – Количество нулей Черный – Нет нулей — Коричневый – 1 – 0 Красный – 2 – 00 Оранжевый – 3 – 000 Желтый – 4 – 0000 Зеленый – 5 – 00000 Синий – 6 – 000000 Фиолетовый – 7 – 0000000 Серый – 8 – 00000000 Белый – 9 – 000000000
Следует помнить, что цветовая маркировка является вполне согласующейся и логичной, например, зеленый цвет означает либо величину 5 (для первых двух полосок), либо 5 нулей (для третьей полоски).
Сама последовательность цветов совпадает с последовательностью цветов в радуге (с красного по фиолетовый цвета) (!!!)
Если на резистор нанесена группа из четырех полосок вместо трех, то первые три полоски являются цифрами, а четвертая полоска означает количество нулей. Третья цифровая полоска дает возможность указать сопротивление резистора с более высокой точностью.
Давайте же рассмотрим неизвестный нам резистор.
В основном на резисторе бывают три, четыре, пять и даже шесть полосок. Первая полоска находится ближе всего к выводу резистора и ее делают шире, чем все другие полоски, но иногда это правило не соблюдается. Для того, чтобы не перелопачивать справочники по цветовой маркировке резисторов, в интернете можно скачать множество различных программ для определения номинала резистора.
Очень неплохой онлайн калькулятор вы также можете найти здесь.
Терморезисторы типоразмеров 0805 и 0603
|
Номиналом: 10 кОм, 22 кОм, 47 кОм, 100 кОм. |
NTC Термисторы EWTF03
Номиналом: 10 кОм, 22 кОм, 47 кОм, 100 кОм. |
| Маркир. | Номинал | I | Маркир. | Номинал | I | Маркир. | Номинал | I | Маркир. | Номинал |
| 0 Ом | I | I | I | |||||||
| 1R0 | 1 Ом | I | 101 | 100 Ом | I | 102 | 1кОм | I | 104 | 100кОм |
| 1R1 | 1,1 Ом | I | 111 | 110 Ом | I | 112 | 1,1кОм | I | 114 | 110кОм |
| 1R2 | 1,2 Ом | I | 121 | 120 Ом | I | 122 | 1,2кОм | I | 124 | 120кОм |
| 1R3 | 1,3 Ом | I | 131 | 130 Ом | I | 132 | 1,3кОм | I | 134 | 130кОм |
| 1R5 | 1,5 Ом | I | 151 | 150 Ом | I | 152 | 1,5кОм | I | 154 | 150кОм |
| 1R6 | 1,6 Ом | I | 161 | 160 Ом | I | 162 | 1,6кОм | I | 164 | 160кОм |
| 1R8 | 1,8 Ом | I | 181 | 180 Ом | I | 182 | 1,8кОм | I | 184 | 180кОм |
| 2R0 | 2,0 Ом | I | 201 | 200 Ом | I | 202 | 2,0кОм | I | 204 | 200кОм |
| 2R2 | 2,2 Ом | I | 221 | 220 Ом | I | 222 | 2,2кОм | I | 224 | 220кОм |
| 2R4 | 2,4 Ом | I | 241 | 240 Ом | I | 242 | 2,4кОм | I | 244 | 240кОм |
| 2R7 | 2,7 Ом | I | 271 | 270 Ом | I | 272 | 2,7кОм | I | 274 | 270кОм |
| 3R0 | 3,0 Ом | I | 301 | 300 Ом | I | 302 | 3,0кОм | I | 304 | 300кОм |
| 3R3 | 3,3 Ом | I | 331 | 330 Ом | I | 332 | 3,3кОм | I | 334 | 330кОм |
| 3R6 | 3,6 Ом | I | 361 | 360 Ом | I | 362 | 3,6кОм | I | 364 | 360кОм |
| 3R9 | 3,9 Ом | I | 391 | 390 Ом | I | 392 | 3,9кОм | I | 394 | 390кОм |
| 4R3 | 4,3 Ом | I | 431 | 430 Ом | I | 432 | 4,3кОм | I | 434 | 430кОм |
| 4R7 | 4,7 Ом | I | 471 | 470 Ом | I | 472 | 4,7кОм | I | 474 | 470кОм |
| 5R1 | 5,1 Ом | I | 511 | 510 Ом | I | 512 | 5,1кОм | I | 514 | 510кОм |
| 5R6 | 5,6 Ом | I | 561 | 560 Ом | I | 562 | 5,6кОм | I | 564 | 560кОм |
| 6R2 | 6,2 Ом | I | 621 | 620 Ом | I | 622 | 6,2кОм | I | 624 | 620кОм |
| 6R8 | 6,8 Ом | I | 681 | 680 Ом | I | 682 | 6,8кОм | I | 684 | 680кОм |
| 7R5 | 7,5 Ом | I | 751 | 750 Ом | I | 752 | 7,5кОм | I | 754 | 750кОм |
| 8R2 | 8,2 Ом | I | 821 | 820 Ом | I | 822 | 8,2кОм | I | 824 | 820кОм |
| 9R1 | 9,1 Ом | I | 911 | 910 Ом | I | 912 | 9,1кОм | I | 914 | 910кОм |
| 10R(100) | 10 Ом | I | 102 | 1кОм | I | 103 | 10кОм | I | 105 | 1МОм |
| 11R(110) | 11 Ом | I | 112 | 1,1кОм | I | 113 | 11кОм | I | 115 | 1,1МОм |
| 12R(120) | 12 Ом | I | 122 | 1,2кОм | I | 123 | 12кОм | I | 125 | 1,2МОм |
| 13R(130) | 13 Ом | I | 132 | 1,3кОм | I | 133 | 13кОм | I | 135 | 1,3МОм |
| 15R(150) | 15 Ом | I | 152 | 1,5кОм | I | 153 | 15кОм | I | 155 | 1,5МОм |
| 16R(160) | 16 Ом | I | 162 | 1,6кОм | I | 163 | 16кОм | I | 165 | 1,6МОм |
| 18R(180) | 18 Ом | I | 182 | 1,8кОм | I | 183 | 18кОм | I | 185 | 1,8МОм |
| 20R(200) | 20 Ом | I | 202 | 2,0кОм | I | 203 | 20кОм | I | 205 | 2,0МОм |
| 22R(220) | 22 Ом | I | 222 | 2,2кОм | I | 223 | 22кОм | I | 225 | 2,2МОм |
| 24R(240) | 24 Ом | I | 242 | 2,4кОм | I | 243 | 24кОм | I | 245 | 2,4МОм |
| 27R(270) | 27 Ом | I | 272 | 2,7кОм | I | 273 | 27кОм | I | 275 | 2,7МОм |
| 30R(300) | 30 Ом | I | 302 | 3,0кОм | I | 303 | 30кОм | I | 305 | 3,0МОм |
| 33R(330) | 33 Ом | I | 332 | 3,3кОм | I | 333 | 33кОм | I | 335 | 3,3МОм |
| 36R(360) | 36 Ом | I | 362 | 3,6кОм | I | 363 | 36кОм | I | 365 | 3,6МОм |
| 39R(390) | 39 Ом | I | 391 | 390 Ом | I | 393 | 39кОм | I | 395 | 3,9МОм |
| 43R(430) | 43 Ом | I | 431 | 430 Ом | I | 433 | 43кОм | I | 435 | 4,3МОм |
| 47R(470) | 47 Ом | I | 471 | 470 Ом | I | 473 | 47кОм | I | 475 | 4,7МОм |
| 51R(510) | 51 Ом | I | 511 | 510 Ом | I | 513 | 51кОм | I | 515 | 5,1МОм |
| 56R(560) | 56 Ом | I | 561 | 560 Ом | I | 563 | 56кОм | I | 565 | 5,6МОм |
| 62R(620) | 62 Ом | I | 621 | 620 Ом | I | 623 | 62кОм | I | 625 | 6,2МОм |
| 68R(680) | 68 Ом | I | 681 | 680 Ом | I | 683 | 68кОм | I | 685 | 6,8МОм |
| 75R(750) | 75 Ом | I | 751 | 750 Ом | I | 753 | 75кОм | I | 755 | 7,5МОм |
| 82R(820) | 82 Ом | I | 821 | 820 Ом | I | 823 | 82кОм | I | 825 | 8,2МОм |
| 91R(910) | 91 Ом | I | 911 | 910 Ом | I | 913 | 91кОм | I | 915 | 9,1МОм |
| 106 | 10МОм |
Резисторы или сопротивления, так же как и конденсаторы, являются самыми распространёнными компонентами электронных схем. Резисторы в исполнение для поверхностного монтажа изготавливаются посредством нанесения резистивной пасты на керамическую подложку и последующее ее спекание под воздействием высоких температур. На поверхности резистора как правило указывается номинал сопротивления в условном обозначении. Для увеличения рассеиваемой мощности и повышения стабильности характеристик керамическое основание может быть заменено на металлическое. SMD резисторы предназначены для автоматического монтажа и пайки посредством оплавления паяльной пасты в парогазовой фазе печи инфракрасного нагрева. Резисторы упаковываются в блистер ленту, которая в свою очередь наматывается на пластмассовую катушку.
Наряду с широкой номенклатурой пассивных компонентов: резисторов, конденсаторов, катушек индуктивности, дросселей, разъемов, переключателей, компания поставляет со склада активные компоненты: SMD транзисторы, SMD диоды, стабилитроны, светодиоды, микросхемы.
Стандартная цветовая маркировка
Для того, чтобы правильно проводить маркировку и таблицы получили широкое применение, были приняты международные стандарты, согласно которым на резистор могут быть нанесены от 3 до 6 полос, каждая из которых имеет определенное предназначение.
Рассмотрим особенности проведения стандартной цветовой маркировки:
- Маркировка с 3 полосами проводится следующим образом: первых 2 кольца обозначают цифры, 3 – множитель. 4 кольца нет, так как для всех подобных резисторов принятое отклонение составляет 20%.
- 4 кольца – маркировка, которая несколько отличается от предыдущего случая. Последнее кольцо означает отклонение. Все значения выбираются при помощи специальной таблицы. В данном случае отклонение составляет 5%, 10%.
- 5 колец означает минимальный показатель отклонения, до 0, 005%. В данном случае первые 3 кольца означают цифры, которые затем нужно умножить на множитель. Найти множитель можно по все той же таблице, искать нужно значение цвета 4 кольца.
- Есть варианты исполнения резисторов, которые имеют 6 колец. Их расшифровка проводится также, как и при 5 кольцах, только последнее из них означает температурный коэффициент изменения. Данное значение определяет то, насколько изменится показатель сопротивления при повышении температуры корпуса резистора.
Не все таблицы имеют столбец для расшифровки 6 кольца, что стоит учитывать.
Цветовая маркировка резисторов.
Большинство выводных резисторов имеют цветовую маркировку, такую как на этом рисунке. Она представляет из себя 4 или 5 полос (чаще всего, хотя их может быть, например, и 6) определенных цветов, и каждая из этих полос несет определенный смысл. Первые две полоски абсолютно всегда обозначают первые две цифры номинального сопротивления резистора. Если всего полосок 3 или 4, то третья полоса будет означать множитель, на который необходимо умножить число, полученное из первых двух полос. Когда на резисторе 4 полосы, то четвертая будет указывать на точность резистора.
А в случае, когда полос всего пять, то ситуация несколько меняется — первые три полосы означают три цифры сопротивления резистора, четвертая — множитель, пятая — точность. Соответствие параметров цветам приведено в таблице:
Тут есть еще один немаловажный момент, какую именно полосу считать первой. Чаще всего первой считается та полоса, которая находится ближе к краю резистора. Кроме того, можно заметить, что золотая и серебряная полосы не могут быть первыми, поскольку не несут информации о величине сопротивления. Поэтому если на резисторе есть полосы этого цвета и они расположены с краю, то можно точно утверждать, что первая полоса находится с противоположной стороны. Давайте рассмотрим практический пример:
Поскольку у нас здесь 5 полос, то первые три указывают на сопротивление резистора. Посмотрев нужные значения в таблице, мы получаем величину 510. Четвертая полоса — множитель — в данном случае он равен 103. И, наконец, пятая полоса — погрешность — 10%. В итоге мы получаем резистор 510 КОм, 10%.
В принципе, если нет желания разбираться с цветами и значениями, то можно обратиться к какому-нибудь автоматизированному сервису, определяющему сопротивление по цветовой маркировке. Нужно будет только выбрать цвета, которые нанесены на резистор, и сервис выдаст величину сопротивления и точность.
Итак, с цветовой маркировкой резисторов разобрались, переходим к следующему вопросу.
Обозначение резисторов на схеме.
Давайте рассмотрим обозначение резисторов на схемах. Существуют два возможных варианта:
Кроме того, используются немного измененные символы, которые характеризуют резисторы на схеме по величине номинальной мощности рассеивания. Тут возникает вполне закономерный вопрос — а что это за параметр такой — номинальная мощность рассеивания? При протекании тока через резистор в нем будет выделяться мощность, что приведет к нагреву резистора. И если мощность будет превышать допустимую величину, то резистор будет перегреваться и просто сгорит. Таким образом, номинальная рассеиваемая мощность — это величина мощности, которая может рассеиваться резистором без превышения предельно допустимой температуры. То есть если мощность в цепи будет меньше или равна номинальной, то с резистором все будет в порядке. Вернемся к обозначению резисторов:
Так обозначаются наиболее часто встречающиеся на схемах резисторы в зависимости от их номинальной рассеиваемой мощности. Тут даже особо нечего дополнительно комментировать.
Сопротивление резистора на схемах указывается рядом с условным обозначением, причем единицу измерения обычно опускают. Если увидите на схеме рядом с резистором число 68, то не сомневайтесь — сопротивление резистора равно 68 Ом. Если же величина сопротивления составляет, к примеру, 1500 Ом (1,5 КОм), то на схеме будет обозначение «1.5 К»:
С этим все просто. Несколько сложнее ситуация обстоит с цветовой маркировкой резисторов. Сейчас разберемся и с этим.
Таблица кодов SMD резисторов и их значений
- Код smd
- Значение
- Код smd
- Значение
- Код smd
- Значение
- Код smd
- Значение
| R10 | 0.1 Ом | 1R0 | 1 Ом | 100 | 10 Ом | 101 | 100 Ом |
| R11 | 0.11 Ом | 1R1 | 1.1 Ом | 110 | 11 Ом | 111 | 110 Ом |
| R12 | 0.12 Ом | 1R2 | 1.2 Ом | 120 | 12 Ом | 121 | 120 Ом |
| R13 | 0.13 Ом | 1R3 | 1.3 Ом | 130 | 13 Ом | 131 | 130 Ом |
| R15 | 0.15 Ом | 1R5 | 1.5 Ом | 150 | 15 Ом | 151 | 150 Ом |
| R16 | 0.16 Ом | 1R6 | 1.6 Ом | 160 | 16 Ом | 161 | 160 Ом |
| R18 | 0.18 Ом | 1R8 | 1.8 Ом | 180 | 18 Ом | 181 | 180 Ом |
| R20 | 0.2 Ом | 2R0 | 2 Ом | 200 | 20 Ом | 201 | 200 Ом |
| R22 | 0.22 Ом | 2R2 | 2.2 Ом | 220 | 22 Ом | 221 | 220 Ом |
| R24 | 0.24 Ом | 2R4 | 2.4 Ом | 240 | 24 Ом | 241 | 240 Ом |
| R27 | 0.27 Ом | 2R7 | 2.7 Ом | 270 | 27 Ом | 271 | 270 Ом |
| R30 | 0.3 Ом | 3R0 | 3 Ом | 300 | 30 Ом | 301 | 300 Ом |
| R33 | 0.33 Ом | 3R3 | 3.3 Ом | 330 | 33 Ом | 331 | 330 Ом |
| R36 | 0.36 Ом | 3R6 | 3.6 Ом | 360 | 36 Ом | 361 | 360 Ом |
| R39 | 0.39 Ом | 3R9 | 3.9 Ом | 390 | 39 Ом | 391 | 390 Ом |
| R43 | 0.43 Ом | 4R3 | 4.3 Ом | 430 | 43 Ом | 431 | 430 Ом |
| R47 | 0.47 Ом | 4R7 | 4.7 Ом | 470 | 47 Ом | 471 | 470 Ом |
| R51 | 0.51 Ом | 5R1 | 5.1 Ом | 510 | 51 Ом | 511 | 510 Ом |
| R56 | 0.56 Ом | 5R6 | 5.6 Ом | 560 | 56 Ом | 561 | 560 Ом |
| R62 | 0.62 Ом | 6R2 | 6.2 Ом | 620 | 62 Ом | 621 | 620 Ом |
| R68 | 0.68 Ом | 6R8 | 6.8 Ом | 680 | 68 Ом | 681 | 680 Ом |
| R75 | 0.75 Ом | 7R5 | 7.5 Ом | 750 | 75 Ом | 751 | 750 Ом |
| R82 | 0.82 Ом | 8R2 | 8.2 Ом | 820 | 82 Ом | 821 | 820 Ом |
| R91 | 0.91 Ом | 9R1 | 9.1 Ом | 910 | 91 Ом | 911 | 910 Ом |
- Код smd
- Значение
- Код smd
- Значение
- Код smd
- Значение
- Код smd
- Значение
| 102 | 1 кОм | 103 | 10 кОм | 104 | 100 кОм | 105 | 1 МОм |
| 112 | 1.1 кОм | 113 | 11 кОм | 114 | 110 кОм | 115 | 1.1 МОм |
| 122 | 1.2 кОм | 123 | 12 кОм | 124 | 120 кОм | 125 | 1.2 МОм |
| 132 | 1.3 кОм | 133 | 13 кОм | 134 | 130 кОм | 135 | 1.3 МОм |
| 152 | 1.5 кОм | 153 | 15 кОм | 154 | 150 кОм | 155 | 1.5 МОм |
| 162 | 1.6 кОм | 163 | 16 кОм | 164 | 160 кОм | 165 | 1.6 МОм |
| 182 | 1.8 кОм | 183 | 18 кОм | 184 | 180 кОм | 185 | 1.8 МОм |
| 202 | 2 кОм | 203 | 20 кОм | 204 | 200 кОм | 205 | 2 МОм |
| 222 | 2.2 кОм | 223 | 22 кОм | 224 | 220 кОм | 225 | 2.2 МОм |
| 242 | 2.4 кОм | 243 | 24 кОм | 244 | 240 кОм | 245 | 2.4 МОм |
| 272 | 2.7 кОм | 273 | 27 кОм | 274 | 270 кОм | 275 | 2.7 МОм |
| 302 | 3 кОм | 303 | 30 кОм | 304 | 300 кОм | 305 | 3 МОм |
| 332 | 3.3 кОм | 333 | 33 кОм | 334 | 330 кОм | 335 | 3.3 МОм |
| 362 | 3.6 кОм | 363 | 36 кОм | 364 | 360 кОм | 365 | 3.6 МОм |
| 392 | 3.9 кОм | 393 | 39 кОм | 394 | 390 кОм | 395 | 3.9 МОм |
| 432 | 4.3 кОм | 433 | 43 кОм | 434 | 430 кОм | 435 | 4.3 МОм |
| 472 | 4.7 кОм | 473 | 47 кОм | 474 | 470 кОм | 475 | 4.7 МОм |
| 512 | 5.1 кОм | 513 | 51 кОм | 514 | 510 кОм | 515 | 5.1 МОм |
| 562 | 5.6 кОм | 563 | 56 кОм | 564 | 560 кОм | 565 | 5.6 МОм |
| 622 | 6.2 кОм | 623 | 62 кОм | 624 | 620 кОм | 625 | 6.2 МОм |
| 682 | 6.8 кОм | 683 | 68 кОм | 684 | 680 кОм | 685 | 6.8 МОм |
| 752 | 7.5 кОм | 753 | 75 кОм | 754 | 750 кОм | 755 | 7.5 МОм |
| 822 | 8.2 кОм | 823 | 82 кОм | 824 | 820 кОм | 815 | 8.2 МОм |
| 912 | 9.1 кОм | 913 | 91 кОм | 914 | 910 кОм | 915 | 9.1 МОм |
Современные резисторы
Обычно при появлении в разговоре темы о современных резисторах у собеседников начинает портиться настроение. А дело всё в том, что на них нет привычной всем буквенной или числовой маркировки. Определить их характеристики можно при наличии таблицы, но тратить при этом придется невероятно огромное количество времени, т.к. все параметры зашифрованы в различных цветах и расположениях полосок на конденсаторе.
Современный резистор с цветными полосками
Для определения характеристик этого элемента для начала необходимо его развернуть так, чтобы золотистая либо серебристая полоса оказалась по правую руку. При отсутствии таковой нужно посмотреть, к какой стороне ближе находятся несколько полос и развернуть, чтобы они оказались по левую руку.
Далее, определяется цвет двух первых полос, при этом каждый из них имеет своё цифровое обозначение. Полоска может быть:
- Чёрная – 0;
- Коричневая -1;
- Красная – 2;
- Оранжевая – 3;
- Жёлтая – 4;
- Зелёная – 5;
- Синяя – 6;
- Фиолетовая – 7;
- Серая – 8;
- Белая — 9 .
Ещё одна полоса покажет число нулей, необходимое к добавлению к цифрам, получившимся из первых двух. Итак, если полоса:
- Чёрная – нет нулей;
- Коричневая – 0 (1);
- Красная – 00 (2);
- Оранжевая – 000 (3);
- Жёлтая – 0000 (4);
- Зелёная – 00000 (5);
- Синяя – 000000 (6);
- Фиолетовая – 0000000 (7);
- Серая – 00000000 (8);
- Белая – 000000000 (9).
При условии, что полосок на резисторе не 3, а 4 (не считая серебристой или золотистой), то первые три – цифры, а 4-я – количество нулей.
Обычно на элементе 3 или 4 полосы, но бывает и 5-6. Начинать следует с более широкой, но иногда производитель не отмечает её. Находиться она будет ближе к выводу.
Но вообще, для того, чтобы определить технические характеристики резистора, проще обратиться к онлайн-калькулятору, который всегда можно найти в сети интернет. У многих радиолюбителей такие программы уже установлены в компьютерах. Останется лишь отметить нужные цвета и калькулятор определит все параметры.
SMD резисторы
Маркировка советских резисторов
Первым делом давайте разберемся с советскими резисторами. Хоть ты что делай, а от советской электроники не убежишь. Поэтому, немного теории вам не повредит.
Первым взглядом мы должны оценить, какую максимальную мощность может рассеивать резистор. Сверху вниз, внизу на фото, резисторы по мощностям: 2 Ватта, 1 Ватт, 0.5 Ватт, 0.25 Ватт, 0.125 Ватт. На резисторах мощностью 1 и 2 Ватта пишут МЛТ-1 и МЛТ-2 соответственно.
МЛТ – это разновидность самых распространенных советских резисторов, от сокращенных названий Металлопленочный, Лакированный, Теплоустойчивый. У других же резисторов мощность можно прикинуть по габаритам. Чем больше резистор по габаритам, тем больше мощности он может рассеять в окружающее пространство.
Единицы измерения в МЛТэшках – Омы – обозначают как R или E. Килоомы – буковкой “К”, Мегаомы буковкой “М”. Здесь все просто. Например, 33Е (33 Ома); 33R (33 Ома); 47К (47 кОм); 510К (510 кОм); 1.0М (1 МОм). Есть также фишка такая, что буквы могут опережать цифры, например, K47 означает, что сопротивление равно 470 Ом, M56 – 560 Килоом. А иногда, чтобы не заморачиваться с запятыми, тупо толкают туда буковку, например. 4K3 = 4.3 Килоом, 1М2 – 1.2 Мегаома.
Давайте рассмотрим нашего героя. Смотрим сразу на обозначение. 1К0 или словами ” один ка ноль”. Значит, его сопротивление должно быть 1,0 Килоом.
Давайте убедимся, так ли это на самом деле?
Ну да, все сходится с небольшой погрешностью.
Резистор ОМЛТ-2, 0
Справочник содержания драгоценных металлов в радиодеталях, создан на основе справочных данных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах, этикетках и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.
Содержание драгоценных металлов в резисторе: ОМЛТ-2, 0
Золото: 0 Серебро: 0.0058 Платина: 0 МПГ: 0 По данным: Справочник по драгоценным металлам ПРИКАЗ №70
В постоянных резисторах содержится только серебро, которое нанесено на выводы. С переменными резисторами все лучше, в них может содержатся золото, серебро, платина и сплавы палладия. Особо богаты на драгметаллы претензионные переменные резисторы.
Сопротивление резистора – его основная характеристика. Основной единицей электрического сопротивления является ом (Ом). На практике используются также производные единицы – килоом (кОм), мегаом (МОм), гигаом (ГОм). Драгоценные металлы в основном содержатся в переменных и построечных резисторах, в них часто используется палладий в виде бегунков или проволоки реохорды.
Типы резисторов
Существует три основных типа резисторов: Переменный резистор – это резистор, у которого электрическое сопротивление между подвижным контактом и выводами резистивного элемента можно изменять механическим способом. Постоянные резисторы, сопротивление у данного резистора не изменить. Как правило имеют только два вывода. В данных резисторах может содержаться только серебро, в виде посеребренных выводов. Нелинейные. Сопротивление компонентов этого типа изменяется под воздействием температуры (терморезисторы), светового излучения (фоторезисторы), напряжения (варисторы) и других величин.
Основные характеристики резисторов
Номинальное сопротивление (Ом, кОм, мОм). Максимальная рассеиваемая мощность (0,25 Вт, 0,5 Вт, 1 Вт, и т.д.) Допуск или класс точности (от этого значения зависит допустимый разброс параметров резистора).
Примеры буквенно-цифрового обозначения резистора
Примеры буквенно-цифрового обозначения для сопротивления, выраженного целым числом: 47 Ом – 47 R; 47 кОм – 47 K; 47 МОм – 47 M. Если для выражения величины сопротивления используется десятичная дробь, то порядок расположения цифр и букв будет иным, например: 0,47 Ом – R 47; 0,47 кОм – K 47; 0,47 МОм – M 47. Если сопротивление выражается числом, отличным от нуля и с десятичной дробью, то буква в обозначении играет роль запятой, например: 4,7 Ом – 4R7; 4,7 кОм – 4K7; 4,7 МОм – 4M7. Допустимая погрешность обозначается в % и проставляется после номинального значения, например ±7%, ±10%, ±40%. Класс точности может определяться буквой, в зависимости от производителя, – русской или латинской.
Кодовая маркировка резисторов.
Помимо цветовой маркировки используется так называемая кодовая. Для обозначения номинала резистора в данном случае используются буквы и цифры (четыре или пять знаков). Первые знаки (все, кроме последнего) используются для обозначения номинала резистора и включают в себя две или три цифры и букву. Буква определяет положение запятой десятичного знака, а также множитель. Последний же символ определяет допустимое отклонение сопротивления резистора. Возможны следующие значения:
Для букв, обозначающих множитель возможны такие варианты:
Давайте для наглядности рассмотрим несколько примеров:
С этим типом маркировки тоже разобрались, теперь изучим всевозможные способы маркировки SMD резисторов.
