Какие бывают переменные резисторы?

Что нужно учесть при выборе ЦП

При необходимости купить цифровой потенциометр следует знать, на какие его параметры обращать внимание. Среди них:

  • Уровень входного сигнала (напряжение).
  • Максимальный показатель мощности и тока.
  • Импеданс (показатель полного сопротивления).
  • Уровень разрешения.
  • Количество каналов.
  • Линейность сопротивления.
  • Положение при включении.
  • Наличие или отсутствие энергозависимой памяти.
  • Интерфейс резистора.
  • Размер устройства.

Отдавать предпочтение нужно тому ЦП, параметры которого больше всего подходят под конкретную задачу. Например, последний показатель крайне важен для приложений и схем, критически ограниченных по размеру. Хотя некоторые пользователи отмечают, что можно сделать подобный потенциометр своими руками, такая работа не стоит затраченного времени и сил. В продаже настолько большой выбор ЦП, да еще по доступной цене, что можно подобрать для любых целей и устройств.

Маркировка переменных резисторов

Российская маркировка переменных сопротивлений до 1980 года – например, СП4-18:

  1. Тип изделия обозначается СП.
  2. Первая цифра – разновидность материала и технология изготовления – 4.
  3. Вторая – регистрационный номер типа резистора –18.

Маркировка группы по технологии изготовления и материалу:

  • 1 – непроволочные тонкослойные углеродистые и бороуглеродистые;
  • 2 – непроволочные тонкослойные металлопленочные и металлооксидные;
  • 3 – непроволочные композиционные пленочные;
  • 4 – непроволочные композиционные объемные;
  • 5 – проволочные;
  • 6 – непроволочные тонкослойные металлизированные.

Сейчас действует новая система маркировки переменных и подстроечных резисторов – например, РП1-46:

  1. Тип изделия обозначается РП.
  2. Первая цифра определяет группу по материалу резистивного элемента (1 – непроволочные, 2 – проволочные и металлофольговые).
  3. Вторая цифра – регистрационный номер разработки конкретного типа сопротивления.

Таблица номиналов

1 Ом 10 Ом 100 Ом 1 кОм 10 кОм 100 кОм 1 МОм 10 МОм
1.5 Ом 15 Ом 150 Ом 1.5 кОм 15 кОм 150 кОм 1.5 МОм 15 МОм
2.2 Ом 22 Ом 220 Ом 2.2 кОм 22 кОм 220 кОм 2.2 МОм 22 МОм
3.3 Ом 33 Ом 330 Ом 3.3 кОм 33 кОм 330 кОм 3.3 МОм 33 МОм
4.7 Ом 47 Ом 470 Ом 4.7 кОм 47 кОм 470 кОм 4.7 МОм 47 МОм
6.8 Ом 68 Ом 680 Ом 6.8 кОм 68 кОм 680 кОм 6.8 МОм 68 МОм

Что это за резистор — подстроечный

Подстроечный резистор — это миниатюрная версия стандартного переменного резистора. Они разработаны для установки непосредственно на печатную плату и регулируются только при настройке схемы. Например, для настройки чувствительности какого-нибудь датчика или установки усиления усилителя мощности.
В литературе зачастую под подстроечными резисторами и переменными понимаются разные элементы цепи, хотя, строго говоря, любой подстроечный резистор также является и переменным в силу того факта, что его сопротивление можно изменить.

Для управления подстроечным резистором нужна маленькая отвертка или что-то другое, похожее на нее. Так же, как и подстроечные конденсаторы, подстроечные резисторы бывают однооборотные и многооборотный, сделанные по принципу червячной передачи.

Но в отличие от них, для работы с подстроечным резистором не нужна специальная настроечная отвертка. Близкое нахождение вблизи резистора руки или стальной отвертки никак не влияет на его сопротивление. Подстроечный резистор регулируется обычной отверткой, которая вставляется в специальный паз регулировочного механизма, связанного с круговым ползунком.

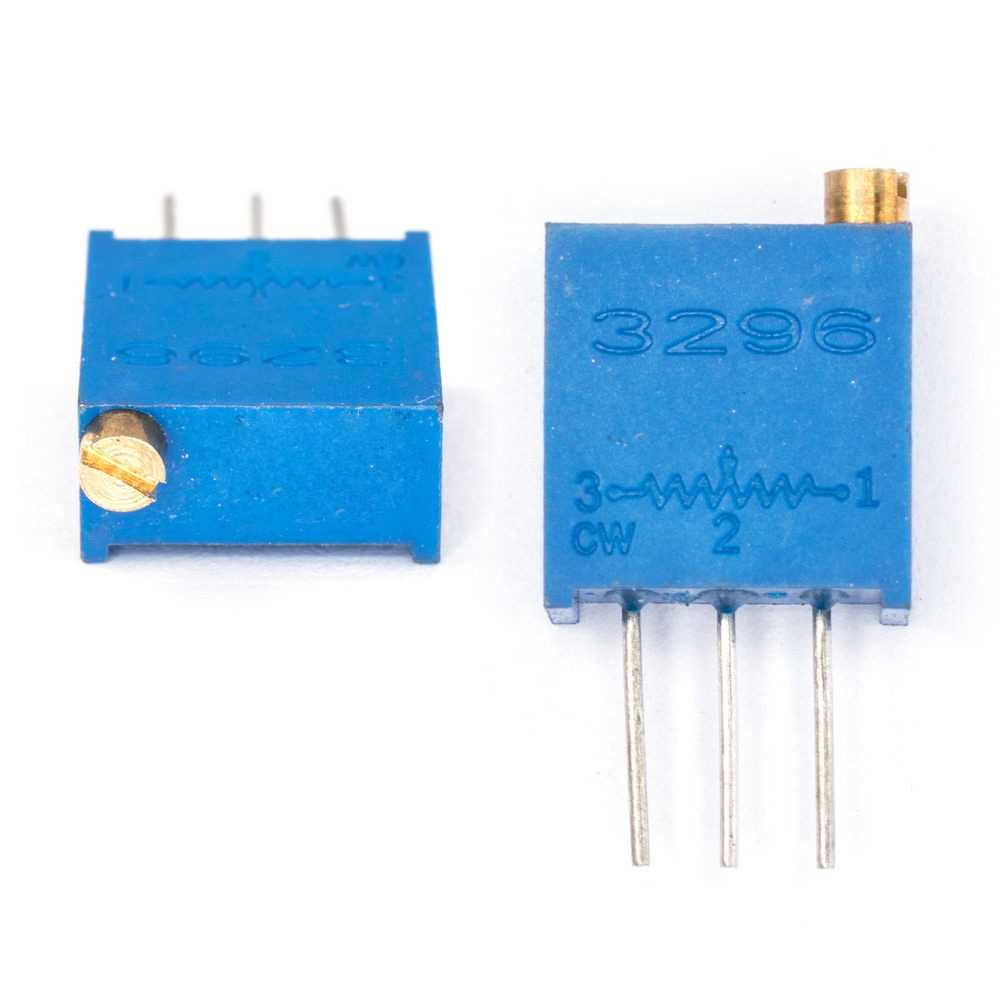

Многооборотные подстроечные резисторы используются в тех участках схемы, где нужна прецизионная точность в установке нужного сопротивления. Однооборотными подстроечными резисторами большой точности настройки добиться невозможно.

Подстроечные резисторы служат для одноразовой настройки сопротивления, например в качестве потенциометров на схемах обратной связи импульсных источников питания всегда можно встретить подстроечные резисторы. Существуют также многооборотные подстроечные резисторы.

Подстроечные резисторы имеют небольшие габаритные размеры, и рассчитаны всего на несколько циклов регулировки с целью предварительной или профилактической настройки оборудования, и больше их, как правило, не трогают.

Поэтому подстроечные резисторы не являются очень стойкими и прочными, по сравнению с переменными резисторами, и рассчитаны максимум на несколько десятков циклов регулировки. Очевидно, что подстроечный резистор никогда не заменит переменный, и если этот принцип нарушить, то можно поплатиться низкой надежностью конструируемого устройства.

Назначение

Резисторы ‒ пассивный элемент электрической цепи, не преобразующий энергию из одного вида в другой. Они обладают активным сопротивлением. Их основной характеристикой является номинальная резистентность. Не менее важна такая характеристика, как мощность.

Переменные резисторы могут менять сопротивление с помощью доступного регулировочного органа. Выступают регулятором тока или напряжения.

У подстроечных резисторов имеется орган управления, с помощью которого изменяется сопротивление, но он недоступен для ручной настройки. Для этого надо применять специальную отвёртку. Эти резисторы применяются только для настройки режимов работы технического устройства и не предназначены для частого использования.

Маркировка переменных резисторов

Российская маркировка переменных сопротивлений до 1980 года – например, СП4-18:

  1. Тип изделия обозначается СП.
  2. Первая цифра – разновидность материала и технология изготовления – 4.
  3. Вторая – регистрационный номер типа резистора –18.

Маркировка группы по технологии изготовления и материалу:

  • 1 – непроволочные тонкослойные углеродистые и бороуглеродистые;
  • 2 – непроволочные тонкослойные металлопленочные и металлооксидные;
  • 3 – непроволочные композиционные пленочные;
  • 4 – непроволочные композиционные объемные;
  • 5 – проволочные;
  • 6 – непроволочные тонкослойные металлизированные.

Сейчас действует новая система маркировки переменных и подстроечных резисторов – например, РП1-46:

  1. Тип изделия обозначается РП.
  2. Первая цифра определяет группу по материалу резистивного элемента (1 – непроволочные, 2 – проволочные и металлофольговые).
  3. Вторая цифра – регистрационный номер разработки конкретного типа сопротивления.

Таблица номиналов

1 Ом 10 Ом 100 Ом 1 кОм 10 кОм 100 кОм 1 МОм 10 МОм
1.5 Ом 15 Ом 150 Ом 1.5 кОм 15 кОм 150 кОм 1.5 МОм 15 МОм
2.2 Ом 22 Ом 220 Ом 2.2 кОм 22 кОм 220 кОм 2.2 МОм 22 МОм
3.3 Ом 33 Ом 330 Ом 3.3 кОм 33 кОм 330 кОм 3.3 МОм 33 МОм
4.7 Ом 47 Ом 470 Ом 4.7 кОм 47 кОм 470 кОм 4.7 МОм 47 МОм
6.8 Ом 68 Ом 680 Ом 6.8 кОм 68 кОм 680 кОм 6.8 МОм 68 МОм

Принцип работы переменного резистора

Элемент электрической схемы, сопротивление которого можно изменять от нуля до номинального значения, называется переменным резистором и позволяет вручную плавно регулировать величину сопротивления для обеспечения нормальной работы остальных компонентов электрической схемы.

Устройство

Переменное сопротивление состоит из:

  • резистивного элемента, который определяет номинал сопротивления, с припаянными по краям двумя фиксированными выводами для подключения в схему;
  • подвижного подпружиненного третьего контакта (ползунка, бегунка), который можно передвигать по металлической или металлизированной дорожке (коллектору), уменьшая или увеличивая сопротивление;
  • ручки, которая управляет регулировочным механизмом.

Конструктивное исполнение:

  1. Поворотный – токопроводящий элемент выполняется в виде кольца (подковы), ползунок перемещается поворотным регулировочным механизмом при помощи специальной ручки. Поворотные резисторы могут быть однооборотные и многооборотные.
  2. Движковый – величина сопротивления регулируется прямым перемещением ползунка по токопроводящему элементу.

Для чего используется

Регулируемый резистор плавно изменяет параметры электрической цепи непосредственно во время работы.

Применяется во многих электроприборах и бытовых устройствах – в качестве потенциометрических датчиков разного назначения и для регулировки громкости и тембра звука, настройки частоты радиоприема, яркости свечения светодиодов или температуры нагрева простым поворотом ручки-регулятора.

Чем отличается от подстроечного

Подстроечный резистор компактного размера, устанавливается непосредственно на электронной плате и применяется для вывода схемы в нужный режим только на стадии настройки и наладки, после чего фиксируется краской или клеем.

Для регулировки подстроечного сопротивления используется отвертка, которая вставляется в специальный паз регулировочного механизма, связанного с круговым ползунком.

SMD резисторы

SMT технология (от англ. Surface Mount Technology) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов  – SMD резистор.

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.
