Размеры малогабаритных подстроечных резисторов.
На рисунке ниже вы можете видеть малогабаритные подстроечные резисторы (триммеры) Bourns и их габаритные размеры
Обратите внимание, что некоторые типы этих резисторов оказались 100% аналогами отечественных подстроечных резисторов: 3329Н — СПЗ-19А; 3362Р — СПЗ-19А; 3329Н — СПЗ-19Б; 3296W — СП5–2ВБ-0,5 Вт. Номинал на корпусе также обозначается цифровым кодом (можно видеть в таблице ниже)
Подстроечные резисторы BOURNS бывают разного конструктивного исполнения. Они обозначаются при помощи кода, который состоит из 4 цифр, обозначающих модель, буквы — характеризуют тип, цифры, описывают особенности конструкции и 3 цифр, которые обозначают номинал. Например, 3214W-1–103. Стандартный ряд номиналов подстроечных резисторов: 10, 20, 50, 100, 200, 500, 1К, 2К, 5К, 10К, 20К, 25К, 50К, 100К, 200К, 250К, 500К, 1М.
Последняя цифра в обозначении номинала говорит о показателе степени числа 10, на которую необходимо умножить 2 первые цифры.
Резисторы относятся к наиболее простым, с точки зрения понимания и конструктивного исполнения, радиоэлектронным элементам. Однако при этом они занимают лидирующее место по применению в схемах различных электронных устройств
Поэтому очень важно научится применять их в практических целях, уметь самостоятельно рассчитать необходимые параметры и правильно выбрать резистор с соответствующими характеристиками. Этим и другим вопросам посвящена данная статья
Основное назначение резисторов – ограничивать величину тока и напряжения в электрической цепи с целью обеспечения нормального режима работы остальных электронных компонентов электрической схемы, таких как транзисторы, диоды, светодиоды, микросхемы и т.п.
Главнейшим параметром любого резистора является сопротивление. Именно благодаря наличию сопротивления электронам становится сложнее перемещаться по электрической цепи, в результате чего снижается величина тока. Ввиду этого, сопротивление выполняет не только положительную роль – ограничивает ток, протекающий через другие радиоэлектронные элементы, но также является и паразитным явлением – снижает коэффициент полезного действия всего устройства. К паразитным относятся сопротивления проводов, различных соединений, разъемов и т.п. и его стремятся снизить.
Первооткрывателей такого свойства электрической цепи, как сопротивление является выдающийся немецкий ученый Георг Симон Ом, поэтому за единицу измерения электрического сопротивления приняли Ом. Наиболее практическое применение получили килоомы, мегаомы и гигаомы.
Расширенный список сокращений и приставок системы СИ физических величин, используемых в радиоэлектронике. Максимальное значение 1018 – экса, а минимальное – 10-18 – атто. Надеюсь, приведенная таблица станет полезной.
Условно резисторы подразделяются на два больших подвида: постоянные и переменные.
Постоянные резисторы
Постоянные резисторы могут иметь различное конструктивное исполнение, в основном отличающееся внешним видом и размерами. Характерной особенностью постоянных резисторов является постоянное значение сопротивления, которое не предусматривается изменять в процессе эксплуатации радиоэлектронной аппаратуры.

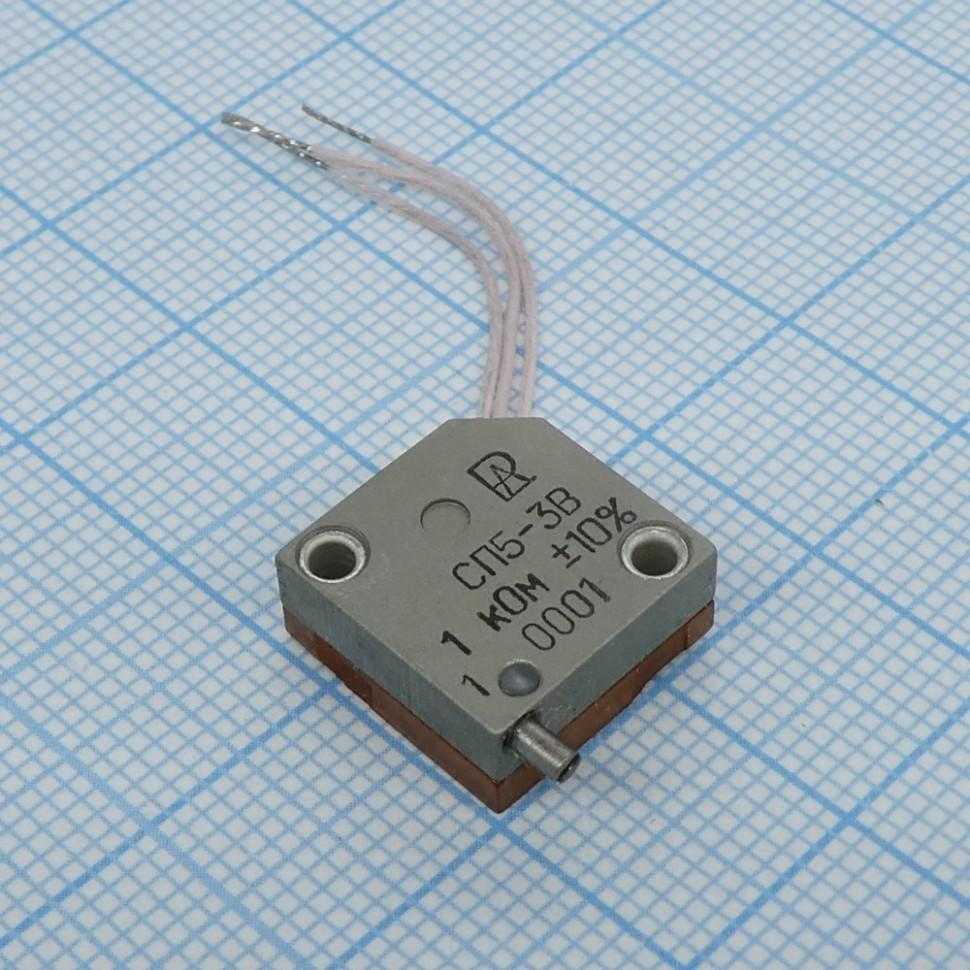

Резисторы СП5-2, СП5-3
Теги: сп5-2, сп5-3, резистор сп5-2, резистор сп5-3, сп5-2 характеристики, сп5-3 характеристики, сп5-2в, сп5-3в, резистор 100Ом – 47кОм, переменные проволочные резисторы сп5-2, переменные проволочные резисторы сп5-3, переменные резисторы сп5-2, переменные резисторы сп5-3, резистор сп5-2 купить, резистор сп5-3 купить, потенциометр сп5-3, потенциометр сп5-2, сп5-2в диапазон регулировки, сп5-3в диапазон регулировки, переменный подстроечный резистор сп5-3, переменный подстроечный резистор сп5-2, сп5-2 описание, сп5-3 описание, сп5-3 маркировка, сп5-2 маркировка, сп5-2 параметры, сп5-2 габариты, сп5-3 габариты, сп5-3 сопротивление, сп5-2 сопротивление, сп5-2 мощность, сп5-3 мощность, сп5-2 диапазон сопротивлений, сп5-3 приемка. Купить оптом и в розницу, доставка по России ТК «Деловые Линии» и «СДЭК» — Москва (МСК), Санкт-Петербург (СПБ), Екатеринбург (ЕКБ), Новосибирск, Нижний Новгород, Ростов-на-Дону, Воронеж, Челябинск, Казань, Пермь, Краснодар, Уфа, Красноярск, Самара, Саратов, Омск, Ярославль, Чебоксары, Ставрополь, Рязань, Ижевск, Пенза, Тула, Томск, Иркутск, Тюмень, Калининград, Киров, Тольятти, Брянск, Волгоград, Новокузнецк, Тверь, Смоленск, Барнаул, Калуга, Владивосток, Кемерово, Липецк, Ульяновск, Владимир, Мытищи, Хабаровск, Оренбург, Орёл, Иваново, Курск, Саранск, Белгород, Йошкар-Ола, Мурманск, Тамбов, Великий Новгород, Люберцы, Сургут, Петрозаводск, Астрахань, Кострома, Подольск, Набережные Челны, Сочи, Сергиев Посад, Вологда, Архангельск, Курган, Старый Оскол, Чита, Серпухов, Миасс, Красногорск, Нижний Тагил, Королёв, Магнитогорск, Одинцово, Волжский, Балашиха, Химки, Махачкала, Череповец, Раменское, Псков, Великие Луки, Улан-Удэ, Пушкино, Новочеркасск, Обнинск, Таганрог, Вяземский, Нижневартовск, Северодвинск, Дубна, Арзамас, Пятигорск, Благовещенск, Жуковский, Ивантеевка, Волгодонск, Бийск, Щелково, Фрязино, Бердск, Абакан, Коломна, Рыбинск, Муром, Нальчик, Новороссийск, Сыктывкар, Южно-Сахалинск, Ковров, Долгопрудный, Домодедово, Стерлитамак, Ангарск, Чехов, Ухта, Каменск-Уральский, Котельники, Владикавказ, Ногинск, Братск, Гатчина, Александров, Железногорск, Железногорск, Истра, Павлово, Петропавловск-Камчатский, Ступино, Якутск, Воскресенск, Дмитров, Димитровград, Малоярославец, Саров, Озёрск, Туапсе, Альметьевск, Выборг, Балаково, Северск, Алексин, Магадан, Электросталь, Армавир, Норильск, Лобня, Апатиты, Нефтекамск, Глазов, Ейск, Электроугли, Дзержинск, Кстово, Новомосковск, Сарапул, Комсомольск-на-Амуре, Орск, Нижнекамск, Невинномысск, Нефтеюганск, Клинцы, Видное, Орехово-Зуево, Энгельс, Новоуральск, Лыткарино, Березники, Каменск-Шахтинский, Сафоново, Новочебоксарск, Новый Уренгой, Междуреченск, Кирово-Чепецк, Елец, Салават, Сызрань, Сосновый Бор, Тихвин, Покров, Прокопьевск, Дзержинский, Железнодорожный, Красноармейск, Солнечногорск, Чайковский, Находка, Воркута, Россошь, Луховицы, Наро-Фоминск, Выкса, Всеволожск, Ревда, Усть-Илимск, Белореченск, Дедовск, Клин, Реутов, Руза, Балахна, Уссурийск, Бахчисарай, Ржев, Сортавала, Красноярск, Новорильск
Включение переменных резисторов в электрическую цепь.
В электрических схемах переменные резисторы могут применяться в качестве реостата (регулируемого резистора) или в качестве потенциометра (делителя напряжения). Если в электрической цепи необходимо регулировать ток, то резистор включают реостатом, если напряжение, то включают потенциометром.
При включении резистора реостатом
задействуют средний и один крайний вывод. Однако такое включение не всегда предпочтительно, так как в процессе регулирования возможна случайная потеря средним выводом контакта с резистивным элементом, что повлечет за собой нежелательный разрыв электрической цепи и, как следствие, возможный выход из строя детали или электронного устройства в целом.
Чтобы исключить случайный разрыв цепи свободный вывод резистивного элемента соединяют с подвижным контактом, чтобы при нарушении контакта электрическая цепь всегда оставалась замкнута.
На практике включение реостатом применяют тогда, когда хотят переменный резистор использовать в качестве добавочного или токоограничивающего сопротивления.
При включении резистора потенциометром
задействуются все три вывода, что позволяет его использовать делителем напряжения. Возьмем, к примеру, переменный резистор R1 с таким номинальным сопротивлением, которое будет гасить практически все напряжение источника питания, приходящее на лампу HL1. Когда ручка резистора выкручена в крайнее верхнее по схеме положение, то сопротивление резистора между верхним и средним выводами минимально и все напряжение источника питания поступает на лампу, и она светится полным накалом.
По мере перемещения ручки резистора вниз сопротивление между верхним и средним выводом будет увеличиваться, а напряжение на лампе постепенно уменьшаться, отчего она станет светить не в полный накал. А когда сопротивление резистора достигнет максимального значения, напряжение на лампе упадет практически до нуля, и она погаснет. Именно по такому принципу происходит регулирование громкости в звуковоспроизводящей аппаратуре.
Эту же схему делителя напряжения можно изобразить немного по-другому, где переменный резистор заменяется двумя постоянными R1 и R2.
Ну вот, в принципе и все, что хотел сказать о резисторах переменного сопротивления. В заключительной части рассмотрим особый тип резисторов, сопротивление которых изменяется под воздействием внешних электрических и неэлектрических факторов — нелинейные резисторы. Удачи!
Технические характеристики подстроечных потенциометров Murata
- Функциональная характеристика подстроечного потенциометра………………………………. А (линейная)
- Номинальная мощность подстроечного потенциометра при 70°С…………………………….. 0,1 Вт
- Максимальное рабочее напряжение подстроечного потенциометра (постоянное)………50 В
- Диапазон рабочих температур подстроечного потенциометра………………………………….-25°С +85°С
- Температурный коэффициент сопротивления подстроечного потенциометра……………±500 ppm/°С
- Допустимое отклонение номинала подстроечного потенциометра……………………………. ± 30 %
- Оборот подстроечного потенциометра…………………………………………………………………….. 250°
Серия PVZ3 является наиболее универсальной, одинаково подходящей для использования как в цветных ЖК-мониторах, проигрывателях DVD, системах проводной и безпроводной связи, так и в малошумящих усилителях и т.д. Универсальность этой серии обеспечивается наличием широкого диапазона сопротивлений, способом монтажа (SMD) и габаритными размерами корпуса.
Технические характеристики и маркировка подстроечных потенциометров Murata PVZ3A для поверхностного монтажа
Производитель — MURATA
