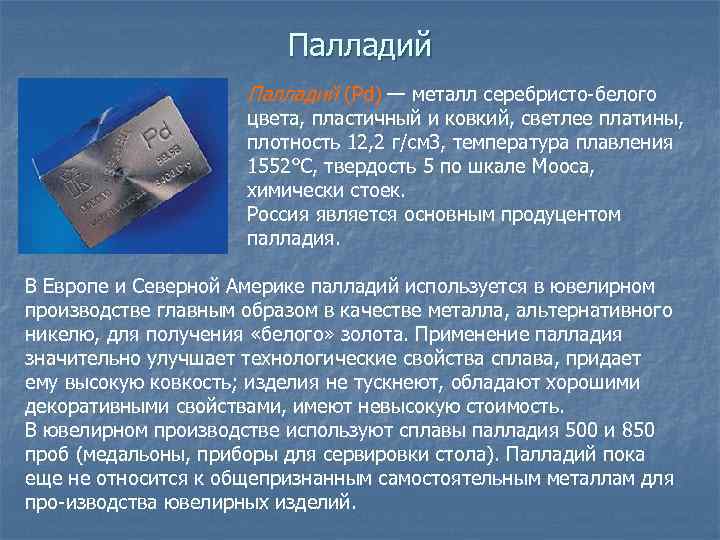

Где можно найти палладий, как отличить его от других металлов и какова цена за 1 грамм?

Инструкция как пользоваться

Подготовка к работе

До включения прибора в сеть необходимо убедиться в соответствии установки предохранителя напряжению питающей сети (0,25А на 220 В; 0,5А на 127 В, гнездо предохранителя на 110В не рабочее).

Нужно заземлить корпус прибора.
Необходимо соединить кабель питания прибора электрической сетью и нажать клавишу «СЕТЬ». При этом должна загореться подсветка клавиши.
Через несколько минут после запуска, нужно отрегулировать яркость и фокусировку линии развертки соответствующими ручками.
После прогрева в течение 20 мин надо сбалансировать усилитель вертикального отклонения луча.

Инструкция как пользоваться

Подготовка к работе

Нужно заземлить корпус прибора.
Необходимо соединить кабель питания прибора электрической сетью и нажать клавишу «СЕТЬ». При этом должна загореться подсветка клавиши.
Через несколько минут после запуска, нужно отрегулировать яркость и фокусировку линии развертки соответствующими ручками.
После прогрева в течение 20 мин надо сбалансировать усилитель вертикального отклонения луча.

Список современных приборов с золотом

Если сравнивать с советской техникой, то современные устройства содержат намного меньше золотого металла. Однако, есть электронные аппараты, ничуть не уступающие в этих показателях технике времен СССР.

В числе современных приборов, интересных с точки зрения золотодобычи:

Микросхемы

Солнечный металл находится практически во всех микросхемах. Он будет присутствовать как позолоченные выводы, чье количество равняется 1/3 от массы микросхемы.

Золото в деталях электротехники

Сим-карты

Ставшие частью нашей повседневной жизни сим-карты содержат сетку с золотым наплавом. Чтобы получить 1 грамм золота, понадобится порядка 2000-2500 сим-карт.

Компьютерные детали

Металл содержится на разъемах, выводах корпуса, слотах памяти, контактах, иногда — внутри блока питания, кулера, клавиатурной панели. Преимущественное наличие золота — в платах.

Меньше всего его содержат процессоры Cyrix Cz486, IВМ 5×86С, 486 DZ2-80, 486 SD — до 6 грамм. Больше всего — Intel i435 DZ4, ADM, Pentium PR — до 12,5 грамм.

Золото хранится в центральном процессоре, видеокарте

Инструкция как пользоваться

Подготовка к работе

Нужно заземлить корпус прибора.
Необходимо соединить кабель питания прибора электрической сетью и нажать клавишу «СЕТЬ». При этом должна загореться подсветка клавиши.
Через несколько минут после запуска, нужно отрегулировать яркость и фокусировку линии развертки соответствующими ручками.
После прогрева в течение 20 мин надо сбалансировать усилитель вертикального отклонения луча.

Порядок работы

Осциллограф н313 инструкция

Нужно нажать клавишу «СИНХРОНИЗАЦИЯ ВНУТРЕННЯЯ”, а длительность развертки установить соответствующую ожидаемому периоду исследуемого сигнала, ручку “стаб» поставить в среднее положение. Клавишу «+-» установить в нужное положение (при синхронизации положительным сигналом клавиша – отпущена, при синхронизации отрицательным сигналом – наката). Размер картинки на экране не менее трех делений манипуляциёй ручками “стаб» и «УРОВЕНЬ» добиваются устойчивости картинки и начала развертки в желаемой точке изображения исследуемого сигнала.

Для синхронизации от сети необходимо нажать клавишу «СИНХРОНИЗАЦИЯ СЕТИ».

Порядок работы

Осциллограф н313 инструкция

Нужно нажать клавишу «СИНХРОНИЗАЦИЯ ВНУТРЕННЯЯ», а длительность развертки установить соответствующую ожидаемому периоду исследуемого сигнала, ручку «стаб» поставить в среднее положение. Клавишу «+-» установить в нужное положение (при синхронизации положительным сигналом клавиша — отпущена, при синхронизации отрицательным сигналом — наката). Размер картинки на экране не менее трех делений манипуляциёй ручками «стаб» и «УРОВЕНЬ» добиваются устойчивости картинки и начала развертки в желаемой точке изображения исследуемого сигнала.

Для синхронизации от сети необходимо нажать клавишу «СИНХРОНИЗАЦИЯ СЕТИ».

Порядок работы

Осциллограф н313 инструкция

Для синхронизации от сети необходимо нажать клавишу «СИНХРОНИЗАЦИЯ СЕТИ».

Инструкция как пользоваться

Подготовка к работе

Нужно заземлить корпус прибора.
Необходимо соединить кабель питания прибора электрической сетью и нажать клавишу «СЕТЬ». При этом должна загореться подсветка клавиши.
Через несколько минут после запуска, нужно отрегулировать яркость и фокусировку линии развертки соответствующими ручками.
После прогрева в течение 20 мин надо сбалансировать усилитель вертикального отклонения луча.

Проверка, настройка и регулировка прибора

Осциллограф своими руками

При пользовании измерителем в частном порядке возникает необходимость выполнить эти работы собственными руками. Чтобы настроить и отрегулировать осциллограф с1 73, нужно иметь под рукой:

схему прибора;
вольтметр высокоомный;
осциллограф типа с1 68 или с1 74;
цифровой ампервольтметр;
киловольтметры;
генератор импульсов Г5-41 или аналогичный;
частотомер.

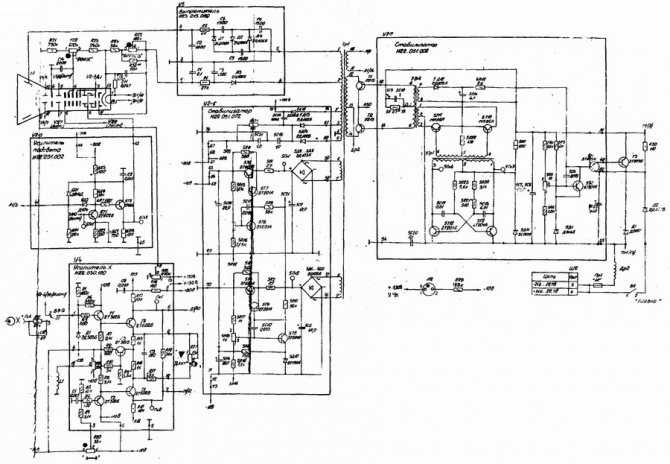

Принципиальная схема осциллографа с1-73

К сведению. Всю необходимую информацию можно выяснить, изучив описание прибора и инструкцию по эксплуатации. Там можно узнать, из каких элементов состоит устройство, их параметры, содержание драгметаллов и технические характеристики, заявленные заводом изготовителем в сопроводительной документации.

Настройку осуществляют по блокам, отталкиваясь от схемы приборы и требуемых параметров.

Проверяются следующие цепи:

Встроенный блок питания тестируют при включенном приборе:

Измеряют потребляемый ток Iн = 750 мА. В прогретом состоянии измеряют и регулируют выходные напряжения. На концах ёмкостей 5С7 и 5С8 должно составлять 18-19 В. Подстройку осуществляют сопротивлением 5R5.
Частота прямоугольных импульсов на выводах 4 и 6 5Тр1 лежит в отрезке 8-9 кГц при совпадении длительности разнополюсных полупериодов. Контроль осуществляют частотомером и тестовым осциллоскопом, подстройку частоты конвертера выполняют элементом 5R21. Аналогично на присоединениях 5С16 и 5С14 проверяется присутствие напряжения +10 В и -10 В. Допустимое расхождение – 0,2 В по обоим значениям. Регулировку производят, вращая 5R18 (–10 В) и 5R14 (+10 В) до достижения нужных показателей.
При помощи ампервольтметра проверяют и подстраивают резистором 5R5 потенциал +80 В. Допустимые отклонения – +75…82 В. Также подстраивают U = + 2500 В на выводе 3 высоковольтного преобразователя И23.215.069. Оно должно быть 2375…2625 В. U = — 650 В приводят к норме (в пределах –630…–670 В), проверяя вольтметром в точке 1 преобразователя.

Цепь управления ЭЛТ проверяют и настраивают после работы в течение 5 минут. Вращая регуляторы «Фокус» и «Яркость», убеждаются в работоспособности. Добиваются установки линии развёртки на середину дисплея при помощи регуляторов «Ч» и «Ц». Установив переключатель « В/дел» в положение «t5 дел», сдвигают измеритель в режим «Калибратор». Проверяют качество картинки на дисплее. В случае обнаружения искажения восстанавливают, вращая ось переменного сопротивления R16. Чёткость луча регулируют совместно резистором R18 платы оконечного каскада горизонтальной развёртки и регулятором «Фокус».
Подстройка калибратора происходит с помощью частотомера, подключённого к гнезду «Y_|_|_ 1 В» на левой панели. Выходной сигнал на этом гнезде – 1 кГц. Регулировку выполняют резистором 4R5. Амплитуда сигнала не должна расходиться с номинальной более, чем на 1В (подгоняют, используя 4R4).
Работа с блоком отклонения луча по вертикали выполняется при прогретом аппарате:

Переводят переключатель входов В2 на «|_», «В/дел» – на риску «0,05 В». Располагают по центру экрана черту развёртки. Смещают «В/дел» в положение «0,01 В», подстройкой «Баланс», находящейся на левой стенке, возвращают черту на место. Такие манипуляции производят на делениях «0,05 В», «0,02 В», «0,01 В», добиваясь того, чтобы полоска находилась в центре при любом положении «В/дел».
Установив ручку «В/дел» на метку «t5 дел», переводят регулятор «Усиление» до упора по часовой стрелке. Картинка обязана иметь 5 делений по вертикали, нужного результата достигают регулировкой «tВ/дел» на левой панели.
Ручку «Усиление» выводят в крайнее состояние влево, «В/дел» ставят в любое из положений «0,02 В» или « 0,01 В». При смещении линии развёртки возвращают луч на место импедансом 1R12. Искать на плате предусилителя. Добиваются статичности линии при разных положениях «Усиление» и «В/дел».
Подключив цифровой вольтметр к контактам 5 и 6 предварительного усилителя, снижают напряжение между ними до нуля резистором 1R28. Вращая 1R18, доводят разность потенциалов до 0,5 В.
Опять переставляют «В/дел» на «t5 дел», «Усиление» – до упора вправо. Добиваются с помощью «tВ/дел» на левой стенке рисунка, растянутого на 5 делений по вертикали. В случае неудачи подбирают величину сопротивления R14 оконечного каскада усиления.
Отладка X-развёртки. Эта процедура выполняется только после замены экрана или после ремонта блока.

Знание конструкции осциллографа, умение пользоваться прибором и ремонтировать его помогают при ремонте сложного электронного оборудования.

Проверка, настройка и регулировка прибора

Осциллограф своими руками

схему прибора;
вольтметр высокоомный;
осциллограф типа с1 68 или с1 74;
цифровой ампервольтметр;
киловольтметры;
генератор импульсов Г5-41 или аналогичный;
частотомер.

Принципиальная схема осциллографа с1-73

Настройку осуществляют по блокам, отталкиваясь от схемы приборы и требуемых параметров.

Проверяются следующие цепи:

Встроенный блок питания тестируют при включенном приборе:

Измеряют потребляемый ток Iн = 750 мА. В прогретом состоянии измеряют и регулируют выходные напряжения. На концах ёмкостей 5С7 и 5С8 должно составлять 18-19 В. Подстройку осуществляют сопротивлением 5R5.
Частота прямоугольных импульсов на выводах 4 и 6 5Тр1 лежит в отрезке 8-9 кГц при совпадении длительности разнополюсных полупериодов. Контроль осуществляют частотомером и тестовым осциллоскопом, подстройку частоты конвертера выполняют элементом 5R21. Аналогично на присоединениях 5С16 и 5С14 проверяется присутствие напряжения +10 В и -10 В. Допустимое расхождение – 0,2 В по обоим значениям. Регулировку производят, вращая 5R18 (–10 В) и 5R14 (+10 В) до достижения нужных показателей.
При помощи ампервольтметра проверяют и подстраивают резистором 5R5 потенциал +80 В. Допустимые отклонения – +75…82 В. Также подстраивают U = + 2500 В на выводе 3 высоковольтного преобразователя И23.215.069. Оно должно быть 2375…2625 В. U = — 650 В приводят к норме (в пределах –630…–670 В), проверяя вольтметром в точке 1 преобразователя.

Цепь управления ЭЛТ проверяют и настраивают после работы в течение 5 минут. Вращая регуляторы «Фокус» и «Яркость», убеждаются в работоспособности. Добиваются установки линии развёртки на середину дисплея при помощи регуляторов «Ч» и «Ц». Установив переключатель « В/дел» в положение «t5 дел», сдвигают измеритель в режим «Калибратор». Проверяют качество картинки на дисплее. В случае обнаружения искажения восстанавливают, вращая ось переменного сопротивления R16. Чёткость луча регулируют совместно резистором R18 платы оконечного каскада горизонтальной развёртки и регулятором «Фокус».
Подстройка калибратора происходит с помощью частотомера, подключённого к гнезду «Y_|_|_ 1 В» на левой панели. Выходной сигнал на этом гнезде – 1 кГц. Регулировку выполняют резистором 4R5. Амплитуда сигнала не должна расходиться с номинальной более, чем на 1В (подгоняют, используя 4R4).
Работа с блоком отклонения луча по вертикали выполняется при прогретом аппарате:

Переводят переключатель входов В2 на «|_», «В/дел» – на риску «0,05 В». Располагают по центру экрана черту развёртки. Смещают «В/дел» в положение «0,01 В», подстройкой «Баланс», находящейся на левой стенке, возвращают черту на место. Такие манипуляции производят на делениях «0,05 В», «0,02 В», «0,01 В», добиваясь того, чтобы полоска находилась в центре при любом положении «В/дел».
Установив ручку «В/дел» на метку «t5 дел», переводят регулятор «Усиление» до упора по часовой стрелке. Картинка обязана иметь 5 делений по вертикали, нужного результата достигают регулировкой «tВ/дел» на левой панели.
Ручку «Усиление» выводят в крайнее состояние влево, «В/дел» ставят в любое из положений «0,02 В» или « 0,01 В». При смещении линии развёртки возвращают луч на место импедансом 1R12. Искать на плате предусилителя. Добиваются статичности линии при разных положениях «Усиление» и «В/дел».
Подключив цифровой вольтметр к контактам 5 и 6 предварительного усилителя, снижают напряжение между ними до нуля резистором 1R28. Вращая 1R18, доводят разность потенциалов до 0,5 В.
Опять переставляют «В/дел» на «t5 дел», «Усиление» – до упора вправо. Добиваются с помощью «tВ/дел» на левой стенке рисунка, растянутого на 5 делений по вертикали. В случае неудачи подбирают величину сопротивления R14 оконечного каскада усиления.
Отладка X-развёртки. Эта процедура выполняется только после замены экрана или после ремонта блока.

Техника безопасности

Следование мерам предосторожности — обязательное условие при извлечении золота из радиодеталей

Работа при открытых окнах с хорошей вентиляцией

При аффинаже выделяются пары вредных для человека веществ, вдыхание которых приводит к плачевным результатам и даже смерти.

Комплект защитной одежды и очки

Испарения способны поражать органы зрения, а случайное попадание реактивов на кожу вызывает ожог.

Спецодежда и защитные очки должны стать такой же важной составляющей всего процесса, как и золотосодержащие элементы. Защитные очки и перчатки

Защитные очки и перчатки

Правила работы с кислотами. Первая помощь при ожогах

Хранить насыщенные кислоты положено в плотной емкости на поддоне. Кислоты разрешается переливать исключительно внутри вытяжного шкафа.

Действия при утечке раствора

Если по неосторожности произошла утечка раствора, то место разлития засыпается песком. Песок, впитавший химикаты, нужно собрать, используя перчатки, затем утилизировать

Далее напольное покрытие потребуется обработать раствором соды, а после — промыть проточной водой.

Порядок работы

Осциллограф н313 инструкция

Для синхронизации от сети необходимо нажать клавишу «СИНХРОНИЗАЦИЯ СЕТИ».

Порядок работы

Осциллограф н313 инструкция

Для синхронизации от сети необходимо нажать клавишу «СИНХРОНИЗАЦИЯ СЕТИ».

Для того, чтобы измерить амплитуду исследуемого сигнала нужно провести следующие действия.

На вход усилителя вертикального отклонения подать исследуемый сигнал. Ручку переместить в крайнее правое положение. С помощью специальных ручек сигнал совмещается с нужными делениями шкалы и измеряется исследуемый размах изображения по вертикали в делениях.

Для измерения сдвига фаз между двумя синусоидальными сигналами поступают следующим образом. Первоначально опорный сигнал подают одновременно на входы «Х» и «Y» при включенной внешней синхронизации. Изображение сигнала устанавливают симметрично нулевой линии шкалы. Ручками «Стаб» и «УРОВЕНЬ» устанавливают пересечение синусоиды с нулевой линией шкалы в начало развертки, и определяют длительность периода опорного сигнала в делениях шкалы.

Затем на вход «Y» подают сигнал, фазу которого необходимо измерить и отсчитать смещение пересечения изображения сигнала с нулевой линией экрана в делениях.

Драгметаллы в авиационных проводах

На всех самолётах используются кабеля низкого напряжения, в том числе и авиа провода. Они предназначены для обеспечения стабильного функционирования электрооборудования и приборов в условиях резкой смены климатов и температурных режимов. Драгметаллы предохраняют их от механических повреждений от вибрации или ударных нагрузок, продляют срок службы и обеспечивают надёжность при длительной эксплуатации.

Основой такого провода выступает медная жила, обладающая способностью хорошо проводить ток. Изолятор изготовлен их ПВХ (пластика), а хлопчатобумажная оплётка (из пряжи) покрыта лаком с высокой плотностью. Для соединения термодатчиков выпускаются провода, содержащие драгметаллы.

Все существующие разновидности авиационных проводов состоят из медной жилы. В зависимости от предназначения, в их состав вводили драгоценные металлы. Например, провод БИФЕ используется при подключении высокотехнологичного оборудования в авиационной и космической промышленности

Предназначены они для обеспечения высокой скорости и точности при передаче сигналов, поэтому важно качество материалов. Экраны в проводе покрыты техническим серебром

Содержание драгметаллов в приборах для авиации

Авиационные провода БИНЭ, МСЭ, РК – 50 так же в своём составе имеют серебряное покрытие. Используются они для монтажа и прокладки электрических сетей, прокладки сигналов – телевизионных и радиочастотных. Они приспособлены для работы в неблагоприятных погодных условиях.
