Функциональная схема и принцип работы импульсного блока питания телевизора ЗУСЦТ

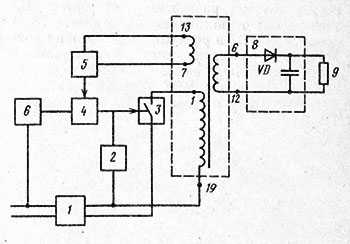

Рис. 1. Функциональная схема импульсного блока питания телевизора ЗУСЦТ:
1 — сетевой выпрямитель; 2 — формирователь импульсов запуска; 3 — транзистор импульсного генератора, 4 — каскад управления; 5 — устройство стабилизации; 6 — устройство защиты; 7 — импульсный трансформатор блока питания телевизоров 3усцт; 8 — выпрямитель; 9 — нагрузка
Пусть в начальный момент времени в устройстве 2 будет сформирован импульс, который откроет транзистор импульсного генератора 3. При этом через обмотку импульсного трансформатора с выводами 19, 1 начнет протекать линейно нарастающий пилообразный ток. Одновременно в магнитном поле сердечника трансформатора будет накапливаться энергия, значение которой определяется временем открытого состояния транзистора импульсного генератора. Вторичная обмотка (выводы 6, 12) импульсного трансформатора намотана и подключена таким образом, что в период накопления магнитной энергии к аноду диода VD приложен отрицательный потенциал и он закрыт. Спустя некоторое время каскад управления 4 закрывает транзистор импульсного генератора. Так как ток в обмотке трансформатора 7 из-за накопленной магнитной энергии не может мгновенно измениться, возникает ЭДС самоиндукции обратного знака. Диод VD открывается, и ток вторичной обмотки (выводы 6, 12) резко возрастает. Таким образом, если в начальный период времени магнитное поле было связано с током, который протекал через обмотку 1, 19, то теперь оно создается током обмотки 6, 12. Когда вся энергия, накопленная за время замкнутого состояния ключа 3, перейдет в нагрузку, то во вторичной обмотке достигнет нулевого значения.
Из приведенного примера можно сделать вывод, что, регулируя длительность открытого состояния транзистора в импульсном генераторе, можно управлять количеством энергии, которое поступает в нагрузку. Такая регулировка осуществляется с помощью каскада управления 4 по сигналу обратной связи — напряжению на выводах обмотки 7, 13 импульсного трансформатора. Сигнал обратной связи на выводах этой обмотки пропорционален напряжению на нагрузке 9.
Если напряжение на нагрузке по каким-либо причинам уменьшится, то уменьшится и напряжение, которое поступает в устройство стабилизации 5. В свою очередь, устройство стабилизации через каскад управления начнет закрывать транзистор импульсного генератора позже. Это увеличит время, в течение которого через обмотку 1, 19 будет течь ток, и соответственно возрастет количество энергии, передаваемой в нагрузку.
Момент очередного открывания транзистора 3 определяется устройством стабилизации, где анализируется сигнал, поступающий с обмотки 13, 7, что позволяет автоматически поддерживать среднее значение выходного постоянного напряжения.
Применение импульсного трансформатора дает возможность получить различные по амплитуде напряжения в обмотках и устраняет гальваническую связь между цепями вторичных выпрямленных напряжений и питающей электрической сетью. Каскад управления 4 определяет размах импульсов, создаваемых генератором, и при необходимости отключает его. Отключение генератора осуществляется при уменьшении напряжения сети ниже 150 В и понижении потребляемой мощности до 20 Вт, когда каскад стабилизации перестает функционировать. При неработающем каскаде стабилизации, импульсный генератор оказывается неуправляемым, что может привести к возникновению в нем больших импульсов тока и к выходу из строя транзистора импульсного генератора.
Типовые неисправности и ремонт
Несмотря на большое количество компонентов внутри БП, можно выделить наиболее часто встречающиеся неисправности и сразу определить наиболее вероятную область поиска проблемы.
| Внешнее проявление проблемы | Возможная неисправность | Действия |
|---|---|---|
| Перегорел предохранитель | Самопроизвольное перегорание, скачок напряжения в сети | Замена плавкой вставки |
| Предохранитель перегорел повторно | Выход из строя элементов выпрямителя | Визуальный поиск проблемы. Если визуально не обнаруживается – поиск с помощью приборов (разъединяя подозрительные участки схемы) |
| Неисправность элементов фильтра | ||
| КЗ в силовых цепях | ||
| Выход из строя силового транзистора | ||
| Красный светодиод готовности горит, ТВ не реагирует на команды управления | Выход из строя коммутатора ON-OFF на плате питания. Неисправность формирователя сигнала включения в блоке дежурного напряжения. | Визуальный, затем инструментальный поиск проблемы в соответствующем модуле |
| При подаче питания горит зеленый светодиод, ТВ не включается или работает нештатно. | Выход из строя основного модуля. | Проверка выходных напряжений БП. Если не в порядке, ремонт основного модуля. |
Источник питания ТВ, как и любой импульсный БП, является достаточно сложным электронным устройством. Поэтому самостоятельно браться за ремонт блока питания телевизора можно при наличии знаний и приборного парка. При их отсутствии лучше обратиться к специалистам – получится и быстрее, и, в конечном итоге, дешевле.
