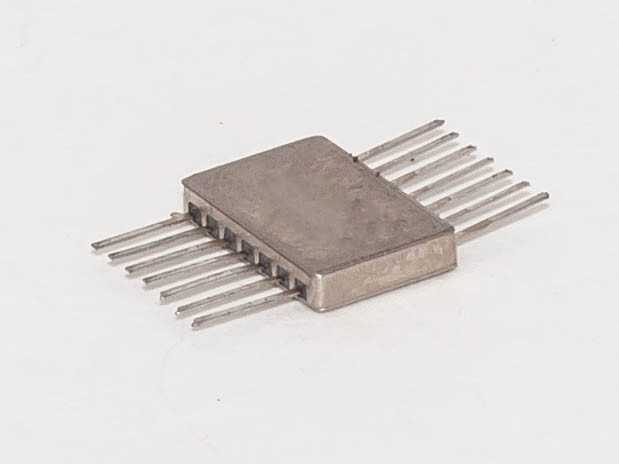

1ЖЛ341, 134ХЛ3
Микросхема содержит два базовых
элемента МЭЦС-1 (многофункциональный
элемент цифровых структур, первый тип), каждый из которых включает D-триггер с тремя информационными входами и три шины магистрали.
Пишут, что зарубежного прототипа не имеет. Справочный листок на нее.
Схема базового логического элемента микросхемы 1ЖЛ341:
МЭЦС — разностный элемент
управления, узел, который при заданном
изменении логических входных сигналов
формирует импульс на выходе. Упрощённо
говоря, одновибратор с входной логикой.
Разработчики полагали, что подобные ячейки
дают выигрыш при использовании в
последовательных структурах (регистры,
счётчики и т.п.), по сравнению со схемами на
классических логических элементах.
МЭЦС весьма схож с базовым
элементом ТТЛ и, собственно, спроектирован
на его основе. В его схеме использованы два
транзистора; многоэмиттерный Т1 реализует
операцию «И» по входам, а Т2 — операции
«запрет» и «инверсия».
Схемотехнически интересно, что
формирование импульса здесь реализовано
без всяких ёмкостей, а исключительно за
счёт подбора режимов открытия и закрытия
транзисторов. Что, в свою очередь, в
основном определяется опорными
напряжениями на базах.
Как я понимаю, идея всё же
осталась «вещью в себе». Особо
массовыми такие элементы не стали.
Собственно, даже сами разработчики в статье
из сборника «Микроэлектроника» при
сравнении с классическими схемами получили
близкие значения по быстродействию и
потребляемой мощности, а выигрыш был лишь в
числе интегральных компонентов и,
соответственно, в площади кристалла.
Полагаю, что с развитием технологии этот
плюс потерял своё значение…

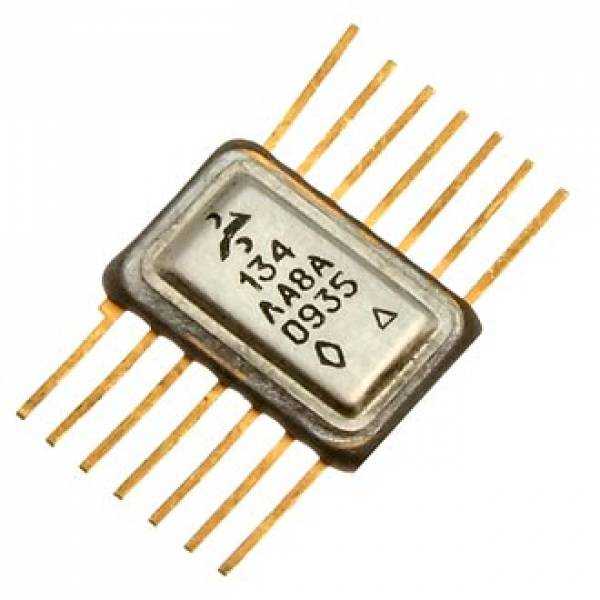

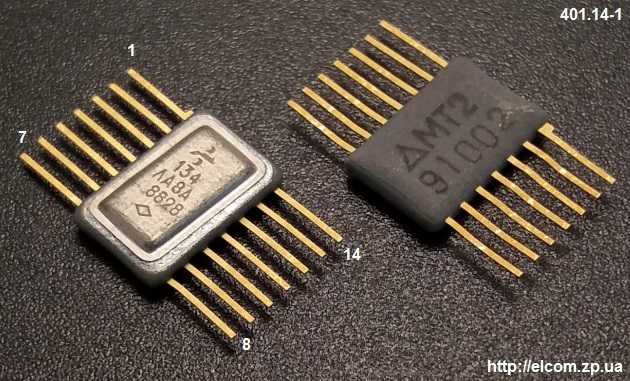

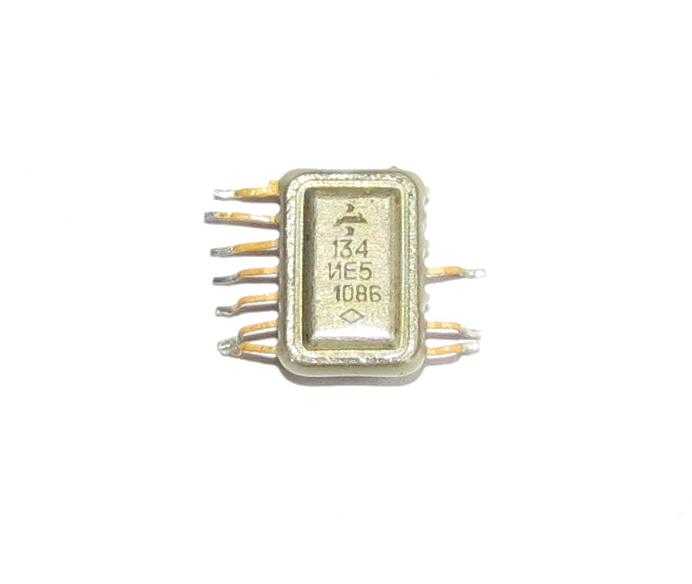

КР134…
Группа микросхем исключительно мирного применения :)))
|
Производители — украинские заводы «Гамма» (г.Запорожье)
и «Кварцит», г.Орджоникидзе.
|
Кстати, 134ЛП3
интересна еще и тем, что это единственная микросхема в серии, у которой аналог не из 54Lxx.
Это мажоритарный элемент, приближенный аналог MC4062. В старых справочниках ее нет.
Справочный листок на нее.
Небезынтересна и КР134ХЛ2. Это
МЭЦС-2 (второй тип
многофункциональных элементов цифровых структур), два элемента 4ИЛИ-НЕ со
стробированием и входами разрешения. Такой элемент имеется только в 134ой серии;
зарубежного прототипа у него нет.
1. Микросхемы интегральные полупроводниковые цифровые.
Группа 6231. Справочник. Том II. РМ11 070.013.2. ВНИИ «Электронстандарт», 1976.
2. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное бюро применения. 1976.
3. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина.
М., «Энергия», 1977
4. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под
общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., «Энергия», 1977.
5. Алексенко А.Г. Основы микросхемотехники. Элементы морфологии микроэлектронной
аппаратуры. Изд. 2-е, перераб. и доп. М., «Сов. радио», 1977.
6. Перечень развиваемых серий ИС. Редакция 1978 г.
7. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
8. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.;
Под ред. Б.В. Тарабрина. — 2-е изд., перераб. и доп. — М.: Энергия, 1981
9. Интегральные микросхемы: Справочник/ Б.В. Тарабрин, Л.Ф. Лунин, Ю.Н.Смирнов и др.; Под
ред. Б.В. Тарабрина. — 2-е изд., испр. — М.: Энергоатомиздат, 1985.
10. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
11. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 1. — М.:Радиософт, 2001.
