К284УД1А … В
Справочный лист,
данные из каталога 1978 года,
из электростандартовского справочника 1988 года
и паспорта (от Октября, обычные версия 1,
версия 2; и
экспортный; и
от Востока) на
них. Любопытно, в паспортах различается не только содержание драгметаллов
(что можно понять), но и электрические параметры…
Похоже, эти микросхемы выпускались только в гражданском исполнении, что
довольно необычно для отечественной микроэлектроники.
Был не прав, см. .
|

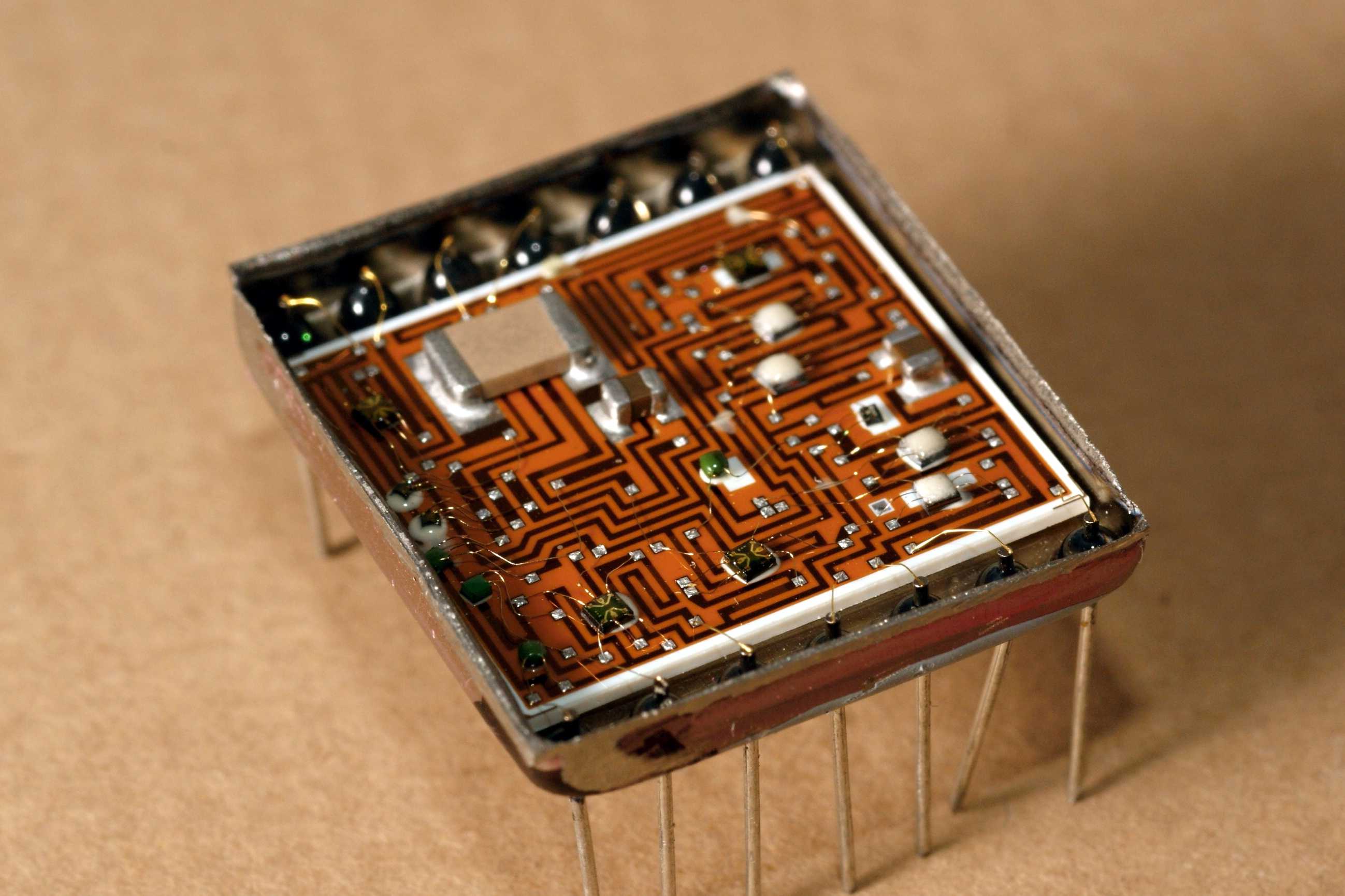

Микросхемы эти отличались не только по параметрам. Верхнее А некоторые экземпляры собирались целиком на дискретных элементах: |
|
Кстати, на форуме обнаружилась еще одна интересная вещь. Оказывается, в справочниках
публиковались разные варианты принципиальной схемы этого усилителя; более того — похоже, они все неправильные!
|
Схема из «Аналоговые интегральные схемы» А.Л.Булычева и др., 1993года: |
Схема из справочника Тарабрина 1981 года: |
Схема из паспорта на микросхемы:
|
Микросхемы эти поставлялись на экспорт:
|
|

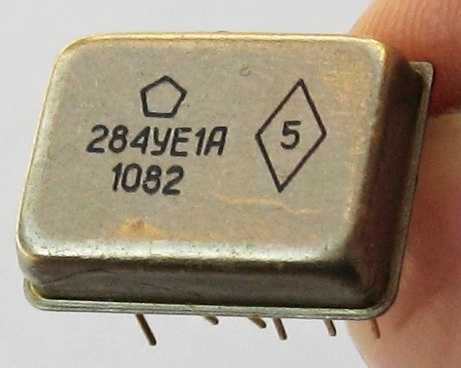

2УЭ841А, 284УЕ1А
Одна из первых микросхем в этой серии;
первоначально называлась МГ-8.
Представляет собой истоковый
повторитель напряжения с входным сопротивлением не
менее 100 МОм. Микросхема предназначена в основном для применения во входных каскадах
усилителей инфранизких частот при работе от пьезофотоемкостных датчиков,
для построения различных НЧ фильтров и других частотно-селективных цепей, для использования во времязадающих устройствах,
в качестве выносных каскадов при передаче сигналов через кабель и т. д.
Справочный лист,
заводские паспорта старого
и нового
образца, и
данные из отраслевого справочника на нее.
Повторитель выполнен по двухкаскадной схеме
на транзисторах КП201+2Т332 (по некоторым источникам КП103+КТ331),
с общей последовательной обратной
связью по напряжению. Коэффициент обратной связи близок к единице. Обратную связь можно
уменьшить, например, включив внешний резистор. Это повышает коэффициент передачи повторителя до 1,5.
Наличие нескольких выводов от делителя напряжения позволяет комбинировать
варианты подключения микросхемы к источникам питания.
(фото Александра Назаренко)
1. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное
бюро применения. 1975.
2. Милехин А. Г. Радиотехнические схемы на полевых транзисторах. М., «Энергия», 1976 (Массовая радиобиблиотека. Вып. 924).
3. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., «Энергия», 1977.
4. Гальперин М. В. и др. Усилители постоянного
тока/ Гальперин М. В., Злобин Ю. П., Павленко В.А.
— 2-е изд., перераб. и доп.- М.: Энергия, 1978.
5. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
6. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.;
Под ред. Б.В. Тарабрина. — 2-е изд., перераб. и доп. — М.: Энергия, 1981.
7. Микросхемы и их применение: Справ. пособие/В. А. Батушев, В. Н. Вениаминов, В. Г. Ковалев, О. Н.
Лебедев, А. И. Мирошниченко. — 2-е изд., перераб. и доп. — М.: Радио и связь, 1983 (Массовая
радиобиблиотека: Вып. 1070).
8. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп. — К.: Технiка, 1984.
9. Интегральные микросхемы: Справочник/ Б.В. Тарабрин, Л.Ф. Лунин, Ю.Н.Смирнов и др.; Под
ред. Б.В. Тарабрина. — 2-е изд., испр. — М.: Энергоатомиздат, 1985.
10. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
11. Микроэлектроника: Учеб. пособие для втузов. В 9 кн. / Под ред. Л.А. Коледова. Кн. 4. Гибридные интегральные микросхемы / Л.А. Коледов, Э.М. Ильина. — М.: Высш. шк., 1987.
12. Отраслевой руководящий документ. Микросхемы интегральные. Группа 6331. Сборник справочных листов
РД 11 0488.2-88. Издание официальное. Всесоюзный научно-исследовательский институт «Электронстандарт». 1989
13. АИПС «Меркурий». Каталог интегральных микросхем. Часть 1. Приборы
общетехнического назначения. — ЦКБ «Дейтон», редакция 1990г.
14. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3. — М.: ИП РадиоСофт, 1997.
