Аналоги КУ202Н
Как и любые другие устройства, отечественный тиристор КУ202 имеет зарубежный аналог, который по своим параметрам относится к той же категории компонентов. Зарубежные производители давно ушли от производства такого форм-фактора по мощности тиристоров в металлическом корпусе. На рынке будут доступны только элементы в корпусе транзистора ТО220. Поэтому в любом случае придется внести конструктивные изменения в плату и монтажное место в частности.
К зарубежным аналогам тиристора КУ202Н относятся устройства:
- ВТ138;
- ВТ151.
Параметры незначительно отличаются от вышеописанного компонента, и средний ток в том числе, равен 7,5 А. Также можно применить в схемах более новый российский элемент Т112-10. Он имеет также металлический корпус с резьбовым отводом, но его размеры будут несколько меньше.
Эквивалент тиристора
Тиристоры, динисторы и им подобные элементы способны при весьма незначительных внутренних потерях управлять большими мощностями, подводимыми к нагрузке.
Тиристоры — приборы, обладающие двумя устойчивыми состояниями: состоянием низкой проводимости (проводимость отсутствует, прибор заперт) и состоянием высокой проводимости (проводимость близка к нулю, прибор открыт). Представители класса тиристоров :
- диодные тиристоры (динисторы, диаки), имеющие два вывода (анод и катод), управляемые путем подачи на электроды напряжения с высокой скоростью его нарастания или повышения приложенного напряжения до величины, близкой к критической;
- триодные тиристоры (тринисторы, триаки), трехэлектродные элементы, управляющий электрод которых служит для перевода тиристора из закрытого состояния в открытое;
- тетродные тиристоры, имеющие два управляющих электрода;
- симметричные тиристоры — симисторы, имеющие пятислой-ную структуру. Иногда этот полупроводниковый прибор называют семистором.
Диодные тиристоры (динисторы), ассортимент которых не столь велик, различаются, главным образом, максимально допустимым постоянным прямым напряжением в закрытом состоянии.
Так, для динисторов типов КН102А, Б, В, Г, Д, Е, Ж, И (2Н102А — И) значения этих напряжений составляют, соответственно, 5, 7, 10, 14, 20, 30, 40, 50 В при обратном токе не более 0,5 мА. Максимально допустимый постоянный ток в открытом состоянии для этих полупроводниковых приборов равен 0,2 А при остаточном напряжении в открытом состоянии 1,5 В.
На рис. 1 приведена эквивалентная схема низковольтного динистора. Если принять R1=R3=100 Ом, можно получить динистор с управляемым (с помощью резистора R2) напряжением переключения от 1 до 25 В [Войцеховский Я., Р 11/73-40, Р 12/76-29]. При отсутствии этого резистора и при условии R1=R3=5,1 кОм напряжение переключения составит 9 Б, а при R1=R3=3 кОм —12 В.
Аналог тиристора р-п-р-п-структуры, описанный в книге Я. Войцеховского, показан на рис. 2. Буквой А обозначен анод; К — катод; УЭ — управляющий электрод. В схемах (рис. 1, 2) могут быть использованы транзисторы типов КТ315 и КТ361.
Необходимо лишь, чтобы подводимое к полупроводниковому прибору или его аналогу напряжение не превышало предельных паспортных значений. В таблице (рис. 2) показано, какими величинами R1 и R2 следует руководствоваться при создании аналога тиристора на основе германиевых или кремниевых транзисторов.
Где взять питание тестировщику
Адаптер телефона дает ток 100 – 500 мА. Часто бывает мало (если понадобится проверить тиристор КУ202Н мультиметром, отпирающий ток 100 мА). Где взять больше? Посмотрим шину USB: третья версия выдаст 5 А. Чрезвычайно большой ток для микроэлектроники, бросьте сомневаться в мощностных характеристиках интерфейса. Распиновку посмотрим в сети. Приводим рисунок, указывающий раскладку типичных портов USB. Показаны два типа интерфейсов:
- Первый USB тип А характерен компьютерам. Максимально распространенный. Найдете на адаптерах (зарядных устройствах) портативных плееров, iPad. Можно использовать в качестве источников питания схемы тестирования тиристора.
- Второй тип В характерен больше как концевой. Подключаются периферийные устройства наподобие принтеров, прочей оргтехники. Найти в качестве исходного источника питания сложно, игнорируя факт недоступности, авторы проверили раскладку.
Если кабель USB разрезать – уверены, многие ринутся курочить старую технику, обрывать хвосты мышкам – внутри провод питания +5 вольт традиционно красный, оранжевый. Информация поможет правильно прозвонить схему, добыть нужное напряжение. Присутствует на выключенном системном блоке (к розетке подсоединено). Вот почему огонек мышки продолжает гореть. На время теста компьютер достаточно будет ввести в режим гибернации. Кстати, напрямую не имеется в Windows 10 (полазить по настройкам, найдете в управлении энергопотреблением).
Заручившись помощью схемы, проверим тиристор, не выпаивая. Рабочая точка задана относительно земли порта, поэтому внешние устройства будут играть малую роль.
Традиционно заземление персонального компьютера завязано на корпус, куда выходит провод входного фильтра гармоник. Схемные +5 вольт, земля развязаны с шиной. Достаточно тестируемую схему отключить от питания. Для проверки тиристора понадобится напаять усики на каждый вывод. Чтобы подвести питание, управляющий сигнал.
Будет интересно Лучшие способы проверки датчика Холла
Многие, елозят на стуле, не понимая одной вещи: тут рассказываем, как прозвонить тиристор мультиметром, причем здесь светодиод плюс все навороты? Место светодиода можно – даже лучше – включить щупы тестера, регистрировать ток. Удается использовать малое напряжение питания, всегда безопаснее одновременно. Что касается персонального компьютера, дает широкие возможности тестирования любых элементов, включая тиристоры. Блок питания системника дает набор напряжений:
- +5 В идет кулерам, многим другим системам. Фактически стандартное напряжение питания. Провода вольтажа красного цвета.
- Напряжение +12 вольт используется для питания многих потребителей. Провод желтого цвета (не путать с оранжевым).
- – 12 вольт оставлено обеспечить совместимость с RS. Старый добрый COM-порт, через который сегодня программируются адаптеры промышленных систем. Некоторые источники бесперебойного питания. Провод обычно синий.
- Оранжевый провод обычно несет напряжение +3,3 В.
Видите, разброс великий, главное – ток. Мощность блоков питания компьютеров колеблется в области 1 кВт. Откроет любой тиристор! Пора пришла заканчивать. Надеемся, теперь читатели знают, как проводится прозвонка тиристора мультиметром. Иногда придется повозиться.
Упомянутый выше тиристор КУ202Н снабжен структурой pnpn, незапираемый. После пропадания управляющего напряжения ключ не закрывается. Нужно убрать питание, чтобы погас светодиод. Отпирающее напряжение положительное. Подходит схеме. Единственно, ток удержания составляет 300 мА.
Рекомендации по применению
Тиристоры КУ201 (2У201) и КУ202 (2У202) применяются в качестве ключей. КУ201 (2У201) рассчитаны на меньший рабочий ток, чем КУ202 (2У202).
Подробнее о тиристорных схемах и применении тиристоров.
При отрицательном напряжении на аноде на управляющий электрод нельзя подавать положительное напряжение, но можно подавать отрицательное напряжение, что позволяет использовать эти тиристоры (те, для которых нормировано обратное напряжение) включенными встречно-параллельно для имитации симистора.
Производитель рекомендует включать между катодом и управляющим электродом резистор 51 Ом. Мы на своем опыте убедились, что при подвешенном управляющем электроде (отключенном от каких-либо цепей) эти тиристоры работают нестабильно. Происходят самопроизвольные открывания. В типичных схемах управления, когда нужно, чтобы тиристор был закрыт, на его управляющий электрод просто не подают отпирающее напряжение, но не обеспечивают замыкание между управляющим электродом и катодом. В таких схемах шунтирующий резистор необходим. Производители распространенных оптопар, предназначенных для управления тиристорами (например, MOC3061, MOC3062, MOC3063), рекомендуют применять свои оптроны с большими номиналами шунтирующего резистора. Однако, наши эксперименты показали, что эти оптопары прекрасно работают с шунтирующими резисторами от 150 Ом, а рассматриваемые тринисторы устойчиво запираются при сопротивлении резистора между катодом и управляющим электродом вплоть до 500 Ом при условии, что температура корпуса тиристора не превышает 50 градусов Цельсия. Получается интервал значений, допустимых и для оптрона, и для тиристора, от 150 Ом до 500 Ом. Так что можно подобрать нужные номиналы, при которых будет нормально работать и оптрон и тиристор. Исходить нужно их температуры, при которой будет работать тиристор. Если он будет сильно нагружен или плохо охлаждаться, то лучше выбрать резистор поменьше (150 — 250 Ом). При этом оптрон будет повышенная, но вполне допустимая, нагрузка на оптрон. Если нагрузка небольшая, то лучше использовать резистор 400 — 500 Ом.
(читать дальше…) :: (в начало статьи)
| 1 | 2 |
:: ПоискТехника безопасности :: Помощь
К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.
Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи.
Еще статьи
Схемотехника — тиристорные, динисторные, симисторные, тринисторные схе…
Схемотехника тиристорных устройств. Практические примеры. …
Импульсный источник питания. Своими руками. Самодельный. Сделать. Лабо…
Схема импульсного блока питания. Расчет на разные напряжения и токи….
Светомузыка, светомузыкальная приставка своими руками. Схема, конструк…
Как самому собрать свето-музыку. Оригинальная конструкция свето-музыкальной сист…
Транзисторный силовой ключ. Биполярный транзистор. Ключевой режим. Рас…
Биполярный транзистор в ключевом режиме. Схема. Расчет….
Проверка дросселя, катушки индуктивности, трансформатора, обмотки, эле…
Как проверить дроссель, обмотки трансформатора, катушки индуктивности, электрома…
Диодные схемы. Схемные решения. Схемотехника. Частота, мощность, шумы….
Классификация, типы полупроводниковых диодов. Схемы, схемные решения на диодах. …
Проверка электронных элементов, радиодеталей. Проверить исправность, р…
Как проверить исправность детали. Методика испытаний. Какие детали можно использ…
Цветомузыка, цветомузыкальное оборудование своими руками. Схема ЦМУ, к…
Как самому сделать цвето-музыку. Оригинальная конструкция цвето-музыкальной сист…
Проверка динистора
Для определения работоспособности динистора может потребоваться источник питания с напряжением, превышающим напряжение включения динистора.
Для ограничения тока потребуется резистор на 100-1000 Ом. Теперь можно подключать плюс источника к аноду, а катод к одному из выводов ограничивающего резистора.
Второй конец сопротивления подключается к минусу источника питания. До этого необходимо мультиметр в режиме измерения постоянного напряжения подключить к аноду и катоду.
Значения тестера должны лежать в пределах милливольт. Динистор открылся.
Как это работает?
Вот так работает тиристор в цепи переменного тока. Когда сила тока, текущего через управляющий электрод, достигает определённого порогового значения, тиристор отпирается и запирается лишь тогда, когда исчезает напряжение на его аноде.
Примерно так же работает и симистор (симметричный тиристор), только, при смене полярности на аноде, меняется и полярность управляющего напряжения.
На картинке видно, что куда поступает и откуда выходит.
Ремарка.
В бюджетных схемах управления симисторами КУ208Г, когда есть только один источник питания, лучше управлять «минусом» относительно катода.
Чтобы проверить работоспособность симистора, можно собрать вот такую простую схемку. При замыкании контактов кнопки, лампа должна погаснуть. Если она не погасла, то либо симистор пробит, либо его пороговое напряжение пробоя ниже пикового значения напряжения сети. Если лампа не горит при отжатой кнопке, то симистор оборван. Номинал сопротивления R1 выбирается так, чтобы не превысить максимально-допустимое значение тока управляющего электрода.
При проверке тиристров в схему нужно добавить диод, чтобы предотвратить подачу обратного напряжения.
Конструкция
Конструктивно тиристор КУ202Н и вся серия выполнены в металлическом корпусе из медного сплава с покрытием, который имеет выводы под резьбу и два вывода под пайку различной толщины и высоты. Размер резьбового отвода или анода (А) составляет М6 под гайку. Выводы выполнены жесткими путем заливки эпоксидной смолой, но при выполнении монтажа не следует применять усилия более 0,98 Н.
При выполнении пайки силового вывода (К) необходимо соблюдать минимальное расстояние до стекла не менее 7 мм , так как высокой температурой его целостность может нарушиться. При выполнении подключения управляющего вывода (УЭ) следует выдержать расстояние до стекла не менее 3,5 мм по той же причине. При этом общее время удерживания паяльника не рекомендуется превышать более 3 с. Эффективная температура жала паяльного инструмента не должна превышать +260 градусов.
Конструкция
Конструктивно тиристор КУ202Н и вся серия выполнены в металлическом корпусе из медного сплава с покрытием, который имеет выводы под резьбу и два вывода под пайку различной толщины и высоты. Размер резьбового отвода или анода (А) составляет М6 под гайку. Выводы выполнены жесткими путем заливки эпоксидной смолой, но при выполнении монтажа не следует применять усилия более 0,98 Н.
При выполнении пайки силового вывода (К) необходимо соблюдать минимальное расстояние до стекла не менее 7 мм , так как высокой температурой его целостность может нарушиться. При выполнении подключения управляющего вывода (УЭ) следует выдержать расстояние до стекла не менее 3,5 мм по той же причине. При этом общее время удерживания паяльника не рекомендуется превышать более 3 с. Эффективная температура жала паяльного инструмента не должна превышать +260 градусов.
Советуем Вам также ознакомиться с параметрами стабилитрона д814а.
Особенности схемного подключения
Тиристор предназначен для коммутации напряжения в различных устройствах. Но при этом имеется стандартная схема его подключения, которую нарушать крайне не рекомендуется. Например, между катодом (вывод под пайку) и управляющим электродом необходимо подключить резистор в качестве шунтирующего компонента. Благодаря его присутствию управляющая цепь замыкается и обеспечивается насыщение перехода. Его сопротивление должно быть не более и не менее 51 Ом.
Если на аноде присутствует напряжение отрицательной полярности, то управляющий ток должен быть равен нулю. Иначе произойдет электрический пробой перехода, что приведет к неисправности всего устройства в целом. Дальнейшая его работа невозможна, как и обратное восстановление.
Тиристоры для чайников
Добрый вечер хабр. Поговорим о таком приборе, как тиристор. Тиристор — это полупроводниковый прибор с двумя устойчивыми состояниями, имеющий три или больше взаимодействующих выпрямляющих перехода. По функциональности их можно соотнести к электронным ключам. Но есть в тиристоре одна особенность, он не может перейти в закрытое состояние в отличие от обычного ключа. Поэтому обычно его можно найти под названием — не полностью управляемый ключ. На рисунке представлен обычный вид тиристора. Состоит он из четырех чередующихся типов электро-проводимости областей полупроводника и имеет три вывода: анод, катод и управляющего электрод. Анод — это контакт с внешним p-слоем, катод — с внешним n-слоем. Освежить память о p-n переходе можно тут.
Классификация
В зависимости от количества выводов можно вывести классификацию тиристоров. По сути все очень просто: тиристор с двумя выводами называется динисторами (соответственно имеет только анод и катод). Тиристор с тремя и четырьмя выводами, называются триодными или тетродными. Также бывают тиристоры и с большим количеством чередующихся полупроводниковых областей. Одним из самых интересных является симметричный тиристор (симистор), который включается при любой полярности напряжения.
Принцип работы
Обычно тиристор представляют в виде двух транзисторов, связанных между собой, каждый из которых работает в активном режиме. В связи с таким рисунком можно назвать крайние области — эмиттерными, а центральный переход — коллекторным. Чтобы разобраться как работает тиристор стоит взглянуть на вольт-амперную характеристику.
К аноду тиристора подали небольшое положительное напряжение. Эмиттерные переходы включены в прямом направлении, а коллекторный в обратном. (по сути все напряжение будем на нем). Участок от нуля до единицы на вольт-амперной характеристике будет примерно аналогичен обратной ветви характеристики диода. Этот режим можно назвать — режимом закрытого состояния тиристора. При увеличении анодного напряжения происходит происходит инжекция основных носителей в области баз, тем самым происходит накопление электронов и дырок, что равносильно разности потенциалов на коллекторном переходе. С увеличением тока через тиристор напряжение на коллекторном переходе начнет уменьшаться. И когда оно уменьшится до определенного значения, наш тиристор перейдет в состояние отрицательного дифференциального сопротивления (на рисунке участок 1-2). После этого все три перехода сместятся в прямом направлении тем самым переведя тиристор в открытое состояние (на рисунке участок 2-3). В открытом состоянии тиристор будет находится до тех пор, пока коллекторный переход будет смещен в прямом направлении. Если же ток тиристора уменьшить, то в результате рекомбинации уменьшится количество неравновесных носителей в базовых областях и коллекторный переход окажется смещен в обратном направлении и тиристор перейдет в закрытое состояние. При обратном включении тиристора вольт-амперная характеристика будет аналогичной как и у двух последовательно включенных диодов. Обратное напряжение будет ограничиваться в этом случае напряжением пробоя.
Общие параметры тиристоров
1. Напряжение включения — это минимальное анодное напряжение, при котором тиристор переходит во включенное состояние. 2.Прямое напряжение — это прямое падение напряжения при максимальном токе анода. 3.Обратное напряжение — это максимально допустимое напряжение на тиристоре в закрытом состоянии. 4.Максимально допустимый прямой ток — это максимальный ток в открытом состоянии. 5.Обратный ток — ток при максимальной обратном напряжении. 6.Максимальный ток управления электрода 7.Время задержки включения/выключения 8.Максимально допустимая рассеиваемая мощность
2У202Д, 2У202Е, 2У202Ж, 2У202И, 2У202К, 2У202Л, 2У202М, 2У202Н, КУ202А, КУ202Б, КУ202В, КУ202Г, КУ202Д, КУ202Е, КУ202Ж, КУ202И, КУ202К, КУ202Л, КУ202М, КУ202Н
Тиристоры кремниевые, планарно-диффузионные, структуры p-n-p-n, триодные, незапираемые. Предназначены для применения в качестве переключающих элементов устройств коммутации напряжения малыми управляющими сигналами. Выпускаются в металлостеклянном корпусе с жесткими выводами. Тип прибора приводится на корпусе.
Масса тиристора не более 14 г, с комплектующими деталями не более 18 г.
Габаритный чертеж соответствует 2У201(А—Л), КУ201(А—Л).

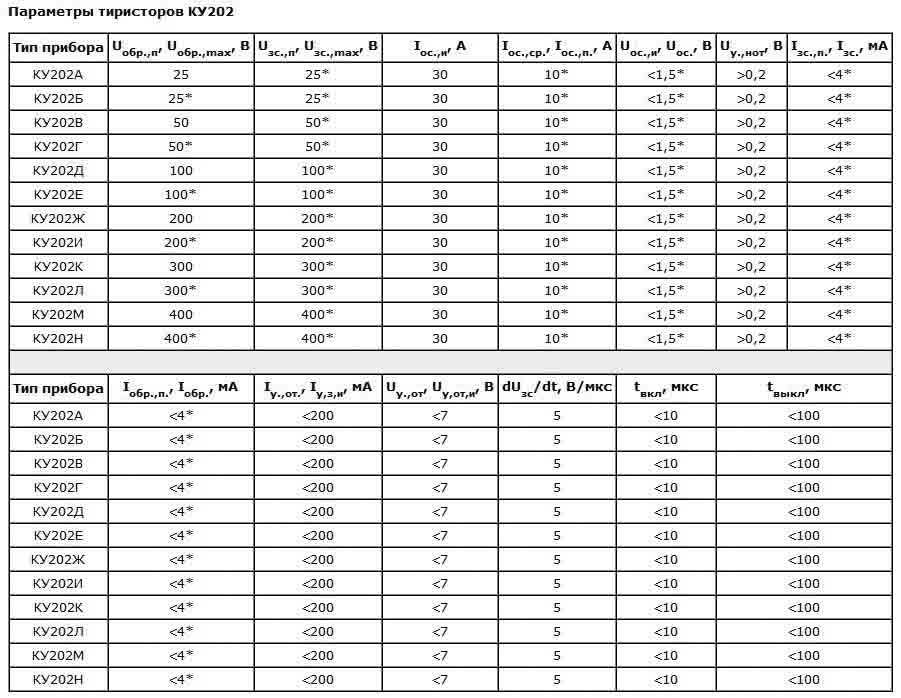

Электрические параметры
| Напряжение в открытом состоянии при Iос=10 А, не более: | |
| при Т=+25°С | 1,5 В |
| при Т=—60°С | 2 В |
| Отпирающее постоянное напряжение управления при Iу.от=200 мА, Uзс=10 В и Т=—60°С, не более | 7 В |
| Неотпирающее постоянное напряжение управления при Uзс=Uзс.макс и Тк=Тк.макс, не менее | 0,2 В |
| Постоянный ток в закрытом состоянии при Uзс=Uзс.макс, Т=+25°С и Тк=Тк.макс, не более | 4 мА |
| Обратный ток при Uобр=Uобр.макс, Т=+25°С и Тк=Тк.макс, не более | 4 мА |
| Ток удержания при Uзс=10 В, не более | 300 мА |
| Отпирающий постоянный ток управления при Uзс=10 В, Iос=10 А и Т=—60°С, не более | 200 мА |
| Неотпирающий постоянный ток управления при Uзс=Uзс.макс и Тк=Тк.макс, не менее | 2,5 мА |
| Время включения при Uзс=50 В, tи=50 мкс, Iу.от.и=200 мА, tу=10 мкс, fу=50 Гц, tу.ф=1 мкс и Iос=10 А, не более | 10 мкс |
| Время выключения при Uзс=Uзс.макс, Iос=10 А, tи=50 мкс, fу=50 Гц, dUзс/dt=5 В/мкс и tу.ф=5 мкс, не более | 150 мкс |
| Общая емкость не более | 800 пф |
Предельные эксплуатационные данные
| Постоянное напряжение в закрытом состоянии: | |
| КУ202А, КУ202Б | 25 В |
| КУ202В, КУ202Г | 50 В |
| 2У202Д, 2У202Е, КУ202Д, КУ202Е | 100 В |
| 2У202Ж, 2У202И, КУ202Ж, КУ202И | 200 В |
| 2У202К, 2У202Л, КУ202К, КУ202Л | 300 В |
| 2У202М, 2У202Н, КУ202М, КУ202Н | 400 В |
| Постоянное обратное напряжение: | |
| 2У202Е, КУ202Е | 100 В |
| 2У202И, КУ202И | 200 В |
| 2У202Л, КУ202Л | 300 В |
| 2У202Н, КУ202Н | 400 В |
| Обратное постоянное напряжение управления | 10 В |
| Прямое постоянное напряжение управления | 10 В |
| Скорость нарастания напряжения в закрытом состоянии | 5 В/мкс |
| Постоянный ток в открытом состоянии при Тк≤+70°С | 10 А |
| Импульсный ток в открытом состоянии при tи≤10 мс, Iос.ср≤5 А и Тк≤+70°С | 30 А |
| Импульсный ток в открытом состоянии при единичных импульсах, tи≤50 мкс, f=50 Гц и Тк≤+70°С | 50 А |
| Прямой импульсный ток управления: | |
| при Тк=+70°С | 300 мА |
| при tи≤50 мкс и Тк≤+70°С | 500 мА |
| Обратный постоянный ток управления | 5 мА |
| Средняя рассеиваемая мощность: | |
| при Тк≤+70°С | 20 Вт |
| при Тк=Тк.макс | 1,5 Вт |
| Импульсная рассеиваемая мощность управления при tи≤10 мкс, Uу.от.и≤20 В и Тк≤+70°С | 20 Вт |
| Импульсная рассеиваемая мощность управления при tи≤50 мкс, и Тк≤+70°С | 2,5 Вт |
| Температура корпуса: | |
| 2У202Д—2У202Н | +110°С |
| КУ202А—КУ202Н | +85°С |
| Температура окружающей среды: | |
| 2У202Д—2У202Н | —60…+100°С |
| КУ202А—КУ202Н | —60…+75°С |
Зависимости допустимого среднего тока в открытом состоянии от температуры корпуса
Зависимость отпирающего постоянного тока управления от температуры корпуса
Зависимость неотпирающего постоянного тока управления от температуры корпуса
Зависимость отпирающего постоянного напряжения управления от температуры корпуса
Зависимость неотпирающего постоянного напряжения управления от температуры корпуса
Зависимость отпирающего импульсного тока и напряжения управления от длительности импульса
При монтаже запрещается прилагать к изолированным выводам усилие, превышающее 0,98 Н (0,1 кгс). При креплении тиристоров к теплоотводу усилие затяжки не должно превышать 2,45 Н*м.
Пайка вывода катода допускается не ближе 7 мм от стеклянного изолятора, управляющего электрода — не ближе 3,5 мм, в течение не более 3 с с температурой паяльника не свыше +260°С.
При эксплуатации тиристора между катодом и управляющим электродом должен быть включен шунтирующий резистор сопротивлением 51 Ом.
При отрицательном напряжении на аноде тиристора подача тока управления не допускается.
Зависимости допустимого напряжения в закрытом достоянии от температуры корпуса
Зависимость времени включения от температуры корпуса
Зависимость скорости нарастания напряжения в закрытом состоянии от температуры корпуса
Зависимость скорости нарастания напряжения в закрытом состоянии от температуры корпуса
Схема подключения
Существует стандартная схема включения ку202н которой нужно придерживаться. Согласно ей между катодом и управляющим электродом подключается шунтирующий резистор сопротивлением 51 Ом. Отклонение от номинального значения не должно превышать 5 %.
Чтобы тиристор не вышел из строя не допускается подача управляющего тока, если напряжение на аноде отрицательное. Это может привести к выходу из строя устройства без возможности восстановления.
Особенности монтажа
К катоду и управляющему электроду нельзя прилагать усилие, большее 0,98 Н. Во время крепления прибора к теплоотводу усилие затяжки не должно быть выше 2,45 Нм.
Нельзя паять катод на расстоянии ближе 7 мм. от стеклянного корпуса. Для управляющего электрода допустимое расстояние для пайки 3,5 мм. Температура паяльника не должна быть выше +260 0 С. Время пайки не более 3 с.
Проверка на исправность
Проверить тиристор ку202н на исправность можно мультиметром, начать ее следует с проверки n-p перехода между анодом и управляющим электродом. Он должен прозваниваться так же, как обычный диод, то есть при прямом подключении (положительное напряжение на управляющий электрод, а отрицательное на катод) сопротивление перехода должно быть небольшим, а при обратном подключении большим.
Для более детальной проверки требуется выполнить такие действия:
- Переключаем мультиметр в положение для измерения сопротивления до 2 кОм. На щупы прибора должно подаваться напряжение от источника питания.
- Теперь нужно подключить щупы мультиметра к аноду и катоду тиристора. При этом прибор должен показывать большое сопротивление, близкое к бесконечности.
- При помощи перемычки соединяем анод и управляющий электрод. Сопротивление между анодом и катодом, показываемое мультиметром, должно упасть.
- Разъединяем анод и управляющий электрод. Сопротивление должно вырасти.
Можно также проверить тиристор при помощи лампочки и блока питания постоянного тока. Лампочка должна быть рассчитана на то напряжение, которое выдает блок питания. Подключаем положительный полюс блока питания на анод, а отрицательный на катод проверяемого тиристора.
При помощи батарейки, или щупов мультиметра включенного в режиме омметра, подаем отпирающее напряжение на управляющий электрод. Для этого подключаем положительное напряжение к аноду, а отрицательное к управляющему электроду. Если тиристор исправен, лампочка должна зажечься.
Если убрать напряжение между анодом и управляющим электродом лампочка должна продолжать гореть.
Существует способ проверить тиристор ку202н, не выпаивая его из схемы. Для этого нужно:
- Отключите плату, на которой находится тиристор, от питания.
- Отключаем от схемы управляющий электрод.
- Один тестер, настроенный на измерение постоянного напряжения, подключаем к аноду и катоду тиристора.
- Второй мультиметр включаем между анодом и управляющим электродом.
- Первый тестер должен показывать небольшое напряжение (десятки милливольт).
Хотя он уже снят с производства, его еще можно купить в некоторых местах. Кроме того он присутствует во многих старых электронных приборах, из которых его при желании можно выпаять. Его DataSheet можно скачать здесь.
Особенности схемного подключения
Тиристор предназначен для коммутации напряжения в различных устройствах. Но при этом имеется стандартная схема его подключения, которую нарушать крайне не рекомендуется. Например, между катодом (вывод под пайку) и управляющим электродом необходимо подключить резистор в качестве шунтирующего компонента. Благодаря его присутствию управляющая цепь замыкается и обеспечивается насыщение перехода. Его сопротивление должно быть не более и не менее 51 Ом.
Если на аноде присутствует напряжение отрицательной полярности, то управляющий ток должен быть равен нулю. Иначе произойдет электрический пробой перехода, что приведет к неисправности всего устройства в целом. Дальнейшая его работа невозможна, как и обратное восстановление.
Технические параметры тиристора
Тиристор КУ202Н относится к группе высоковольтных устройств, предназначенных для работы при напряжении до 400 В с максимально допустимым прямым током в открытом состоянии не более 10 А. Всего в линейке имеется 12 моделей тиристоров с различными напряжениями в закрытом состоянии. Поэтому при выборе основным параметром является именно оно.
Для использования в цепях с напряжением от 300 и выше вольт предназначены тиристоры с буквенными обозначениями от К до Н. Что касается остальных параметров, то они остаются теми же. Довольно часто новички радиолюбители сталкиваются с такими проблемами, что приводит к дополнительным растратам.
Эти тиристоры довольно часто применяются в построении регуляторов мощности нагрузкой не более 2 кВт. Но крайне не рекомендуется его эксплуатировать в критических режимах. Следует пропускать через устройство ток не более 7-8 А, что будет обеспечивать наиболее эффективные и щадящие режимы.
Технические параметры тиристора
Тиристор КУ202Н относится к группе высоковольтных устройств, предназначенных для работы при напряжении до 400 В с максимально допустимым прямым током в открытом состоянии не более 10 А. Всего в линейке имеется 12 моделей тиристоров с различными напряжениями в закрытом состоянии. Поэтому при выборе основным параметром является именно оно.
Для использования в цепях с напряжением от 300 и выше вольт предназначены тиристоры с буквенными обозначениями от К до Н. Что касается остальных параметров, то они остаются теми же. Довольно часто новички радиолюбители сталкиваются с такими проблемами, что приводит к дополнительным растратам.
Эти тиристоры довольно часто применяются в построении регуляторов мощности нагрузкой не более 2 кВт. Но крайне не рекомендуется его эксплуатировать в критических режимах. Следует пропускать через устройство ток не более 7-8 А, что будет обеспечивать наиболее эффективные и щадящие режимы.
