Осциллограф двухлучевой С1-55
Осциллограф С1-55 универсальный обеспечивает возможность одновременного исследования одного или двух синхронных сигналов амплитудами 30 мВ- 140 В в диапазоне длительности 0,2 мкс-0,2 с. Универсальное питание позволяет использовать прибор в поисковых и разведывательных экспедициях.
Технические характеристики осциллографа С1-55
Тип индикатора — ЭЛТ 9ЛО2И Рабочая часть экрана для каждого луча — 42X60 мм Питание: от сети 220 В, 50 Гц; 115 и 220 В, 400 Гц; от источника постоянного тока — 24 В; 1,5 А Потребляемая мощность — 70 В · А Габаритные размеры — 355X205X490 мм Масса — 15 кг
Вертикальное отклонение
Полоса пропускания — 0-10 МГц Время нарастания — 35 нс Коэффициент отклонения — 10 мВ/дел-20 В/дел Входное сопротивление и емкость: 1 МОм, 40 пФ
Горизонтальное отклонение
Коэффициент развертки — 0,02 мкс/дел-20 мс/дел (с 5-кратной растяжкой) Режим работы развертки: автоколебательный, ждущий Синхронизация: внутренняя — при изображении 6 мм и более (до 10 МГц); внешняя — сигналами амплитудой 0,5-15 В и частотой до 10 МГц Погрешность измерений амплитуды и временных интервалов 10%
Ценные радиодетали в осциллографе С1-55
Конденсаторы: Конденсаторы КМ5 зелёные группа Н30 — 13,8 г Конденсаторы КМ5 зелёные общая группа — 18,1 г Конденсаторы КТ (трубчатый) — 7,9 г Конденсаторы ССГ — 2 шт
Транзисторы: Транзистор КТ602 желтый — 4 шт Транзистор КТ602 белый — 4 шт Транзистор КТ312 белый — 7 шт Транзистор КТ312 желтый — 22 шт Транзистор КТ603 желтый — 4 шт Транзистор КТ201 желтый — 6 шт Транзистор ГТ311 белые — 2 шт
Микросхемы: Микросхемы 140УД 12 выводов — 1 шт
Резисторы: Резистор ПП3-40 К10К — 1 шт Резистор СП5-1В1А 1 кОм — 2 шт
Металлы: Алюминий — 3,7 кг Медь — 0,45 кг Платы — 0,7 кг Провода — 0,15 кг Латунь — 0,4 кг
Компоновка

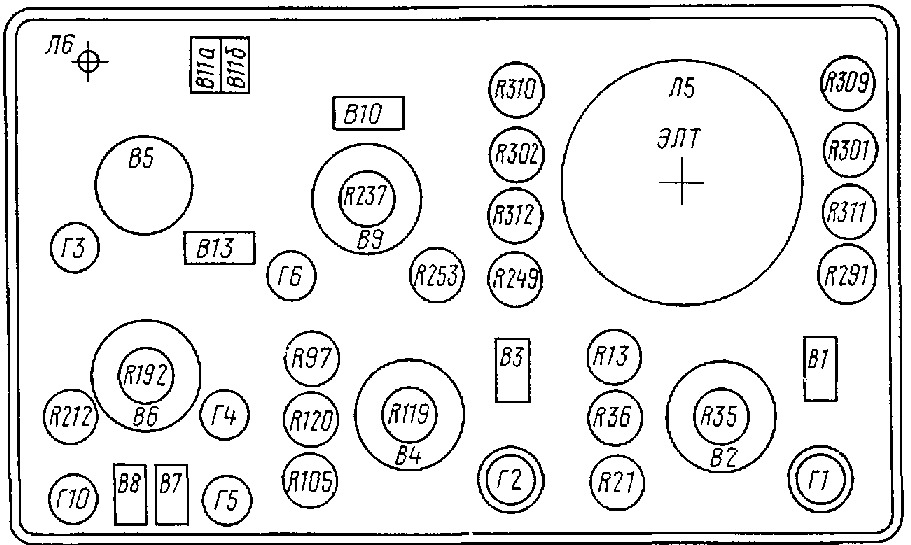

Рис. 1. Передняя панель осциллографа С1-55 (вид сзади).

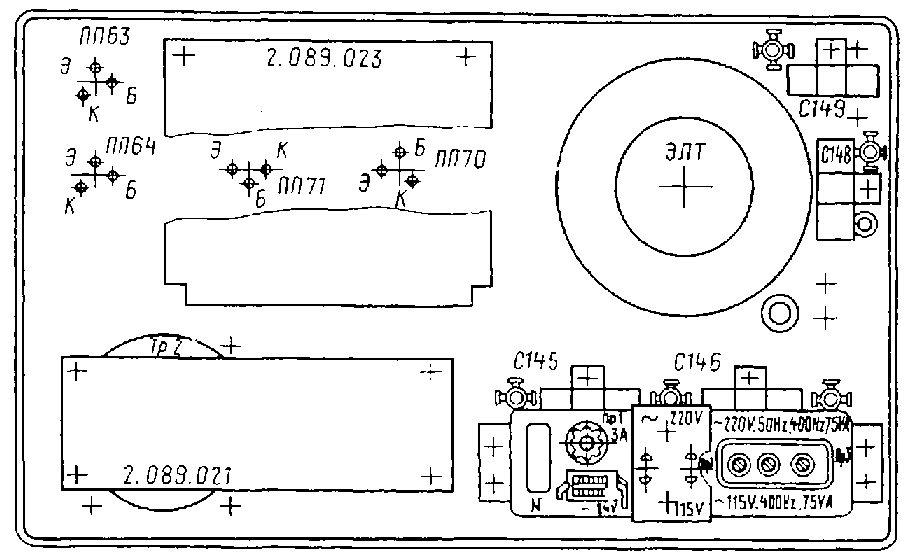

Рис. 2. Задняя панель прибора (расположение установочных элементов и печатных плат), ЭЛТ — электронно-лучевая трубка.

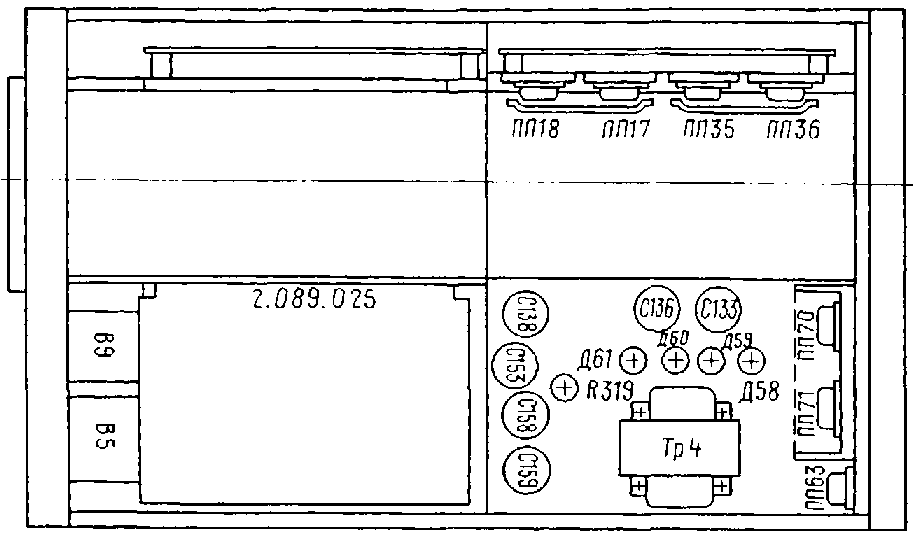

Рис. 3. Схема расположения установочных элементов и печатных плат (вид сверху).

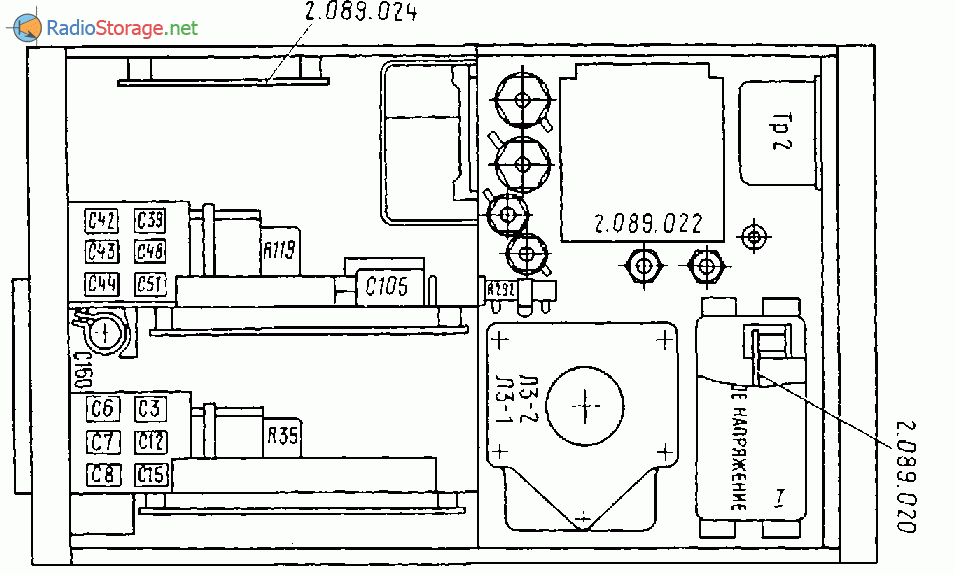

Рис. 4. Схема расположения установочных элементов и печатных плат (вид снизу): I — высокое напряжение.

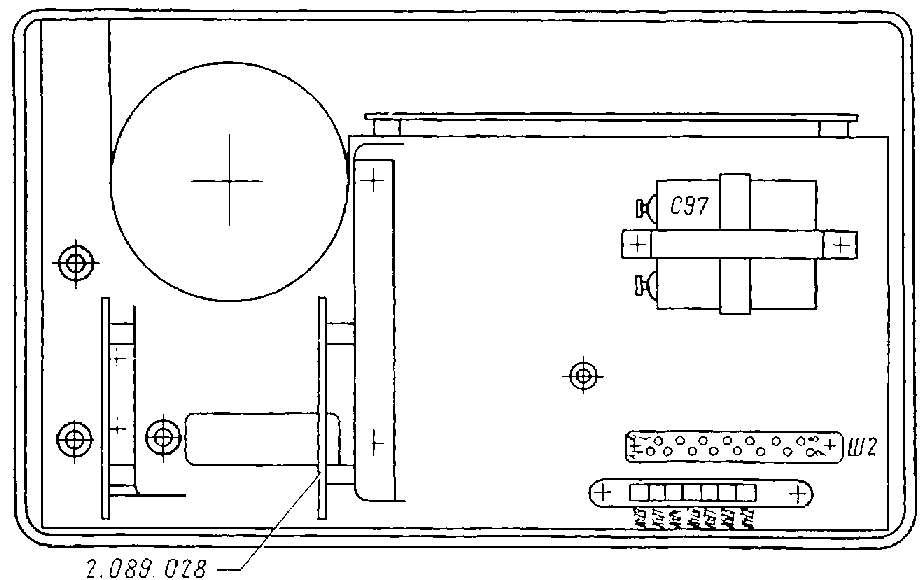

Рис. 5. Вид на среднюю стенку (расположение установочных элементов и печатных плат).

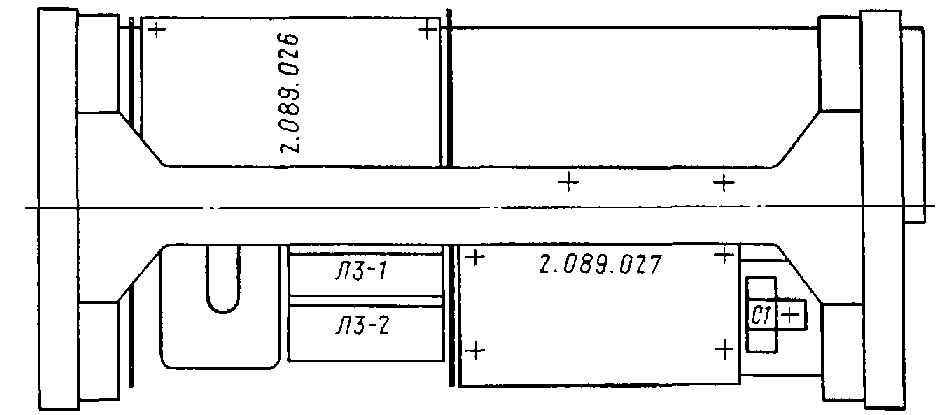

Рис. 6. Схема расположения установочных элементов и печатных плат (вид сбоку).

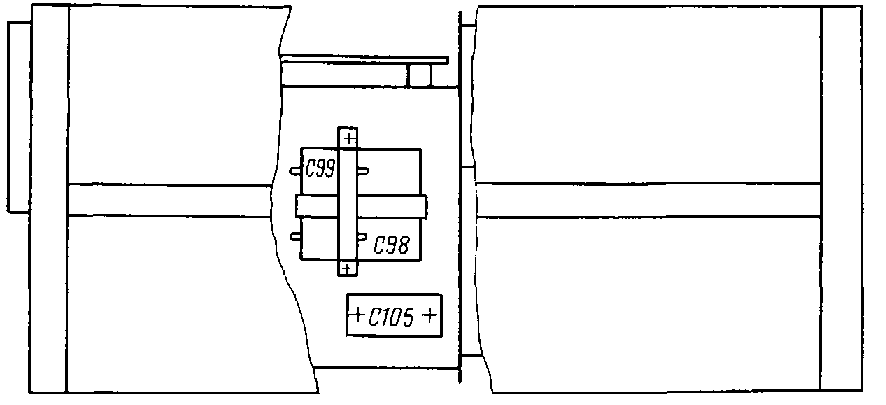

Рис. 7. Схема расположения установочных элементов (вид сбоку).
Рис. 8. Схема расположения элементов на плате 2.089.021.

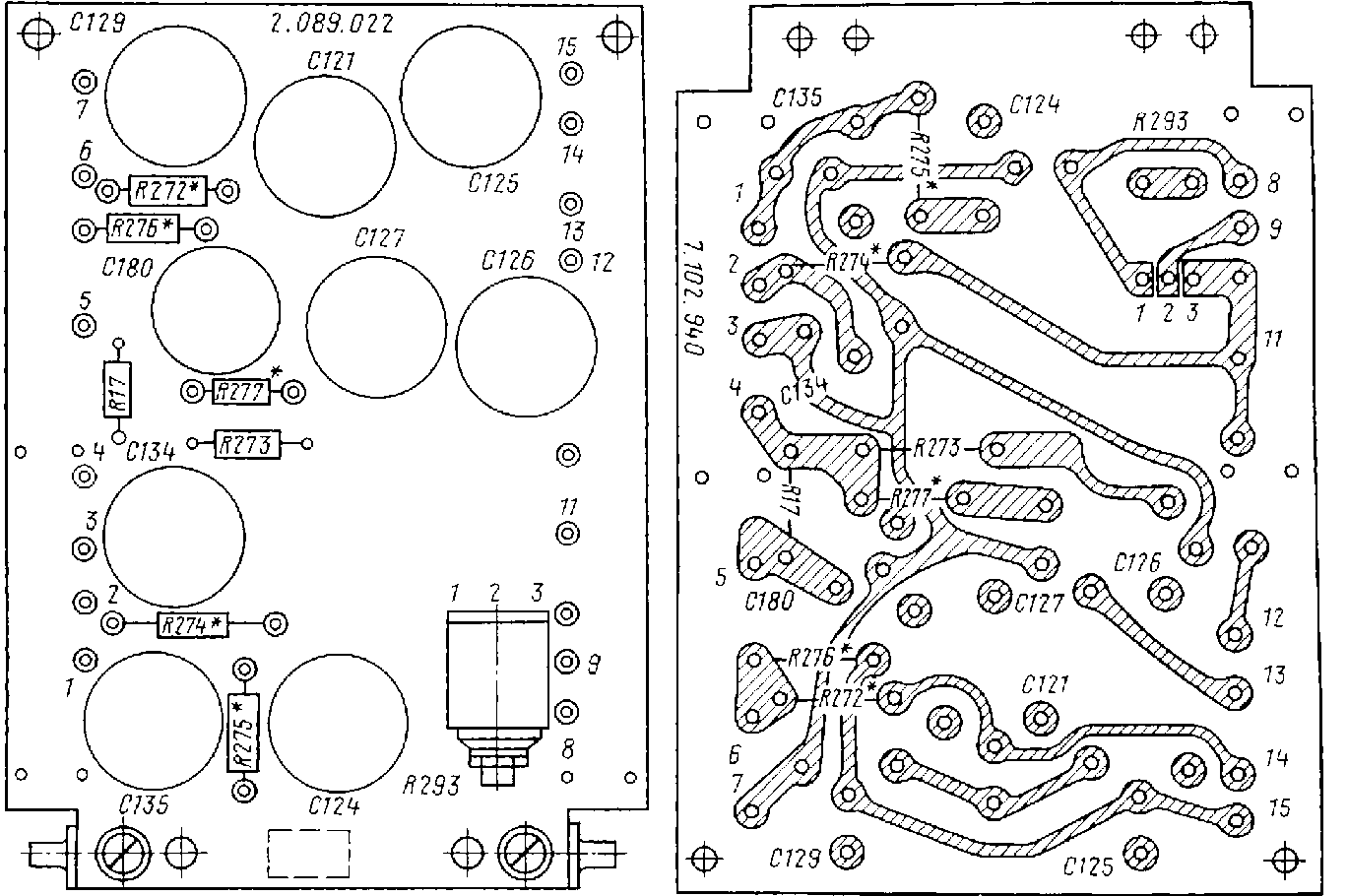

Рис. 9. Схема расположения элементов на плате 2.089.022.
Рис. 10. Схема расположения элементов на плате 2.089.023:
I — место для маркировки; Б — база; Э — эмиттер; К — коллектор.
Рис. 11. Схема расположения элементов на плате 2.089.024.
Рис. 12. Схема расположения элементов на плате 2.089.025.
Рио. 13. Схема расположения элементов на плате 2.089.025 (вид со стороны печатного монтажа).
Рис. 14. Схема расположения элементов на плате 2.089.026.
Рис. 15. Схема расположения элементов на плате 2.089.027.
Рис. 16. Схема расположения элементов на плате 2.089.028.
Рис.17. Схема расположения элементов на плате 2.089.026 (вид со стороны печатного монтажа).
Рис 18. Схема расположения элементов на плате 2.Ц8У.027 (.вид со стороны печатного монтажа.
Рис.19. Схема расположения элементов на плате 2.089.028 (вид со стороны печатного монтажа).
Источник
Характеристики
- Количество лучей(каналов) ЭЛТ — Двухлучевой
- Диапазон измеряемых напряжений — 30 мВ – 140 В
- Диапазон измеряемых интервалов времени — 0,2 мкс – 0,2 сек
- Полоса пропускания — 0 – 10 Мгц
- Время нарастания ПХ — 35 нс
- Погрешность измерения амплитуды сигнала — Не более 10 %
- Погрешность измерения интервалов времени — Не более 10 %
- Выброс на ПХ — Не более 5%
- Ширина линии луча — 0,8 мм
- Рабочая площадь экрана по горизонтали — 60 мм
- Рабочая площадь экрана по вертикали — 48 мм
- Напряжение питающей сети — 220 В 50 Гц, 60 Гц, 220(115) В 400 Гц, + 24 В
- Потребляемая мощность — 75 ВА (I=1,5 A пост)
- Диапазон рабочих температур -30 + 50 град С
- Габаритные размеры — 470 Х 205 Х 355 мм
- Масса — 15 кг
ПАРАМЕТРЫ КАНАЛА X
- Длительность развертки минимальная — 0,01 мкс/дел
- Длительность развертки максимальная — 0,02 сек/дел
- Амплитуда сигналов внешней синхронизации — 0,5 – 30 В
- Диапазон частот внешней синхронизации — 3 Гц – 5 Мгц
Работа с осциллографом на примере С1-55
Итак, осциллограф ( лат качаюсь + греч пишу ) это по сути простой вольтметр, который помимо обычного измерения позволяет исследовать сигналы любых частот и напряжений.
Существует два вида осциллографоф — аналоговый и цифровой. В этой статье мы рассмотрим первый вид на примере осциллографа С1-55. Для начала изучим его «интерефейс»
Т.к. у меня двух лучевой осциллограф то некоторые ручки не помечены, но по сути делают одно и тоже.
Настройки луча 1 ручка отвечает за яркость луча, иногда очень полезная вещь, т.к. луч меркнет при работе на больших частотах. 2 ручка это фокус, толщина луча, чем луч тоньше тем лучше. 3 ручка регулирует астигматизм настройка луча, тоже связаная с фокусом. Настройка оси Y 4 переключатель изменяет вход осциллографа ( открытый или закрытый ) проще говоря срезает постоянную составляющую или нет. 5 усилитель для оси Y, служит для «масштабирования в оси Y» 6 сдвиг по оси Y 7 вход На фотографии левая часть для первого луча, правая для второго. Синхронизация 8 Вход для внешней синхрониции ( 1 вход напрямую, второй с делителем частоты на 10 ) 9 Настройки для сигнала внешней синхронизации 10 Выбор режима и точная подгонка синхронизации. 11 Очень точная синхронизация. 12 Заземление (на фото не отмечено, рядом с 11) Калибратор 13 Главная ручка управления, определяющая напряжение калибратора 14 Выход калибратора 15 Выбор режима ( постоянное напряжение, или 2 kHz сигнал ) Настройка оси X 16 Выход пилообразного сигнала развертки. 17 Грубый и плавный сдвиг по оси X. 18 Ручка «масшабирования по X» 19 Умножитель масштаба
20 Включение и индикатор состояния.
Провода
Одной из важнейших составляющих осциллографа являются «щупы» и провода идущие к ним. При работе на малых частотах небольшие помехи незаметны и можно использовать что угодно. Но при частоте больше 20 kHz лучше пользоватся специализироваными щупами. Провод для щупа
Все это вместе называется Коаксиальный кабель. Ссылка на вики
Итак, с теорией ознакомились, перейдем к практике!
Практика
На калибраторе
Самое простое что можно посмотреть и измерить на осциллографе — это сигнал со встроенного калибратора ( есть не на всех приборах )
Вот как выглядит сигнал 2 kHz ( Второй луч выключен )
Я мог бы показать как выглядит второй режим калибратора — постоянка, но от самой первой фоторгафии отличатся будет очень мало, поэтому переходим дальше.
С компьютера
На компьютер есть много софта, не буду выделять конкретных программ, ибо делают все одно и тоже, просто выглядят по разнаму. С звуковой карты компьютера без особых приспособлений можно выдать сигнал до 20 kHz, то есть в слышимом диапозоне. Из за того что звуковая карта заточена под звук ( звуковая под звук ), есть некоторые особенности в сигнале. Наглядный пример синусоида 1 kHz и 20 kHz
Здесь «битность» видно особенно хорошо. Теперь квадратный сигнал ( аналогичный сигналу калибратора, но на частоте 1 kHz )
