НАЗНАЧЕНИЕ АППАРАТА ЕЛ-1
Осциллограф ЕЛ-1 предназначен для проверки обмоток электродвигателей и электрических машин мощностью до 110 кВт, напряжением до 660В.
Количество витков в испытуемых обмотках или секциях не менее двух.С помощью аппарата ЕЛ-1 проверяют:— обнаружения витковых замыканий и обрывов в обмотках электродвигателей и электрических машин;— нахождения паза с короткозамкнутыми витками в обмотках статоров, роторов и якорей электродвигателей;— проверки правильности соединения обмоток электродвигателей по схеме;— маркировки выводных концов фазных обмоток электродвигателей.Чувствительность аппарата обеспечивает обнаружение одного короткозамкнутого витка на каждые 2000 витков в обмотках контрольных катушек.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЕЛ-1
Аналоговые измерительные устройства
8.4.4. Стробоскопический осциллограф.
Стробоскопическим называется осциллограф, использующий для получения изображения формы сигнала упорядоченный (или случайный) отбор проб мгновенных значений исследуемого сигнала и осуществляется его временное преобразование. Принцип работы стробоскопического осциллографа основан на измерении мгновенных значений повторяющихся сигналов с помощью коротких стробирующих импульсов и базируется на стробоскопическом эффекте. Он позволяет обеспечить широкую полосу пропускания и высокую чувствительность осциллографа.
На рис. 8.16. представлена структурная схема одноканального стробоскопического осциллографа.
Временные диаграммы работы узлов стробоскопического осциллографа (рис. 8.16) показаны на рис 8.17.
Исследуемый сигнал (рис.8.17, а) поступает стробоскопический смеситель (СМ), содержащий диодную ключевую схему и устройство памяти. Осциллограф запускается синхронизирующими сигналами, опережающими исследуемый сигнал на время задержки стробоскопической развертки. Это могут быть внешние импульсы, внешнее синусоидальное напряжение или сам исследуемый сигнал.
Устройство синхронизации (УСиЗ) формирует импульсы запуска, частота повторения которых либо равна частоте исследуемого сигнала (рис. 8.17, б), либо в m раз меньше. Импульсы запуска управляют работой схемы, в которую входят генератор пилообразного напряжения (ГПН), генератор ступенчатого напряжения (ГСН) и компаратор (К). ГПН И ГСН формируют линейно и ступенчато нарастающие сигналы (рис. 8.17, в), которые подаются на входы компаратора. Длительность ГПН равна длительности tX исследуемого сигнала, а длительность ГСН в kТР (kТР = nTC/tX = TC/∆T – коэффициент трансформации масштаба времени; TC = TX + ∆T; n – число точек считывания) больше. В момент равенства сигналов ГПН и ГСН срабатывает компаратор (К) и своим выходным сигналом запускает генератор импульсов запуска (ГИЗ), формирующий импульсы с крутым фронтом (рис. 8.17, б). Они запускают генератор строб-импульсов (ГС), ГСН и срывают колебания ГПН. После каждого импульса ГИЗ, напряжение на ГСН ступенчато повышается на постоянную величину, а в промежутках между импульсами остается постоянным (рис. 8.17, в). Этот процесс повторяется до уровня, определяемого величиной kТР, после чего ГСН автоматически сбрасывается и начинается новый цикл нарастания напряжения ГСН.
Строб-импульс (рис. 8.17, г) запускает диодно-ключевую схему СМ и устройство памяти запоминает мгновенное значение исследуемого сигнала, соответствующее моменту поступления строб-импульса. Расширенные и промодулированные огибающей исследуемого сигнала импульсы с выхода СМ передаются по цепочке, состоящей из предварительного усилителя (ПУ), аттенюатора (АТ) и импульсного усилителя (ИУ), который расширяет импульсы выборок. Импульсный сигнал с выхода ИУ поступает на расширитель импульсов (РИ), где превращается в аналоговый сигнал за счет расширения импульса до периода повторения (рис. 8.17, д). Это напряжение усиливается в усилителе вертикального отклонения (УВО) и подается на пластины Y ЭЛТ. Для повышения четкости изображения плоские участки напряжения подсвечиваются импульсами схемы подсвета луча (СПЛ), управляемой ГИЗ (рис. 8.17, е). Изображение исследуемого сигнала на экране ЭЛТ будет иметь вид светящихся точек (черточек), равномерно отстоящих друг от друга (рис. 8.17, ж). Напряжение отрицательной обратной связи с РИ на СМ автоматически регулирует положение рабочей точки на ВАХ диода смесителя, обеспечивая высокую линейность преобразования.
Так как стробирование исследуемого сигнала приводит к дискретизации измерительной информации, необходимо знать минимально необходимое число точек считывания сигнала nMIN. Значение nMIN n может быть оценено по формуле nMIN = 2fMAX tX, где fMAX – верхняя граничная частот спектра UX. Для увеличения можно считывать после пропуска некоторого числа периодов сигнала. В этом случае TC = mTX + ∆T.

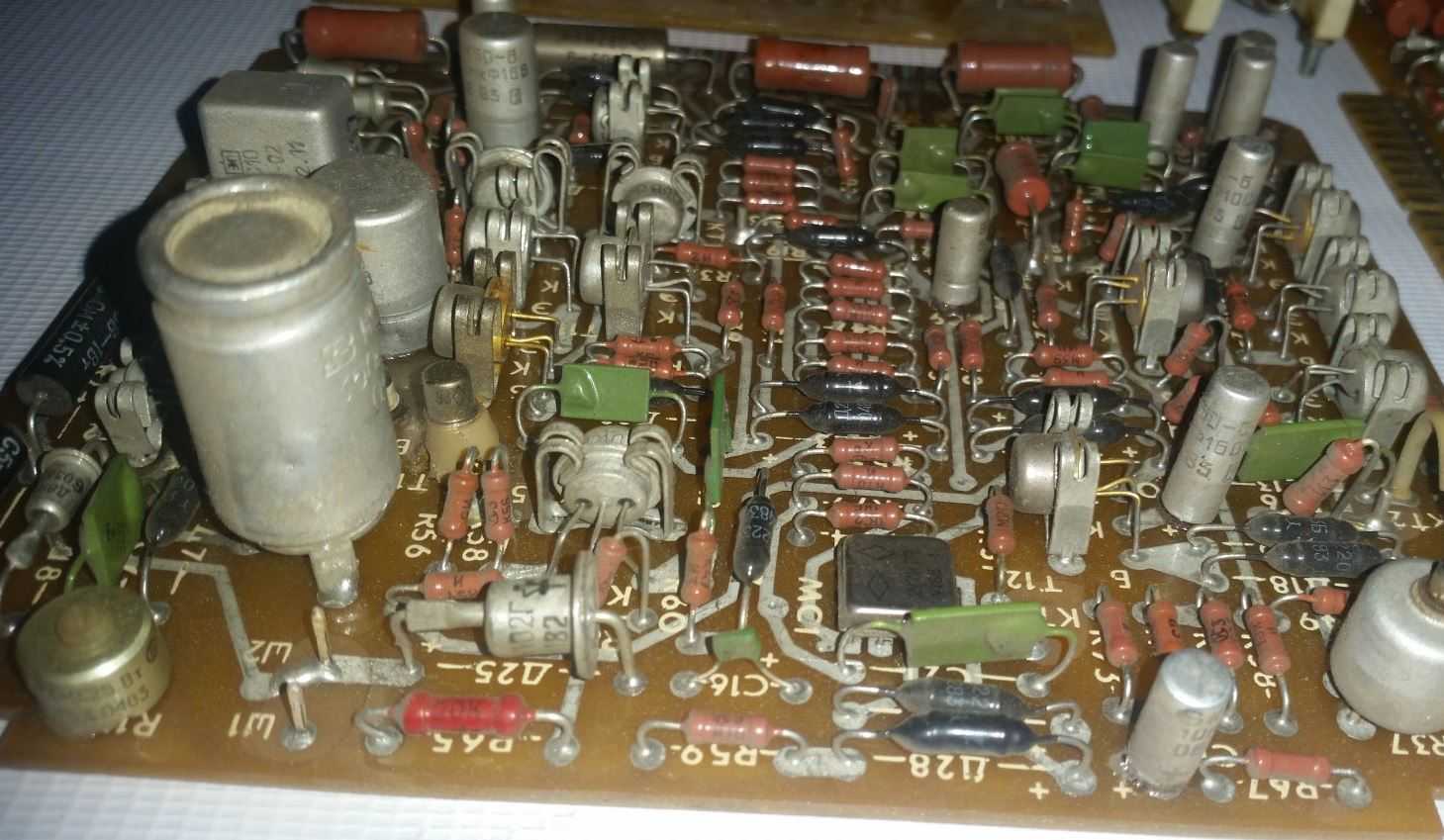

Осциллограф на 8ЛО6И
Собираем осциллограф с необходимыми функциями
Зачем
После того, как Вы увидели надпись на главной странице про сборку осциллографа, первая мысль была “Зачем это понадобилось автору” (варианты “Зачем мне это надо”, “У меня уже есть осциллограф, второй мне не нужен”). На все эти вопросы у меня есть ответ. И осциллограф у меня есть нормальный – С-35. Но меня не устраивает сложившаяся ситуация во всех измерительных приборах – купить прибор можно, а вот модернизировать, как компьютер – нет. Меня не устраивает, что к осциллографу нельзя подключить большой и удобный дисплей, что нельзя измерить форму сигнала при напряжении тысячи вольт. И не устраивает 3 конкретных недостатка моего С1-35 –
- Он недостаточно точен
- Его нельзя подключить к компьютеру
- Он большой, тяжелый и не удобный в использовании
Покупку нового цифрового осциллографа отбрасываем сразу – заоблачная стоимость, отсутствие некоторых нужных мне функций и избыток лишнего. Остается собрать прибор самому.
Желаемый результат
0)Дешевизна конструкции
Хочу обратить внимание – для меня, так как трубку я получил бесплатно (только не надо только спрашивать – как :), если ее покупать – стоит более 1000р
1)Осциллограф должен быть компактным и иметь возможность питания от батарей или аккумуляторов
2)Модульности системы. Это значит, что не изменяя схемы и в любой момент смогу добавить какую-нибудь функцию простой заменой (добавлением) блока или уменьшить размер и энергопотребление прибора путем снятия каких-либо блоков.
3)Точность не хуже, чем у моего С1-35
4)Возможность измерять форму сигнала при высоком напряжении и высокой частоте.
5)Блок (не обязательно, см. п.2) связи с компьютером через LPT порт
6)Возможность видео выхода (вывод изображения на большой экран) или быстрой установки выносной ЭЛТ любой марки.
7)Возможность регистрации магнитных полей (встроенный магнитометр)
8)Интуитивно-понятный интерфейс :), простота в использовании, сборке и настройке. Глючить, как одна известная операционная система не будет, обещаю
9)Присылайте свои функции! Если меня это заинтересует, я разработаю такой модуль и помещу схему на сайт.
Итак, приступим. Цели ясны, будем собирать прибор. Заранее сказать, что из этого получится не могу, так как сам осциллограф я еще далеко не собрал, обновлять страницу буду по мере появления новых идей и реальных модулей.
Основной дисплей.
Я долго думал, что выбрать. CRT, LCD или что-нибудь еще? В итоге остановился на CRT. LCD отбрасываем сразу из-за ненадежности при работе с высокими напряжениями, необходимости делать сложную цифровую схему и огромной цены. Всякую экзотику вроде лазерного XY сканера отбрасываем не думая – полная несовместимость с CRT и неточность, хотя если кого-то заинтересует такой вариант – пишите, расскажу, что это такое.
Второй вопрос. Какую именно выбрать ЭЛТ? Ответ – любую. Осциллограф должен быть совместим с любыми ЭЛТ. Но лично я выбрал себе 8ЛО6И – я получил ее почти бесплатно, на ней уже есть шкала и трубка достаточно компактна и не требует слишком высокого питающего напряжения (всего 2KV). Имеет встроенную систему электростатического управления лучом. Так же я буду рассчитывать на применение трубки 8ЛО4И – но она мне не особенно подходит из-за своей большой длины и отсутствия нанесенной шкалы. Как вариант будет рассмотрен модуль конвертера систем управления электростатика->электромагнитная, позволяющий подключать любую ЭЛТ, лишь бы было подходящее питание.
Еще один повод почаще заходить на мой сайт. Эту разводку 8ЛО6И в Internet на момент написания статьи найти НЕ ВОЗМОЖНО (исключая мой сайт, конечно :).
Раздел постоянно обновляется. Следующий модуль к несуществующему осциллографу будет высоковольтный источник питания для ЭЛТ на 2KV, затем обычный блок питания для всех остальных модулей. Потом буду думать. Наверно, развертка понадобится :). Хотя если кому-то развертка не нужна – просто не делайте этот блок, все остальное будет работать :).
