Осциллограф С1-94, режим калибровки
Есть осциллограф 90-х годов С1-94, был хорошим другом, берег как зеницу ока, всегда был дома. Не включал тоже много лет, берег наверно, не наверно – а точно, бывшей жене не отдал при разводе. . Вообщем вот видео на гугл-диске. Нет стабильности калибровки. Схему и документацию потерял при переездах, хоть голова на месте .
Как бы прямоугольники меняются местами, визуально бегут вправо на развертке на делении 5 и не реагирует на регулятор уровень. На 10-ке – наоборот влево. На двойке и ниже – месиво. Вообще, как-будто его нет. Понятно, что – читай RTFM, но хотелось, что бы перед тем как пошлете – совет услышать!
Сбоку есть отверстия под – корр усил и баланс, с верху – корр. развертки – ничего не крутил и никогда не трогал.

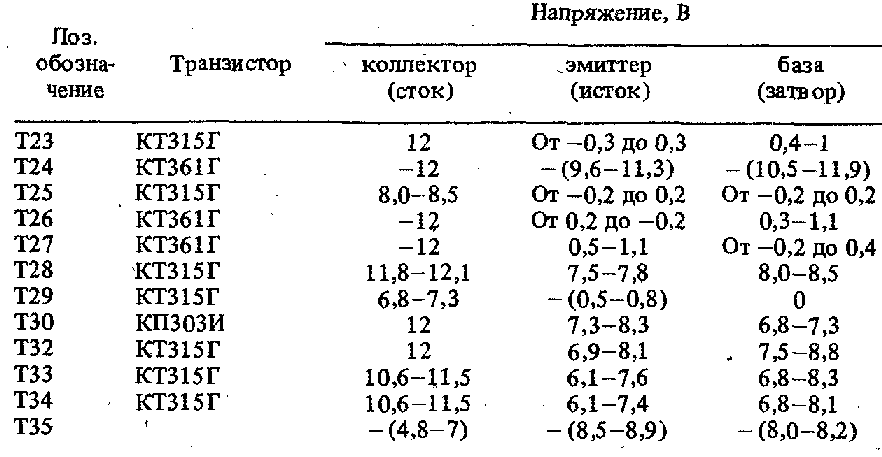

Таблицы напряжений
Проверка режимов, приведенных в табл. 1 (кроме особо оговоренных) производится относительно корпуса прибора при следующих условиях:
- усилители У1 й У2: производится при сбалансированном усилителе; переключатель УЗ-В1-4 устанавливается в положение ЖДУЩ; резисторами R2 и R20 луч устанавливается в центре экрана;
- развертка УЗ: резистором R8 (УРОВЕНЬ) потенциал базы транзистора УЗ-Т8 устанавливается О; переключателями УЗ-В1-2, УЗ-В1-З, УЗ-В1-4 устанавливаются в положения ВНУТР, JL, ЖДУЩ соответственно, резистором R20 луч устанавливается в центре экрана; переключатели V/ДЕЛ и ВРЕМЯ/ДЕЛ находятся в положениях „05” и „2” соответственно; напряжение на электродах транзистора УЗ-Т7 снимается в положении* переключателя V/ДЕЛ; напряжения иа электродах транзисторов УЗ-Т4, УЗ-Т6 проверяются относительно общей точки диодов УЗ-Д2 и УЗ-Д3, при этом переключатель УЗ-В1-4 устанавливается в положение АВТ; питающие напряжения 12 и минус 12 В должны быть установлены с точностью ± 0,1 В, при напряжении сети 220 ± 4 В.

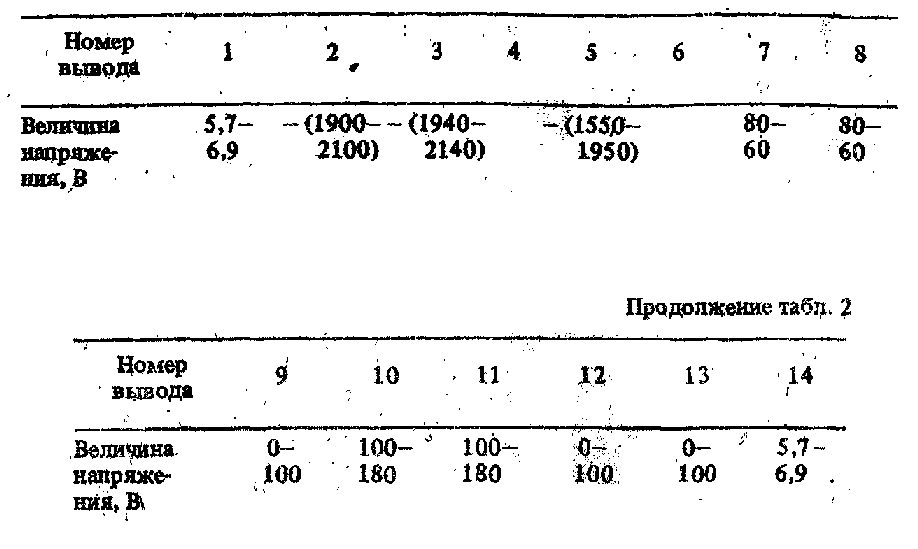

Проверка режимов, приведенных в таблице 2 (кроме особо оговоренных) , производится относительно корпуса прибора. Проверка режима на контактах 1, 14 ЭЛТ (Л2) производится, относительно потенциалакатода(минус 2000 В). Режимы работа могут отличаться от указанных с табл. 1, 2 на ±20%.
Re: Осциллограф С1-94, режим калибровки
Так как мой осцилл с1-112а по известной pdf из интернена якобы схемотехнически одинаков с этим то помещу мой вопрос сюда. Тем более тоже связан с калибровкой. Покупался давно на авито как рабочий. Я просто решил поизучать электрику. Начальная теория и практика так сказать. Ещё тогда казалось что он как то не так показывает. Но забросил на несколько лет. Вот сейчас достал и начал методически изучать и читать мануал. Решил пройти как в мануале, настройку. Все вроде ничего но споткнулся на последнем этапе, подстройка КГО Коэф горизонтального отклонения. Вертикалка нормально прдстваивается, 5 делений как надо и луч при переключении V остаётся в середине. Но с меандром на Время/дел 2 (как написано в мануале) не так. Все кнопки сопутствующие я перепроверял и перенажимал сто раз. Тонкие подстройки подстроечниками пробовал. Полный период меандра уходит за пределы. Левая половина полностью и очень широкая, а правый полупериод обрывается на пол пути. После этого я разобрал его и заменил абсолютно все электролиты полярные. И ещё полностью проверил и пропаял все на платах. Почистил все контакты. Просмотрел все через лупу и запустил заново. Как будто ничего и не перепаивал и не менял электролиты. Советские 90го года видимо работали, хотя мультиметром уже показывали ерунду. Но и с нормальными электролитами работает точно так же. Полный период меандра начинает проявляться когда я начинаю переключать Время/дел в сторону 50 Пожалуйста подскажите, только не общими фразами профи, а кто конкретно знает у этих осцилов какие части плат и деталей надо проверить. Если надо то схемы прикреплю. Просто они сразу в инете на 112 и лучше те кто конкретно знает локализацию проблемы. Вот видео https://www.youtube.com/watch?v=quHYYlrTBHM
На видео в конце когда возвратил на время/дел 2 не влезла моя отвертка где я кручу подстроечники и в частности корректировка развертки сверху. Не помогает. Такое чувство что горизонтальная развертка расширена или сбита. +-12в есть. Да и все питание на месте. Платы вольтметра слева я убрал, но цифры на экране были чёткие. Вообще экран сам работает хорошо.
голоса
Рейтинг статьи
Технические характеристики осциллографа С1-94
Рабочая часть экрана: 40×60 мм (8×10 делений).Толщина линии луча в центре экрана: не более 0,8 мм.Параметры канала вертикального отклонения (КВО) луча:- коэффициент отклонения — калиброванный, от 10 мВ на деление до 5 В на деление;- погрешность калиброванных значений коэффициента отклонения — не более ±5%, с делителем 1:10 — не более ±10%;- время нарастания переходной характеристики (ПХ) не превышает 35 не (полоса пропускания 0…10 МГц);- выброс на вершине ПХ — не более 10%;- время установления FIX — не более 120 нс;- неравномерность и перекос вершины ПХ из-за раскомпенсации входных делителей — не более 3%;- спад вершины ПХ при закрытом входе усилителя на длительности 4 мс — не более 10%;- смещение луча из-за дрейфа усилителя в течение 1 ч после пятиминутного прогрева не превышает 0,5 деления;- кратковременное смещение луча за 1 мин не превышает 0,2 деления;- смещение луча в различных положениях переключателя «У/Дел.»не превышает 0,5 деления.Вход прибора может быть открытым и закрытым:- входное сопротивление открытого входа — 1 МОм, входная емкость — 40 пФ (с делителем 1:1 соответственно 1 МОм, 150 пФ; с делителем 1:10 — 10 МОм, 2,5 пФ);- максимальная амплитуда входного сигнала при минимальном коэффициенте отклонения на открытом входе — не более 30 В (с делителем 1:10 — не более 300 В);- допустимое суммарное значение входного постоянного и переменного напряжений при закрытом входе не должно превышать 250 В;- задержка сигнала при внутренней синхронизации относительно начала развертки — не менее 20 нс.
