Д246А

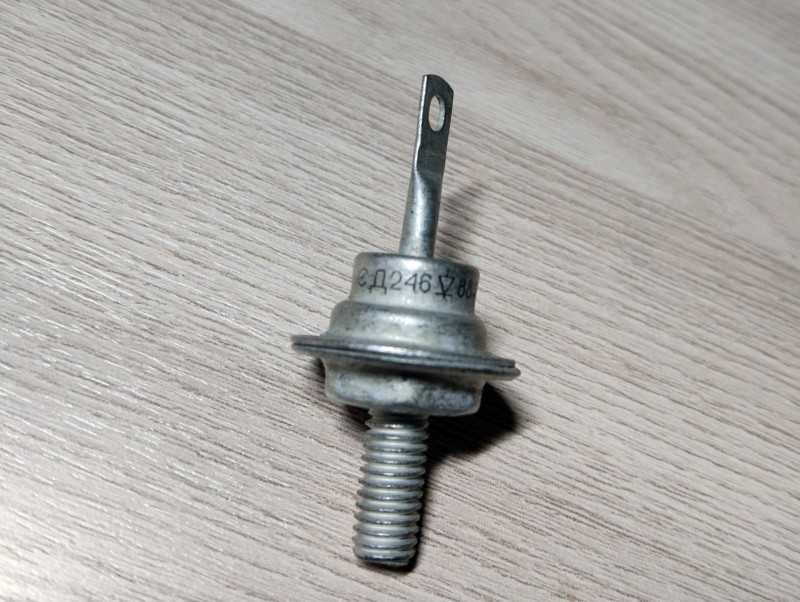

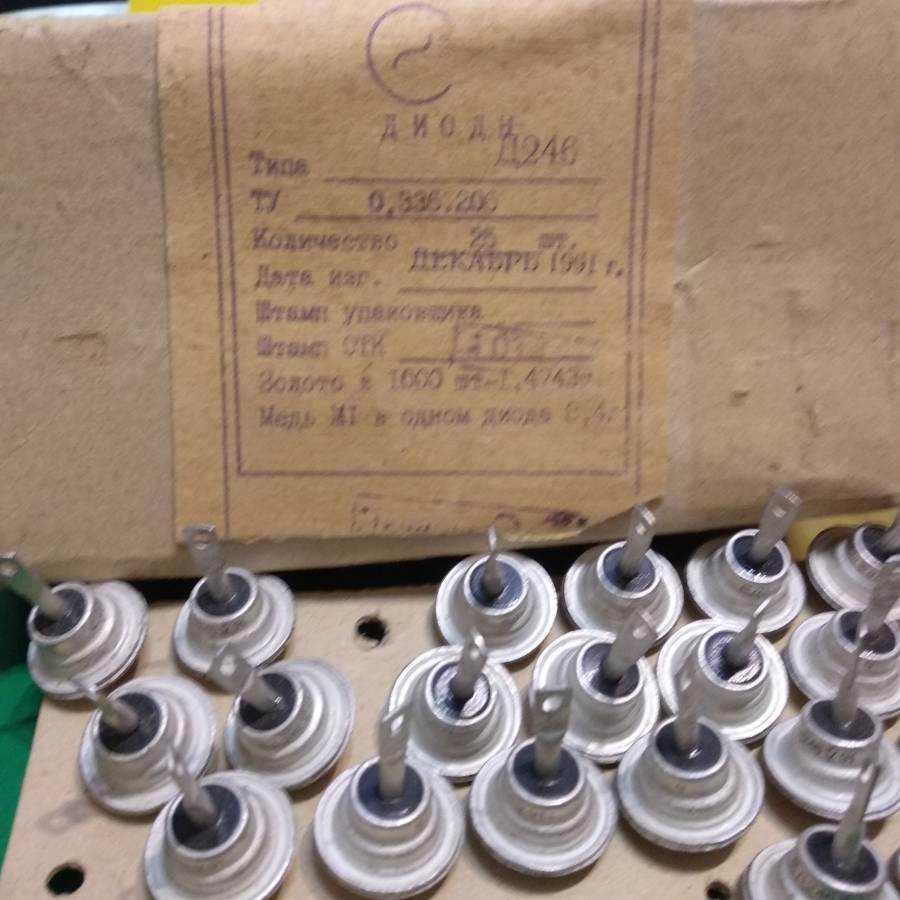

Диоды Д246А кремниевые, диффузионные. Предназначены для преобразования переменного напряжения частотой до 1,1 кГц. Выпускаются в металлостеклянном корпусе с жесткими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе. Масса диодов с комплектующими деталями не более 18 г. Тип корпуса: КДЮ-11-4. Технические условия: аА0.336.206 ТУ.
Основные технические характеристики диода Д246А: • Uoбp max — Максимальное постоянное обратное напряжение: 400 В; • Inp max — Максимальный прямой ток: 10 А; • fд — Рабочая частота диода: 1,1 кГц; • Unp — Постоянное прямое напряжение: не более 1 В при Inp 10 А; • Ioбp — Постоянный обратный ток: не более 3000 мкА при Uoбp 400 В
Основные технические характеристики диодов Д246, Д246А, Д246Б:
| Диод | Uпр/Iпр | Ioбр | t вос обр | Uобр max | Uобр имп max | Iпр max | Iпр имп max | Cд | fд max | Т |
|---|---|---|---|---|---|---|---|---|---|---|
| В/А | мА | мкс | В | В | А | А | пФ | кГц | °C | |
| Д246 | 1,25/10 | 3 | — | — | 400 | 10 | — | — | 1,1 | -60. +130 |
| Д246А | 1,0/10 | 3 | — | — | 400 | 10 | — | — | 1,1 | -60. +130 |
| Д246Б | 1,5/5 | 3 | — | — | 400 | 5 | — | — | 1,1 | -60. +130 |
Условные обозначения электрических параметров диодов:
• Uпр/Iпр — Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него; • Iобр— Обратный ток диода при предельном обратном напряжении; • tвoc обр — Время обратного восстановления; • Uoбp max — Максимальное постоянное обратное напряжение; • Uобр имп max — Максимальное импульсное обратное напряжение; • Inp max — Максимальный прямой ток; • Inp имп max — Максимальный импульсный прямой ток; • Сд — Общая емкость диода; • fд max — Максимальная рабочая частота диода; • Т — температура окружающей среды.
Техническая документация к электронным компонентам на русском языке.

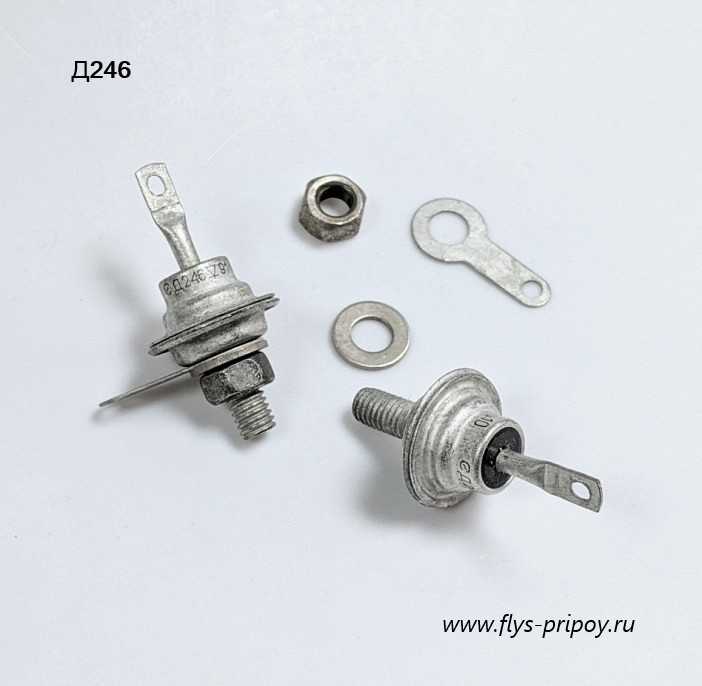

Описание
Диоды кремниевые, диффузионные. Предназначены для преобразования переменного напряжения частотой до 1,1 кГц. Выпускаются в металлостеклянном корпусе с жесткими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе. Масса диода с комплектующими деталями не более 18 г.
Пои креплении диодов усилие затяжки должно быть не более 1,96 Н·м (0,2 кгс·м). При этом запрещается прилагать к изолированному выводу усилие, превышающее 9,8 Н (1 кгс), так как это может привести к нарушению целостности стеклянного изолятора.
Размеры радиатора (теплоотвода) рассчитываются из условия, что диод является точечным источником теплоты, рассеивающим мощность 2Uпр.срIпр.ср.
При последовательном соединении диодов рекомендуется применять диоды одного типа и шунтировать каждый резистором сопротивлением 10…15 кОм на каждые 100 В амплитуды обратного напряжения.
| Параметр | Обозначение | Маркировка | Значение | Ед. изм. |
| Аналог | Д246 | 1N2025 | ||
| Д246Б | 1N1063 | |||
| Максимальное постоянное обратное напряжение. | Uo6p max, Uo6p и max | Д246 | 400 | В |
| Д246А | 400 | |||
| Д246Б | 400 | |||
| Максимальный постоянный прямой ток. | Iпp max, Iпp ср max, I*пp и max | Д246 | 10 | А |
| Д246А | 10 | |||
| Д246Б | 5 | |||
| Максимальная рабочая частота диода | fд max | Д246 | 1.1 | кГц |
| Д246А | 1.1 | |||
| Д246Б | 1.1 | |||
| Постоянное прямое напряжение | Uпр не более (при Iпр, мА) | Д246 | 1.25 (10 А) | В |
| Д246А | 1 (10 А) | |||
| Д246Б | 1.5 (5 А) | |||
| Постоянный обратный ток | Iобр не более (при Uобр, В) | Д246 | 3000 (400) | мкА |
| Д246А | 3000 (400) | |||
| Д246Б | 3000 (400) | |||
| Время обратного восстановления — время переключения диода с за данного прямого тока на задан ное обратное напряжение от мо мента прохождения тока через нулевое значение до момента до стижения обратным током задан ного значения | tвос, обр | Д246 | — | мкс |
| Д246А | — | |||
| Д246Б | — | |||
| Общая емкость | Сд (при Uобр, В) | Д246 | — | пФ |
| Д246А | — | |||
| Д246Б | — |
Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов.
Зависимость допустимого прямого тока от температуры
Зависимость среднего прямого тока от частоты
