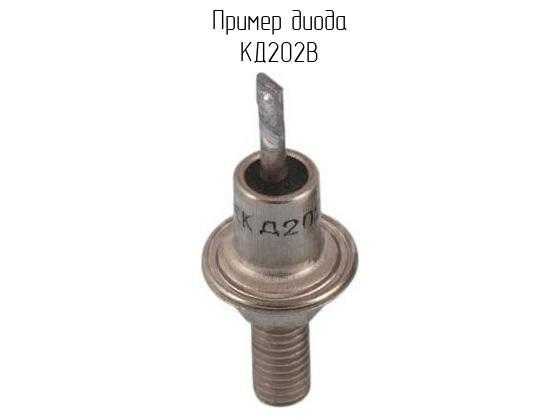

Диод КД202в

Другая кодировка — 2Д202в. Относится к диодам средней мощности. Применяется для преобразования тока из переменного в постоянный при частоте не более 5 кГц. Достаточно недорогой, однако во избежание порчи нового полупроводника при установке в конструкцию теплоотвода или шасси, необходимо удерживать его ключом у основания. Предписанную силу осуществляемой затяжки (1,47 Н*м) запрещается превышать. Помимо этого запрещено осуществлять по отношению к изолированному выводу воздействие более 0,98 Н, это может вызвать разрушение и поломку выполненной из стекла защитной оболочки.

Содержит золото — 0,00053 грамм.

Допустимое обратное напряжение (max.) — 70 В

Импульсное напряжение (max.) — 100 В

Обратный ток — 5 А

Импульсный ток — 9 А

Падение напряжения (max.) — 0,9 В (при прямом токе в 5 А и при T -60…+75°C)

Рабочая частота диода (max.) — 1,2 кГц

t° корпуса диода — 75°C

Вес — 4,62 г

Аналоги: 1N4724
Это основные данные по приведённым моделям кремниевых диодов. Они помогут с поиском необходимого устройства или позволят подобрать подходящий аналог.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Кд202 , 2д202, kd202 , справочник диодов, параметры диодов, характеристики диодов

Диоды кремниевыесплавные.Предназначены для работы вкачестве выпрямителей переменноготока частотой до 5000 Гц.Выпускаются в металлическомкорпусе с винтом.Масса диода не более 6 г.

Электрические параметры:

Диод	Uобр., В	Uимп., В	Iпр., А	Iимп., А	U пр. при I пр., В/А	Iобр.макс, мА	Fмакс, кГц
КД202А	35	50	5	9	0,9 В при 5 А	1	1,2
КД202Б	35	50	3,5	9	0,9 В при 3,5 А	1	1,2
КД202В	70	100	5	9	0,9 В при 5 А	1	1,2
КД202Г	70	100	3,5	9	0,9 В при 3,5 А	1	1,2
КД202 Д	140	200	5	9	0,9 В при 5 А	1	1,2
КД202Е	140	200	3,5	9	0,9 В при 3,5 А	1	1,2
КД202Ж	210	300	5	9	0,9 В при 5 А	1	1,2
КД202И	210	300	3,5	9	0,9 В при 3,5 А	1	1,2
КД202К	280	400	5	9	0,9 В при 5 А	1	1,2

КД202Л
280
400
3,5
9
0,9 В при 3,5 А
1
1,2
КД202М
350
500
5
9
0,9 В при 5 А
1
1,2
КД202 Н
350
500
3,5
9
0,9 В при 3,5 А
1
1,2
КД202 Р
420
600
5
9
0,9 В при 5 А
1
1,2
КД202 С
420
600
3,5
9
0,9 В при 3,5 А
1
1,2
2Д202 Т
560
800
3
9
1 В при 3 А
1
1,2

Постоянноеобратное напряжениеUобр = 0,7 * Uобр. макс. в диапазонечастот:
без снижения U обр.макс и I пр.ср.	до 1,2 кГц
со снижением I пр.ср.	от 1,2 до 5 кГц

Предельные параметры:

Температураокружающей среды	-60°С…+130°С
Давлениеокружающего воздуха	от2,7 * 104 до 3 * 105 Па
Относительнаявлажность при 40° С	до98%
Вибр.нагрузки в диапазоне частот10…2000 Гц	до 15g.
Ударныемногократные нагрузки сускорением	до 150 g.
Линейныеускорения	до150 g.
Гарантийнаянаработка не менее	10000часов.

КД202 , 2Д202 (кремниевый диод)

Диоды кремниевые
сплавные.
Предназначены для работы в
качестве выпрямителей переменного
тока частотой до 5000 Гц.
Выпускаются в металлическом
корпусе с винтом.
Масса диода не более 6 г.

Электрические параметры:

Диод	U обр., В	U имп., В	I пр., А	I имп., А	U пр. при I пр., В/А	I обр.макс, мА	F макс, кГц
КД202 А	35	50	5	9	0,9 В при 5 А	1	1,2
КД202 Б	35	50	3,5	9	0,9 В при 3,5 А	1	1,2
КД202 В	70	100	5	9	0,9 В при 5 А	1	1,2
КД202 Г	70	100	3,5	9	0,9 В при 3,5 А	1	1,2
КД202 Д	140	200	5	9	0,9 В при 5 А	1	1,2
КД202 Е	140	200	3,5	9	0,9 В при 3,5 А	1	1,2
КД202 Ж	210	300	5	9	0,9 В при 5 А	1	1,2
КД202 И	210	300	3,5	9	0,9 В при 3,5 А	1	1,2
КД202 К	280	400	5	9	0,9 В при 5 А	1	1,2
КД202 Л	280	400	3,5	9	0,9 В при 3,5 А	1	1,2
КД202 М	350	500	5	9	0,9 В при 5 А	1	1,2
КД202 Н	350	500	3,5	9	0,9 В при 3,5 А	1	1,2
КД202 Р	420	600	5	9	0,9 В при 5 А	1	1,2
КД202 С	420	600	3,5	9	0,9 В при 3,5 А	1	1,2
2Д202 Т	560	800	3	9	1 В при 3 А	1	1,2

Постоянное
обратное напряжение
Uобр = 0,7 * Uобр.макс. в диапазоне
частот:
без снижения U обр.макс и I пр.ср.	до 1,2 кГц
со снижением I пр.ср.	от 1,2 до 5 кГц

Предельные параметры:

Температура окружающей среды	-60°С…+130°С
Давление окружающего воздуха	от 2,7 * 104 до 3 * 105 Па
Относительная влажность при 40° С	до 98%
Вибр. нагрузки в диапазоне частот 10…2000 Гц	до 15 g.
Ударные многократные нагрузки с ускорением	до 150 g.
Линейные ускорения	до 150 g.
Гарантийная наработка не менее	10000 часов.

Графики:

	Зависимость допустимого среднего значения тока Iпр.ср. (постоянного прямого тока Iпр.) от температуры окружающей среды для диодов: КД202В, КД202Д, КД202Ж, КД202К, КД202М, КД202Р. *Радиаторы из дюралюминия толщиной 3 мм. 1 — без радиатора. 2 — радиатор 10 см2. 3 — радиатор 25 см2. 4 — радиатор 50 см2. 5 — радиатор 100 см2. 6 — радиатор 150 см2.

	Зависимость допустимого среднего значения тока Iпр.ср. (постоянного прямого тока Iпр.) от температуры окружающей среды для диодов: КД202Г, КД202Е, КД202И, КД202Л, КД202Н, КД202С. *Радиаторы из дюралюминия толщиной 3 мм. 1 — без радиатора. 2 — радиатор 10 см2. 3 — радиатор 25 см2. 4 — радиатор 50 см2. 5 — радиатор 100 см2. 6 — радиатор 150 см2.

	Зависимость допустимого среднего значения прямого тока Iпр.ср. (постоянного прямого тока Iпр.) от температуры корпуса. 1 — для диодов Д202В, КД202Д, КД202Ж, КД202К, КД202М, КД202Р. 2 — КД202Г, КД202Е, КД202И, КД202Л, КД202Н, КД202С.

	Зависимость коэффициента допустимой импульсной перегрузки Kимп.макс. от длительности импульса tимп.

	Зависимость допустимого среднего значения прямого тока I пр.ср. от частоты F для синусоидального подводимого напряжения и активно-индуктивной нагрузки.

Возврат к оглавлению
справочникаНа Главную страницу
www.5v.ru

КД202А, КД202В, КД202Д, КД202Ж, КД202К, КД202М, КД202Р

Все картинки в новостях кликабельные, то есть при нажатии они увеличиваются.

Диоды кремниевые диффузионные КД202А, КД202В, КД202Д, КД202Ж, КД202К, КД202М, КД202Р. Предназначены для преобразования переменного напряжения с частотой до 5 кГц в постоянное. Выпускаются в металлостеклянном корпусе с винтом и жёстким выводом.

Масса диода КД202А, КД202В, КД202Д, КД202Ж, КД202К, КД202М, КД202Р не более 7 гр.

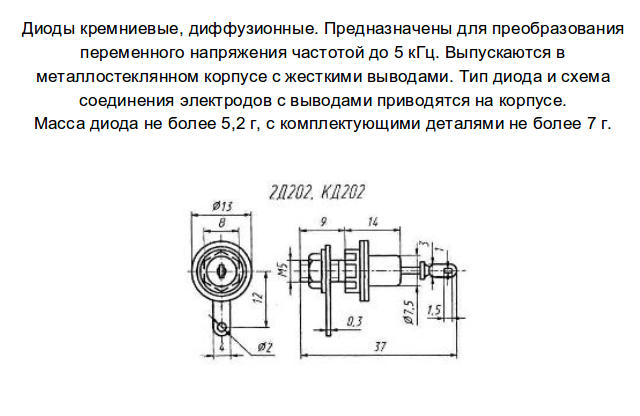

Чертёж диода КД202А, КД202В, КД202Д, КД202Ж, КД202К, КД202М, КД202Р
