В-200, В-200К содержание серебра
В-200, В-200К содержит 0,5795г. серебра.
Учитывая Курс драгоценных металлов рассчитаем примерную стоимость. Умножаем количество содержания ценных металлов на актуальный курс валют.
Ориентировачная стоимость=
+ 0,5795г*59.63руб. =34.56 руб. Выключатель В-200, В-200К ориентировачно стоит на вторичном рынке радиодеталей 34.56 руб.
А это примерно 20%-30% от стоимости детали. Т.е. фактически Выключатель В-200, В-200К у Вас выкупят примерно за 6.91 руб.
Также в зависимости от региона цены будут отличаться. Детали которые вы сдадите отправляются на заводы по переработке. Так как заводы есть не в каждом регионе, скупщику необходимо учесть расходы на логистику.
Выключатель В-200, В-200К ориентировачно стоит на вторичном рынке радиодеталей 34.56 руб. (прямой расчет по бирже ценных металлов).
Скупщики выкупят у Вас Выключатель В-200, В-200К примерно за 6.91 — 10.37 руб. (примерная стоимость скупки).
Курсы драгоценных металлов по ЦБ РФ на 28.07.2021, в руб.
Вот такими не хитрыми способами мы с Вами вычислили сколько стоит В-200, В-200К в пересчете на драгоценные металлы.
Кто знает, может именно в вашем гараже или подвале запылился какой-нибудь денежный хлам
Значимые характеристики защитных диодов
Значение напряжения, при котором происходит открытие диода и уведение потенциала к общему проводу. Дополнительное синонимичное обозначение — VBR.
Iобр.
Максимальный обратный ток утечки. Имеет маленькое значение, измеряемое в микроамперах, и функциональность устройства от него практически не зависит. Дополнительное обозначение — IR.
Uобр.
Значение является показателем постоянного обратного напряжения. VRWM.
U огр.имп.
Наибольшее значение по импульсному напряжению ограничения. VCL, VCmax.
Iогр.max.
Наибольшее значение пикового импульсного тока. Иначе это показатель наибольшей силы безопасного для защитного диода токового импульса. Для наиболее действенных ограничительных стабилитронов данное значение может составлять сотни ампер. IPP.
Pимп.
Показатель наибольшего значения допустимой импульсной мощности. К сожалению данный параметр крайне зависим от длительности импульса.
Рис 2 ВА характеристики защитного диода
Уровень мощности у защитных диодов неодинаков. Тем не менее, если исходных данных по этому параметру у супрессора недостаточно, его спокойно можно скомбинировать ещё с одним или несколькими полупроводниками, что положительно скажется на общем уровне мощности.
TVS-диод может выполнять функцию стабилитрона. Но прежде необходимо проверить его максимально рассеиваемую мощность и динамический ток при Imax. и Imin.
Как правильно подобрать защитный диод?
Применение следующих правил поможет избежать проблем с покупкой защитного диода. Чтобы не ошибиться в выборе, необходимо:
- Определиться с типом напряжения (будет оно переменным или постоянным?);
- TVS потребуется одно- или двунаправленный;
- Узнать каков уровень номинального напряжения на линии, которую надо будет защищать;
- Осведомиться о максимальном значении Iогр. и Uогр.max. в условиях нагрузки;
- Выявить верхнюю и нижнюю температурную границу, при которой будет работать прибор;
- Решить, каким образом будет монтироваться элемент (поверхностно/с помощью отверстий);
- С опорой на все выявленные данные необходимо определиться с подходящей серией и оптимальным вариантом диода.
Кроме того, нужно учесть:
- Насколько велико обратное напряжение диода (оно должно превышать номинальное напряжение схемы, если данный момент не учитывается, то диод будет «включаться» даже не имея на то причин);
- Уровень Uогр. обязан быть меньше Umax. на линии, которую требуется защищать;
- Что даже если диод выбран в соответствии со всеми нуждами, его действие всё равно нужно проверить во всём необходимом температурном диапазоне;
- Удостовериться в том, что размеры диода и прочие нюансы позволяют его адекватный монтаж.
Лампы генераторные серий ГИ, ГМИ, ГС, ГУ
Лампы, содержащие драгметаллы.
- ГС-23Б, ГС-36Б, ГИ-19Б, ГМИ-2Б, ГМИ-4Б, ГМИ-5, ГМИ-6, ГМИ-6-1, ГМИ-7, ГМИ-7-1, ГМИ-10, ГМИ-11, ГМИ-14Б, ГМИ-19Б, ГМИ-21-1, ГМИ-24Б, ГМИ-26Б, ГМИ-27А, ГМИ-27Б, ГМИ-32Б, ГМИ-32Б1, ГМИ-38, ГМИ-42Б, ГМИ-83В, ГМИ-89, ГМИ-90
- ГУ-19-1, ГУ-29, ГУ-34Б, ГУ-34Б1, ГУ-43А, ГУ-43Б, ГУ-50, ГУ-70Б, ГУ-71, ГУ-72, ГУ-73Б, ГУ-73П, ГУ-74Б, ГУ-78Б, ГУ-84Б
- ГКД1-600/5, ТГИ1-2500/50, ТГИ1-2000/35, ЛИ-604 К-1, ЛИ-705, ЛИ-702-1, ЛИ-703, 5МГЦ резонатор, Кварц К3, Разрядник РР-7, Клистрон К-12, Клистрон К-351, Клистрон К-352
- Генераторные лампы покупаем до 01.1991 года выпуска. На цену ламп влияет наличие знака «ромб» и ряд других факторов.
- Радиолампы от телевизоров СССР без упаковки и б/у радиолампы не покупаем. Более подробно на странице «Лампы».
Справочник содержания драгметаллов
Извлечением драгметаллов (аффинаж) занимаются только уполномоченные специализированные организации – аффинажные заводы, которые имеют соответствующие лицензии и необходимое оборудование для того чтобы проводить необходимые технологические операции без вреда для окружающей среды. Мы настоятельно не рекомендуем вам пытаться самостоятельно извлекать драгметаллы из радиодеталей, катализаторов и проч., т.к. во-первых это запрещено законом, а во-вторых – не безопасно для вашей жизни и здоровья. На нашем сайте Вы можете ознакомиться с содержанием драгметаллов в радиодеталях и различном оборудовании. В радиодеталях и приборах производства СССР содержатся такие элементы как Золото Au, Серебро Ag, Платина Pt, Палладий Pd, Тантал Ta, реже Родий Rh и Иридий Ir в основном в виде сплавов. Данные драгметаллы находятся в природе в очень ограниченном количестве и поэтому имеют столь высокую ценность
В связи с этим очень важно чтобы вышедшее из строя оборудование проходило утилизацию в соответствие с законом, т.к. тем самым обеспечивается возврат драгметаллов государству и не наносится непоправимый вред окружающей среде

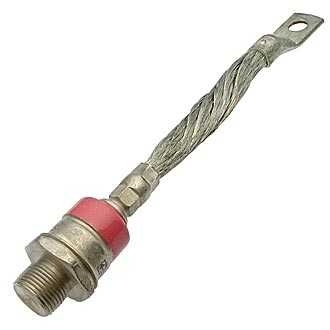

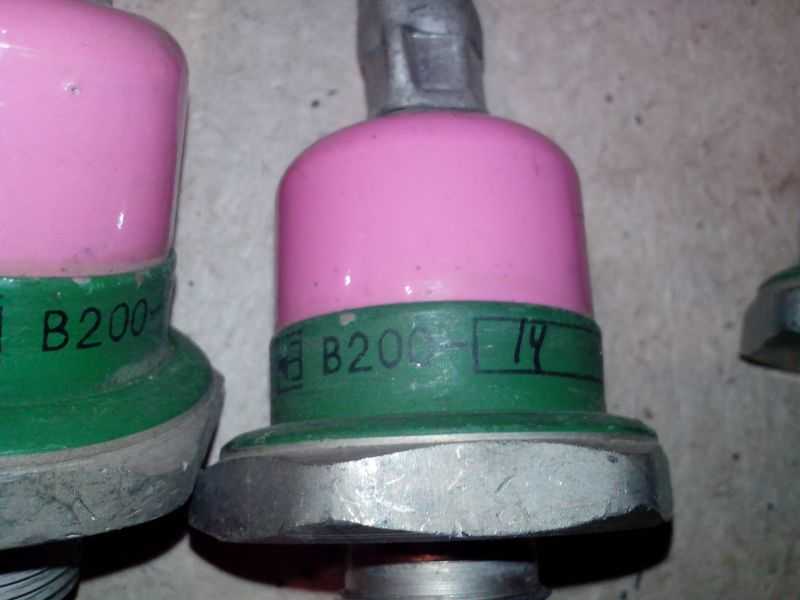

Диод В200 содержит драгметаллы в количествах указанных в соответствующей технической документации, использовавшейся при производстве данного типа изделий. Указано точное соответствие до 0,1мг по массе и количеству драгметаллов.
Обращаем ваше внимание, что часто реальное содержание драгметаллов в радиодеталях на 10-25% отличается от справочного в меньшую сторону!
Содержание драгметаллов указанно в граммах.
Источник
Основные качества TVS-диодов
- Способность стабильно функционировать в условиях обратного напряжения;
- Обратные токи должны быть на самом деле минимальны, чтобы никак не влиять на функциональность прибора в целом.
- Скорость реакции на быстрое критическое воздействие должна находиться на минимально возможном уровне.
- Максимально возможный показатель по уровню рассеиваемой мощности.
Но, в качестве итога, необходимо признать, что выполнение одного условия зачастую влечёт за собой нарушение другого.
Помимо этого, TVS-диод в принципе нельзя отнести к числу идеальных защитных ограничителей. Так, например, защитные диоды супрессоры в положении «выключено» можно характеризовать достаточно большими обратными токами. Далее, вызывает неодобрение резкость при смене режимов. Наибольшей же проблемой считается то, что в ограничивающем режиме уровень напряжения находится в прямой зависимости от силы тока.
Необходимо помнить, что все даваемые производителем характеристики диода являются таковыми только в конкретных температурных условиях. При более высоких температурах допустимая пиковая мощность и токи уменьшатся.
Впрочем, несмотря даже на такие недостатки, диодные предохранители всё-таки оказываются лучше приборов, устройств и элементов с аналогичным назначением.
Принципы действия
Защитный диод обладает специфической ВА характеристикой, отличающейся нелинейностью. При условии, что размер амплитуды импульса окажется больше допустимого, то это повлечёт за собой так называемый «лавинный пробой». Иными словами, размер амплитуды будет нормирован, а все излишки будут выведены из сети через защитный диод.
Рис 1 Защитный диод- принцип работы полупроводника
Принцип работы TVS-диода предполагает, что до момента возникновения опасности диодный предохранитель никоим образом не оказывает влияние на сам прибор и его функциональные свойства. Таким образом, необходимо отметить, что выявляется ещё одно название для защитного диода — лавинный диод.
Существует два типа ограничительных стабилитронов:
Симметричные.
Защитный диод, двунаправленный приспособленный для работы в сетях с переменным током.
Несимметричные.
Применимы только для сетей с постоянным током, поскольку имеют однонаправленный рабочий режим. Способ подключения несимметричного защитного диода не соответствует стандартному. Его анод соединяется с минусовой шиной, а катод — с плюсовой. Положение получается условно перевёрнутым.
Кодировка защитных диодов, относящихся к симметричным, включает в себя литеры «С» или «СА«. У несимметричных диодных предохранителей имеется цветная маркировка в виде полосы на стороне катодного вывода.
Корпус каждого защитного диода также снабжён маркировочным кодом, в сжатом виде отображающим все значимые параметры.
Если входной уровень напряжения у диода увеличится, то стабилитрон в течение очень краткого временного отрезка уменьшит показатель внутреннего сопротивления. Сила тока в этот момент, напротив, возрастёт, а предохранитель перегорит. Поскольку действует защитный диод практически моментально, целостность основной схемы не нарушается. На деле, быстрая реакция на переизбыток напряжения является самым главным достоинством TVS-диода.
Проверка целостности защитного диода
Проверка на целостность защитного, как и выпрямительного (в том числе силового), диода осуществляется мультиметром (как вариант, можно применить омметр). Использовать прибор с этой целью можно только в режиме прозвонки.
Рис 3 Проверка защитного диода
Когда мультиметр готов, необходимо щупами соединить его с выводами супрессора (положительный-красный с анодом, отрицательный-чёрный с катодом). Когда это будет сделано, на дисплее тестирующего устройства высветится число обозначающее пороговое напряжение проверяемого диодного предохранителя. При смене полярности подключения должна высветиться бесконечная величина сопротивления. Если всё так и вышло, то элемент исправен.
В случае выявления утечки во время смены полюсов, можно говорить о дисфункциональности элемента и необходимости его замены. Аналогично можно проверить защитный диод автомобильного генератора.
Маркировка полупроводниковых диодов, диодных сборок, стабилитронов и защитных диодов
|
