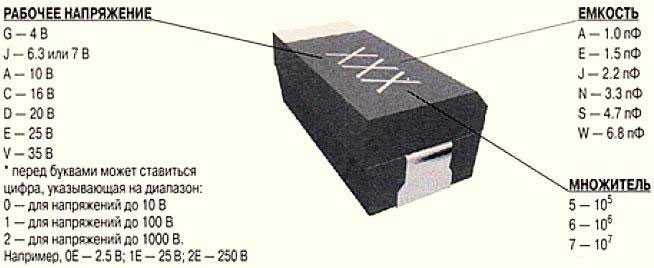

Маркировка smd компонентов
Так называемые компоненты SMD применяются для монтажа на поверхности и при этом имеют крайне маленькие размеры. Соответственно, по этой причине на них нанесена разметка, которая имеет минимальные размеры. Вследствие этого есть система сокращения как цифр, так и букв. Буква имеет обозначение емкости определенного объекта в единицах пикофарады. Что же касается цифры, то она обозначает так называемый множитель в десятой степени.
Весьма распространенные электролитические конденсаторы могут иметь на своем непосредственном корпусе значения основного типа параметра. Это значение имеет дробь в виде десятичного типа.

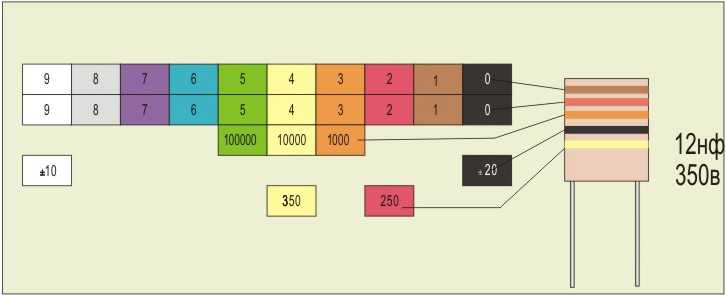

Цветовая кодировка электролитических конденсаторов.
Пятая полоска — номинальное рабочее напряжение. Красный цвет — 250 Вольт, желтый — 400. черный — ± 20%. белый — ± 10 %; Допустим, что цвет третьей полоски нашего конденсатора — желтый. Умножаем 14 на 10000, получаем емкость в пикофарадах -140000, иначе, 140 нанофарад или 0,14 микрофарад. Четвертая полоска обозначает допустимые отклонения от номинала емкости(точность), в процентах: зеленый — 100000. желтый — 10000; оранжевый — 1000; В третьей полоске цвета имеют следующие значение:
Таким образом, если например, первая полоска коричневая а вторая желтая, то это соответствует числу -14. Но это число не будет величиной номинальной емкости конденсатора, его еще необходимо умножить на множитель, закодированный третьей полоской. белый — 9. серый — 8; фиолетовый — 7; голубой — 6; зеленый — 5; желтый — 4; оранжевый — 3; красный — 2; коричневый — 1; черный — цифра 0; Каждому цвету, в первых двух полосках, соответствует своя цифра: Как правило, номинал емкости оказывается закодирован первыми тремя полосками.
На корпусе конденсатора, слева — направо, или сверху — вниз наносятся цветные полоски.
Керамические чип конденсаторы на 100В
|
Купить |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Керамические чип конденсаторы на 500В
|
Купить |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Керамические чип конденсаторы на 1000В и выше
|
Купить |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
Купить |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| Типоразмер | L (мм) | W (мм) | H min (мм) | H max (мм) | a min (мм) |
| 1206 | 3,2 ±0,2 | 1,6 ±0,2 | 0,7 | 1,25 | 0,7 ±0,25 |
| 1210 | 3,2 ±0,3 | 2,6 ±0,25 | 1,0 | 1,25 | 0,3 |
| 1812 | 4,5 ±0,4 | 3,2 ±0,3 | — | 2,0 | 0,3 |
| 2220 | 5,7 ±0,4 | 5,0 ±0,4 | — | 2,0 | 0,3 |
Технические характеристики и маркировка высоковольтных конденсаторов на напряжение выше 100 В.
Технические характеристики и маркировка высоковольтных конденсаторов для сетей 220 В
В низковольтных цепях широко применяются керамические конденсаторы для и конденсаторы . Эти типоразмеры, как и наименьший на сегодняшний день типоразмер конденсаторы — наиболее используемые при автоматической сборке печатных плат. Многослойные керамические конденсаторы имеют большие значения предельной емкости и наряду с конденсаторами большой емкости 1206 и 1210 переменяются для замены традиционных полярных алюминиевых и танталовых конденсаторов, а в некоторых случаях и конденсаторов с низким ESR или ультра низким ESR. В радиочастотных схемах используются керамические проходные конденсаторы и триммеры — подстроечные конденсаторы Murata.
Производитель — MURATA

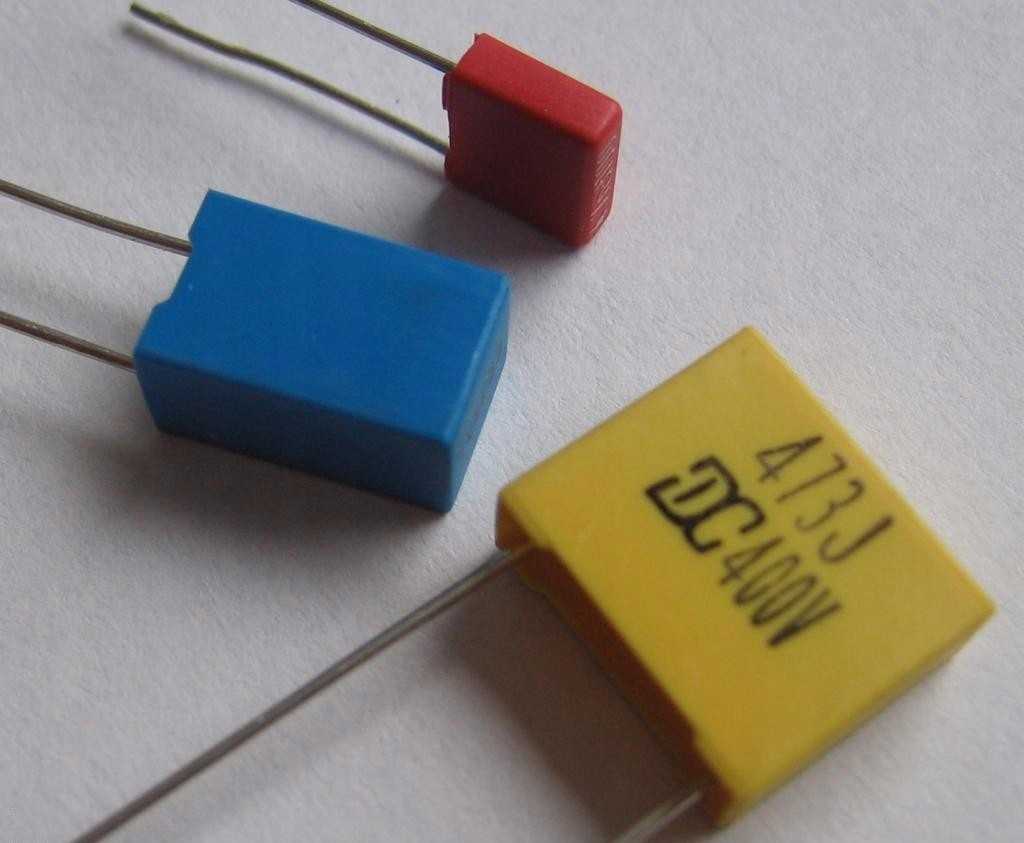

Зачем нужна маркировка?
Цель маркировки электронных компонентов – возможность их точной идентификации. Маркировка конденсаторов включает в себя:
- данные о ёмкости конденсатора – главной характеристике элемента;
- сведения о номинальном напряжении, при котором прибор сохраняет свою работоспособность;
- данные о температурном коэффициенте емкости, характеризующем процесс изменения емкости конденсатора в зависимости от изменения температуры окружающей среды;
- процент допустимого отклонения емкости от номинального значения, указанного на корпусе прибора;
- дату выпуска.
Для конденсаторов, при подключении которых требуется соблюдать полярность, в обязательном порядке указывается информация, позволяющая правильно ориентировать элемент в электронной схеме.
Система маркировки конденсаторов, выпускавшихся на предприятиях, входивших в состав СССР, имела принципиальные отличия от системы маркировки, применяемой на тот момент иностранными компаниями.
