Схема соединений микросхемы КР 142 ЕН5
Такая микросхема служит для создания стабильного напряжения 5-6 В, при силе тока 2-3 А. Электрод 2 микросхемы подключен к металлической основе кристалла. Микросхему фиксируют сразу на корпусе без изоляционных прокладок. Величина емкости зависит от наибольшего тока, протекающего через стабилизатор и при наименьших токах нагрузки – величину емкости нужно увеличить – конденсатор на входе должен быть не меньше 1000 мкФ, а на выходе не менее 200 мкФ. Рабочее значение напряжения емкостей должно подходить выпрямителю с резервом в 20%.
Если в схему электрода микросхемы (2) подключить стабилитрон, то напряжение выхода повысится до величины напряжения микросхемы, и к этому значению прибавляется напряжение стабилитрона.
Сопротивление на 200 Ом предназначено для повышения тока, протекающего через стабилитрон. Это оптимизирует стабильность напряжения. В нашем случае напряжение будет 5 + 4,7 = 9,7 В. Слабые стабилитроны подключаются подобным образом. Для повышения силы тока выхода стабилизатора можно применить транзисторы.
Микросхемы 79 типа служат для выравнивания отрицательного значения и в цепь подключаются подобным образом.
В серии микросхем КР 142 есть прибор с изменяемым напряжением выхода – КР 142ЕН12 А:
Нужно учесть, что цоколевка ножек 79 типа микросхем и КР 142 ЕН 12 имеют отличия от типовой. Эта схема при напряжении входа 40 В может выдать напряжение 1,2-37 В при силе тока до 1,5 А.

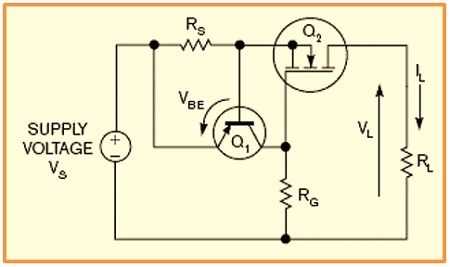

Стабилизатор тока на двух транзисторах
Благодаря своему простому исполнению, в электронных схемах очень часто используются стабилизаторы на двух транзисторах. Их основным недостатком считается не вполне стабильный ток в нагрузках при изменяющемся напряжении. Если же не требуется высоких токовых характеристик, то данное стабилизирующее устройство вполне сгодится для решения многих несложных задач.
Кроме двух транзисторов в схеме стабилизатора присутствует токозадающий резистор. Когда на одном из транзисторов (VT2) увеличивается ток, возрастает напряжение на токозадающем резисторе. Под действием этого напряжения (0,5-0,6В) начинает открываться другой транзистор (VT1). При открытии этого транзистора, другой транзистор – VT2 начинает закрываться. Соответственно, уменьшается и количество тока, протекающего через него.
В качестве VT2 используется биполярный транзистор, однако в случае необходимости возможно создать регулируемый стабилизатор тока на полевом транзисторе MOSFET, используемом в качестве стабилитрона. Его выбор осуществляется исходя из напряжения 8-15 вольт. Данный элемент используется при слишком высоком напряжении источника питания, под действием которого затвор в полевом транзисторе может быть пробит.
Более мощные стабилитроны MOSFET рассчитаны на более высокое напряжение – 20 вольт и более. Открытие таких стабилитронов происходит при минимальном значении напряжения на затворе 2 вольта. Соответственно, происходит и увеличение напряжения, обеспечивающего нормальную работу схемы стабилизатора тока.
Как проверить электрический стабилизатор
Эта проверка выполняется довольно просто. Для этого необходимо взять следующие устройства:
- Две настольные лампы.
- Стабилизатор.
- Электрическую плитку.
- Удлинитель питания с 3-мя гнездами.
Порядок проверки:
- Вставить вилку удлинителя в домашнюю розетку.
- Стабилизатор подключить к удлинителю.
- К стабилизатору подключить настольную лампу на 60 Вт.
- Подключить электрическую плитку к удлинителю.
Если стабилизатор функционирует нормально, то работа плитки не повлияет на свет лампочки, а ели лампу подключить напрямую к удлинителю, то при включении плитки свет станет слабее. Это объясняется тем, что мощный потребитель в виде плитки значительно снижает напряжение и лампа, подключенная к сети до прибора, станет выдавать меньше света. Но лампа, питающаяся после стабилизатора напряжения, не будет реагировать на повышение нагрузки.
Случается, и такая ситуация, когда люди не понимают работу стабилизатора, и сетуют на его плохую работу, хотя дело совершенно не в этом. Это получается так, что стабилизатор обесточивает нагрузку неожиданно, при стирке белья в машине автомате. Но в этом нет никаких неисправностей. Стиральная машина-автомат является мощным потребителем электрической энергии, но ее мощность распределяется неравномерно. При нагревании воды мощность может достигать до 5 кВт, а при обычной стирке уменьшается до 2 кВт. Из уроков физики средней школы известно, что если на входе трансформатора уменьшить напряжение, а на выходе увеличить напряжение, то выходная мощность также значительно снизится. Смотрите статью про стабилизатор для стиральной машины.
Поэтому может возникнуть такая ситуация, что при уменьшении напряжения на выходе стабилизатора напряжения мощности будет достаточно для вращения барабана, но недостаточно для нагревания воды. В этом случае необходимо выключить все лишние потребители и налить в машину, отдельно нагретую воду.
Общее устройство и принцип работы стабилизаторов тока
Знание основных принципов работы стабилизаторов тока способствует наиболее эффективному использованию этих устройств. Электрические сети буквально насыщены различными помехами, негативно влияющими на работу бытовых приборов и электрооборудования. Для преодоления отрицательных воздействий используется схема простого стабилизатора напряжения и тока.
В каждом стабилизаторе имеется основной элемент – трансформатор, обеспечивающий работу всей системы. Самая простая схема включает в свой состав выпрямительный мост, соединенный с различными типами конденсаторов и резисторов. Их основными параметрами считаются индивидуальная емкость и предельное сопротивление.
Сам стабилизатор тока работает по очень простой схеме. Когда ток поступает на трансформатор, его предельная частота изменяется. На входе она будет совпадать с частотой электрической сети и составит 50 Гц. После того как будут выполнены все преобразования тока, предельная частота на выходе снизится до 30 Гц. В схеме преобразования участвуют высоковольтные выпрямители, с помощью которых определяется полярность напряжения. Конденсаторы непосредственно участвуют в стабилизации тока, а резисторы снижают помехи.
Цоколевка
Внешний вид напоминает транзистор размещенный в стандартном корпусе ТО-220 (отечественный КТ-28-2). Вместе с тем, функционал и распиновка КРЕН8Б имеют совсем другое назначение. Если смотреть на лицевую часть пластиковой упаковки, то левая ножка является — «входом» (17), правая — «выходом» (8), а «общий» (2) находится посередине.
Металлическая подложка корпуса ТО-220 имеет физическое соединение с общим выводом. Символы «8Б», в конце маркировке указывают на возможное напряжение стабилизации в районе 12 В (±3%). Не путайте с восьмивольтовым КР142ЕН8А, с которого получают 8 В (±3%).
Все схемы стабилизатора напряжения крен8б
характеристики, аналоги, схемы подключения
| наименование | аналог | Uвых., В | Iстаб., А | Uвх., В | рис. |
| КР142ЕН5А | 7805 | +5 | 3.0 | +7,5. 15 | 1 |
| КР142ЕН5Б | 7806 | +6 | 3.0 | +8,5. 15 | 1 |
| КР142ЕН5В | +5 | 2.0 | +7,5. 15 | 1 | |
| КР142ЕН5Г | +6 | 2.0 | +8,5. 15 | 1 | |
| КР142ЕН8А | 7809 | +9 | 1.5 | +11,5. 35 | 1 |
| КР142ЕН8Б | 7812 | +12 | 1.5 | +14,5. 35 | 1 |
| КР142ЕН8В | 7815 | +15 | 1.5 | +17,5. 35 | 1 |
| КР142ЕН8Г | +9 | 1.5 | +11,5. 35 | 1 | |
| КР142ЕН8Д | +12 | 1.5 | +14,5. 35 | 1 | |
| КР142ЕН8Е | +15 | 1.5 | +17,5. 35 | 1 | |
| КР142ЕН9Е | +27 | 1 | |||
| КР142ЕН9Ж | 7820 | +20 | 1 | ||
| КР142ЕН9И | 7824 | +24 | 1 | ||
| КР142ЕН9К | 7827 | +27 | 1 | ||
| КР142ЕН10 | +3. 30 | 1.0 | |||
| КР142ЕН11 | +1,2. 37 | 1.5 | |||
| КР142ЕН12 | +1,2. 37 | 1.0 | 3 | ||
| КР142ЕН12А | LM317T | +1,2. 25 | 1.5 | 3 | |
| КР142ЕН18А | -1,2. 26,5 | 1.0 | 4 | ||
| КР142ЕН18Б | LM337T | -1,2. 26,5 | 1.5 | 4 | |
| КР142ЕН22 | TL1084 | +1,2. 25 | 5.0 | 3 | |
| LM338T | +1,2. 25 | 5.0 | 3 | ||
| КР142ЕН22А | TL1083 | +1,2. 25 | 7.5 | 3 | |
| КР1157ЕН502 | 78L05 | +5 | 0.1 | 2 | |
| КР1157ЕН602 | 78L06 | +6 | 0.1 | 2 | |
| КР1157ЕН802 | 78L08 | +8 | 0.1 | 2 | |
| КР1157ЕН902 | 78L09 | +9 | 0.1 | 2 | |
| КР1157ЕН1202 | 78L12 | +12 | 0.1 | 2 | |
| КР1157ЕН1502 | 78L15 | +15 | 0.1 | 2 | |
| КР1157ЕН1802 | 78L18 | +18 | 0.1 | 2 | |
| КР1157ЕН2402 | 78L24 | +24 | 0.1 | 2 | |
| КР1157ЕН2702 | 78L27 | +27 | 0.1 | 2 | |
| КР1162ЕН5А | 7905 | -5 | 1.0 | 7 | |
| КР1162ЕН6А | 7906 | -6 | 1.0 | 7 | |
| КР1162ЕН8А | 7908 | -8 | 1.0 | 7 | |
| КР1162ЕН9А | 7909 | -9 | 1.0 | 7 | |
| КР1162ЕН10А | 7910 | -10 | 1.0 | 7 | |
| КР1162ЕН12А | 7912 | -12 | 1.0 | 7 | |
| КР1162ЕН15А | 7915 | -15 | 1.0 | 7 | |
| КР1162ЕН18А | 7918 | -18 | 1.0 | 7 | |
| КР1162ЕН24А | 7924 | -24 | 1.0 | 7 | |
| КР1168ЕН1 | -1,5. 37 | 0.1 | |||
| КР1168ЕН5 | 79L05 | -5 | 0.1 | 8 | |
| КР1168ЕН6 | 79L06 | -6 | 0.1 | 8 | |
| КР1168ЕН8 | 79L08 | -8 | 0.1 | 8 | |
| КР1168ЕН9 | 79L09 | -9 | 0.1 | 8 | |
| КР1168ЕН12 | 79L12 | -12 | 0.1 | 8 | |
| КР1168ЕН15 | 79L15 | -15 | 0.1 | 8 | |
| КР1168ЕН18 | 79L18 | -18 | 0.1 | 8 | |
| КР1168ЕН24 | 79L24 | -24 | 0.1 | 8 | |
| КР1170ЕНЗ | +3 | 0.1 | |||
| КР1170ЕН4 | +4 | 0.1 | |||
| КР1170ЕН5 | +5 | 0.1 | |||
| КР1170ЕН6 | +6 | 0.1 | |||
| КР1170ЕН8 | +8 | 0.1 | |||
| КР1170ЕН9 | +9 | 0.1 | |||
| КР1170ЕН12 | +12 | 0.1 | |||
| КР1170ЕН15 | +15 | 0.1 |
| РЕКЛАМА: # Я только что нашел в закладках интересную рубрику. # Посещая рекламные объявления — Вы выражаете благодарность создателям сайта |
Крен 12 вольт
Стабилизатор напряжения крен 12 вольт, расположенный в блоке питания, является немаловажным узлом радиоэлектронной техники. Не так давно подобные узлы были основаны на стабилитронах и транзисторах, на смену которым пришли специализированные микросхемы.
Плюсами таких схем стали способность в широких диапазонах выходного тока и выходного напряжения, а также присутствие системы, защищающей от перегрузок по электрическому току и перегревания – при превышении допустимого температурного значения кристалла микросхемы производится остановка тока на выходе.
Технические характеристики
К основным характеристикам стабилизатора крен 12 вольт относятся:
- отсутствие необходимости в дополнительных внешних компонентах;
- наличие внутренней системы термозащиты;
- присутствие защитной схемы выходного транзистора;
- внутренние ограничители тока коротких замыканий;
- лёгкость и малые габариты.
Выходной ток в стабилизирующих устройствах крен 12 может быть 1 или 1,5 А, максимальное напряжение – 30 или 35 В. Разность входного напряжения с выходным в таких стабилизаторах всегда одинакова и составляет 2,5 В.

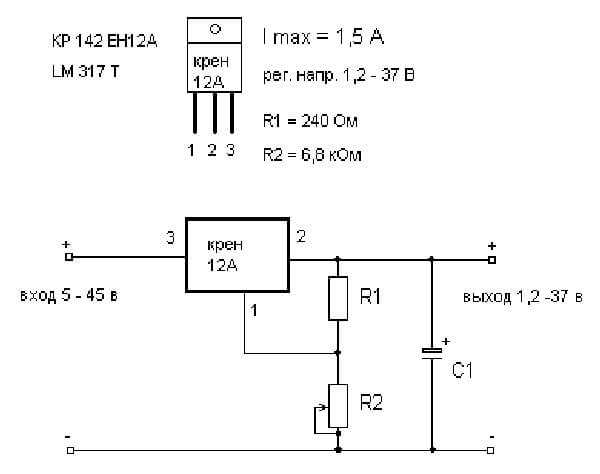

КР142ЕН12А
Стабилизатор КР142ЕН12А и его аналог LM317 являются регулируемыми стабилизирующими устройствами компенсационного типа. Работают они с внешним разделителем напряжения в элементе измерения, что позволяет регулирование напряжения на выходе в диапазоне 1,3 В – 37 В. Элемент регулирования находится в плюсовом проводе питания. Предел тока нагрузки не превышает 1 А.
Данные стабилизаторы считаются самыми «высоковольтными» в линейке К142, обладают высокой стойкостью к импульсным мощностным перегрузкам. Также они имеют систему, защищающую от перегрузок по току на выходе.
Прибор защищается пластмассовым корпусом, с вмонтированным удлинённым фланцем для теплоотведения. Массы подобных приборов не превышает 2,5 г.
Применение
Стабилизаторы на 12В широко используются в схемах электронных устройств как составляющие источников их электропитания. Это может быть бытовая и измерительная техника, радиоэлектронная аппаратура и прочие конструкции.
Также эти стабилизаторы используются автолюбителями при необходимости ограничения тока заряда аккумулятора, проверки источника питания, установке LED-лент в автомобильные фары во избежание частого сгорания светодиодов.
Простота схемного решения стабилизатора делает его лёгким в использовании даже для обычного обывателя, не обладающего специальными знаниями.
Типовая схема включения КР142ен5а
Стабилизатор серии КР142ен5а с постоянным положительным напряжением на выходе в 5 В имеет широкое применение в самых различных электронных приборах. Сфера его использования – в качестве источника питания для логических систем, аппаратов высокоточного воспроизведения и других радиоэлектронных приборов. Электрическая схема КР142ЕН5А показана на рисунке ниже.
Емкости С1, С2 играют корректирующую роль. С2 предназначена для сглаживания пульсации, а С1 – для защиты от вероятного высокочастотного возбуждения микросхемы. Ток нагрузки стабилизатора рассчитан до 2 А.
Если добавить в схему вспомогательные детали можно преобразовать её в источник с регулированием напряжения. При удалённом расположении КРЕН 142 (с длиной соединительных проводов один метр и более) от фильтрующих конденсаторов выпрямителя, к его входу следует присоединить конденсатор. Для регулирования напряжения на выходе используется внешний делитель. Для правильной работы устройства потребуется применение дополнительного радиатора. Эти модели являются аналогами импортных регуляторов серии 78xx.
Цоколевка и схема включения
Микросхема КР142ен5а рассчитана на максимальный ток 5 А, и она может его обеспечить. Но превышение тока грозит выходом устройства из строя. Ниже приводится вариант включения микросхемы. Разрешается производить монтаж микросхемы два раза, демонтаж один раз.
Крепёж схемы к печатной плате выполняется методом распайки выводов корпуса, см. цоколевку микросхемы на рисунке.
Характеристики стабилизатора
Микросхема кр142ен5а представляет собой стабилизатор компенсационного типа с регулируемым выходным напряжением положительной полярности.
Основные характеристики:
- защита от перегрева;
- ограничение по току КЗ;
- масса не более 1,4 г;
- габариты 14,48х15,75 мм.
Предельные значения параметров режима эксплуатации и условий окружающей среды:
- Температура хранения -55 … +150 С;
- Температур кристалла в рабочем режиме -45 … +125 С.

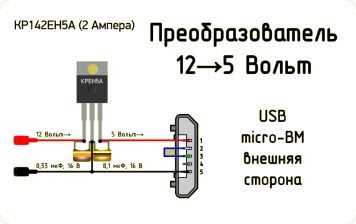

Стабилизатор напряжения на 5 вольт своими руками.

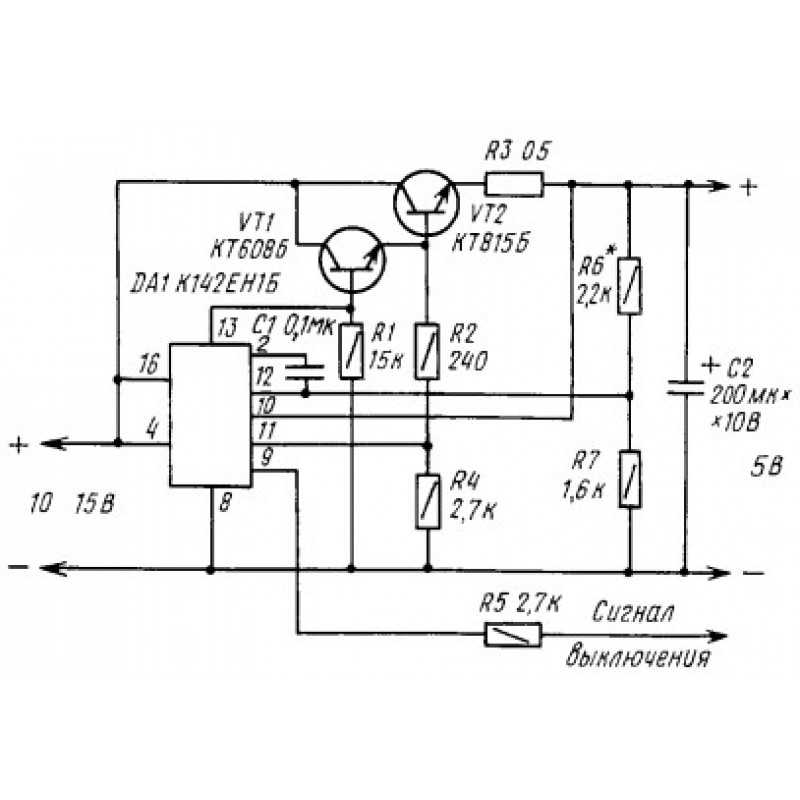

142ЕН1, 142ЕН2, 142ЕН3, 142ЕН4
Требуемое выходное напряжение устанавливают переменным резистором R2.
Пиковое значение тока через батарею GB1 зависит от сопротивления резистора R3 при указанном на схеме сопротивлении 1 Ом — 0,6 А. Появилась возможность снабдить каждую плату сложного устройства собственным стабилизатором напряжения СН , а значит, использовать для его питания общий нестабилизированный источник.
В момент включения питания начинает заряжаться конденсатор СЗ, поэтому транзистор открыт и шунтирует нижнее плечо делителя R1R2. Обычно входной конденсатор не нужен, если корпус стабилизатора находится в пределах 15 см от входной фильтрирующей емкости,в противном случае он необходим.
Если исходить из того, что напряжение на эмиттерном переходе транзистора VT1 и прямое напряжение диода VD1 примерно одинаковы, то распределение тока между микросхемой DA1 и регулирующим транзистором зависит от отношения значений сопротивления резисторов R2 и R1. Благодаря большому входному сопротивлению ОУ становится возможным увеличить сопротивление делителя R1R2 в десятки раз по сравнению с СН с типовым включением микросхемы DA1 и, тем самым, значительно уменьшить потребляемый им ток.
При эксплуатации устройства с током в нагрузке менее 0. Двуполярный СН на основе однополярной микросхемы можно выполнить по схеме, изображенной на рис. По мере увеличения выходного тока это падение напряжения возрастает, и когда оно достигает 0, В момент включения питания начинает заряжаться конденсатор СЗ, поэтому транзистор открыт и шунтирует нижнее плечо делителя R1R2.
Другие темы
Все системы защиты от перегрузок остаются полностью работоспособными даже если вход регулирования отключен. СН со ступенчатым включением. СН, защищенный от повреждения разрядным током конденсаторов. При этом микросхема поддерживает выходное напряжение на уровне, определяемом ее типом: при увеличении напряжения ее регулирующий элемент закрывается, снижая тем самым протекающий через нее ток, и падение напряжения на цепи R2VD2 уменьшается.
В дополнение может быть добавлен выходной конденсатор для сглаживания переходных процессов. Вашему вниманию предлагается несколько необычный способ получения стабильных значений напряжений, 3-выводные стабилизаторы для которых либо не существуют в природе, либо еще мало распространены. В литературе предлагается немало способов, как найти выход из данной ситуации. Позади указанных в таблице обозначений также могут быть буквы и цифры, указывающие на те или иные конструктивные или эксплуатационные особенности микросхемы. Общее число элементов стабилизатора было довольно значительным, особенно если от него требовались функции регулирования выходного напряжения, защиты от перегрузки и замыкания выхода, ограничения выходного тока на заданном уровне.
Все системы защиты от перегрузок остаются полностью работоспособными даже если вход регулирования отключен. Последние сообщения. Если же это напряжение, наоборот, возрастает, процесс протекает в противоположном направлении и равенство выходных напряжений также восстанавливается. Проверенный стабилизатор 12 вольт за 10 рублей для LED/светодиодов и ДХО
Область использования
Устройства серии AMS1117 можно спокойно использовать почти в таких же схемах, что и аналоги. Рассеиваемая мощность у AMS1117 будет меньше, но при желании рассеивать большие мощности стоит приобрести импульсный стабилизатор. Стабилизатор может использоваться в самых разных схемах, которые требуют постоянного питания. Сфера применения:
- ПК;
- Системные платы, видео и звуко-карты;
- Бытовая техника;
- Контролеры;
- Драйвера электромоторов;
- Цифровые камеры.
Производитель рассчитывает на максимально широкое использование такого элемента в отличие от самодельщиков которые готовы представить необычные схемы что могут вовсе не работать. Применение микросхем данной серии обеспечивает стабильность выходного напряжения.
Стоит отметить самое главное, что схема включения довольно проста, поэтому разобраться сможет каждый желающий. Производители стараются сделать устройства максимально качественно практичными, удобными и простыми в использовании. Характеристики ams1117 превосходны, благодаря этому он нашел широкое применение. Стабилизатор AMS1117 обладает следующими характеристиками:
- 1А;
- 15В;
- TO-252 – Pmax = 1,5 Вт — Rt = 3°С/Вт;
- SOT-223 – Pmax = 0,8 Вт — Rt = 15°С/Вт;
- Т=-20 и 125%;
- Т=150 градусов;
- ΔT = 25 градусов.
Что из себя представляют стабилизаторы напряжения КРЕН 142
Микросхемы серии 142 завоевали популярность из-за простоты получения стабильного напряжения – несложная обвязка, отсутствие регулировок и настроек. Достаточно подать питание на вход, и получить стабилизированное напряжение на выходе. Наибольшую известность и распространение получили нерегулируемые интегральные стабилизаторы в корпусах ТО-220 на напряжение до 15 вольт:
- КР142ЕН5А, В – 5 вольт;
- КР142ЕН5Б, Г – 6 вольт;
- КР142ЕН8А, Г – 9 вольт;
- КР142ЕН8Б, Д – 12 вольт;
- КР142 ЕН8В, Е – 15 вольт;
- КР142 ЕН8Ж, И – 12,8 вольт.
В случаях, когда надо получить более высокое стабильное напряжение, применяются приборы:
- КР142ЕН9А – 20 вольт;
- КР42ЕН9Б – 24 вольта;
- КР142ЕН9В – 27 вольт.
Эти микросхемы также выпускаются в планарном исполнении с несколько отличающимися электрическими характеристиками.
Серия 142 включает в себя и другие интегральные стабилизаторы. К микросхемам с регулируемым выходным напряжением относятся:
- КР142ЕН1А, Б – с пределами регулирования от 3 до 12 вольт;
- КР142ЕН2Б – с пределами 12…30 вольт.
Эти приборы выпускаются в корпусах с 14 выводами. Также в эту категорию входят трехвыводные стабилизаторы с одинаковым выходным диапазоном 1,2 – 37 вольт:
- КР142ЕН12 положительной полярности;
- КР142ЕН18 отрицательной полярности.
В серию входит микросхема КР142ЕН6 – двуполярный стабилизатор с возможностью регулировки выходного напряжения от 5 до 15 вольт, а также включение в качестве нерегулируемого источника ±15 вольт.
Все элементы серии имеют встроенную защиту от перегрева и короткого замыкания на выходе. А переполюсовку по входу и подачу внешнего напряжения на выход они не любят – время жизни в таких случаях исчисляется секундами.
Типовая схема включения КР142ен5а
Стабилизатор серии КР142ен5а с постоянным положительным напряжением на выходе в 5 В имеет широкое применение в самых различных электронных приборах. Сфера его использования – в качестве источника питания для логических систем, аппаратов высокоточного воспроизведения и других радиоэлектронных приборов. Электрическая схема КР142ЕН5А показана на рисунке ниже.
Емкости С1, С2 играют корректирующую роль. С2 предназначена для сглаживания пульсации, а С1 – для защиты от вероятного высокочастотного возбуждения микросхемы. Ток нагрузки стабилизатора рассчитан до 2 А.
Если добавить в схему вспомогательные детали можно преобразовать её в источник с регулированием напряжения. При удалённом расположении КРЕН 142 (с длиной соединительных проводов один метр и более) от фильтрующих конденсаторов выпрямителя, к его входу следует присоединить конденсатор. Для регулирования напряжения на выходе используется внешний делитель. Для правильной работы устройства потребуется применение дополнительного радиатора. Эти модели являются аналогами импортных регуляторов серии 78xx.
Цоколевка и схема включения
Микросхема КР142ен5а рассчитана на максимальный ток 5 А, и она может его обеспечить. Но превышение тока грозит выходом устройства из строя. Ниже приводится вариант включения микросхемы. Разрешается производить монтаж микросхемы два раза, демонтаж один раз.
Крепёж схемы к печатной плате выполняется методом распайки выводов корпуса, см. цоколевку микросхемы на рисунке.
Характеристики стабилизатора
Микросхема кр142ен5а представляет собой стабилизатор компенсационного типа с регулируемым выходным напряжением положительной полярности.
- защита от перегрева;
- ограничение по току КЗ;
- масса не более 1,4 г;
- габариты 14,48х15,75 мм.
Предельные значения параметров режима эксплуатации и условий окружающей среды:
- Температура хранения -55 … +150 С;
- Температур кристалла в рабочем режиме -45 … +125 С.
Источник
Что из себя представляют стабилизаторы напряжения КРЕН 142
Микросхемы серии 142 завоевали популярность из-за простоты получения стабильного напряжения – несложная обвязка, отсутствие регулировок и настроек. Достаточно подать питание на вход, и получить стабилизированное напряжение на выходе. Наибольшую известность и распространение получили нерегулируемые интегральные стабилизаторы в корпусах ТО-220 на напряжение до 15 вольт:
- КР142ЕН5А, В – 5 вольт;
- КР142ЕН5Б, Г – 6 вольт;
- КР142ЕН8А, Г – 9 вольт;
- КР142ЕН8Б, Д – 12 вольт;
- КР142 ЕН8В, Е – 15 вольт;
- КР142 ЕН8Ж, И – 12,8 вольт.
В случаях, когда надо получить более высокое стабильное напряжение, применяются приборы:
- КР142ЕН9А – 20 вольт;
- КР42ЕН9Б – 24 вольта;
- КР142ЕН9В – 27 вольт.
Эти микросхемы также выпускаются в планарном исполнении с несколько отличающимися электрическими характеристиками.
Серия 142 включает в себя и другие интегральные стабилизаторы. К микросхемам с регулируемым выходным напряжением относятся:
- КР142ЕН1А, Б – с пределами регулирования от 3 до 12 вольт;
- КР142ЕН2Б – с пределами 12…30 вольт.
Эти приборы выпускаются в корпусах с 14 выводами. Также в эту категорию входят трехвыводные стабилизаторы с одинаковым выходным диапазоном 1,2 – 37 вольт:
- КР142ЕН12 положительной полярности;
- КР142ЕН18 отрицательной полярности.
В серию входит микросхема КР142ЕН6 – двуполярный стабилизатор с возможностью регулировки выходного напряжения от 5 до 15 вольт, а также включение в качестве нерегулируемого источника ±15 вольт.
Все элементы серии имеют встроенную защиту от перегрева и короткого замыкания на выходе. А переполюсовку по входу и подачу внешнего напряжения на выход они не любят – время жизни в таких случаях исчисляется секундами.
Назначение выводов и принцип работы
По принципу работы все микросхемы серии относятся к линейным регуляторам. Это означает, что входное напряжение распределяется между регулирующим элементом (транзистором) стабилизатора и нагрузкой так, что на нагрузке падает напряжение, которое задается внутренними элементами микросхемы или внешними цепями.
Если входное напряжение увеличивается, транзистор прикрывается, если уменьшается – приоткрывается таким образом, чтобы на выходе напряжение оставалось постоянным. При изменении тока нагрузки стабилизатор отрабатывает так же, поддерживая неизменным напряжение нагрузки.
У этой схемы есть недостатки:
- Через регулирующий элемент постоянно протекает ток нагрузки, поэтому на нём постоянно рассеивается мощность P=Uрегулятора⋅Iнагрузки. Эта мощность расходуется впустую, и ограничивает КПД системы – он не может быть выше Uнагрузки/ Uрегулятора.
- Напряжение на входе должно превышать напряжение стабилизации.
Но простота применения, дешевизна прибора перевешивают недостатки, и в диапазоне рабочих токов до 3 А (и даже выше) что-то более сложное применять бессмысленно.
У регуляторов напряжения с фиксированным напряжением, а также у регулируемых стабилизаторов новых разработок (К142ЕН12, К142ЕН18) в трех- и четырехвыводном исполнении выводы обозначаются цифрами 17,8,2. Такое нелогичное сочетание выбрано, очевидно, для соответствия выводов с микросхемами в корпусах DIP. На самом деле такая «дремучая» маркировка сохранилась только в технической документации, а на схемах пользуются обозначениями выводов, соответствующим зарубежным аналогам.
| Обозначение по технической документации | Обозначение на схемах | Назначение вывода | ||
| Стабилизатор с фиксированным напряжением | Стабилизатор с регулируемым напряжением | Стабилизатор с фиксированным напряжением | Стабилизатор с регулируемым напряжением | |
| 17 | In | Вход | ||
| 8 | GND | ADJ | Общий провод | Опорное напряжение |
| 2 | Out | Выход |
Микросхемы старой разработки К142ЕН1(2) в 16-выводных планарных корпусах имеют следующее назначение выводов:
| Назначение | Номер вывода | Номер вывода | Назначение |
| Не используется | 1 | 16 | Вход 2 |
| Фильтр шума | 2 | 15 | Не используется |
| Не используется | 3 | 14 | Выход |
| Вход | 4 | 13 | Выход |
| Не используется | 5 | 12 | Регулировка напряжения |
| Опорное напряжение | 6 | 11 | Токовая защита |
| Не используется | 7 | 10 | Токовая защита |
| Общий | 8 | 9 | Выключение |

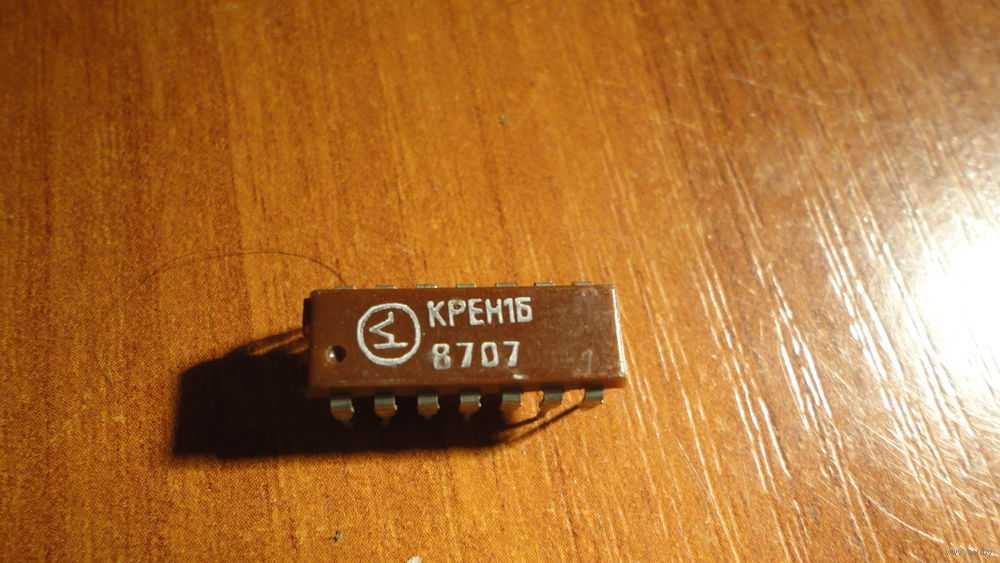

Недостатком планарного исполнения служит большое количество излишних выводов прибора. Стабилизаторы КР142ЕН1(2) в корпусах DIP14 имеют другое назначение выводов.
| Назначение | Номер вывода | Номер вывода | Назначение |
| Токовая защита | 1 | 14 | Выключение |
| Токовая защита | 2 | 13 | Цепи коррекции |
| Обратная связь | 3 | 12 | Вход 1 |
| Вход | 4 | 11 | Вход 2 |
| Опорное напряжение | 5 | 10 | Выход 2 |
| Не используется | 6 | 9 | Не используется |
| Общий | 7 | 8 | Выход 1 |
У микросхем К142ЕН6 и КР142ЕН6, выпускаемых в разных вариантах корпуса с теплоотводом и однорядным расположением выводов, цоколёвка следующая:
| Номер вывода | Назначение |
| 1 | Вход сигнала регулировки обоих плеч |
| 2 | Выход «-» |
| 3 | Вход «-» |
| 4 | Общий |
| 5 | Коррекция «+» |
| 6 | Не используется |
| 7 | Выход «+» |
| 8 | Вход «+» |
| 9 | Коррекция «-» |
Назначение выводов и принцип работы
По принципу работы все микросхемы серии относятся к линейным регуляторам. Это означает, что входное напряжение распределяется между регулирующим элементом (транзистором) стабилизатора и нагрузкой так, что на нагрузке падает напряжение, которое задается внутренними элементами микросхемы или внешними цепями.
Если входное напряжение увеличивается, транзистор прикрывается, если уменьшается – приоткрывается таким образом, чтобы на выходе напряжение оставалось постоянным. При изменении тока нагрузки стабилизатор отрабатывает так же, поддерживая неизменным напряжение нагрузки.
У этой схемы есть недостатки:
- Через регулирующий элемент постоянно протекает ток нагрузки, поэтому на нём постоянно рассеивается мощность P=Uрегулятора⋅Iнагрузки. Эта мощность расходуется впустую, и ограничивает КПД системы – он не может быть выше Uнагрузки/ Uрегулятора.
- Напряжение на входе должно превышать напряжение стабилизации.
Но простота применения, дешевизна прибора перевешивают недостатки, и в диапазоне рабочих токов до 3 А (и даже выше) что-то более сложное применять бессмысленно.
У регуляторов напряжения с фиксированным напряжением, а также у регулируемых стабилизаторов новых разработок (К142ЕН12, К142ЕН18) в трех- и четырехвыводном исполнении выводы обозначаются цифрами 17,8,2. Такое нелогичное сочетание выбрано, очевидно, для соответствия выводов с микросхемами в корпусах DIP. На самом деле такая «дремучая» маркировка сохранилась только в технической документации, а на схемах пользуются обозначениями выводов, соответствующим зарубежным аналогам.
