Микросхема КР142ЕН2Б

Цоколевка

Внешний вид напоминает транзистор размещенный в стандартном корпусе ТО-220 (отечественный КТ-28-2). Вместе с тем, функционал и распиновка КРЕН8Б имеют совсем другое назначение. Если смотреть на лицевую часть пластиковой упаковки, то левая ножка является — «входом» (17), правая — «выходом» (8), а «общий» (2) находится посередине.

Металлическая подложка корпуса ТО-220 имеет физическое соединение с общим выводом. Символы «8Б», в конце маркировке указывают на возможное напряжение стабилизации в районе 12 В (±3%). Не путайте с восьмивольтовым КР142ЕН8А, с которого получают 8 В (±3%).

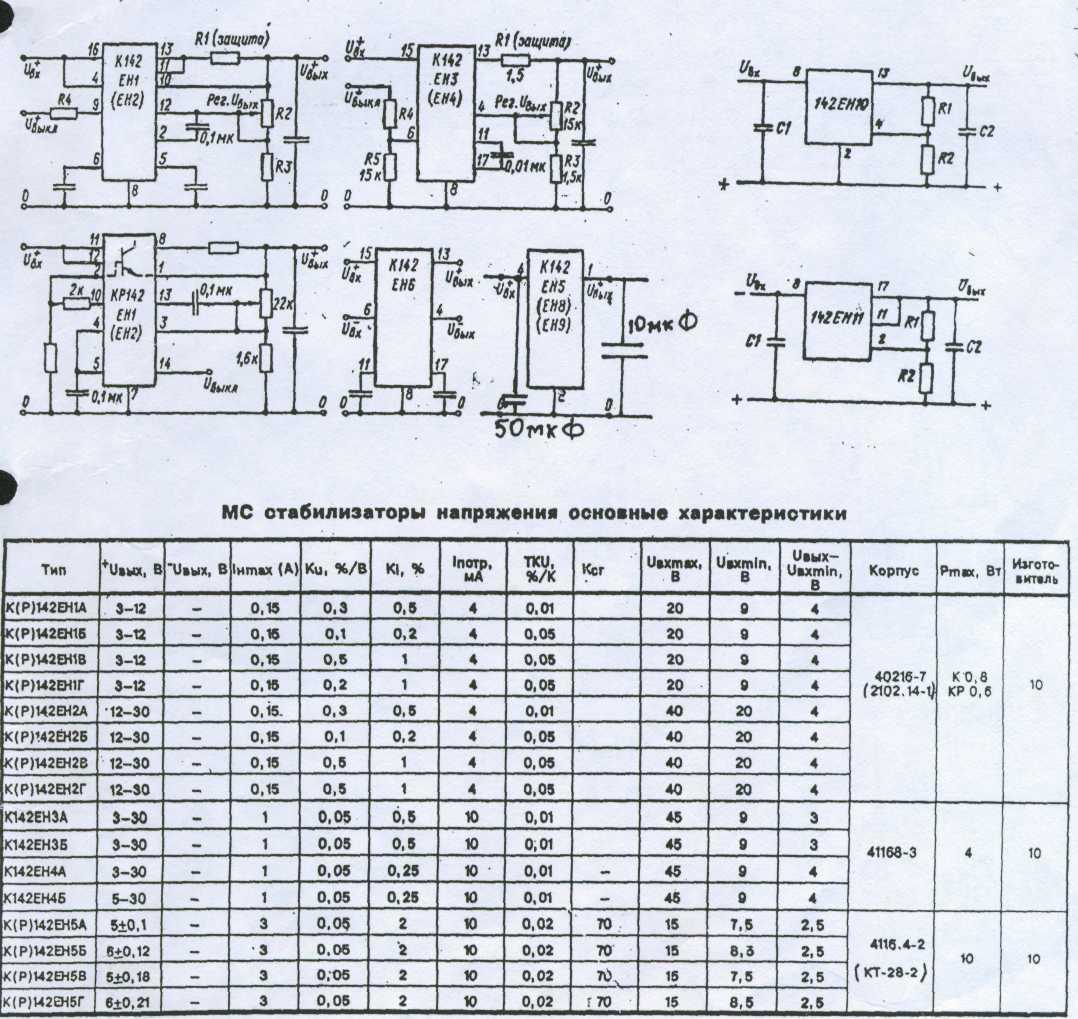

Схема включения КР142ЕН5А

Как видно, микросхема DA1 включена по типовой схеме в плюсовое плечо СН. С появлением специализированных микросхем ситуация изменилась. Выпускаемые микросхемные стабилизаторы напряжения способны работать в широких пределах выходных напряжения и тока, часто имеют встроенную систему защиты от перегрузки по току и от перегревания — как только температура кристалла микросхемы превысит допустимое значение, происходит ограничение выходного тока.
Если исходить из того, что напряжение на эмиттерном переходе транзистора VT1 и прямое напряжение диода VD1 примерно одинаковы, то распределение тока между микросхемой DA1 и регулирующим транзистором зависит от отношения значений сопротивления резисторов R2 и R1.
Все сказанное служит только для предварительного выбора стабилизатора, перед проектированием блока питания следует ознакомиться м полными справочными характеристиками, хотя бы для того, чтобы точно знать, каково максимально допустимое входное напряжение, достаточна ли стабильность выходного напряжения при изменении входного напряжения, тока нагрузки или температуры.
СН с регулируемым выходным напряжением, выходное напряжение которого можно регулировать от 0 до 10 В.
Облегчить режим работы микросхемы в подобных случаях можно, подключив к ней внешний регулирующий транзистор.
При этом нужно обязательно учитывать различия цоколевки микросхем для положительных и отрицательных напряжений. Для достижения очень высокого значения коэффициента подавления пульсаций вход регулирования может быть зашунтирован емкостью.
Такое схемотехническое решение заимствовано из .
Работа стабилизатора напряжения КРЕН8Б

Дополнительно принято классифицировать все линейные стабилизаторы

• по типу расположения внутри схемы изменяемых сопротивлений по отношению к нагрузке: параллельные;
• последовательные.

по способу стабилизации:

• компенсационные (их отличает наличие обратной связи, возможности сравнить выходные параметры с эталонными с одновременным формированием управляющего сигнала для последующей регулировки);

параметрические, отличающиеся использованием в работе участков вольт-амперной характеристики устройства с наибольшей крутизной графика.

Для аппаратов импульсного принципа работы характерно использование специального накопителя (в его роли может выступать дроссель или конденсатор). Его отличительной особенностью становится более высокий КПД в сравнении с линейными моделями, но при этом и одновременное формирование помех на выходе блока, а при применении неправильно рассчитанных фильтров помехи проникают и питающую сеть.

Кроме того, импульсные стабилизаторы постоянного тока дают возможность получения в зависимости от используемой схемы установки повышенных или пониженных напряжений. Отдельные модели являются инвертирующими с обратной полярностью, обладают функционалом, допускающим как получение более высокого, так и более низкого значений.

Виды

Современные производители не перестают радовать как новыми, так и старыми усовершенствованными моделями стабилизаторов. На выбор есть стабилизаторы в разном корпусе, оттенке и цене. Устройства данной серии считаются практичным и бюджетным вариантом. Виды устройств, имеющие фиксированное напряжение, отличаются тем, что есть парочка резисторов, которые могут определить напряжение.

Наиболее распространенными корпусами является SOT-223 и D-PAK (TO252). Множество пользователей делают выбор именно в пользу стабилизаторов с такими корпусами так как они обладают эффективностью и длительным сроком службы.

Указание паспортных характеристик

Они же являются основными показателями отечественных и импортных стабилитронов, которыми необходимо руководствоваться при подборе стабилитрона под конкретную электронную цепь.

1. UCT – указывает, какое номинальное значение модуль способен стабилизировать.
2. ΔUCT – используется для указания диапазона возможного отклонения входящего тока в качестве безопасной амортизации.
3. ICT – параметры тока, который может протекать при подаче номинального напряжения на модуль.
4. ICT.МИН – показывает самое маленькое значение, которое способно протекать по стабилизатору. При этом протекающее напряжение по диоду будет находиться в диапазоне UCT ± ΔUCT.
5. ICT.МАКС – модуль не способен выдерживать более высокое напряжение, чем это значение.

Технические характеристики

Начнём знакомство с техническими характеристиками микросхемы крен8б с рассмотрения предельно допустимых параметров устройства

Знание этих параметров важно при проектировании новых электронных устройств. Если их значения выйдут за пределы нормы, устройство может выйти из строя

• предельно допустимое напряжение на входе – 35 В ;
• максимально возможный выходной ток при Тк = -25…+75ОС – 1,5 А ;
• наибольшая рассеиваемая мощность на радиаторе: при Тк = -45…+70ОС – 8 Вт ;
• при Тк +75ОС – 5 Вт ;

• мощность без радиатора 1,5 Вт ;
• температура хранения — -55 …+150ОС .

Теперь можно детально рассмотреть остальные характеристики микросхемы. Значения вех параметров были измерены при температуре +25 ОС. Остальные условия проведения тестирования можно найти в колонке «Условия тестирования» приведённой ниже таблицы.

Кроме приведённых выше сведений в технической документации имеются рекомендации по применению:

• на выход КР142ЕН8Б может быть подано напряжение величиной не более 15 В, при условии, если напряжение на входе отсутствует;
• монтаж стабилизатора можно проводить не более двух раз, а демонтаж до одного;
• наименьшая резонансная частота – 8 кГц.

Подключать КР142ЕН8Б рекомендуется по стандартной трёхвыводной схеме подключения стабилизаторов.

Стабилизатор содержит 0,0178 грамм золота и 0,0376 грамм серебра.

Какие существуют аналоги

Для некоторых приборов серии 142 существуют полные зарубежные аналоги:

Полный аналог означает, что микросхемы совпадают по электрическим характеристикам, по корпусу и расположению выводов. Но существуют еще и функциональные аналоги, которые во многих случаях замещают проектную микросхему. Так, 142ЕН5А в планарном корпусе не является полным аналогом 7805, но по характеристикам ей соответствует. Поэтому, если есть возможность установить один корпус вместо другого, то такая замена не ухудшит качество работы всего устройства.

Другая ситуация – КРЕН8Г в «транзисторном» исполнении не считается аналогом 7809 из-за того, что имеет меньший ток стабилизации (1 ампер против 1,5). Если это не критично и фактический потребляемый ток по цепи питания меньше 1 А (с запасом), то смело можно менять LM7809 на КР142ЕН8Г. И в каждом конкретном случае всегда надо прибегать к помощи справочника – зачастую можно подобрать что-то похожее по функционалу.

Назначение выводов и принцип работы

По принципу работы все микросхемы серии относятся к линейным регуляторам. Это означает, что входное напряжение распределяется между регулирующим элементом (транзистором) стабилизатора и нагрузкой так, что на нагрузке падает напряжение, которое задается внутренними элементами микросхемы или внешними цепями.

Если входное напряжение увеличивается, транзистор прикрывается, если уменьшается – приоткрывается таким образом, чтобы на выходе напряжение оставалось постоянным. При изменении тока нагрузки стабилизатор отрабатывает так же, поддерживая неизменным напряжение нагрузки.

У этой схемы есть недостатки:

1. Через регулирующий элемент постоянно протекает ток нагрузки, поэтому на нём постоянно рассеивается мощность P=Uрегулятора⋅Iнагрузки. Эта мощность расходуется впустую, и ограничивает КПД системы – он не может быть выше Uнагрузки/ Uрегулятора.
2. Напряжение на входе должно превышать напряжение стабилизации.

Но простота применения, дешевизна прибора перевешивают недостатки, и в диапазоне рабочих токов до 3 А (и даже выше) что-то более сложное применять бессмысленно.

У регуляторов напряжения с фиксированным напряжением, а также у регулируемых стабилизаторов новых разработок (К142ЕН12, К142ЕН18) в трех- и четырехвыводном исполнении выводы обозначаются цифрами 17,8,2. Такое нелогичное сочетание выбрано, очевидно, для соответствия выводов с микросхемами в корпусах DIP. На самом деле такая «дремучая» маркировка сохранилась только в технической документации, а на схемах пользуются обозначениями выводов, соответствующим зарубежным аналогам.
