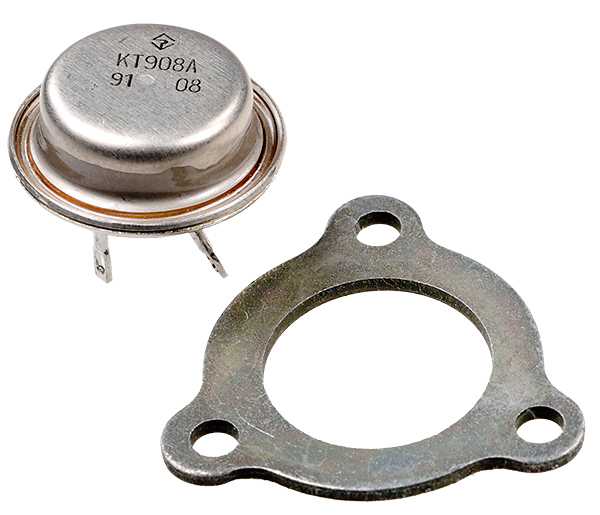

Транзистор КТ908

Транзистор КТ908Б — ka-elcom.ru

Наличие	Срок	1шт	20шт	50шт	100шт	1000шт	5000шт	10000шт	50000шт
Склад №3	5 дней	210,60руб.	194,40руб.	189,90руб.	185,40руб.	172,80руб.	168,30руб.	164,70руб.	147,60руб.

Дополнительная информация

Транзисторы 2Т803 — драгметаллы, характеристики, аналоги

Описание транзистора 2Т803

2Т803А – это мощный кремниевый транзистор средней частоты, изготавливается в корпусе КТЮ-3-20, выводы жёсткие со стеклянными изоляторами.

Где можно найти 2Т803?

• Встречаются в устройствах: телевизоры (генераторы строчной развётки)
• усилители тока
• усилители низких частот (УНЧ)
• гражданские приборы широкого назначения
• блок питания

Таблица содержания драгметалла в граммах для транзисторов серии 2Т803

Таблица веса драгметаллов в транзисторе 2Т803 в граммах для 1шт и 1000шт, с учётом нормы возвратаНорма возврата. Стоит учесть, после переработки удаётся извлечь не весь драгметалл указанный в паспорте. По этой причине, приведён расчёт учитывая норму возврата (Н.возвр). Были изучены разные источники и собраны средние данные по возврату. Хоть и бывает такое что извлекается почти 100%, ориентироваться на нормы возврата будет более реалистичным. Скупаются радиоэлементы дешевле цены металла в них на 15-50%.

Важный нюанс. Производить изделия могли в разное время и у разных изготовителей, что может сказаться на базовом значении веса драгметалла, а в последствии и на переработанном. РЭА произведённые в более раннем году, имеют более высокие шансы содержать драгметаллы и чаще в большем количестве чем у последующих версий. Прослеживается для любых радиоэлементов в большинстве случаев. Новые же, по причине развития техпроцесса, иногда вовсе без драгметалла.

Цена предлагаемая скупщиками

Посмотрев на расценки, видно что скупщики принимают реле за 50% – 100% от текущей курсовой стоимости драгметалла. Для того чтобы лучше ориентироваться в цене, желательно свериться с актуальной ценой на мировых торговых биржах.

• Исторические цены драгметалла на мировых биржах: Золото за 1 гр – 1600-4500 руб
• Серебро за 1 гр – 30—70 руб

Цены указаны для высшей пробы

В конкретном случае важно понимать, что чем ниже проба, тем меньше стоимость. А так же в зависимости от того по какой цене согласен покупать скупщик

Примечания относительно цен на драгметаллы.

• Золото неуклонно росло с 2005 по 2012, с цены 800 до 3800 руб за грамм. С тех пор упало почти в 2 раза и колеблется в диапазоне 2100-2800 руб за грамм с 2013 года. Как можно заметить, в ожидании кризиса 2022 году цена золота снова выросла. После рисковых ситуаций в мире обычно снова возвращается к средней цене.
• Серебро было по 30 руб, это исторически средние значения, если грамм вернётся к пиковому, то будет стоить 85 руб. Так, с 2003 года по 2011 год серебро выросло с 10 до 90 рублей за грамм. Затем к 2015 году упало до 28 и с тех пор колеблется с 28 до 40 руб за грамм. В 2022 снова пошло в рост. Стоит заметить, в кризис серебро дешевеет, поскольку это полупромышленный металл, а в кризис промышленность сбоит и спрос падает.

Надеюсь этим удастся помочь сориентироваться относительно влияния мировых цен на выгодность.

Часто целесообразно такие изделия сдавать на лом после выработки рабочего ресурса, как изделия они стоят иногда существенно дороже.

Стоимость транзистора 2Т803 в качестве изделия

Цены в основном распределены от 70 – 520 рублей за штуку. Сильно колеблются в зависимости от характеристик, производителя, года производства, технического состояния, желаний продавца и года выпуска.

Цены для примера, в среднем, за 1 шт: 2Т803А – 80-640 руб

• Масса: сам транзистор до 22 гр
• вместе с фланцем до 34 гр

Цоколевка: повернуть контактами к себе, место выхода коллектора с виду отличается. И если расположить его внизу “треугольника” образованного точками контактов, то база будет слева-наверху, эмиттер справа-наверху (если важно, следует уточнить, данные могут быть не точными!)

Температура эксплуатации: -60+125°C
Максимальная температура перехода: 150°C

Аналоги

• Отечественный: КТ808А

Зарубежные: КТ803А – BDY17, BDY23, BD207, BD501A, BDW21A, 180T2A, KDY23, 2N5049, BD501, 2N5067, 2N5068, 2N5069, 2SC493, 2SC521A, BDY24, MJ480, MJ481, 2N1702, 2SC44, KD601, 2SC793, BUYP54
Срок сохраняемости с момента изготовления или с даты перепроверки, минимальный: 25 лет
Ресурс работы в пределах срока сохраняемости:

• в допустимых режимах – 25 000 часов

в лёгких режимах – 40 000 часов

Транзисторы КТ808, 2Т808А — параметры, маркировка, расположение выводов(цоколевка).

Транзисторы КТ808А, КТ808АМ, КТ808БМ, КТ808ВМ, КТ808ГМ, 2Т808А.

Транзисторы КТ808, 2Т808А — кремниевые, мощные,
низкочастотные, структуры — n-p-n.Корпус металлостеклянный с жесткими выводами.
Предназначались для работы в ключевых схемах, генераторах строчной развертки, электронных регуляторах напряжения.
Маркировка буквенно — цифровая. У транзисторов КТ808АМ, КТ808БМ, КТ808ВМ, КТ808ГМ корпус — T03.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ): У транзисторов КТ808А, 2Т808 — 50 Вт
с радиатором и 5 Вт — без.У транзисторов КТ808АМ, КТ808БМ, КТ808ВМ, КТ808ГМ — 60 Вт
с радиатором.

Максимальное напряжение коллектор — эмиттер:
У транзисторов КТ808А, КТ808АМ, — 120 в, пульсирующее — 250 в. У транзисторов 2Т808А — 200 в, пульсирующее — 300 в. У транзисторов КТ808БМ — 100 в, пульсирующее — 160 в. У транзисторов КТ808ВМ — 80 в, пульсирующее — 135 в. У транзисторов КТ808ГМ — 70 в, пульсирующее — 80 в.

Максимальное напряжение эмиттер — база
— 4 в.

Максимальный ток коллектора — импульсный
10 А.

Коэффициент передачи тока: У транзисторов КТ808А, 2Т808 — от 10 до 150, при
типовом значении — 15.У транзисторов КТ808АМ, КТ808БМ, КТ808ВМ, КТ808ГМ — от 20 до 125

Обратный ток коллектора при температуре окружающей среды +25 по Цельсию —
не более 3 мА у транзисторов 2Т808А при напряжении коллектор — эмиттер 200 в и
у транзисторов КТ808А при напряжении коллектор — эмиттер 120 в. У транзисторов КТ808АМ, КТ808БМ, КТ808ВМ, КТ808ГМ — 2мА.

Обратный ток эмиттера при напряжении эмиттер-база 4в не более — 50 мА.

Напряжение насыщeния база эмиттер при токе коллектора 6 А. и токе базы 0,6 А — не более — 2,5 В.

Граничная частота передачи тока: У транзисторов КТ808АМ, КТ808БМ, КТ808ВМ, КТ808ГМ — 8МГц.У транзисторов КТ808А, 2Т808А — 7,5МГц.

Зарубежные аналоги транзисторов КТ808.

КТ808А — 2N4913, 2N4914, 2SD201.КТ808АМ — 2SC1619A, 2SD867.КТ808БМ — 2N6374, 2SC1618.КТ808ГМ — 2N6372, 2N6373.
