Конденсаторные установки серий УКЛН, УКЛ(П), УКЛ(ПН), УКБН, УК, УКЛ(П)НТ, УКМ, УКЛ
Таблица 3. Технические характеристики конденсаторных установок климатического исполнения У3
| Тип | I
ном одной фазы, А |
Число ступеней | Габариты, м | Масса, кг |
| Установки 0,38 кВ со ступенью регулирования 50 квар | ||||
| УКЛН-0,38-150-50 | 228 | 3 | 1,22×0,53×1,66 | 335 |
| УКПН-0,38-300-50 | 456 | 6 | 1,92×0,53×1,66 | 575 |
| УКЛН-0,38-450-50 | 684 | 9 | 2,62×0,53×1,66 | 820 |
| Установки 0,38 кВ со ступенчатым ручным регулированием | ||||
| УКЛ(П)-0,38-216 | 336 | 2 | 1,92×0,5×1,66 | 607 |
| УКЛ(П)-0,38-300 | 458 | |||
| УКЛ(П)-0,38-324 | 488 | 3 | 2,62×0,5×1,66 | 875 |
| УКЛ(П)-0,38-450 | 686 | |||
| УКЛ(П)-0,38-432 | 656 | 4 | 3,3×0,5×1,66 | 1145 |
| УКЛ(П)-0,38-600 | 916 | |||
| Установки 0,38 кВ с автоматическим регулированием со ступенями регулирования 108 и 150 квар | ||||
| УКЛ(ПН)-0,38-300-150 | 458 | 2 | 1,92×0,5×1,66 | 612 |
| УКЛ(ПН)-0,38-216-108 | 336 | |||
| УКЛ(ПН)-0,38-450-150 | 686 | 3 | 2,6x2x0,5×1,66 | 880 |
| УКЛ(ПН)-0,38-324-108 | 488 | |||
| УКЛ(ПН)-0,38-600-150 | 916 | 4 | 3,32×0,5×1,66 | 1150 |
| УКЛ(ПН)38-432-108 | 656 | |||
| Установки 0,38 кВ с автоматическим регулированием со ступенью 50 квар | ||||
| УКБН-0,38-100-50 | — | 2 | 0,8×0,44×1,025 | 195 |
| УКБН-0,38-200-50 | — | 4 | 0,8×0,44×1,81 | 365 |
| УКБН-0,38-300-50 | — | 6 | 0,8×0,44×2,6 | 530 |
| Установки 0,38 кВ нерегулируемые | ||||
| УК-0,38-75 | 114 | — | 0,7×0,5×1,26 | 150 |
| УК-0,38-150 | 228 | — | 0,7×0,65×1,66 | 245 |
| Установки 0,66 кВ с автоматическим регулированием по напряжению и току со ступенями регулирования 240 квар | ||||
| УКЛ(П) НТ-0,66-240 | — | 1 | 1,2×0,5×1,66 | 370 |
| УКЛ(П) НТ-0,66-480 | — | 2 | 1,9×0,5×1,66 | 640 |
| УКЛ(П) НТ-0,66-720 | — | 3 | 2,6×0,5×1,66 | 910 |
Примечание.
УК — установка конденсаторная; Л и П — размещение ячейки ввода — левое или правое; Н — регулирование по напряжению; Б — бесшкафная установка.
Таблица 4. Технические характеристики конденсаторных установок
| Тип | Номинальная мощность, квар | Напряжение, кВ | Количество конденсаторных ячеек | Высота, мм | Масса, кг |
| УКМ-6,3-400У1 | 400 | 6,3 | 2 | 2060 | 900 |
| УКМ-10,5-400У1 | 400 | 10,5 | 2 | 2060 | 910 |
| УКМ-6,3-600У1 | 600 | 6,3 | 3 | 2060 | 1185 |
| УКМ-10,5-600У1 | 600 | 10,5 | 3 | 2060 | 1200 |
| УКЛ-6,3-450У1 | 450 | 6,3 | 1 | 1800 | 700 |
| УКЛ-6,3-900У1 | 900 | 6,3 | 2 | 1800 | 950 |
| УКЛ-6,3-1350У1 | 1350 | 6,3 | 3 | 1800 | 1200 |
| УКЛ-6,3-1800У1 | 1800 | 6,3 | 4 | 1800 | 1450 |
| УКЛ-10,5-450У1 | 450 | 10,5 | 1 | 1800 | 700 |
| УКЛ-10,5-900У1 | 900 | 10,5 | 2 | 1800 | 950 |
| УКЛ-10,5-1350У1 | 1350 | 10,5 | 3 | 1800 | 1200 |
| УКЛ-10,5-1800У1 | 1800 | 10,5 | 4 | 1800 | 1450 |
| УК-6,3-300Л(П) У3 | 300 | 6,3 | 3 | 1800 | 670 |
| УК-10,5-300Л(П) У3 | 300 | 10,5 | 3 | 1800 | 670 |
| УК-6,3-450Л(П) У3 | 450 | 6,3 | 3 | 1800 | 670 |
| УК-10,5-450Л(П) У3 | 450 | 10,5 | 3 | 1800 | 670 |
| УК-6,3-675Л(П) У3 | 675 | 6,3 | 4 | 1800 | 915 |
| УК-10,5-675Л(П)У3 | 675 | 10,5 | 4 | 1800 | 915 |
| УК-6,3-600Л(П)У3 | 600 | 6,3 | 5 | 1800 | 1160 |
| УК-6,3-900Л(П) У3 | 900 | 6,3 | 5 | 1800 | 1160 |
| УК-10,5-600Л(П) У3 | 600 | 10,5 | 5 | 1800 | 116 |
| УК-10,5-900Л(П)У3 | 900 | 10,5 | 5 | 1800 | 1160 |
| УК-6,3-750Л(П) У3 | 750 | 6,3 | 6 | 1800 | 1450 |
| УК-10,5-750Л(П) У3 | 750 | 10,5 | 6 | 1800 | 1405 |
| УК-6,3-1125Л(П) У3 | 1125 | 6,3 | 6 | 1800 | 1405 |
| УК-10,5-1125Л(П) У3 | 1125 | 10,5 | 6 | 1800 | 1405 |
Примечание.
УК — установка конденсаторная; М — модернизированная; Л — размещение ячеек ввода слева: номинальное напряжение, кВ; номинальная мощность, квар; климатическое исполнение и категория размещения.
Маркировка конденсаторов
По мере развития электроники развивается и элементная база. Поскольку многие страны производят собственные радиоэлектронные элементы, то и маркировка их отличается от маркировки радиоэлектронных элементов других стран.
Поэтому на первых этапах промышленного производства электроники применялось много разнообразных типов маркировки, однако стремление к унификации привело к более-менее ее упорядочению. Это позволило привести и маркировку конденсаторов к общим правилам.
А преимущество здесь очевидное – радиоэлектронному элементу, произведенному в одной стране теперь можно довольно просто подобрать аналог производства другой страны. Идеально было бы свести все типы обозначений и маркировки привести к единому типу, что практически полностью уже выполнено.

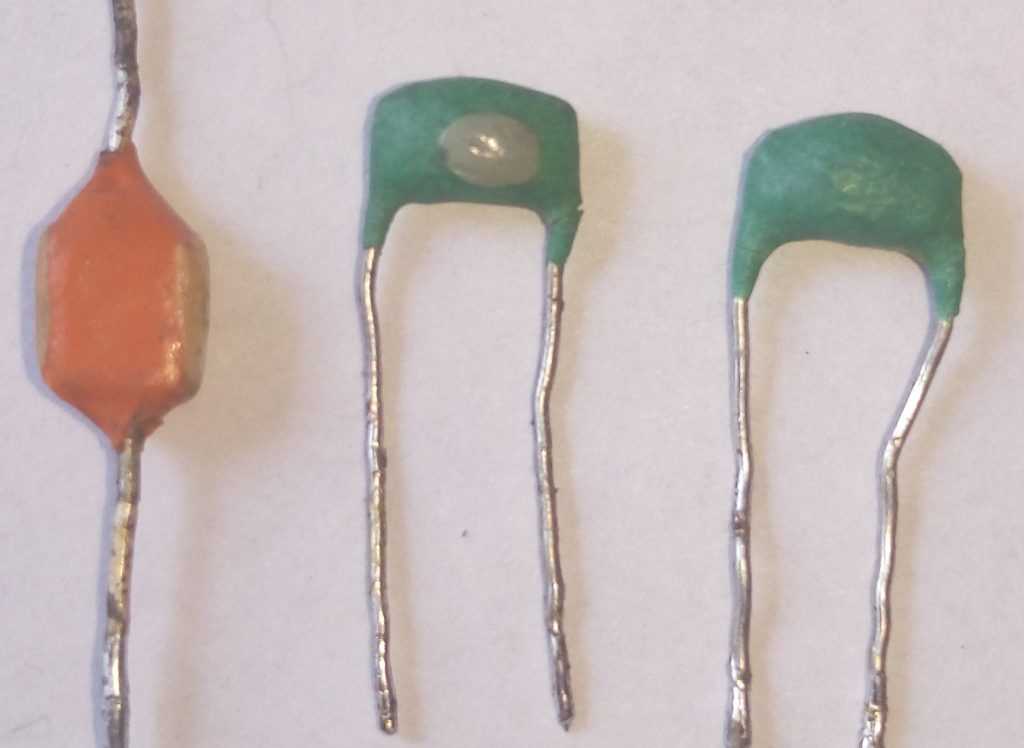

Однако до сих пор широкий оборот имеют советские конденсаторы, отличающиеся небольшим, но разнообразием маркировки. В советской маркировке было задействовано все – цифры, буквы и цвета. Причем на корпуса элементов наносились как цифры с буквами, так и цвета, цифры и буквы. Цифры обозначают значение, буквы – единицы измерения.

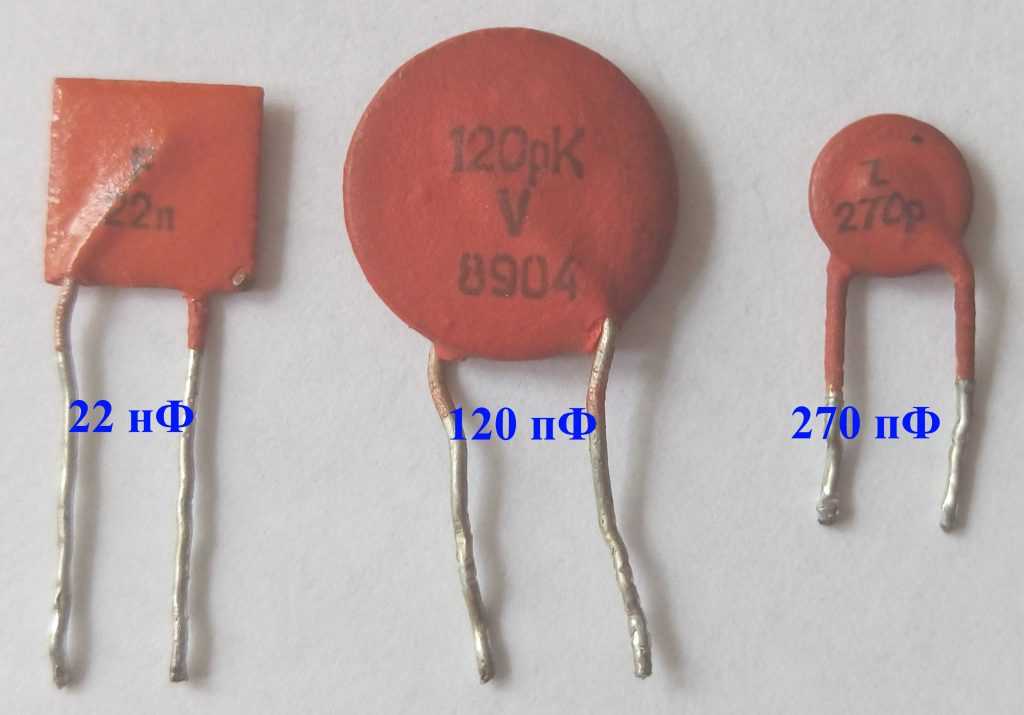

Более распространенный тип маркировки состоит из цифр, которые обозначают емкость в пикофарадах, не путать с фарадами! Всегда нужно помнить, что в отличие от резисторов, маркировка которых выполняется в омах, базовой величиной размерности независимо от способа маркировки являются пикофарады (если цифры отделяются запятой, — то микрофарады). В общем, отсчет емкости начинается с пикофарад.
Также, ранее применялась исключительно цветовая маркировка – сплошной цвет с цветной точкой. Определить параметры можно только, воспользовавшись справочником.
Рассмотренные выше типы маркировки постепенно выходят из обихода, однако о них всегда помнят специалисты, выполняющие ремонт советской аппаратуры, в которой радиоэлементы имеют «старое» обозначение.
Наиболее удачным и совершенным способом обозначения электронных элементов является цифровое кодирование. Цифровое кодирование конденсаторов, как и резисторов, предполагает использование всего трех цифр. Такой подход позволяет реализовать множество комбинаций. Две цифры, расположенные слева обозначают мантису, то есть значащее число, а последняя – третья цифра показывает, сколько нулей нужно прибавить к двум предыдущим цифрам. Например, если на корпусе накопителя указано 153, то емкость его равна 15×103 = 15000 пФ = 15 нФ = 0,015 мкФ.
Помимо емкости накопители характеризуются еще рядом основных параметров, которые рассмотрены далее.
Обозначение на схемах
Каждое семейство конденсаторов имеет своё обозначение, позволяющее визуально определить его тип.
Обозначение на схемах
Другие способы маркировки ёмкости конденсаторов

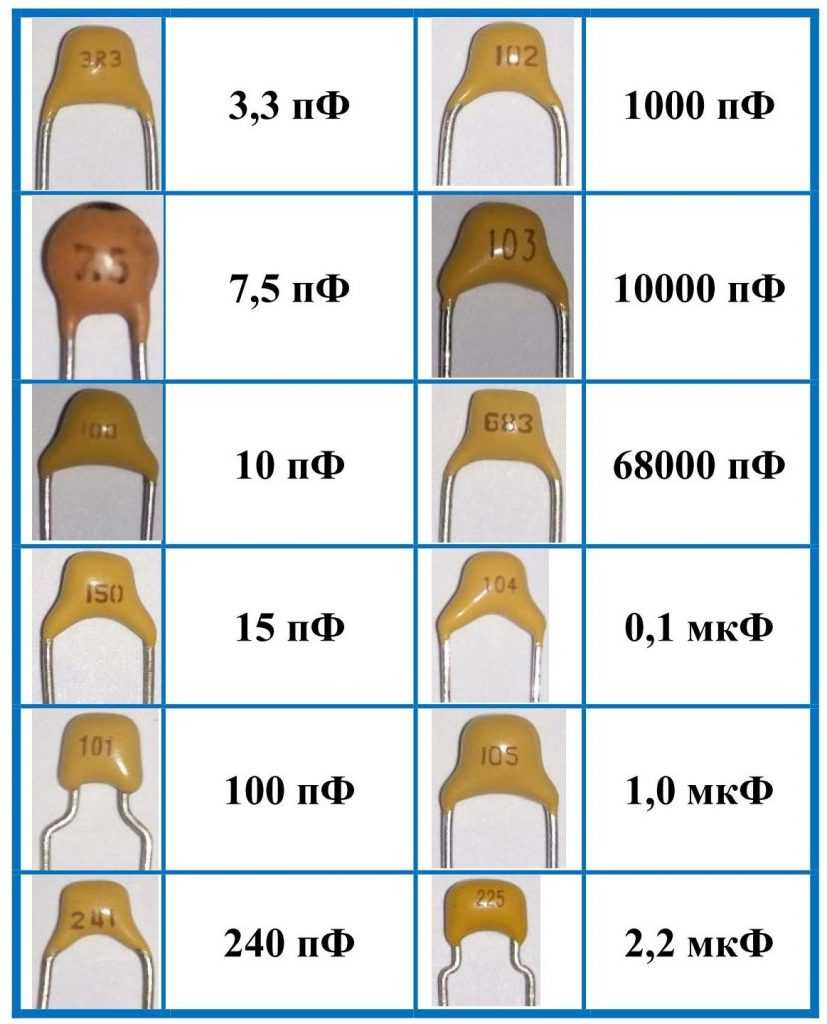

В случае четырёхзначной маркировки на конденсаторе она расшифровывается также как описано выше. Только ёмкость закодирована тремя цифрами и только последняя — минусовая степень 10.
Ещё десятичные указатели заменяют мультипликаторами. Это условное обозначение единиц измерения.
- p — пикофарад;
- n — нанофарад;
- μ — микрофарад;
- m — миллифарад.
Причём играет роль и место буквы по отношению к цифрам. Она ставится вместо запятой. При расшифровке маркировки конденсаторов такого типа мысленно ставим запятую на место буквы. Рассмотрим несколько примеров чтобы было понятнее о чём идёт речь.
В цифробуквенных кодировках ставят буквы на место запятой
- p50 — это 0,5 пФ;
- 1p5 — это 1,5 пФ;
- 15p — это 15 пФ;
- 150p — расшифровывается как 150 пФ.
С другими буквами маркировка конденсаторов такого типа расшифровывается аналогично. В маркировке конденсаторов российского производства используются аналогичные буквы российского алфавита. Для пикофарад — п, для микрофарад — мк, для милифарад — м, нанофарды — н.
| Кодировка номинального напряжения конденсатора | Напряжение |
|---|---|
| m | 25V |
| I | 40 (50)V |
| a | 63V |
| b | 100V |
| c | 160V |
| d | 250V |
| e | 400V |
| f | 630V |
| h | 1000V |
| i | 1600V |
| без маркировки | 500V |
Номинальное напряжение указывает при каком максимальном значении конденсатор может работать длительное время без изменения свойств. Оно кодируется маленькими латинскими буквами. Стоять может в любом месте. Перед числовым значением, после него, в первой или второй строчке.
Что такое конденсатор и его основные характеристики
Конденсатор — это радиодеталь, которая работает как накопитель электрической энергии. Чтобы понятнее было, как он работает, его можно представить как своего рода небольшой аккумулятор. Обозначается двумя параллельными чёрточками.
Обозначения различных типов конденсаторов на схемах. Чаще всего из строя выходят электролитические конденсаторы, так что стоит запомнить их обозначение
Основная характеристика конденсатора любого типа — ёмкость. Это то количество заряда, которое он в состоянии накопить. Измеряется в Фарадах (сокращенно просто буква F или Ф), а вернее, в более «мелких» единицах:
- микрофарадах — мкФ это 10-6 фарада,
- нанофарадах — нФ это 10-9 фарада;
- пикофарадах — пФ это 10-12 фарада.
Вторая важная характеристика — номинальное напряжение. Это то напряжение, при котором гарантирована длительная безотказная работа. Например, 4700 мкФ 35 В, где 35 В — это номинальное напряжение 35 вольт.
У крупных по размеру конденсаторов, ёмкость и напряжение указаны на корпусе
Можно использовать конденсаторы на 50 вольт вместо конденсаторов на 25 вольт. Но это порой нецелесообразно, так как те, которые рассчитаны на более высокое напряжение, дороже, да и габариты у них больше.
Кодовая маркировка электролетических конденсаторов для поверхностного монтажа
Для конденсаторов таких , «Hitachi» и др. маркировка осуществляется 3-мя основными способами:
Маркировка 2 или 3 символами
Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.
При такой маркировки код содержит 2 или 3 символа по ним можно узнать номинальную емкость и рабочее напряжение. Буквы означают напряжение и емкость, цифра показываем множитель. Если маркировка содержит 2 символа, то рабочее напряжение не указывается. Соответствие кода маркировки и значение емкости можно посмотреть в таблице ниже:
| Код | Емкость | Напряжение |
| А6 | 1,0 | 16/35 |
| А7 | 10 | 4 |
| АА7 | 10 | 10 |
| АЕ7 | 15 | 10 |
| AJ6 | 2,2 | 10 |
| AJ7 | 22 | 10 |
| AN6 | 3,3 | 10 |
| AN7 | 33 | 10 |
| AS6 | 4,7 | 10 |
| AW6 | 6,8 | 10 |
| СА7 | 10 | 16 |
| СЕ6 | 1,5 | 16 |
| СЕ7 | 15 | 16 |
| CJ6 | 2,2 | 16 |
| CN6 | 3,3 | 16 |
| CS6 | 4,7 | 16 |
| CW6 | 6,8 | 16 |
| DA6 | 1,0 | 20 |
| DA7 | 10 | 20 |
| DE6 | 1,5 | 20 |
| DJ6 | 2,2 | 20 |
| DN6 | 3,3 | 20 |
| DS6 | 4,7 | 20 |
| DW6 | 6,8 | 20 |
| Е6 | 1,5 | 10/25 |
| ЕА6 | 1,0 | 25 |
| ЕЕ6 | 1,5 | 25 |
| EJ6 | 2,2 | 25 |
| EN6 | 3,3 | 25 |
| ES6 | 4,7 | 25 |
| EW5 | 0,68 | 25 |
| GA7 | 10 | 4 |
| GE7 | 15 | 4 |
| GJ7 | 22 | 4 |
| GN7 | 33 | 4 |
| GS6 | 4,7 | 4 |
| GS7 | 47 | 4 |
| GW6 | 6,8 | 4 |
| GW7 | 68 | 4 |
| J6 | 2,2 | 6,3/7/20 |
| JA7 | 10 | 6,3/7 |
| JE7 | 15 | 6,3/7 |
| JJ7 | 22 | 6,3/7 |
| JN6 | 3,3 | 6,3/7 |
| JN7 | 33 | 6,3/7 |
| JS6 | 4,7 | 6,3/7 |
| JS7 | 47 | 6,3/7 |
| JW6 | 6,8 | 6,3/7 |
| N5 | 0,33 | 35 |
| N6 | 3,3 | 4/16 |
| S5 | 0,47 | 25/35 |
| VA6 | 1,0 | 35 |
| VE6 | 1,5 | 35 |
| VJ6 | 2,2 | 35 |
| VN6 | 3,3 | 35 |
| VS5 | 0,47 | 35 |
| VW5 | 0,68 | 35 |
| W5 | 0,68 | 20/35 |
Маркировка 4 символами
Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей.
Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.
Применение
Главная сфера применения — это работа в цепях импульсного, переменного и постоянного тока. Их можно использовать в любой аппаратуре: системы связи, бытовая, научная и измерительная техника, промышленное оборудование — и это далеко не полный список возможного применения. Как в работе не перепутать конденсаторы КМ? Маркировка данного вида устройств осуществляется непосредственно на них и представлена буквенно-численным индексом. Поэтому, если есть желание приобрести один такой приборчик, то необходимо сначала найти, как он обозначается и как выглядит. Когда этот этап пройден, то следует отправиться в магазин радиотехники или на рынок, чтобы уже там найти конденсатор, похожий по виду и соответствующий указанной маркировке.
Что он из себя представляет и как работает
В самом простейшем случае конденсатор состоит из двух токопроводящих пластин (обкладок), разделённых слоем диэлектрика.
Между обкладками находится слой диэлектрика — материала плохо проводящего электрический ток
На пластины подаётся постоянный или переменный ток. Вначале, пока энергия накапливается, потребление энергии конденсатором высокое. По мере «наполнения» ёмкости оно снижается. Когда заряд набран полностью, токопотребления вообще нет, источник питания как бы отключается. В это время конденсатор сам начинает отдавать накопленный заряд. То есть, он на время становится своеобразным источником питания. Поэтому его и сравнивают с аккумулятором.
