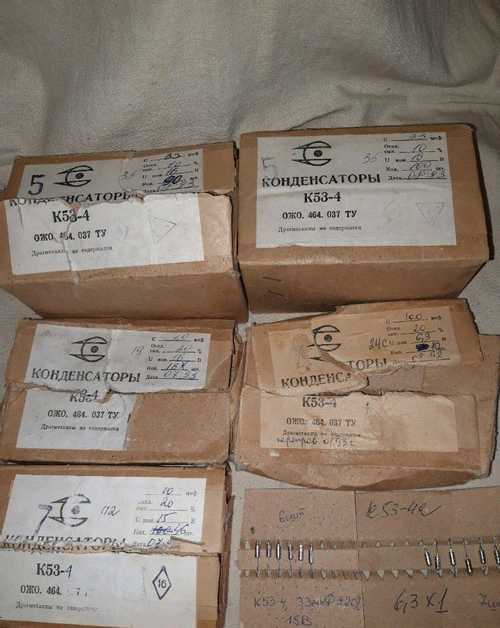

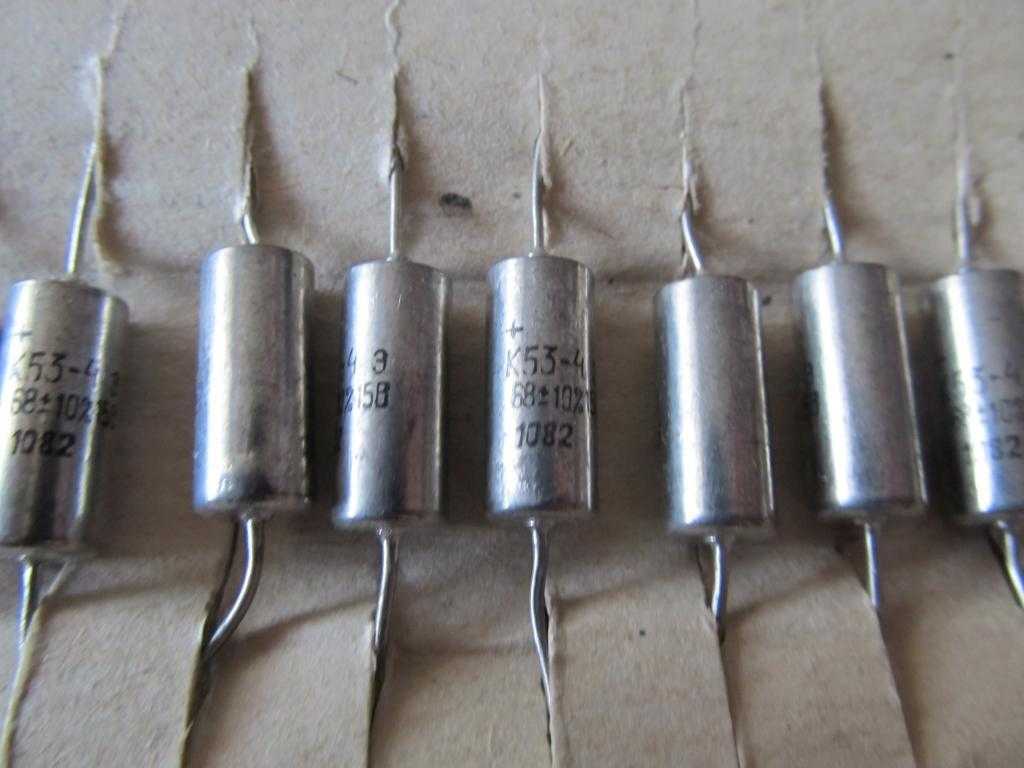

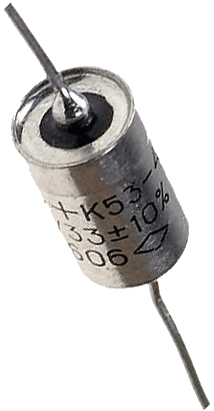

Конденсатор К53-4

К53-65 (чип)

К53-65 (чип) АЖЯР.673546.004 ТУ

Предназначены для работы в цепях постоянного, пульсирующего тока и в импульсном режиме. Изготавливаются в климатическом исполнении В.

Конденсаторы стойкие к воздействию внешних факторов, в соответствии с ГОСТ РВ 20.39.414.1, со значениями характеристик для группы исполнения 6У с дополнениями и уточнениями в АЖЯР.673546.004 ТУ.

Основные технические данные
Номинальное напряжение, В 4…50
Номинальная ёмкость, мкФ 0.1…470
Допускаемое отклонение ёмкости (25 °С, 50 Гц), % ±10; ±20
Повышенная температура среды Tокр, максимальное значение при эксплуатации, °С +125
Пониженная температура среды Tокр, минимальное значение при эксплуатации, °С -60
Габаритные размеры и масса конденсаторов
Габарит L, мм B, мм H, мм P, мм W, мм Масса, г, не более
A 3.2±0.2 1.6±0.2 1.6±0.2 0.8±0.3 1.2±0.1 0.05
B 3.5±0.2 2.8±0.2 1.9±0.2 0.8±0.3 2.2±0.1 0.06
C 6.0±0.3 3.2±0.3 2.5±0.3 1.3±0.3 2.2±0.1 0.3
D 7.3±0.3 4.3±0.3 2.9±0.3 1.3±0.3 2.4±0.1 0.5
E 7.3±0.3 4.3±0.3 4.1±0.3 1.3±0.3 2.4±0.1 0.6

Маркировка для конденсаторов габарита «B»

Маркировка для конденсаторов габарита «С», «D», «E»

1 — Положительный вывод
2 — Номинальная ёмкость, пФ
3 — Код множителя ёмкости
4 — Код изделия (допускается отсутствие полосы)
5 — Номинальное напряжение, В
6 — Дата изготовления

На конденсаторах габарита А маркируется только обозначение полярности

Обозначение кодов маркировки

Код множителя Множитель ёмкости
4 104
5 105
6 106
7 107
8 108
Код Год
X 2009
A 2010
B 2011
C 2012
D 2013
E 2014
Код Месяц Код Месяц
1 Январь 7 Июль
2 Февраль 8 Август
3 Март 9 Сентябрь
4 Апрель O Октябрь
5 Май N Ноябрь
6 Июнь D Декабрь

Код корпуса конденсаторов

Cном, мкФ Uном, В
4 6.3 10 16 20 25 32 40 50
0.1 A
0.15 A
0.22 A B
0.33 A B B
0.47 A B B C
0.68 A A B B C
1 A A B B C C
1.5 A A A B C C D
2.2 A A A A,B C C C D
3.3 A A A,B A,B B C C D D
4.7 A B B B B C D E E
6.8 A,B B B B,C C C,D D E E
10 B C B,C C C D D
15 B C C C C,D D E
22 B,C C C D D E E
33 C C C,D D D E
47 C D D D E
68 C D D E E
100 C D D,E E E
150 D D,E D,E E
220 D,E E E
330 D,E E
470 E E

Зависимость отношения максимально допустимых рабочих напряженийконденсаторов от температуры среды

Надёжность конденсаторов
Безотказность Наработка tλ,ч,
не менее
Интенсивность отказов конденсаторов, λ, 1/ч, не более
Предельно-допустимый режим
(0.63Uном, Tокр=125°С)
30 000 5×10-7
Предельно-допустимый режим
(Uном, Tокр=85°С)
Облегченный режим
(0.2-0.6Uном, Tокр=55°С)
200 000 5×10-8
Сохраняемость
Гамма-процентный срок сохраняемости конденсаторов Tcy при y=97%, лет, не менее
25
Значения электрических параметров конденсаторов при поставке
Uном, В Cном, мкФ tg δ, %, 20 °C, 50 Гц, не более Iут, мкА, 20 °C, после 60 с, не более Rэпс, Ом, 20 °C, 100 кГц, не более Z, Ом, 20 °C, 100 кГц, не более
4 3.3 8 0.5
4.7
6.8
10 3.9 4.0
15 0.6 3.43 3.5
22 0.9 3.9(B); 2.45(C) 3(B); 2.5(C)
33 1.3 2.15 2.2
47 1.9 1.96 2.0
68 10 2.7 1.56 1.6
100 4.0 1.27 1.3
150 6.0 0.88 0.9
220 8.8
330 12 13.2
470 18.8
6.3 2.2 8 0.5
3.3
4.7 5.5
6.8 4.4 4.5
10 0.6 2.94 3.0
15 0.9 2.94
22 1.4 2.15 2.2
33 2.0 1.76 1.8
47 10 2.9 1.07 1.1
68 4.1 0.88 0.9
100 6.0
150 9.0
220 12 13.2
330 19.8
470 28.2 0.78
10 1.5 8 0.5
2.2
3.3 5.4 5.5
4.7 4.4 4.5
6.8 0.7 3.43 3.5
10 1.0 2.45 2.5
15 1.5
22 2.2 0.98 1.0
33 10 3.3 1.56(C); 1.07(D) 1.6(C); 1.1(D)
47 4.7 0.88 0.9
68 6.8
100 10.0
150 12 15.0
220 22.0
16 1 8 0.5
1.5
2.2 5.4 5.5
3.3 4.9 5.0
4.7 0.8 3.92 4.0
6.8 1.1 2.45 2.5
10 1.6 2.5
15 2.4 1.76 1.8
22 10 3.6 1.07 1.1
33 5.3 0.88 0.9
47 7.5
68 10.9
100 12 16
150 24
20 0.68 8 0.5
1
1.5
2.2 6.4(A); 4.9(B) 6.5(A); 5.0(B)
3.3 0.7 3.92 4.0
4.7 1 2.94 3.0
6.8 1.4 2.35 2.4
10 2 1.86 1.9
15 10 3 1.66(C); 1.07(D) 1.7(C); 1.1(D)
22 4.4 1.57 1.6
33 6.6 0.88 0.9
47 9.4
68 12 13.6
100 20
25 0.47 8 0.5
0.68
1
1.5 6.37 6.5
2.2 0.6 3.43 3.5
3.3 0.9
4.7 1.2 2.45 2.5
6.8 1.7 1.96(C); 1.37(D) 2.0(C); 1.4(D)
10 10 2.5 1.17 1.2
15 3.8 0.98 1.0
22 12 5.5 0.88 0.9
33 8.3
32 0.33 8 0.5
0.47
0.68
1 6.37 6.5
1.5 4.4 4.5
2.2 0.8 3.43 3.5
3.3 1.2 2.45 2.5
4.7 1.7 1.47 1.5
6.8 10 2.4 1.27 1.3
10 3.5 0.98 1.0
15 12 5.3 0.88 0.9
22 7.7
40 0.22 8 0.5
0.33
0.47
0.68
1 6.17 6.3
1.5 4.21 4.3
2.2 0.8 3.43 3.5
3.3 1.5 2.25 2.3
4.7 12 2 1.17 1.2
6.8 3 0.88 0.9
50 0.1 8 0.5
0.15
0.22
0.33
0.47 7.8 8.0
0.68 6.86 7.0
1 5.9 6.0
1.5 10 0.8 3.9 4.0
2.2 1.1 2.45 2.5
3.3 1.7 1.96 2.0
4.7 12 2.4 1.47 1.5
6.8 3.5 0.88 0.9

• — значения не нормируются

Пример условного обозначения при заказе:

КОНДЕНСАТОР К53-65 «C» — 16В — 10 мкФ ±10% АЖЯР.673546.004 ТУ
