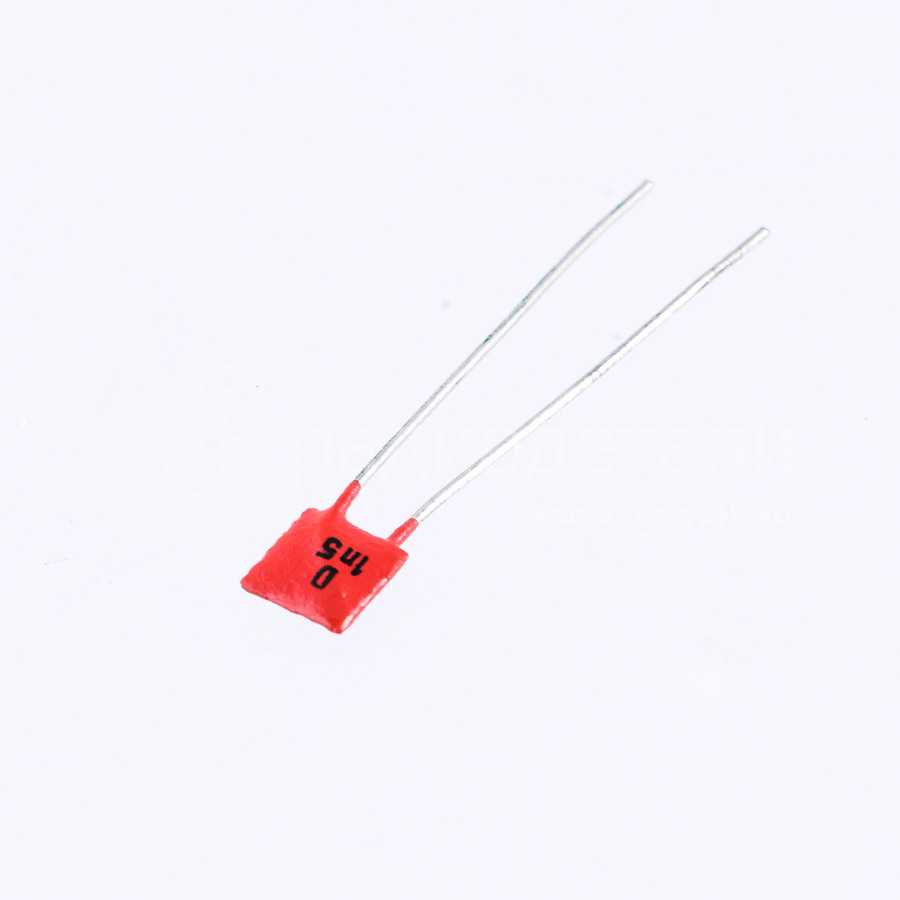

Конденсатор К10-7В-Н70-1500 пф 80-205

К71-7

Конденсаторы  полистирольные металлизированные, уплотненные, в прямоугольных пластиковых корпусах с заливкой эпоксидным компаундом, имеют одностороннее расположение выводов для печатного монтажа . Имеют стабильные электрические характеристики , в т.ч.  высокую стабильность емкости во всем интервале рабочих температур , малое значение коэффициента диэлектрической абсорбции . Имеют высокую надежность. Не имеют аналогов.

Конденсаторы прецизионные, (высокочастотные) отличаются узким допуском по емкости ± 0,5%, ±1%,

предназначены для работы в цепях постоянного , переменного, пульсирующего тока и в импульсных режимах.

Конденсаторы  вариантов «б» и «в»  изготавливают с дополнительным контролем  значения tgδ на высокой частоте.

Таблица 1

     Номинальная емкость (пределы)

Номин. напряжен., В

L.мм

B, мм

H, мм

A, мм

Масса, г, не более

  1000 — 4000  пФ

250

10

7

14

5

3

 св.4000пФ-                 0,01 мкФ

16

6

12

10

св 0,01 -0,014 мкФ

12

св. 0,014- 0,030

8

16

6

св 0,03 — 0,05 мкФ

21

9

16

8

св. 0,05-0,10 мкФ

26

9

17

10

св. 0,1-0,15 мкФ

10

19

12

св. 0,15-0,20 мкФ

11

21

14

св. 0,20- 0,30 мкФ

12

24

19

св. 0,30-0,40 мкФ

14

28

23

св. 0,40 – 0,5 мкФ

16

32

28

550 пФ

10

7

14

5

3

Таблица 2 Для конденсаторов с приемкой ОТК

Пределы номинальных емкостей

Промежуточные значения емкостей

Номинальное напряж., В

1000-5000 пФ

10005, 1010  и т.д. через 5 пФ

250

св.5000пФ до 0,01 мкФ

5020, 5050  и т. д. через 25 пФ

св. 0,01до 0,015 мкФ

0,01005, 0,0101 мкФ …через 0,00005 мкФ

св.0,015 до 0,02 мкФ

0,01507, 0,01514 мкФ …через 0,0007 мкФ

св.0,02 до 0,025 мкФ

0,0201; 0,0202 мкФ и т. д.  через0,0001 мкФ

св.0,025 до 0,03 мкФ

0,025125; 0,02525  мкФ через 0,000125 мкФ

св.0,03до 0,04 мкФ

0,03015;0,03030 мкФ через 0,00015 мкФ

св.0,04 до 0,06 мкФ

0,0402; 0,0404 мкФ и т.д.через 0,0002 мкФ

св.0,06 до 0,08 мкФ

0,0603; 0,0606 мкФ и т.д. через 0,0003 мкФ

св.0,08 до 0,1 мкФ

0,0804; 0,0808 мкФ и т. д. через0,0004 мкФ

св.0,1до 0,15 мкФ

0,1005;0,101 мкФ и т.д. через 0,0005 мкФ

св.0,15 до 0,2 мкФ

0,15075; 0,1515 мкФ и т.д. через0,00075 мкФ

св. 0,2  до 0,25 мкФ

0,201; 0,202 мкФ и т.д. через 0,001 мкФ

св.0,25 до 0,3 мкФ

0,25125; 0,2525 и т. д. через 0,00125 мкФ

св.0,3 до 0,35 мкФ

0,3015; 0,3030 и т.д. через0,0015 мкФ

св.0,35 до0,5 мкФ

0,35175; 0,3535 и т.д. через 0,00175 мкФ

Таблица 3

Интервал емкостей

Промежуточные  значения  емкостей

1000 пф… 0,5 мкФ

Ряд Е 192 ГОСТ 28884-90

            ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

        Номинальное напряжение, В                                                                   250

        Номинальная емкость                                                                   1000 пФ-0,5 мкФ

        Допускаемое отклонение емкости, %

        С=1000-4990 пФ                                                                                       ± 1; ± 2; ± 5

        С  > 5000 пФ                                                                                            ±0,5;  ±1;  ±2 ;±5;

        ТКЕ, 1/  С  не более                                                                               — (60± 80) · 10-6

        Тангенс угла потерь вар. «а»    на частоте 1 кГц     , не более               0,001

        вар. «б», «в» на частоте 100 кГц , не более:

        для Сном.=1000…9975 пФ                                                                         0,0015

        для  С ном.=0,01…0,05 мкФ                                                                       0,0025

        для Сном. Св.0,05-0,24 мкФ                                                                      0,0055

        Сопротивление изоляции, МОм , не менее                                              50000

        для  конденсаторов с Сном  ≤  0,33 мкФ

        Постоянная времени МОм х мкФ  , не менее                                           5000

        для конденсаторов с Сном. >  0,33 мкФ

        Коэффициент диэлектрической абсорбции, %

         для конденсаторов емкостью 0,1 мкФ и выше                                          0,1

       УСЛОВИЯ ЭКСПЛУАТАЦИИ

       Интервал  рабочих температур, С                                                        -60… +85

       Синусоидальная вибрация в диапазоне частот, Гц                               1-3000

       с амплитудой ускорения                                                                                20 g

       Механический удар многократного действия

       с пиковым ударным ускорением                                                                   150 g

       Наработка, ч                                                                                                  50000

       Срок сохраняемости,  лет                                                                                25

 Обозначение при заказе: Конденсатор К71-7-0,1 мкФ ± 5%-В- ОЖ0.461.133ТУ

                                                      Конденсатор К71-7б-0,1 мкФ ± 0,1%- ОЖ0.461.100ТУ
