Характеристики

Симистор имеет несколько параметров, которые можно расположить по порядку убывания важности (лучше сказать, частоты использования) следующим образом:

• Напряжение обратного пробоя, Uобр, В;
• Напряжение закрытого состояния, Uзс, В;
• Ток открытого состояния средний, Iос, А;
• Время включения, tвк, мкс;
• Время выключения, tвык, мкс;
• Ток открытого состояния импульсный, Iос, А;
• Ток закрытого состояния, Iзс, мА;
• Обратный ток, Iобр, мА;
• Напряжение открытого состояния, Uос, В;
• Управляющее напряжение, Uупр, В;
• Ток управления, Iупр, мА;
• Скорость нарастания напряжения, dU/dt, В/мкс;
• Скорость нарастания тока, dI/dt, А/мкс.

Обратите внимание! Параметр «напряжение обратного пробоя» означает максимальное напряжение, которое способен выдержать симистор или тринистор без выхода из строя. Напряжение закрытого состояния характеризует только динисторный эффект

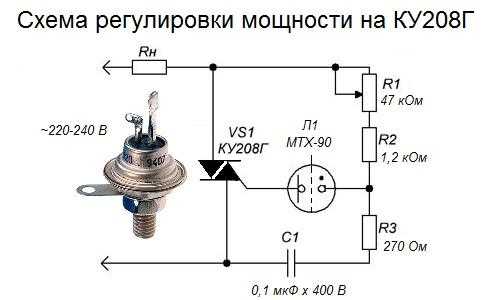

Схема регулятора мощности

К этому регулятору мощности(напряжения) можно подключать разные устройства, до 2000 вт. (но при условии замены радиатора на больший по размеру), такие как лампа, паяльник для регулирования нагрева, дрель и другие устройства, где нужно регулировать освещение, напряжение, скорость, температуру. Для этого, как уже писал выше, нужно плавно поворачивать переменный (подстроечный) резистор R2 в сторону увеличения или уменьшения нагрузки.

На схеме расположены:

Симистор BTA16-600B на радиаторе, Динистор DIAC DB3, Конденсатор C1 – 0.1 мкф 400 в, Резисторы переменный R1 – 500 К, R2 – многооборотный резистор 2 Мом R3 – 0.25 ватт – 4.7 кОм, R 4 – 1вт -100 Ом Клеммы для подключения питания и нагрузки.

Что нужно отметить, продается такой регулятор мощности (напряжения) с маленькими радиаторами и на них нет пасты между симистором и радиатором. При подключении большой нагрузки, более 500 ватт лучше поставить больший радиатор и конечно с пастой. Регулятор работает исправно, плавно уменьшает и увеличивает нагрузку. В общем для домашних целей вполне сгодится. Единственное, это можно его усилить если поставить больший по току симистор и радиатор. Так же можно поставить резисторы большей мощности, конденсаторы вполне сгодятся согласно схеме.

Основные параметры: VRRM,В (Пиковое повторяющее обратное напряжение) 600 IT(RMS) (макс.),А (Рабочий ток в открытом состоянии) 16 VDRM (макс.),В (Пиковое повторяющее напряжение в открытом состоянии) 600 IFSM (макс.),А (Импульсный пиковый прямой ток на диод при температуре 10 мс) 168 IFT (макс.),мА (Минимальный отпирающий ток) 50 dV/dt,В/мкс (Критическая скорость нарастания напряжения в закрытом состоянии)1000 dI/dt,А/мс (Критическая скорость нарастания тока в открытом положении) 14 TA,°C (Диапазон рабочих температур) от -40 до 125 Корпус TO-220AB

Цели применения

Симисторный регулятор напряжения имеет свои особенности использования. Такие устройства бывают разной мощности и в зависимости от этого могут применяться для работы того или иного прибора.

Симисторы активно используются в таких видах бытовой техники:

Если готовить о видах симисторных регуляторов, то их объединяет одна характеристика — все они работают по похожему принципу. Единственное различие между ними — их мощность. Существуют виды симисторов, которые нужно особо тщательно регулировать при настройке управляющих сигналов. Управление у различных видов разное. Это может быть простейшая конструкция на нескольких конденсаторах и резисторах, а может быть сложная схема с микроконтроллером.

Эквивалент тиристора

Тиристоры, динисторы и им подобные элементы способны при весьма незначительных внутренних потерях управлять большими мощностями, подводимыми к нагрузке.

Тиристоры — приборы, обладающие двумя устойчивыми состояниями: состоянием низкой проводимости (проводимость отсутствует, прибор заперт) и состоянием высокой проводимости (проводимость близка к нулю, прибор открыт). Представители класса тиристоров :

• диодные тиристоры (динисторы, диаки), имеющие два вывода (анод и катод), управляемые путем подачи на электроды напряжения с высокой скоростью его нарастания или повышения приложенного напряжения до величины, близкой к критической;
• триодные тиристоры (тринисторы, триаки), трехэлектродные элементы, управляющий электрод которых служит для перевода тиристора из закрытого состояния в открытое;
• тетродные тиристоры, имеющие два управляющих электрода;
• симметричные тиристоры — симисторы, имеющие пятислой-ную структуру. Иногда этот полупроводниковый прибор называют семистором.

Диодные тиристоры (динисторы), ассортимент которых не столь велик, различаются, главным образом, максимально допустимым постоянным прямым напряжением в закрытом состоянии.

Так, для динисторов типов КН102А, Б, В, Г, Д, Е, Ж, И (2Н102А — И) значения этих напряжений составляют, соответственно, 5, 7, 10, 14, 20, 30, 40, 50 В при обратном токе не более 0,5 мА. Максимально допустимый постоянный ток в открытом состоянии для этих полупроводниковых приборов равен 0,2 А при остаточном напряжении в открытом состоянии 1,5 В.

На рис. 1 приведена эквивалентная схема низковольтного динистора. Если принять R1=R3=100 Ом, можно получить динистор с управляемым (с помощью резистора R2) напряжением переключения от 1 до 25 В [Войцеховский Я., Р 11/73-40, Р 12/76-29]. При отсутствии этого резистора и при условии R1=R3=5,1 кОм напряжение переключения составит 9 Б, а при R1=R3=3 кОм —12 В.

Аналог тиристора р-п-р-п-структуры, описанный в книге Я. Войцеховского, показан на рис. 2. Буквой А обозначен анод; К — катод; УЭ — управляющий электрод. В схемах (рис. 1, 2) могут быть использованы транзисторы типов КТ315 и КТ361.

Необходимо лишь, чтобы подводимое к полупроводниковому прибору или его аналогу напряжение не превышало предельных паспортных значений. В таблице (рис. 2) показано, какими величинами R1 и R2 следует руководствоваться при создании аналога тиристора на основе германиевых или кремниевых транзисторов.

Рис. 2. Аналог тиристора.

В разрывы электрической цепи, показанные на схеме (рис. 2) крестиками, можно включить диоды, позволяющие влиять на вид вольт-амперной характеристики аналога. В отличие от обычного тиристора, его аналогом (рис. 2) можно управлять, используя дополнительный вывод — управляющий электрод УЭдоп, подключенный к базе транзистора VT2 (верхний рисунок) или VT1 (нижний рисунок).

Обычно тиристор включают кратковременной подачей напряжения на управляющий электрод УЭ. При подаче напряжения на электрод УЭдоп тиристор, напротив, можно перевести из включенного состояния в выключенное.

Преимущества и недостатки

Сегодня на профильном рынке начинают лидировать по продажам симисторные регуляторы. В отличие от тиристоров симисторы имеют двухстороннее действие, поскольку у них есть катод и анод. Это позволяет изменять в процессе работы направление тока.

Стоит отметить, что заменять их на контакторы, реле или пускатели нецелесообразно. Связано это с долговечностью симистора, а также многими другими положительными качествами такого приспособления. Установив его на схему, он практически никогда не выйдет из строя. Также положительным моментом можно считать полное отсутствие искры при работе. Анализировались схемы на симисторах, которые по себестоимости были значительно дешевле аналогов, базирующихся на транзисторах и микросхемах.

Таким образом, использование симисторов имеет ряд значительных преимуществ:

• большой срок эксплуатации (детали практически не изнашиваются);
• цена прибора невысока;
• при работе можно избежать механических контактов.

Имеются и специфические минусы:

• посторонние помехи и шумы;
• устройство имеет большую чувствительность к переходным процессам;
• во избежание перегрева прибор устанавливается в радиатор;
• использование на больших частотах невозможно.

Как проверить работоспособность симистора?

В сети можно найти несколько способ, где описан процесс проверки при помощи мультиметра, те, кто описывал их, судя по всему, сами не пробовали ни один из вариантов. Чтобы не вводить в заблуждение, следует сразу заметить, что выполнить тестирование мультиметром не удастся, поскольку не хватит тока для открытия симметричного тринистора. Поэтому, у нас остается два варианта:

1. Использовать стрелочный омметр или тестер (их силы тока будет достаточно для срабатывания).
2. Собрать специальную схему.

Алгоритм проверки омметром:

1. Подключаем щупы прибора к выводам T1 и T2 (A1 и A2).
2. Устанавливаем кратность на омметре х1.
3. Проводим измерение, положительным результатом будет бесконечное сопротивление, в противном случае деталь «пробита» и от нее можно избавиться.
4. Продолжаем тестирование, для этого кратковременно соединяем выводы T2 и G (управляющий). Сопротивление должно упасть примерно до 20-80 Ом.
5. Меняем полярность и повторяем тест с пункта 3 по 4.

Если в ходе проверки результат будет таким же, как описано в алгоритме, то с большой вероятностью можно констатировать, что устройство работоспособное.

Заметим, что проверяемую деталь не обязательно демонтировать, достаточно только отключить управляющий вывод (естественно, обесточив предварительно оборудование, где установлена деталь, вызывающая сомнение).

Необходимо заметить, что данным способом не всегда удается достоверно проверку, за исключением тестирования на «пробой», поэтому перейдем ко второму варианту и предложим две схемы для тестирования симметричных тринисторов.

Схему с лампочкой и батарейкой мы приводить не будем в виду того, что таких схем достаточно в сети, если вам интересен этот вариант, можете посмотреть его в публикации о тестировании тринисторов. Приведем пример более действенного устройства.

Схема простого тестера для симисторов

Обозначения:

• Резистор R1 – 51 Ом.
• Конденсаторы C1 и С2 – 1000 мкФ х 16 В.
• Диоды – 1N4007 или аналог, допускается установка диодного моста, например КЦ405.
• Лампочка HL – 12 В, 0,5А.

Можно использовать любой трансформатор с двумя независимыми вторичными обмотками на 12 Вольт.

Алгоритм проверки:

1. Устанавливаем переключатели в исходное положение (соответствующее схеме).
2. Производим нажатие на SB1, тестируемое устройство открывается, о чем сигнализирует лампочка.
3. Жмем SB2, лампа гаснет (устройство закрылось).
4. Меняем режим переключателя SA1 и повторяем нажатие на SB1, лампа снова должна зажечься.
5. Производим переключение SA2, нажимаем SB1, затем снова меня ем положение SA2 и повторно жмем SB1. Индикатор включится, когда на затвор попадет минус.

Теперь рассмотрим еще одну схему, только универсальную, но также не особо сложную.

Схема для проверки тиристоров и симисторов

Обозначения:

• Резисторы: R1, R2 и R4 – 470 Ом; R3 и R5 – 1 кОм.
• Емкости: С1 и С2 – 100 мкФ х 10 В.
• Диоды: VD1, VD2, VD5 и VD6 – 2N4148; VD2 и VD3 – АЛ307.

В качестве источника питания используется батарейка на 9V, по типу Кроны.

Тестирование тринисторов производится следующим образом:

1. Переключатель S3, переводится в положении, как продемонстрировано на схеме (см. рис. 6).
2. Кратковременно производим нажатие на кнопку S2, тестируемый элемент откроется, о чем просигнализирует светодиод VD
3. Меняем полярность, устанавливая переключатель S3 в среднее положение (отключается питание и гаснет светодиод), потом в нижнее.
4. Кратковременно жмем S2, светодиоды не должны загораться.

Если результат будет соответствовать вышеописанному, значит с тестируемым элементом все в порядке.

Теперь рассмотрим, как проверить с помощью собранной схемы симметричные тринисторы:

• Выполняем пункты 1-4.
• Нажимаем кнопку S1- загорается светодиод VD

То есть, при нажатии кнопок S1 или S2 будут загораться светодиоды VD1 или VD4, в зависимости от установленной полярности (положения переключателя S3).
