Схема включения
Для самостоятельного изготовления усилителя на пентодах 6П14П сначала следует подобрать подходящую схему, что при наличии Интернета сделать очень просто. Для этого достаточно набрать в поисковой строке соответствующий запрос и выбрать наиболее понравившееся схемное решение
При этом важно определиться с тем, по какому варианту предполагается делать выходной узел усилителя: на одной или на двух лампах (одно- или двухтактный режим)
Дополнительная информация: Для получения качественного и неискаженного звучания предпочтение следует отдать второму варианту (так называемому «двухтакту»).

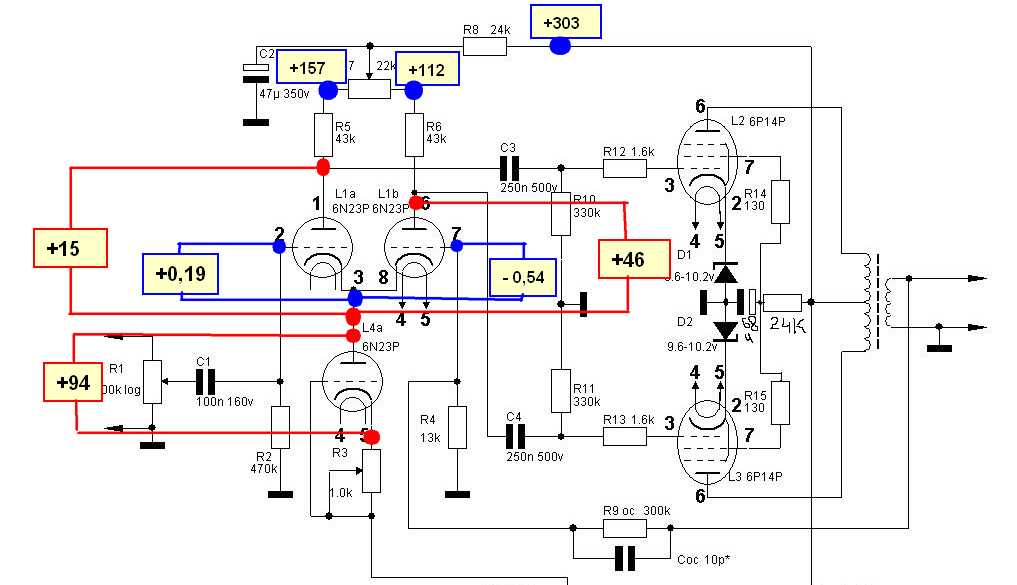

При этом исполнении подойдет размещенная слева схема (в нее для удобства включены предварительный каскад на двойном триоде 6Н2П и блок питания с силовым трансформатором Т2).
Выходные трансформаторы лампового УНЧ
Теперь о выходных трансформаторах. Если у вас есть ТВЗ, то можете сразу их убрать подальше. Не годятся совсем, поскольку выходное сопротивление с таким включением очень отличается от обычного на одной 6п14п. Много было испорчено всяких трансов, перемотано и брошено. В конце концов попались на глаза трансы марки ОСМ-0.016. Вот на них то и получил просто отличный результат! Некоторые мотают на ОСМ-0.16. Зачем нужен такой транс в 160ватт? Если выходная мощность ограничена 9-ю ваттами. Более чем хватает 16 ватных трансов. Если нет таковых, то возьмите железо от ТВК-110. Не поленитесь полностью намотать с нуля выходник на нем. Оно того стоит.
Теперь о намотке.
Мотаем так: первый слой вторичка-90 витков провода 0.47, затем 1500 витков первичка проводом 0.18. Затем еще слой вторички 90 витков провода 0.47 и еще 700 витков первички того же провода. Между обмотками не прокладывал бумажные прокладки, в целях экономии места укладывал два слоя непрозрачного скотча. С прозрачным очень неудобно мотать. И плюс такого решения: обмотка надежно приклеена. При работе не создает никаких шумов. Первичку соединяем в послед, вторичку параллельно. Если железо от ТВК, то вместо последних 700 витков мотаете 1200 витков.

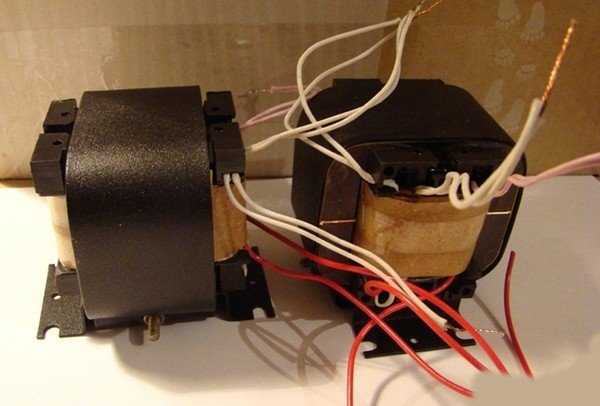

Отмечу, что первичку как ни крути мотать придется виток к витку, иначе все обмотки не влезут. Между половинками железа никаких бумажных прокладок не ставим! Размеры собранного ОСМ: 50 мм высота, толщина железа 32 мм. У ТВК толщина несколько меньше. Фото ОСМ и ТВК выкладываю.
Все остальные нюансы читаем в статье УНЧ начального уровня. Таблица напряжений та же, не забываем с учетом, что тут питание 320 вольт. Лично я не подбирал их вообще. Выставил норму только на 6н3п. Данный усь использую уже пару лет. Работает по 12 часов в сутки, нареканий и поломок не имеется. Работает безотказно. Очень хорошие низы, глубокие и недурно звучат ВЧ.
Печатные платы УНЧ
Можно собрать УНЧ навесным монтажом, а можно на платах печатных. На чертеже плат с лампами отмечен способ соединения с другими элементами усилителя (потенциометр, трансформаторы). Все соединения выполнены с использованием витой пары, то есть пары жестко скрученных проводов. Это должно устранить или, по крайней мере, уменьшить наведенный шум в проводах.
В основе металлическое шасси. Позади трансформаторов громкоговорителей находится тороидальный силовой трансформатор, помещенный в металлическую банку, которая уменьшает сетевые помехи, распространяемые этим трансформатором.
Усилитель действительно играет тепло и как-то по-другому, у него большая глубина звука, больше объём. Хотя он даёт только 2 Вт мощности, звучание идеально подходит для небольшой комнаты!
Лампы из-за высокого входного сопротивления очень чувствительны к внешним помехам. Поэтому используйте экранированные кабели. Металл, подключенный к массе корпуса усилителя, защитит усилитель от ловли внешних помех.
Требования к трансформаторному изделию
Для того чтобы собрать выходной трансформатор своими руками – в первую очередь потребуется разобраться в следующих вопросах технического характера:
- По какой схеме будет включаться данный трансформатор.
- Какую звуковую мощность планируется получить на выходе усилителя с его помощью.
- Какими должны быть намоточные характеристики этого устройства.
Важно! Лишь при условии правильного выбора всех перечисленных выше параметров удастся сконструировать высококлассный усилитель с прекрасными характеристиками звучания во всем диапазоне частот. Рассмотрим каждое из условий получения качественного усиления более подробно
Рассмотрим каждое из условий получения качественного усиления более подробно.
Усилители
|
|
|||||
|
Схема данного усилителя позаимствована из описания старого электрофона. В усилителе использованы распространенные лампы: 6Н2П и 6П14П. Схема данного усилителя позаимствована из описания старого электрофона. Посоветованная другом схема, тем не менее, была охарактеризована им как «схема простого и малошумящего усилителя». В дополнении к простоте конструкции (это был мой первый ламповый усилитель) на мой выбор повлияло еще и золотое правило, которого придерживаются многие конструкторы звуковоспроизводящей аппаратуры,: «Чем меньше деталей, тем меньше искажений». Итак, схема:
В усилителе использованы распространенные лампы: 6Н2П и 6П14П. Конденсаторы C5 и C6 — на напряжение не менее 350 В. Конденсатор C4 — приблизительно на такое же напряжение (иначе будет с треском пробивать). Трансформатор Тр1 — на напряжение прибл. 250 В. Резистором R9 регулируется глубина обратной связи. В принципе, основные положения при монтаже усилителя такие же, как при создании других подобных устройств. Провода по возможности должны быть короткими, а идущие на корпус — сходиться в одной (!) точке. При правильном монтаже и исправных деталях усилитель начинает работать сразу. Если при включении усилителя в сеть, динамик начинает громко гудеть, следует поменять местами выводы 3 и 4 выходного трансформатора. Ну вот и все. Осталось сказать, что у меня дома работает стереоусилитель по этой схеме, подключенный к компьютеру. Данной мощности вполне хватает для озвучивания небольшой комнаты (или вы хотите, чтобы вибрировали стекла, а не ваши колонки?), а шум в перерывах между песен практически не слышен. Усилитель хорош при воспроизведении как современной, так и классической музыки.
|
|||||
|
|||||
|
|||||
Выходная мощность
Выходная мощность для рассматриваемой схемы может колебаться в диапазоне от 12-ти до 25-ти Ватт (при сопротивлении нагрузки 4 Ома).
Обратите внимание! В режиме максимальной мощности коэффициент искажений в этом случае составит не более 5%, а выходное напряжение на обмотке звукового преобразователя – порядка одного вольта. Вторичную обмотку двухтактного устройства для получения оптимальной мощности удобнее рассчитывать на то количество витков, которое соответствует комплексному сопротивлению подключаемого динамика (4 или 8 Ом)
Вторичную обмотку двухтактного устройства для получения оптимальной мощности удобнее рассчитывать на то количество витков, которое соответствует комплексному сопротивлению подключаемого динамика (4 или 8 Ом).
Список элементов
Усилитель
- R1, R1A — 1 кОм,
- R2, R2A — 470 кОм,
- R3, R3A — 150 кОм,
- R4, R4A — 1-1,5 кОм,
- R5, R5A — 150-200 кОм
- R6, R6A — 470 кОм,
- R7, R7A — 1 кОм,
- R8 — 500-1000 Ом, отрегулируйте ток сетки, чтобы он не превышал 5 мА,
- R9, R9A — 120-180 Ом, подберите для получения нужного тока катода,
- R10, R10A — 5-20 кОм,
- R11 — 10-20 кОм,
- P — 2×47 кОм / логарифмический,
- C1, C1A — 100 мкФ / 16 В,
- C2, C2A — 100-220 нФ / 250 В,
- C3 — 100 нФ / 400 В,
- C4 — 47 мкФ / 400 В,
- C5, C5A — 100 мкФ / 25 В,
- C7 — 33-100 пФ, выбрать чтобы он не срезал высокие частоты и сигнал осциллографа был правильным,
- C6, C6A — около 1 нФ / 250 В припаять непосредственно к выходам трансформатора громкоговорителя.
Блок питания
- R101 — 400-1000 Ом / 5 Вт,
- R102, — 3-5 кОм / 1 Вт,
- R103 — 270 кОм / 0,5 Вт,
- R106 — 0,8-1,5 кОм чтобы светодиод светил достаточно ярко,
- R104, R105 — 100 Ом,
- C101 — 100 нФ / 400 В, C102, C103, C104, 105 — 100 мкФ / 400 В,
- C106, C107 — 47 мкФ / 400 В,
- M1 — диодный мост выпрямитель 5-10 А / 600 В,
- трансформатор питания 220 В / 250 В — 0,15 А, 6,3 В — 2,5 A.
Схема очень проста. На рисунке показан один канал, другой идентичен. Сигнал со входа через потенциометр P подается на триоды малой мощности (L1), работающие в схеме с общим катодом. После усиления на пентод (L2) подается через конденсатор C2. Трансформатор громкоговорителя (его анодная обмотка) является нагрузкой для этой лампы. Вторичные обмотки трансформатора позволяют питать динамик или наушники.
Усилитель охвачен петлей отрицательной обратной связи, которая уменьшает искажения и расширяет частотную характеристику. Однако это делается за счет усиления. Обратная связь берется с выхода динамика трансформатора и через резистор R10 подается на катод первой лампы (L1). Конденсатор С7 используется для возможной фазовой коррекции. Конденсаторы C3, C4 и резистор R11 образуют фильтр для предотвращения возбуждения усилителя. Аналогичную роль играют резисторы R1 и R7 в цепях ламповых сеток.
Радиолампа L2 может работать в двух режимах — пентод и триод. Режим пентод более мощный, с большим искажением. Режим триода менее эффективен, но имеет меньше искажений. Изменение режима работы может быть сделано с резистором R8. Он в режиме триода должен иметь небольшое значение — обычно это 100 Ом. Если хотим использовать режим пентод для работы усилителя, подключаем R8 как показано на схеме. Можно дать и более высокое значение но так, чтобы ток, протекающий через сетку 2, был немного меньше 5 мА. Как правило значение резистора составляет 500-1000 Ом.
Для подключения громкоговорителей необходим трансформатор, который изменит высокое напряжение в анодной цепи подходящим для сопротивления динамиков или наушников. Для этой цели идеально подходят популярные и простые в добыче трансформаторы из старого лампового телевизора. Естественно понадобится два, по одному на канал.
Можете поэкспериментировать с другими лампами, вместо 6П14П использовать более мощные пентоды (например 6L6 или другие) но помните, что это требует изменения напряжения питания, силовой трансформатор должен иметь также большую мощность. Значения элементов, определяющих рабочую точку лампы, тоже должны быть соответствующим образом подобраны, и трансформаторы АС должны быть адаптированы к типу ламп. Схемы таких усилителей можно легко найти на нашем сайте.
Налаживание
При исправных деталях и правильном монтаже при включении усилителя в сеть в громкоговорителе должен прослушиваться ровный шум. При вращении регулятора громкости должно происходить плавное нарастание громкости звучания. При вращении регуляторов тембра должна происходить окраска звука в сторону низких или высоких частот.
В случае возникновения неисправности в усилителе следует с помощью вольтметра проконтролировать значения напряжений, указанные на схеме. Допустимое отклонение их значений от указанных на схеме может составлять ±20%. Качество работы усилителя оценивают при прослушивании музыки различных жанров, от рока до классики.
Литература: В.М. Пестриков. Энциклопедия радиолюбителя.
Параметры трансформатора ТС-160
Напряжения и токи предлагаемого к использованию автором трансформатора ТС-160 (160Вт).
Рис. 2. Принципиальная схема трансформатора ТС-160.
| Первичная обмотка | ||
| Выводы обмоток | Напряжение, В | Ток, А |
| 1 — 3 | 127 | 0,6 |
| 1 — 2 — 2′ — 1′ | 220 | 0,35 |
| 1′ — 3′ | 127 | 0,6 |
| Вторичная обмотка | ||
| Выводы обмоток | Напряжение, В | Ток, А |
| 5 — 6 | 42 | 1,1 |
| 5′ — 6′ | 42 | 1,1 |
| 7 — 8 | 66 | 0,9 |
| 7′ — 8′ | 66 | 0,9 |
| 9 — 10 | 6,8 | 0,3 |
| 9′ — 10′ | 6,8 | 0,3 |
| 11 — 12 | 6,9 | 3 |
| 11′ — 12′ | 6,9 | 3 |
Параметры провода, используемого для намотки обмоток трансформатора ТС-160:
| Выводы обмоток | Число витков | Марка и диаметр провода | Сопротивление, Ом |
| 1 — 2 | 414 | ПЭЛ 0,69 | 3,3 |
| 2 — 3 | 64 | ПЭЛ 0,69 | 0,5 |
| 1′ — 2′ | 414 | ПЭЛ 0,69 | 3,3 |
| 2′ — 3′ | 64 | ПЭЛ 0,69 | 0,5 |
| 5 — 6 | 158 | ПЭЛ 0,47 | 3,2 |
| 5′ — 6′ | 158 | ПЭЛ 0,47 | 3,2 |
| 7 — 8 | 250 | ПЭЛ 0,51 | 4 |
| 7′ — 8′ | 250 | ПЭЛ 0,51 | 4 |
| 9 — 10 | 26 | ПЭЛ 0,57 | 0,3 |
| 9′ — 10′ | 26 | ПЭЛ 0,57 | 0,3 |
| 11 — 12 | 26 | ПЭЛ 1,35 | 0,1 |
| 11′ — 12′ | 26 | ПЭЛ 1,35 | 0,1 |
