Функциональные диаграммы
- РП-21М 002В2 — однокомандные реле с выдержкой на отключение после отключения напряжения управления при сохранении напряжения питания.
- РП-21М 003В1 — однокомандные с выдержкой на включение после включения напряжения питания.
- РП-21М 003В3 — циклическое с одинаковыми длительностями импульса и паузы.
- Реле РП-21М 002В -2 переключающих контакта
- Реле РП-21М 003В -3 переключающих контакта
- Способ монтажа
- Реле РП-21М-В без розетки с ламелями под пайку для заднего присоединения проводников крепятся на панели при помощи двух винтов М4.
- Реле РП-21М-В с розеткой типа 2 с винтовыми зажимами для переднего присоединения проводников крепятся на DIN-рейку 35мм.
- Реле РП-21М-В с розеткой типа 3 с винтовыми зажимами для переднего присоединения проводников крепятся на плоскость с помощью двух винтов М4.
Реле времени серии РП21М-В
Реле времени РП21М-003В1, РП21М-002В2 предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени, а реле РП21М-003ВЗ – для автоматического циклического включения и отключения электрических цепей, например, для питания световой сигнализации (получения мигающего света). Реле изготавливается в климатическом исполнении УХЛ4 по ГОСТ 15150.
Условия эксплуатации:
- высота над уровнем моря не более 2000 м;
- температура окружающего воздуха – от минус 40 до 55 °С;
- относительная влажность окружающего воздуха – до 80% при температуре 25 °С;
- вибрация мест крепления в диапазоне частот 5-15 Гц при ускорении Зg и в диапазоне частот 10-100 Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ 17516.1).
Реле обеспечивают вибро- и ударопрочность при механическом воздействии по группе М9 по ГОСТ 17516.1. Реле соответствуют требованиям ГОСТ 22557 и техническим условиям ТУ16-523.593-80.
Адрес: 428024, Россия, г. Чебоксары, пр. И.Яковлева, 4 тел.:+7 (8352) 39-00-13
Источник
Результаты поиска: реле рп21м-003
Наличие в магазине:

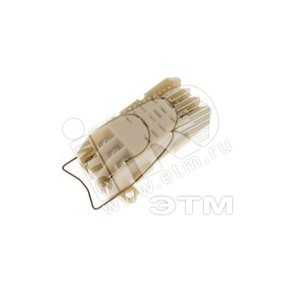

Розетка к РП21-004 тип 3 (5133851)
Сделано в России
РП21МН-003 УХЛ4Б 220В пост. реле без розетки (587090)
Сделано в России
РП21М-003 УХЛ4Б 24В пост. Реле без розетки промежуточное (8401426)
Сделано в России
РП21М-003 УХЛ4Б 36В/50Гц Реле с розеткой тип 2 (3495648)
Сделано в России
РП21М-003 УХЛ4Б 110В пост. без розетки реле (397114)
Сделано в России
РП21М-003 УХЛ4Б 12В пост. без розетки реле (00000020501)
Сделано в России
РП21М-003 УХЛ4Б 110В 50Гц без розетки реле (2925134)
Сделано в России
РП21М-003 УХЛ4Б 220В 50Гц без розетки реле (314981)
Сделано в России
РП21М-003 УХЛ4Б 127В 50Гц без розетки реле (8397287)
Сделано в России
РП21М-003 УХЛ4Б 24В постоянный ток с розеткой типа 1 реле (3626800)
Сделано в России
РП21М-003 УХЛ4Б 220В пост. ток с розеткой типа 2 реле (1654687)
Сделано в России
РП21М-003 УХЛ4Б 220В пост. ток с розеткой типа 3 реле
Сделано в России
РП21М-003 УХЛ4Б 220В 50Гц с розеткой типа 2 реле (6688349)
Сделано в России
РП21М-003 УХЛ4Б 220В 50Гц с розеткой типа 3 реле (9023267)
Сделано в России
РП21М-003В3 УХЛ4 24В пост. 1-10сек реле без розетки (7145727)
Сделано в России

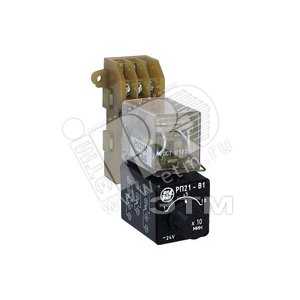

РП21М-003В1 УХЛ4 1-10сек 220В 50Гц с розеткой типа 2 реле (6052829)
Сделано в России
РП21М-003В1 УХЛ4 1-10мин 220В 50Гц с розеткой типа 2 реле (5515842)
Сделано в России
РП21М-003В1 УХЛ4 1-10сек 24В пост. с розеткой типа2 реле (ЭТМ23723)
Сделано в России
РП21М-003-УХЛ4Б с катушкой переменного тока 24В (7664305)
Сделано в России
РП21М-004 УХЛ4Б 60В пост.т. с розеткой тип 3 реле (4094155)
Сделано в России
