Характеристики усилителя

Вот, собственно, и все о схеме и конструкции. Осталось рассказать о ТТХ усилителя. Как уже говорил, он работает в классе А и при 8 ваттах выходной мощности имеет такие параметры:

При повышении выходной мощности до 10 Вт коэффициент нелинейных искажений возрастает почти до 1,2%. Амплитудно-частотная характеристика:

Что же эта схема демонстрирует такого особенного в звуке? Прежде всего, он больше похож на однотактный, чем двухтактный.

Слушая его, невольно ощущаю себя сидящим у камина чуть ли не в кресле-качалке. Кроме того, сохраняется присущая двухтактному усилителю четкость и детализация. Ну, и мощность, разумеется. А бас настолько ясный и живой, что его руками потрогать хочется. Считаю это заслугой прежде всего отсутствия разделительных конденсаторов.

Если бы еще у меня была возможность самому намотать выходные трансформаторы, не знаю, что можно было бы услышать тогда. Надеюсь, такая возможность у меня будет, так что все еще впереди! Специально для elwo.ru — Gamzan.

Форум по радиолампам

Детали усилителя

Выходные лампы предварительно подобрать попарно, желательно подобрать четыре близких между собой по току анода. Входные лампы тоже желательно подобрать по минимальному расхождению половинок.

Разделительные конденсаторы бумажные МБГО, шунтирующий конденсатор К78-2, или К71-7 – все на напряжение 400В, остальные шунтирующие конденсаторы — плёночные К73-17. Электролитические можно применить “Samsung”, “Samhwa”, или другие.

Резисторы в цепях анодов, управляющих сеток желательно применить ВС, остальные – МЛТ, все мощностью не менее 1 Вт. Анодный резистор для входного каскада набирается из нескольких мощностью 2 Вт, для обеспечения запаса по мощности, рассеиваемой на нем. Регулятор громкости — самый лучший, что сможете найти, можно применить два раздельных. Трансформатор питания — ТС-180.

Данные выходного трансформатора: структура каждой из двух катушек такова: две вторички, две первички, две вторички, две первички, одна вторичка, одна первичка, одна вторичка. Итого семь секций на каждой катушке. Вторички намотаны проводом в изоляции 0,76мм; первички намотаны проводом в изол. 0,28мм. На каждой катушке намотано 1305 витков (половина) первички, т.е. по 261 витку в слое. Во вторичке — по 104 витка, т.е. коэфф.трансформации 0,04 (25 для иностранцев). Сопротивление нагрузки ТВЗ: 3,4Ом.Приведенное к первичной обмотке сопротивление нагрузки: 2,25кОм. Внутреннее сопротивление двух параллельно включенных ламп 6П3С — 666 Ом. Однако измеренные значения (на нагрузке 6Ом). Трансформатор выполнен на стандартном железе ТС-180, сечение железа 9 кв.см. Расчетное значение толщины каждой из двух прокладок = 0,21 мм.

Правильно так:

В катодах 6Н1П установлен резистор 82 Ом, а от этого резистора к каждому катоду по 3,6 Ом.

В катодах 6П3С: 160 Ом, а от этого резистора к каждому катоду по 26 Ом.

——-

Обещанные данные по ТВЗ:структура каждой из двух катушек такова:
две вторички,две первички,две вторички,две первички,одна вторичка,одна первичка,одна вторичка.Итого семь секций на каждой катушке.Вторички намотаны проводом в изоляции 0,76мм(без из.=0,71мм); первички намотаны проводом в изол. 0,28мм (без изол.=0,25мм).
На каждой катушке намотано 1305 витков (половина) первички,т.е. по 261 витку в слое.Во вторичке — по 104 витка,т.е. коэфф.трансформации 0,04 (25 для иностранцев).Сопротивление нагрузки ТВЗ: 3,4Ом.Приведенное к пкрвичной обмотке сопрротивление нагрузки:2,25кОм.Внутреннее сопрот. двух паралл.включ.6П3С — 666Ом. Однако измеренные значения (на нагрузке 6Ом)демпферфактора:10Гц — 8,57;100Гц -3,9; 1000Гц — 3,85; 10000Гц — 3,87; 20000Гц — 4,05; 50000Гц — 5,36,т.е. выходное сопротивление не более 1,54Ом.К.П.Д. ТВЗ — 87%.Сопротивление первички:190 Ом,приведённое сопротивл.вторички 98Ом.Трансформатор выполнен на стандартном железе ТС-180,сечение железа 9 кв.см.
Измеренная полоса на нагр.6Ом: 10,5Гц — 58кГц.
Индуктивность первички,кажется, около 13Гн,а емкость не более 1700пФ.
Начальные перспективы апгрейда: обязательная стабилизация накалов на постоянном токе.При этом вариации сетевого напряжения будут сильно снижены,т.е. лампа будет управляться в основном полезным сигналом, без участия сетевых спонтанных помех,накладывающихся на сигнал.

Архивы

Март 2023
Февраль 2023
Январь 2023
Май 2022
Март 2022
Январь 2022
Декабрь 2021
Ноябрь 2021
Сентябрь 2021
Август 2021
Август 2020
Ноябрь 2019
Февраль 2019
Январь 2019
Ноябрь 2018
Август 2018
Июль 2018
Июнь 2018
Апрель 2018
Март 2018
Декабрь 2017
Ноябрь 2017
Октябрь 2017
Сентябрь 2017
Август 2017
Июль 2017
Июнь 2017
Май 2017
Апрель 2017
Март 2017
Февраль 2017
Декабрь 2016
Ноябрь 2016
Октябрь 2016
Сентябрь 2016
Август 2016
Июль 2016
Июнь 2016
Май 2016
Апрель 2016
Февраль 2016
Январь 2016
Декабрь 2015
Ноябрь 2015
Октябрь 2015
Август 2015
Июль 2015
Июнь 2015
Май 2015
Апрель 2015
Март 2015
Февраль 2015
Январь 2015
Декабрь 2014
Ноябрь 2014

Рубрики

new
Авторские статьи
Акустические системы
Гитарные усилители
Ламповые радиоприёмники
Ламповый фонокорректор
Микрофонный усилитель
Питание
Питание усилителей
Программы
Программы для Аудио
Радиолампы
- Октальные
  - Пентоды
  - Тетроды
  - Триоды
- Пальчиковые
  - Пентоды
  - Триоды
    Двойные триоды
Схемы усилителей
- Гибридные усилители
- Ламповые
  - Трансформаторы для ламповых усилителей
  - Усилители PP
  - Усилители SE
    Усилители для наушников
- Предварительные усилители, тембра, эквалайзеры
  Ламповые тембра
- Транзисторные
  - Транзисторные класса «AB»
  - Транзисторные класса «А»
  - Усилители на IGBT транзисторах
- Усилители для наушников ламповые
Усилитель для наушников
Фазоинверторы
Фонокорректоры

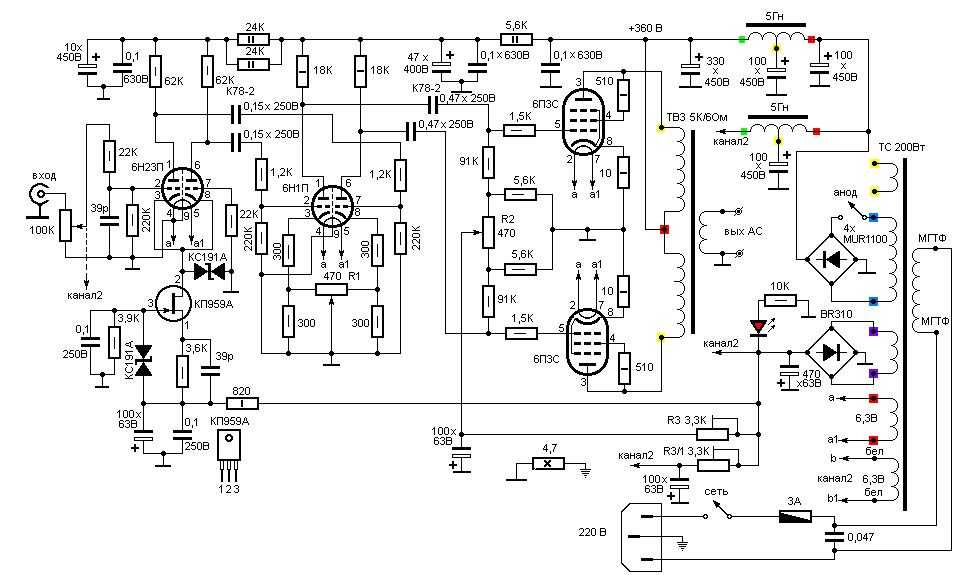

↑ Моя схема усилителя на лампах 6П3С

Мой усилитель имеет ряд изменений. Драйвер работает в более токовом режиме. В катодах ФИ применен составной резистор, позволяющий легко регулировать смещение ламп. Разница между напряжением на аноде первой лампы и на катодах ФИ должна быть 4-5 В. Это и есть напряжение смещения для ламп ФИ. Ток через эти лампы определяем по падению напряжения на нагрузочных резисторах этих ламп. Эти резисторы не случайно имеют разный номинал, 24к и 27 кОм. Кус плеч разный, поэтому нагрузочные резисторы разные — 24 кОм и 27 кОм. Точная настройка симметрии сигнала заключается в подборе этих резисторов. Будем играться резистором на 24 кОм, контролируя уровень сигнала на анодах ламп фазоинвертора. Подаем на вход усилителя сигнал. Напряжение замеряем тестером через небольшой конденсатор (0,22 — 1 мкФ), который отсечет от прибора постоянку. Перед каждым (!) замером конденсатор разряжаем. Иначе остаточный потенциал будет портить показания. Я впаял в анод резистор на 22 кОм, заготовил добавочные резисторы от 300 Ом до 4,7 кОм и подобрал номинал, при котором уровень сигнала на анодах стал практически одинаков. Резистор можно оставить составным. Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

В выходном каскаде еще больше непривычного.

Лампы работают в пентоде. Вторая сетка стабилизирована не относительно земли, а относительно анодного питания. Так проще реализовать применение газоразрядного стабилитрона. Это понравится ортодоксальным лампостроителям. Лампе особо по барабану, относительно чего будет стабилизирована сетка. Гасящим резистором служит внутренее сопротивление лампы.

Резистор на 100к устраняет щелчок при запуске стабилитрона. Можно собрать традиционный стабилизатор, на каменном стабилитроне, на микросхеме, относительно массы, анодного, как кто хочет. Но сетку желательно стабилизировать. Звук тогда динамичней, точнее.

Выходной трансформатор.

Железо ОСД-03 (аналог ОСМ-0,16), первичка – 2500 с отводом от середины, намотана проводом 0,4. Вторичка для акустики 8 Ом – 96 витков. Получаем приведенка – 6к, активное сопротивление 55 Ом, индуктивность 30Гн. Трансформатор мотался для 6С4С. Несмотря на свою «триодность» очень хорошо прижился в этой конструкции.

Сборка УНЧ

Теперь сборка. На шасси пошла одна боковина от старого компьютерного корпуса, на днище – вторая. По задуманной конструкции, ламповые панели должны быть приподняты над шасси, поэтому в последнем были вырезаны прямоугольные отверстия, которые я закрыл платами из фольгированного стеклотекстолита со впаянными в них ламповыми панелями.

В первоисточнике было еще вот такое замечание.

Поэтому нужно было придумать задержку анодного напряжения. Ставить тумблер на анодное не захотел, поскольку не люблю резких переходных процессов в виде бросков анодных и сеточных токов. С учетом вышесказанного (и показанного), схема блока питания и софтстарта получилась вот такая.
