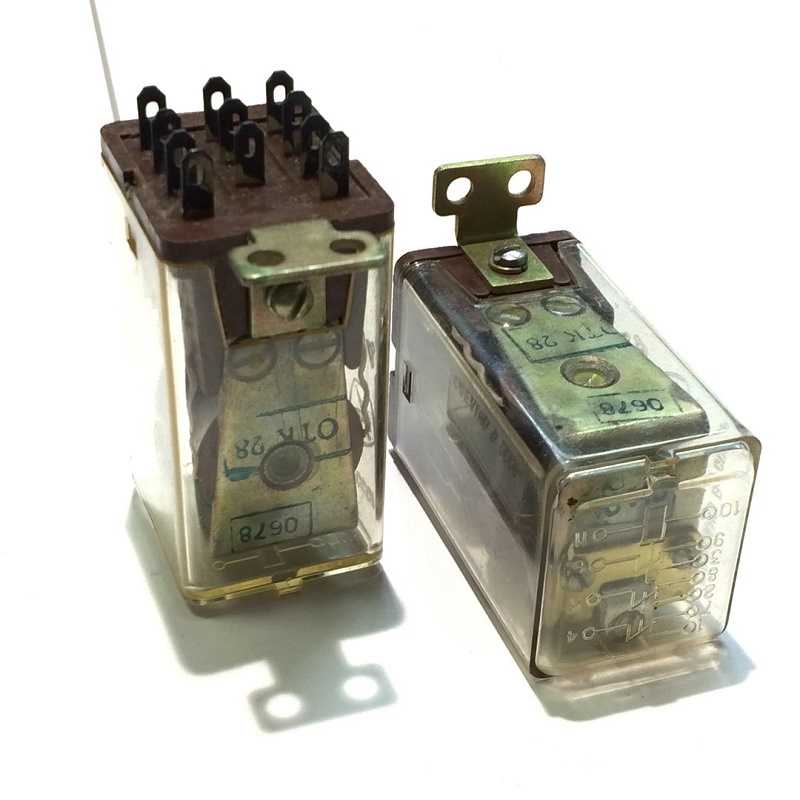

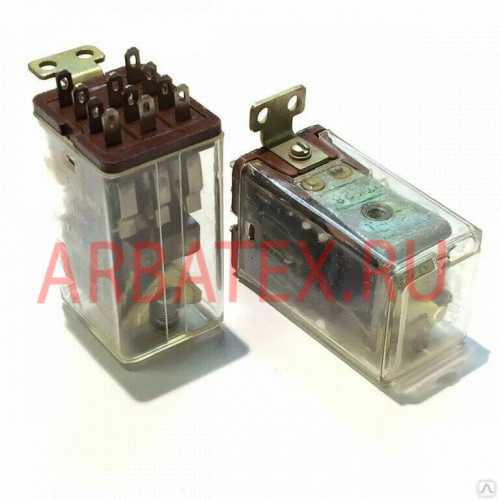

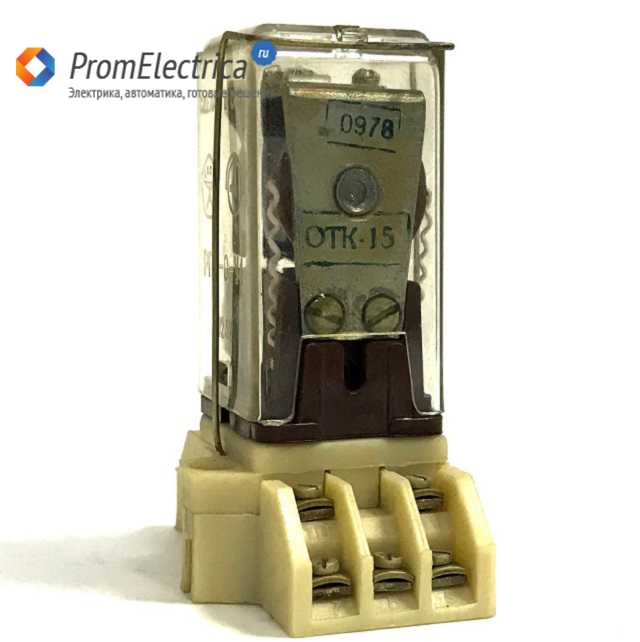

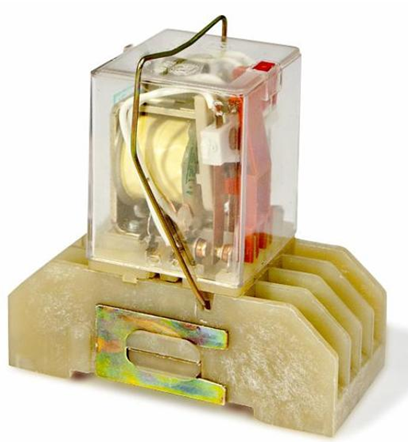

>Реле промежуточное РП-21
Для цепей управления электроприводами в сети переменного тока U – 380В и для цепей постоянного тока U – 220В. Устройство конструкции подразумевает наличие креплений под дин. рейку и для винтового крепления, также комплектуется розетками для подключения паяльника.
Питающее напряжение для постоянного тока весь диапазон от 6 до 110А и для переменного тока стандартной частоты – 50Гц от 12 до 240В. Контактные цепи питаются, при постоянном токе от 12 до 220, при переменном токе от 12 до 380В. Iном – 6А. количество контактов на размыкание/замыкание/переключение – 0…4/ 0…2/ 0…4.
Эксплуатационная износостойкость занимает примерно 20 млн. циклов. Установка должна производиться горизонтально, якорь расположен вверх или вертикально (магнитная система расположена, вверх). Устройство рассчитано на рабочий цикл 16 млн. Может работать в прерывисто-продолжительном цикле, продолжительном, кратковременном и повторно-кратковременном, где частота включения может быть до 1200 циклов в час или без тока то 3600 циклов в час.
Примеры использования
Промежуточные реле применяются повсеместно. Их массово эксплуатировали в советский период. Ниже рассмотрен реально действующий пример с одного из предприятий.
Имеется печь на 380 В для закалки металла. Она питается электроэнергией через силовой контактор на 250 А. Катушка контактора управляется через реле РПУ-1. А сигнал на РПУ-1 приходит с современного ПИД регулятора температуры печи.

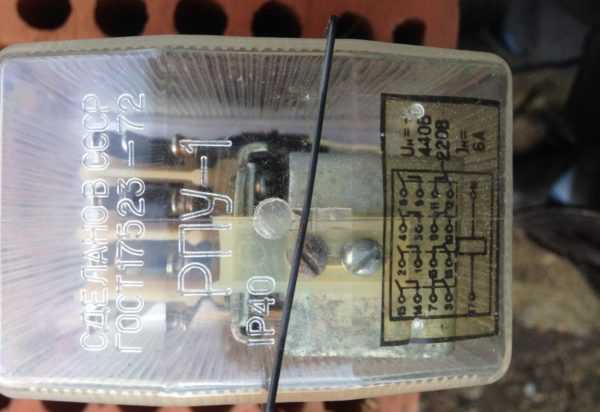

Цоколёвка промежуточного реле РПУ-1
Регулятор дает команду на реле. Оно замыкает 2 независимые пары управляемых контактов:
- цепь включения силового контактора;
- цепь индикации на панель для оператора печи.

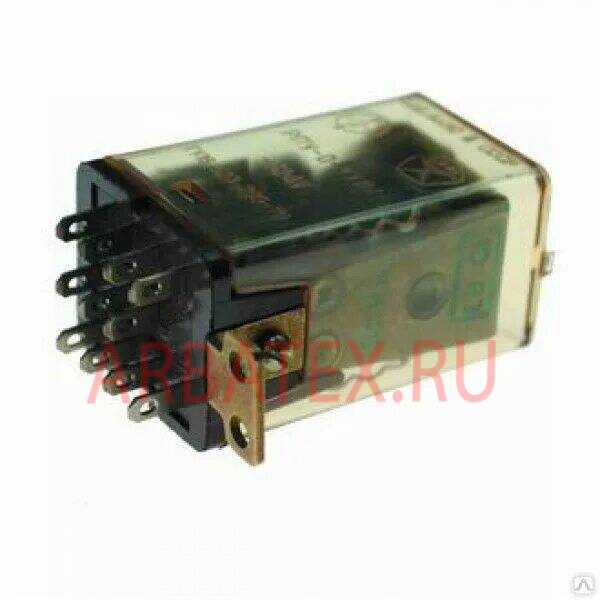

Промежуточные реле серии РПЛ
Основное предназначение промежуточных реле – участие управлением некоторыми нагрузками в схемах управления в электрической сети постоянного тока до 440В. Также они используются в сетях переменного тока, при управлении трехфазными электроприводами, в сети напряжением до 660В. Это тип промежуточных реле серии РПЛ. Они применяются в системе стационарных установок и в системах с микропроцессорами, где они выполняют работу по шунтированию катушки включения и с помощью ограничителя, ОПН.
Кроме этого РПЛ используют в составе тиристорного управления. Iном. контактов = 16 А.
Границы рабочих температур от -40 до +50оС. Их рекомендуется использовать в чистой среде, без пыли и без газов и паров, действующих агрессивно на контактную группу и на изоляцию. При установке допускается отклонение от ровного положения на угол в 5о.
Для этого типа реле характерно использование различного вариативного ряда, включающий в свой состав модели с различными комбинациями нормально отрытых и закрытых контактов.
