Результаты измерений

Результаты измерений представлены на осциллограммах ниже.

Реакция усилителя на импульсный сигнал показывает его хорошую устойчивость и малое время нарастания фронтов:

(Увеличение по клику)

Частота среза составляет около 140 кГц при спаде -1дБ. Уровень искажений при уровне сигнала 1 В меньше чем 0,03%. Спектральное распределение гармоник и шумов представлены на спектрограммах:

(Увеличение по клику)

Обратите внимание, что в спектре доминирует вторая гармоника. При этом её уровень ниже -70 дБ, что исключает «бархатистый» окрас (свойственный ламповым усилителям, так называемый, тёплый звук) сигнала

Задача любого усилителя — усиливать сигнал, не внося в него каких-либо изменений. Этот усилитель с этим справляется отлично!

Общий уровень шумов усилителя до регулятора громкости составляет -90 дБ.

На графике показана АЧХ при включенной цепи НЧ-коррекции:

(Увеличение по клику)

Обратите внимание на низкое влияние коррекции на АЧХ и ФЧХ усилителя. Темброблок Бэксандэла (довольно классическая схема) имеет гораздо большее влияние на выходной сигнал

Детали конструкции.

Резисторы: R1, R2, R5, R6, R9. R10, R13, R14: подбираются по необходимой чувствительности входов (или перемычки) R3, R4, R7, R8, R11, R12, R15, R16, R17, R18: 470 кОм / 0,5 Вт / 1% R19, R20: 47кОм/1/0,5Вт/1% R21, R22: 150 кОм / 2 Вт/ 5% R23, R24: 100 кОм/2 Вт / 5% R25, R26: 47 кОм/2 Вт / 5% R27, R28: 1,2кОм/1/0,5Вт/1% R29, R30: 360 кОм /0,5Вт/ 1% R31, R32: 220 кОм / 0,5 Вт / 1% R33 1 кОм/2 Вт/ 5%

Конденсаторы

C1, C2: 1мкФ/50 В / 5 мм, C3, C4: 1 мкФ / 250 В / 5 мм, C5, C6: 0,1мкФ/50 В/ 5 мм C7, C8: 100мкФ/ 6,3 В/ 3, 5 мм, С9, С10: 470 нФ / 400 В / 15 мм C11, C12: 3,3 нФ / 100 В / 5 мм C13: 10 мкФ/400 В/ 5 мм

Разное:

Лампа: V1, V2 — 6Ж32П (EF86) Диоды: D1 -1N4007 Переменный резистор: P1- 100 кОм (Log/ALPS) Реле: K1, K2 — SIL / Meder SIL12-1A72-71L Галетный переключатель: S1 — 5P/2C /Lorlin PT6422 Тумблер: S2 — NKK B12AH Разъёмы: RCA (сдвоенный) — 2шт., RCA (одинарный) — 1шт.

Предварительный усилитель с темброблоком на TDA1524

Предварительный усилитель с темброблоком на TDA1524 собираем по схеме ниже, за исключением маленьких доработок, произведенных в хоте испытания)

Первое: добавление переменных резисторов, для синхронизации предварительного усилителя с усилителем мощности, в нашем случае это усилитель на TDA2050.

Второе: добавление двух конденсаторов на выходы. После тестирования выяснено, что они нужны, звучание получается более приятное.

Третье: я решил поменять местами громкость, баланс, ВЧ и НЧ. И сделал слева на право громкость, баланс, ВЧ, НЧ. Можно не переделывать) Это я сделал чисто под себя.

Четвёртое: чтобы не грелась моя микросхема TDA1524, я припаиваю её с низу схемы, и она получает охлаждение от корпуса.

Пятое: травлю схему в зеркальном отображении для правильной установки микросхемы.

Шестое: питать данный Предварительный усилитель с темброблоком на TDA1524 будем от переделанного блока питания от ПК питанием 10 вольт.

Сама схема, без доработок.

Схема с доработками. 2 конденсатора и 2 переменных резистора на выходы.

Прекрасно, приступаем к рисованию платы.

Схема с доработками.

Добавленные конденсаторы и переменные резисторы. Чуть не забыл, я продублировал выход (сделал выход на индикацию), от него я буду выводить сигнал на индикаторы громкости, но об этом в отдельной статье.

Изначально конденсаторы замкнуты, это я сделал для тестирования.

Тестировал, один канал оставил с подключенным конденсатором, второй оставил без него и проверил, с конденсатором получше, запаял второй. Так что не забудьте разорвать дорожку под конденсаторами.

Также в данной схеме перевёрнуты резисторы громкости, баланса, ВН и НЧ.

Печатаю на текстолит зеркально и микросхему ставлю со стороны дорожек.

Соответственно, у меня громкость самая первая с левой стороны, чтобы сделать плату с громкостью с правой стороны, необходимо поменять местами левые на правые контакты переменных резисторов. Если этого не сделать, у вас громкость будет увеличиваться в обратную сторону.

Травим, залуживаем, впаиваем.

Рекомендую, до впаивания деталей, проверить все дорожки мультиметром на контакт.

Часто бывает так, вроде дорожка есть, а она нерабочая или с огромным сопротивлением.

Предварительный усилитель с темброблоком на TDA1524 готов, сборку в корпус из-под очередного мёртвого DVD сделаем сразу с индикаторами громкости.

Будем использовать для них наш сделанный выход на предусилителе. Запитаем переделанным блоком от ПК. Сделаем вход и выход. Поместим в корпус.

Конструкция

Так как будет исполь­зована дос­таточ­но высокая ПЧ, конс­трук­ции сле­дует уде­лить осо­бое вни­мание. Мон­таж про­изво­дит­ся на алю­мини­евом шас­си раз­мерами 260 × 70 × 50 мм. Впро­чем, кор­пус мож­но сде­лать и поболь­ше, тог­да будет мень­ше воз­ни с плот­ным мон­тажом. Кор­пус набор­ный и сос­тоит из пяти алю­мини­евых панелей тол­щиной 1,2 мм. Панели соеди­няют­ся меж­ду собой алю­мини­евы­ми угол­ками на вин­тах M3. Луч­ше, конеч­но, сог­нуть из цель­ного лис­та п‑образное шас­си и прик­рутить к нему боковин­ки, будет и проч­нее, и сим­патич­ней, но у меня под рукой не ока­залось лис­тогиба.

warning

Че­лове­чес­кие кос­ти по твер­дости не слиш­ком отли­чают­ся от алю­миния. Его цир­куляр­ка режет дос­таточ­но лег­ко, поэто­му, если зазевать­ся, мож­но уко­ротить пару паль­цев. Будь вни­мате­лен и осто­рожен.

Сам кор­пус исполь­зует­ся как общий про­вод, а для более удоб­ной пай­ки к нему прик­ручены полосы из мед­ной фоль­ги. Кон­денса­торы в цепях питания и раз­делитель­ные кон­денса­торы дол­жны быть рас­счи­таны минимум на 200 В при нап­ряжении питания 180 В, а луч­ше взять еще боль­ший запас.

От­дель­ного упо­мина­ния зас­лужива­ют кон­турные кон­денса­торы. Дело в том, что при работе лам­пы замет­но наг­рева­ются, а с ними — кор­пус при­емни­ка и, соот­ветс­твен­но, кон­денса­торы в кон­турах. Из‑за это­го час­тота уплы­вает. Что­бы такого не про­исхо­дило, надо исполь­зовать кон­денса­торы с малым тем­ператур­ным коэф­фици­ентом емкости (ТКЕ), к таким отно­сят­ся кон­денса­торы с диэлек­три­ком NP0. В эту катего­рию мож­но отнести и SMD-кон­денса­торы.

Контурные катушки

По­это­му, что­бы не изоб­ретать велоси­пед, мы их при­меним и здесь. Что же каса­ется экра­нов, то их мы изго­товим самос­тоятель­но, бла­го это нес­ложно. Катуш­ка впа­ивает­ся на неболь­шую плат­ку из гетинак­са, из жес­ти дела­ется неболь­шая коробоч­ка, и в нее впа­ивает­ся плат­ка с катуш­кой. Вмес­то жес­ти луч­ше взять медь, но и жесть работа­ет впол­не себе неп­лохо, а глав­ное, она более дос­тупна. В вер­хней час­ти экра­на про­делы­вает­ся отвер­стие для подс­трой­ки катуш­ки.

Кон­тур ПЧ и экран

Ес­ли есть воз­можность взять кар­касы кон­туров ПЧ от лам­пового телеви­зора или при­емни­ка, то это тоже очень хороший вари­ант. Под­робнее о катуш­ках мы погово­рим при обсужде­нии УПЧ и детек­тора. В резуль­тате дол­жно получить­ся что‑то вро­де того, что ты можешь уви­деть на кар­тинках ниже.

Вид свер­хуВид сбо­куВид сни­зу

Рубрики

• new
• Авторские статьи
• Акустические системы
• Гитарные усилители
• Ламповые радиоприёмники
• Ламповый фонокорректор
• Микрофонный усилитель
• Питание
• Питание усилителей
• Программы
• Программы для Аудио
• Радиолампы
  • Октальные
    • Пентоды
    • Тетроды
    • Триоды
  • Пальчиковые
    • Пентоды
    • Триоды

      Двойные триоды

• Схемы усилителей
  • Гибридные усилители
  • Ламповые
    • Трансформаторы для ламповых усилителей
    • Усилители PP
    • Усилители SE

      Усилители для наушников

  • Предварительные усилители, тембра, эквалайзеры

    Ламповые тембра

  • Транзисторные
    • Транзисторные класса «AB»
    • Транзисторные класса «А»
    • Усилители на IGBT транзисторах
  • Усилители для наушников ламповые
• Усилитель для наушников
• Фазоинверторы
• Фонокорректоры

Двойные триоды

Двойной триод с объединённым катодом. Условное графическое обозначение. а1 — анод первого триода, а2 — анод второго триода, с1 — сетка первого триода, с2 — сетка второго триода, к — катод, п — подогреватель катода. Российский двойной триод 6Н2П Комбинированные лампы, конструктивно представляющие сборки двух и более индивидуальных триодов, заключенных в общую вакууммированную колбу, называют двойными триодами

. Обычно оба триода имеют раздельные и изолированные друг от друга системы электродов — анодов, сеток и катодов. Существуют типы сдвоенных триодов с общим катодом. Практически всегда цепи накала обоих катодов электрически соединены внутри баллона и из баллона выведено только два вывода накала.

В основном, двойные триоды — приборы, предназначенные для работы в усилителях звуковых частот (УНЧ), схемах промышленной автоматики, переключательных схемах. Но существуют и высокочастотные сдвоенные триоды, например, 6Н3П.

На закате ламповой эры, с целью повысить интеграцию ламповых схем, выпускались строенные триоды (конструктив «компактрон» (англ. compactron), где в одном баллоне совмещались три триода, однако эти лампы, в отличие от двойных триодов, не получили массовое распространение. В то время в промышленности наиболее широко применялись маломощные двойные триоды 6Н2П, 6Н1П, 12AX7, 6SN7, 6SL7, другие.

Применение сдвоенных триодов улучшало массогабаритные характеристики электронной аппаратуры.

Отечественные двойные триоды

Основная статья: Двойные электровакуумные триоды производства СССР

• 1Н3С — двойной триод, малой мощности, с общим катодом прямого накала. Предназначен для использования в выходных каскадах УНЧ (до 1,5 Вт), работающих в классе В, что позволяет работать с батарейным питанием.
• 6Н5С ,6Н13С — двойной низкочастотный мощный триод, с октальным цоколем, аналог 6AS7. Предназначен для работы в стабилизаторах напряжения. Может эффективно использоваться в высококачественных УНЧ; на базе современных 6Н13С российского производства строится большинство современных бестрансформаторных ламповых усилителей.
• 6Н7С — двойной низкочастотный триод с общим катодом, с октальным цоколем, аналог 6N7. Предназначался для дифференциальных каскадов усилителей НЧ, а также для оконечных каскадов УНЧ, работающих в классе В.
• 6Н8С — низкочастотный двойной триод, c октальным цоколем, аналог 6SN7 — наиболее распространённой лампой в современной аппаратуре. Предназначен для усиления сигналов низкой частоты.
• 6Н9С — низкочастотный двойной триод c высоким коэффициентом усиления, с октальным цоколем, аналог 6SL7. После снятия с производства выпускался аналог в «пальчиковом» корпусе 6Н2П. Предназначен для усиления сигналов высокой[уточнить ] частоты. Применяется в телевизионной и приёмно-передающей аппаратуре.
• 6Н1П — двойной миниатюрный низкочастотный триод, функциональный аналог 6Н8С и 6DJ8. Отличается более высоким током накала. Производились импульсные версии 6Н1П-И с повышенной предельной эмиссией электронов на катоде.
• 6Н2П — двойной миниатюрный низкочастотный триод с высоким коэффициентом усиления, функциональный аналог 6Н9С. Электрический аналог широко распространенной лампы 12AX7, но несовместим с ней по разводу электрических выводов.
• 6Н3П — двойной миниатюрный высокочастотный триод. Широко применялся в отечественных гражданских радиоприёмниках — на 6Н3П строились блоки преобразования частоты УКВ диапазона.
• 6Н23П — двойной миниатюрный триод, функциональный аналог ECC88. Предназначен для широкополосного усиления напряжения высокой частоты, схем промышленной автоматики.
• 6Н6П ,6Н30П — двойные миниатюрные триоды средней мощности. Предназначены для усиления низкой частоты и работы в импульсных схемах, а также в двухтактных выходных каскадах УНЧ малой мощности. 6Н30П — вероятно, единственная из советских ламп, не имеющих зарубежных аналогов, которая используется в современных зарубежных промышленных изделиях.
• 6Н17Б — двойной малогабаритный триод малой мощности.

Современное состояние

В настоящее время вакуумные триоды практически полностью вытеснены полупроводниковыми транзисторами. Исключение составляют области, где требуется преобразование сигналов с частотой порядка сотен М — ГГц большой мощности при небольшом числе активных компонентов, а габариты и масса не столь критичны, — например, в выходных каскадах радиопередатчиков. Мощные радиолампы имеют сравнимый с мощными транзисторами КПД; надёжность их также сравнима, но срок службы значительно меньше. Маломощные триоды имеют невысокий КПД, так как на накал тратится значительная часть потребляемой каскадом мощности, порой более половины от общего потребления лампы.

Также на базе ламп всё ещё делается некоторая часть высококачественной акустической усилительной аппаратуры классов Hi-Fi и Hi-End, несмотря на то, что фиксируемый приборами коэффициент нелинейных искажений у почти любых современных транзисторных приборов во много раз меньше, чем у ламповых.[источник не указан 2443 дня

] Несмотря на высокую стоимость, такая аппаратура весьма популярна у музыкантов и аудиофилов благодаря её так называемому более «тёплому», «ламповому» звучанию, которое якобы воспринимается человеком как более естественное и близкое к тому, что было при записи исходного звука. Триод — простая по конструкции лампа, имеющая при этом высокий коэффициент усиления, поэтому она хорошо вписывается в один из принципов построения альтернативной звукотехники — принцип минимализма, то есть предельной простоты аппаратуры.

↑ Блок питания

Для анодного питания фонокорректора использован трансформатор со средней точкой на вторичной обмотке, что позволяет получить два напряжения — 175V и 350 V.

Рис. 45.

Схема включения силового трансформатора

В качестве стабилизаторов напряжения использован стабилизатор, описанный в статье Е. Карпова «Высоковольтный стабилизатор с малым уровнем пульсаций».

Рис. 46.

Схема стабилизатора 150V

Рис. 47. Схема стабилизатора 300V

Рис. 48.

Внешний вид модуля стабилизатора 150V

В теме Простой высоковольтный стабилизатор автор приводит ссылку на электронную модель этого стабилизатора для симулятора MicroCap. В статье «Высоковольтный стабилизатор с малым уровнем пульсаций» даны рекомендации по изменениям номиналов схемы для требуемого выходного напряжения. Накальный стабилизатор выполнен по схеме автора US5MSQ.

В моём случае напряжение трансформатора 2×8 V. Использован стабилитрон 5v1, переменный резистор на 100 kOm позволяет изменять выходное напряжение в пределах нескольких десятых вольта, диапазон регулировки зависит от входного напряжения.

Если будет использован транзистор, отличный от IRF510, то может потребоваться изменение номинала резистора R2 или использование стабилитрона на другое напряжение. Источник питания накала ламп не имеет гальванической связи с общей землёй.

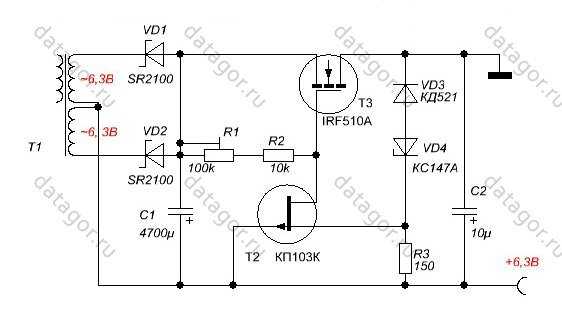

Рис. 49.

Схема стабилизатора накала

Рис. 50. Внешний вид модуля стабилизатора накала

Сглаживание пульсаций тока накала оказалось не достаточным для данной схемы. Чтобы не переделывать трансформатор и стабилизатор накала, применена простейшая компенсационная схема борьбы с фоном. На выходе стабилизатора создана искусственная средняя точка с помощью двух резисторов по 30 Om. Эта средняя точка соединена с общей землёй плёночным конденсатором на 2×2,2 uF.

Постановка задачи

О ста­били­зации час­тоты и инди­кации я уже написал, это понят­но. Но есть еще один важ­ный момент: у при­емни­ков с низ­кой ПЧ име­ется труд­ноиз­лечимая проб­лема — зер­каль­ный канал. А про­явля­ет себя эта проб­лема, ког­да надо при­нять сла­бую стан­цию, рядом с которой находят­ся две силь­ные. В резуль­тате мы слы­шим сиг­нал силь­ной стан­ции, задева­ющий зер­каль­ный канал.

Эф­фектив­но бороть­ся с этим мож­но толь­ко повыше­нием ПЧ, нап­ример до стан­дар­тно­го зна­чения 10,7 МГц, а с такой ПЧ уже сле­дует исполь­зовать дроб­ный детек­тор. На том и порешим. В ито­ге вырисо­выва­ется при­емник с циф­ровым гетеро­дином, инди­каци­ей и клас­сичес­ким (поч­ти) лам­повым трак­том.

↑ Конструкция

Конструкция корпуса заказана на одном из заводов и состоит из 7-ми деталей (не считая декоративной накладки на переднюю панель), изготовленных методом лазерной резки. Детали из листовой стали толщиной 2 мм (передняя и задняя панели) и 1.5 мм — все остальные, с последующей покраской в черный матовый цвет. Декоративная накладка — из нержавейки толщиной 1 мм. Каждый вправе придумать свою собственную модель и воплотить ее в жизнь. Наверняка это выйдет дешевле.

«Кирпичик» получился похожим на этажерку — верхняя, нижняя и две боковых крышки, средняя панель, выполняющая основную несущую нагрузку, стянуты винтами в единый блок вместе с передней и задней панелью.

Регулятор громкости и регулятор тембра (на схеме выделены пунктирной линией) размещены на отдельной односторонней печатной плате:

установленной вертикально на 2-х 10 мм стойках —

с тыльной стороны передней панели:

Сами переменные резисторы имеют конструкцию под печатный монтаж —

Они устанавливаются с одной стороны печатной платы, все остальные элементы — с другой.

Плата коммутации с герконами:

размещена на задней стенке, вблизи входных RCA разъемов, также на 2-х 10 мм стойках, применяемых для крепления печатных плат. Плата двусторонняя, с одной стороны — печатные дорожки, — с другой — экран с раззенкованными под ножки отверстиями. Сами герконы — с двумя группами контактов, китайского происхождения (куда уж без них), как уже упоминалось типа TRR-2A-05-D-00 в корпусе DIP.

Кремниевые маломощные диоды, гасящие самоиндукцию, крепятся пайкой прямо к соответствующим ногам герконов. Обе платы закрыты сверху экраном также из фольгированного стеклотекстолита. Все они соединены с нулевой шиной.

Блок питания также собран на печатной плате установленной вертикально на средней полочке при помощи алюминиевого уголка, под ней смонтирован силовой трансформатор ТАН-1 127/220-50.

Стандартная силовая евророзетка с предохранителем внутри установлена внизу задней стенки. Сами лампы также размещены на средней полке и вся соответствующая им «обвязка» смонтирована объемным монтажом на ламповых панельках и вспомогательных монтажных лепестках, размещенных рядом с ними.

Соединения анодного питания и накалов ламп выполнены витыми медными парами одножильных проводов 5-й категории диаметром 0.53 мм, которыми прокладываются компьютерные сети. Их длина должна быть минимальна, по получившемуся конструктиву.

Экранированный кабель, соединяющий выход коммутатора со входом регулятора громкости — высокого качества марки FURUTECH. Соединение сигнальных цепей РГ и РТ с печатных плат на входные лампы выполнены экранированными проводами, используемыми для инсталляции аудиооборудования фирмы CLARION. Их длина также должна быть по возможности минимальной.

Принципиальная схема

Схема предварительного усилителя показана на рисунке:

(Увеличение по клику)

Один из четырёх входов выбирается галетным переключателем S1. На схеме не указаны номиналы резисторов R1, R5, R9, R13, они выбираются, исходя из требуемой чувствительности входа. Входное сопротивление усилителя составляет 50 кОм. Относительно низкое входное сопротивление лампы за счёт отрицательной обратной связи уменьшается ещё больше. Потому входное сопротивление схемы определяется в основном номиналом резистора R19.

Собственное усиление лампы 50, за счёт обратной связи уменьшается до 6,5. Собственные искажения лампы за счёт ООС снизились до 0,03% при амплитуде сигнала 1В на выходе.

Обратите внимание, что собственный шум лампы, за счёт обратной связи не уменьшается, но при выбранных режимах получаются очень низким: отношение сигнал / шум превышает 90 дБ. В цепь обратной связи добавлена RC-цепь, чтобы компенсировать потерю усиления на низких частотах, которая обычно возникает из-за недостаточного объёма помещения прослушивания

Как указывалось в начале статьи, подъём составляет 3 дБ для частот ниже 100Гц

В цепь обратной связи добавлена RC-цепь, чтобы компенсировать потерю усиления на низких частотах, которая обычно возникает из-за недостаточного объёма помещения прослушивания. Как указывалось в начале статьи, подъём составляет 3 дБ для частот ниже 100Гц.

Если подобная функция вам не нужна, элементы C11-C12, D1, K1-K2 можно не устанавливать, а резисторы R31-R32 заменить перемычками.

Установка регулятора громкости на выходе предварительного усилителя является оптимальной для минимизации соотношения сигнал / шум. При этом риск ввести каскад в режим ограничения исключён, так как для получения максимальной амплитуды сигнала на выходе в 30 В нужен входной сигнал амплитудой 4,6В! (редкий источник способен выдать)

Технический характеристики усилителя:

Полоса частот (при неравномерности 1дБ) 10 Гц — 100 кГц Полоса частот (при неравномерности 0,1дБ) 20 Гц — 50 кГц Активная коррекция (см. описание) + 3 дБ на 50 Гц Время нарастания <2 мксек Искажения <0,1% при амплитуде сигнала 1 В в полосе 100 Гц — 10 кГц (на частоте 1 кГц типичное значение 0,03%) Максимальный выходной сигнал ~30 В при искажениях до 2% (THD) Глубина обратной связи — 18 дБ Соотношение сигнал / шум> 90 дБ Входное сопротивление 50 кОм Выходное сопротивление непосредственно усилителя — 5кОм Выходное сопротивление схемы — потенциометр 100K с логарифмической характеристикой Разделение каналов > 50 дБ Входы — RCA Питание: 6V — 400 мА / 320 В постоянного тока — 7 мА Размеры 135 х 100 х 30 мм

Благодаря довольно компактным размерам, блок может быть встроен в шасси готового усилителя или использоваться как самостоятельное устройство (с внешним блоком питания).

На рисунке 1 показан принцип работы каскада усиления.

Часть выходного сигнала подается обратно — на вход, в противофазе, для жесткого контроля коэффициента усиления схемы. Таким образом, отрицательная обратная связь глубиной 18 дБ снижает общий коэффициент усиления с +34 дБ до +16 дБ при одновременном снижении собственных искажений каскада. Из-за уменьшения влияния RC-цепи обратной связи (C11, R31) на низких частотах, усиление схемы в этом диапазоне возрастает. При указанных значениях в 220 кОм и 3,3 нФ обеспечиваются прирост усиления на 3 дБ для частот ниже 100 Гц.(см. далее по тексту)

Предварительный усилитель реализован на пентоде 6Ж32П, который разрабатывался специально для применения во входных каскадах магнитофонов и отличается низким микрофонным эффектом и высокой линейностью.

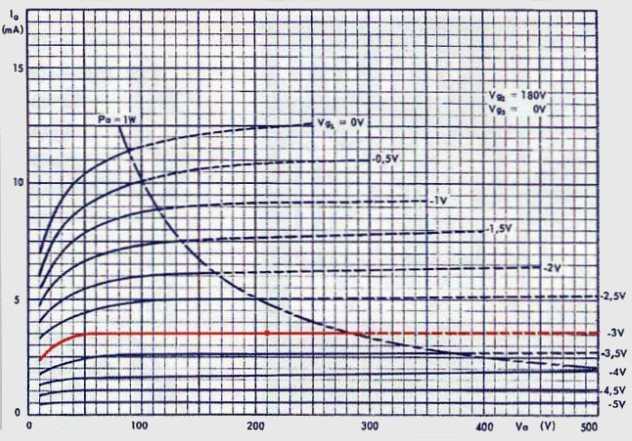

Характеристика лампы имеет отличную линейность при напряжении смещения -3 В, и анодном напряжении от 50 В постоянного тока, напряжение на второй сетке 180В, на третьей — 0 В (характеристика выделена красным):

(Увеличение по клику)

↑ Выбор лампы

В своей статье «Усилители RIAA — коррекции на вакуумных триодах для „скоростных“ (электродинамических) звукоснимателей» Е. Бабиченко и И. Гапонов не рекомендуют применять лампу 6Н23П в фонокорректорах. «…Отвратительно хрустит двухкаскадник на 6Н23П…» Видимо подразумевается использование этой лампы в резистивных каскадах с общим катодом. Много отрицательных отзывов об использовании этой лампы можно найти в интернете. Вообще отзывы о звучании 6Н23П весьма противоречивые.

«LIFE IN A VACUUM» Вестник Ассоциации Российских Аудиофилов. «…6922/6Н23П-ЕВ является, пожалуй, самой „дискутируемой“ лампой среди сигнальных. Стоит кому-либо обхаять её, как тут же в защиту выступит другой. В Glass Audio появились две крупных статьи с мнениями о пригодности работы 6922 в звуковых цепях — „Suitability of the 6DJ8 for Audio“; GA 1995/3, R. Modjesky и „Is the 6DJ8 suitable for audio?“ D. Danner. GA 2/93.

Если читателям будет интересна эта техническо-музыкальная полемика, мы переведём и опубликуем. Ниже помещены данные, полученные Риком Берглундом (Rickard Berglund — Sweden), опубликованные в GА 1995/6. Значения искажений приведены для выходного напряжения 1 V (RMS).… Данные были получены на нескольких схемах, для „честности“ результатов, включая обычную схему усиления (с общим катодом) с шунтированным катодным резистором и без, мю — повторитель (с генератором тока в аноде), SRPP с шунтом катодного резистора и без, катодный повторитель и инвертор с разделенной нагрузкой…»

Рис. 16.

Из приведённых Риком Берглундом данных видно, что лампа 6922 производства Sovtek имеет больший коэффициент усиления и меньшие искажения относительно более именитых аналогов. Не могу сказать, является ли лампа 6Н23П-ЕВ полным аналогом лампы 6922 Sovtek.

Я решил использовать то, что было в наличии. В первом каскаде можно было попробовать 6Н24П, которая отличается цоколёвкой, доступна и просят за неё в несколько раз меньше, но плату я развёл всё-таки под лампу 6Н23П. Пусть будет возможность при случае испытать лампы разных производителей (6922, 6DJ8, ECC88, E88CC и т. д.) без переделки платы.

В закромах оказалось 23 лампы 6Н23П и 6 ламп 6Н23П-ЕВ, новых и б/у. Проведён предварительный отбор ламп на идентичность половинок, по шумам и соответствию паспортным характеристикам, отобраны кандидаты в проект.

В дополнение хочется процитировать Е. Карпова: «Высокая линейность каскада с источником тока и улучшение спектра выходного сигнала существенно расширяет круг ламп, пригодных для применения в высококачественных усилителях низкой частоты. Такие традиционно ругаемые лампы, как 6Н2П, 6Н3П, 6Н23П показывают отличные результаты по линейности и качеству звука».

Рис. 17.

Модуль одного канала

Резистор R11 составлен из двух двухватных резисторов на 10 kOm +/- 10%. Более перспективно выглядит пара резисторов 9,1 и 12 kOm. Резисторы размещены над платой на стойках из-за приличного тепловыделения. После подъёма резисторов над уровнем платы, температура на конденсаторе C5 снизилась до 52, а на С6 до 49 градусов. Температура на конденсаторе C 10 не превышает 50 градусов, не смотря на близкое расположение лампы. Температура на конденсаторе C1 — 32, на C2 — 35, на C4 — 35 и на C8 — 30 градусов. Есть смысл заменить двухватные резисторы (R11, R12, R13, R14) на трёхватные, для снижения тепловыделения. Температура на трёхватных резисторах в рабочем режиме не превышает 60 градусов, а на двухватных достигает 90 — 95 градусов. Температура на баллонах ламп около 78 градусов, все измерения проводились на открытой конструкции. В закрытом корпусе температура будет естественно выше.

История

Изобретён и запатентован в 1906 году американцем Ли де Форестом. Обычно используется для усиления, генерации и преобразования электрических сигналов.

Наименование триод

в 1950—1970 годах, во времена становления полупроводниковой электроники, также употреблялось и для транзисторов — по числу выводов, часто с уточнением:полупроводниковый триод, или с указанием материала: (германиевый триод,кремниевый триод).

Триоды были первыми устройствами, которые использовались для усиления электрических сигналов в начале XX века.

Нелинейность вольт-амперной характеристики триода пропорциональна квадратному корню из третьей степени величины тока анода, то есть она имеет более высокую линейность, чем полупроводниковые транзисторы XX века. Благодаря этому вакуумные триоды вносят минимальные нелинейные искажения в усиливаемый сигнал.

В ходе дальнейшего совершенствования триода были разработаны многосеточные лампы: тетрод, лучевой тетрод, пентод и другие.
