Резистор 270 кОм цветовая маркировка красный фиолетовый желтый золотистый

Ряды предпочтительных значений для резисторов

Резисторы выпускаются с номиналами, соответствующими рядам предпочтительных значений. Эти ряды определяются стандартами, принятыми во многих странах в соответствии с международными соглашениями (МЭК 63-53).

В России таким стандартом является ГОСТ 28884-90. Он предусматривает выпуск резисторов в рядах Е3, Е6, Е12, Е24, Е48, Е96 и Е192. Ряды отличаются друг от друга шагом значений (которые следует умножить на десятичный коэффициент). А шаг зависит от допустимого отклонения, которое уменьшается с ростом цифрового индекса. Так, наименьшую погрешность (0,5%, 0,25% и 0,1%) и наименьший шаг номиналов имеют резисторы из ряда Е192.

Ряды с меньшим индексом получаются вычеркиванием из высшего ряда чётных значений. А наименьшую точность (20%) и наибольший шаг имеют ряды Е3 и Е6. В последнем содержится всего 3 номинала. И это логично – нет смысла в маленьком шаге, если следующее значение не выходит за пределы допустимого разброса. Ознакомиться с наполнением рядов можно прочитав ГОСТ. Скачать его можно в интернете.

Таблица 1. Ряды предпочтительных значений для резисторов Е24, Е12, E6, Е3.

Таблица 2. Ряды предпочтительных значений для резисторов с жёсткими допусками Е192, Е96, Е48.

Расшифровка цифровой и буквенной маркировки SMD резисторов

Что такое резистор и для чего он нужен?

Как расшифровать маркировку конденсатора и узнать его ёмкость?

Термометр сопротивления — датчик для измерения температуры: что это такое, описание и виды

Как правильно рассчитать резистор для светодиода?

Что такое термистор, их разновидности, принцип работы и способы проверки на работоспособность

С какой стороны считать полоски на резисторе

Для определения номинала маркировка резистора считывается слева направо. Корпус резистора симметричен, поэтому на определение сторон иногда приходится потратить время. Алгоритм поиска таков:

если на корпусе есть серебристая или золотистая полоса, то она всегда находится справа (если позволяет место, её наносят чуть в стороне);
если позволяет место, кольца всегда сдвигают по направлению к левой стороне;
иногда первая полоса делается шире остальных;
если перечисленных признаков нет, можно попробовать считать маркировку в одном направлении, потом в другом – может оказаться так, что в одном направлении номинал не может быть определен (например, для ТКС не применяется черный цвет).

Если ни один из способов не помог, остается замерить сопротивление мультиметром.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Для чего нужна маркировка резисторов

Учитывая тот факт, что смд резисторы имеют небольшой размер, на них нельзя нанести цветовую маркировку, поэтому производителями был разработан иной способ маркировки. Как правило, обозначение smd резисторов содержат три или четыре цифры, могут присутствовать буквы.

Цифровая маркировка резисторов необходима для того, чтобы указывать на численное значение сопротивления резистора, последняя цифра является множителем. Она же может указывать на степень, которую надо возвести 10, чтобы получить окончательный результат. Например, определить сопротивление можно таким образом: 450 = 45 х 10равно 45 Ом.
Если маркировка имеет вид EIA-96, то это означает, что резисторы высокой точности. Этот стандарт предназначается для резисторов, которые имеют небольшое сопротивление в 1%. Такая система маркировки имеет три элемента: 2 цифры, которые указывают на код номинала, а буквы являются множителем. Цифры – это код, которое дает число сопротивления. Например, код 04 может указывать на 107 Ом.

Для удобного расчета применяется калькулятор, который поможет быстро найти величину сопротивления. Для расчета надо ввести код, который есть на компоненте и сопротивление сразу отобразиться внизу. Такой калькулятор подходит не только для стандарта. Чтобы более точно проверить сопротивление, лучше всего для расчета применять мультиметр. Какой лучше мультиметр выбрать, читайте здесь.

Какие характеристики показывает

Самой главной характеристикой деталей является величина номинального сопротивления, допуск на величину и коэффициент температуры. С любой из этих характеристик связана мощность smd резисторов и сопротивление между ним и окружающей температурой. В некоторых областях учитываются даже шумовые характеристики.

Чтобы подробно разобраться в этом вопросе, надо внимательно изучить все характеристики:

Величина номинального сопротивления. Допуск на величину номинального сопротивления задается в процентах. Такое значение указывает на сопротивление резистора при внешних воздействиях на него.
Температура. Как правило, естественной температурой считается +20°С и должно быть нормальное атмосферное давление. СМД резисторы выпускаются с допуском на номинальное сопротивление в пределах от ±0.05% до ±5%.
Точность. Самыми точными резисторами можно считать те, которые высчитываются по формуле ТКС=DR/(R*DТ). DR означает изменение сопротивления при перемене температуры на величину DТ, R – номинальное значение сопротивления.

Если компоненты можно просчитать по этой формуле, то это означает, что они обладают наивысшей точностью.

Примеры расшифровки цифробуквенной маркировки SMD резисторов

Для определения параметра резисторов не обязательно запоминать таблицы значений. В Интернете размещено много онлайн-калькуляторов, также доступно к скачиванию множество оффлайн-программ. Но если понять принципы маркировки, возможно определять значения сопротивления и точности, не прибегая к справочникам, после небольшой тренировки это получается с первого взгляда. Для закрепления понимания основ надо разобрать несколько практических примеров.

Резисторы 101, 102, 103, 104

Во всех этих примерах численное значение сопротивления одинаково, и равно 10, но множители в каждом случае отличаются:

101 – 10 Ом надо умножить на 101, то есть на 10, или приписать к значению один 0 — в качестве итога получится 100 Ом;
102 – 10 Ом надо умножить на 102, то есть на 100, или приписать к значению два нуля — получится 1000 Ом (=1 кОм);
103 – 10 Ом надо умножить на 103, то есть на 1000, или приписать к значению три нуля — получится 10000 Ом (=10 кОм);
104 – 10 Ом надо умножить на 104, то есть на 10000, или приписать к значению четыре нуля — получится 100000 Ом (=100 кОм).

Легко запомнить, что для трехсимвольной кодировки последняя цифра 3 обозначает килоомы, а 6 — мегаомы – это дополнительно облегчит визуальное считывание маркировки.

Резисторы 1001, 1002, 2001

Если на корпус электронного компонента нанесено 4 цифры, это означает, что его точность не ниже 1%. А номинал также состоит из мантиссы и множителя, который задается последним символом:

1001 – 100 Ом надо умножить на 101, то есть на 10, что равносильно приписыванию к мантиссе одного нуля — в качестве итога получится 1000 Ом (1 кОм);
1002 – мантисса равна также 100 Ом, но множитель равен 102=100 (надо приписать два нуля), а номинал будет равен 10000 Ом=10 кОм;
2001 – в данном случае 200 Ом надо умножить на 101=10, номинал равен 2000 Ом=2 кОм.

Принципиально считывание этой маркировки не отличается от трехсимвольной.

Резисторы r100, r020, r00, 2r2

Если на резисторе нанесено обозначение с буквой R, её можно сразу мысленно заменить на десятичную запятую:

R100 означает «,100» — приписывая перед запятой ноль, получается значение 0,100 Ом = 0,1 Ом (резистор с 1% точностью).
R020 – по тому же принципу «,020» превращается в 0,020 Ом=0,02 Ом;
R00 означает резистор с нулевым сопротивлением – такие элементы применяются в качестве перемычек на плате (зачастую это технологичнее при производстве);
2R2 – три символа означают точность 2% и ниже, номинал равен 2,2 Ом.

Если значение сопротивления 2%, 5% или 10% элемента меньше 1 Ом, перед буквой R наносят ноль (например, 0R5 будет означать 0,5 Ом).

Резисторы 01b, 01c

Для определения номинала надо обратиться к таблицам мантисс и множителей:

01B — кодом 01 обозначается резистор с «базовым» сопротивлением 100 Ом, множитель B=10, итоговое сопротивление 100х10=1000 Ом=1кОм;
01C – этот вариант отличается от предыдущего только множителем (С эквивалентно 100), а полный номинал равен 100х100=10000 Ом = 10 кОм.

Из приведенных примеров видно, что один и тот же номинал резистора в зависимости от его исполнения может быть маркирован по-разному. Так, сопротивление 1 кОм может иметь кодировку:

102 – для 2-10% ряда;
1001 – для 1% ряда;
01B – для малогабаритных резисторов 1% ряда.

Данная система обозначений применяется на 90+ процентах безвыводных приборов, выпускаемых во всем мире. Но гарантии, что какой-либо изготовитель не применяет свою систему маркировки, нет. Поэтому, в случае сомнений, самый надежный способ – измерить реальное значение сопротивления мультиметром. После небольшой тренировки это не составит сложности. Тот же способ является единственным для SMD-элементов наименьших размеров – на них маркировка не наносится вообще.

Определение номинального значения сопротивления резистора по маркировке цветовыми полосами: онлайн калькулятор

Как расшифровать маркировку конденсатора и узнать его ёмкость?

Маркировка проводов и кабелей и расшифровка марки

Что такое резистор и для чего он нужен?

Что означает степень защиты IP — расшифровка, таблица, примеры использования

Что такое варистор, основные технические параметры, для чего используется

Цветовая маркировка резисторов с 6-ю полосами.

Цвет первых трех полос означает цифры сопротивления.
Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число,
состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.

Шестая полоса означает температурный коэффициент сопротивления (ТКС).
ТКС говорит о том, насколько изменяется значение сопротивления резистора с изменением температуры.
Обозначается ТКС в ppm/ºC (part per million / Celsius degree).
Содержание данного обозначения следующее – на сколько миллионных долей изменится сопротивление резистора,
при изменении температуры в один градус.

Например, если у резистора сопротивление 1 MΩ и температурный коэффициент 50 ppm/ºC,
то с изменением температуры в один градус по Цельсию,
сопротивление данного резистора поменяется не больше, чем на 50Ω.

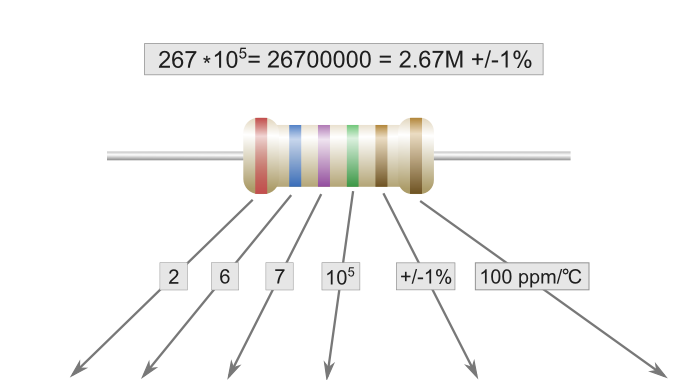

Ниже на рисунке с таблицей приведен пример цветовой маркировки резистора
с сопротивлением 2.67М&#937 (МегаОм), допуском 1% и температурным коэффициентом 100ppm/&degC.

Цветовая маркировка резисторов с 4-мя полосами.

Цвет первых двух полос означает первые цифры сопротивления.
Третья полоса означает множитель в виде степени десяти,
на который надо умножить число, состоящее из первых двух цифр.
Четвертая полоса означает точность резистора в процентах.
Она может быть серебряного или золотого цвета, что значит допуск в 10% или 5% соответственно.

Ниже на рисунке с таблицей приведен пример цветовой маркировки резистора
с сопротивлением 2.2M&#937 (МегаОм) и допуском 10%.

Полоса	1	2	3	4
Значение	1-я цифра	2-я цифра	Множитель	Допуск % (Нет полосы — +/-20%)
Серебрянный			0.01	+/-10%
Золотой			0.1	+/-5%
Черный	1
Коричневый	1	1	10	+/-1%
Красный	2	2	100	+/-2%
Оранжевый	3	3	1000
Желтый	4	4	104
Зеленый	5	5	105	+/-0.5%
Синий	6	6	106	+/-0.25%
Фиолетовый	7	7	107	+/-0.1%
Серый	8	8		+/-0.05%
Белый	9	9

Идентификация резистора по универсальной таблице

В зависимости от количества полос, цветной код с использованием сводной таблицы расшифровывается следующим образом:

Три полоски. Первые два кольца – это первая и вторая цифры номинального ряда. Третья полоса – множитель (десятичный показатель).
В большинстве случаев маркировка импортной продукции имеет 4 кольца, среди которых два первых – цифры номинального ряда, третье – множитель, четвертое – допустимое отклонение.
Пять полосок. В данном случае значащих цифр номинального ряда уже три, а не две, как в предыдущих случаях. То есть первые три кольца – цифры номинального ряда, 4-е – десятичный показатель, 5-е – отклонение.
Шесть полосок. Расшифровка до 5-й полосы включительно аналогична предыдущему варианту. 6-я полоса означает температурный коэффициент изменения.

Эти правила маркировки актуальны для непроволочных деталей с гибкими выводами. Различия в обозначении проволочных вариантов: первая широкая полоска означает не сопротивление, а технологию изготовления, последнее цветное кольцо может характеризовать особые свойства детали, например устойчивость к огню.

Обозначение резисторов меньше 10 Ом

Цветовая маркировка элементов, у которых сопротивление меньше 10 Ом, требует дополнительной информации, заключенной в добавочных цветных оформлениях. Все дело в том, что стандартное количество полос и их цвета не могут точно описать номинал меньше десяти ом.

Поэтому к ним добавляется третья полоса, имеющая два цвета – это золотой и серебряный. Первый соответствует числу 0,1, второй числу 0,01. Остальные полосы обозначаются как обычно. Для примера вернемся к соответствующему разделу, где разбирался пример с рисунком в четыре цвета. В нем обозначено: красный – 2, фиолетовый 7, третья полоса, к примеру, будет золотой. Значит, сопротивление резистора будет:

27*0,1=2,7 Ом.

Еще раз напомним, что в цветовую маркировку входит точность показателя сопротивления. Как уже было сказано выше, обозначается она или золотой, или серебряной полосой. Они используются чаще всего. Но есть еще два цвета: красный – 2% и коричневый – 1%.
