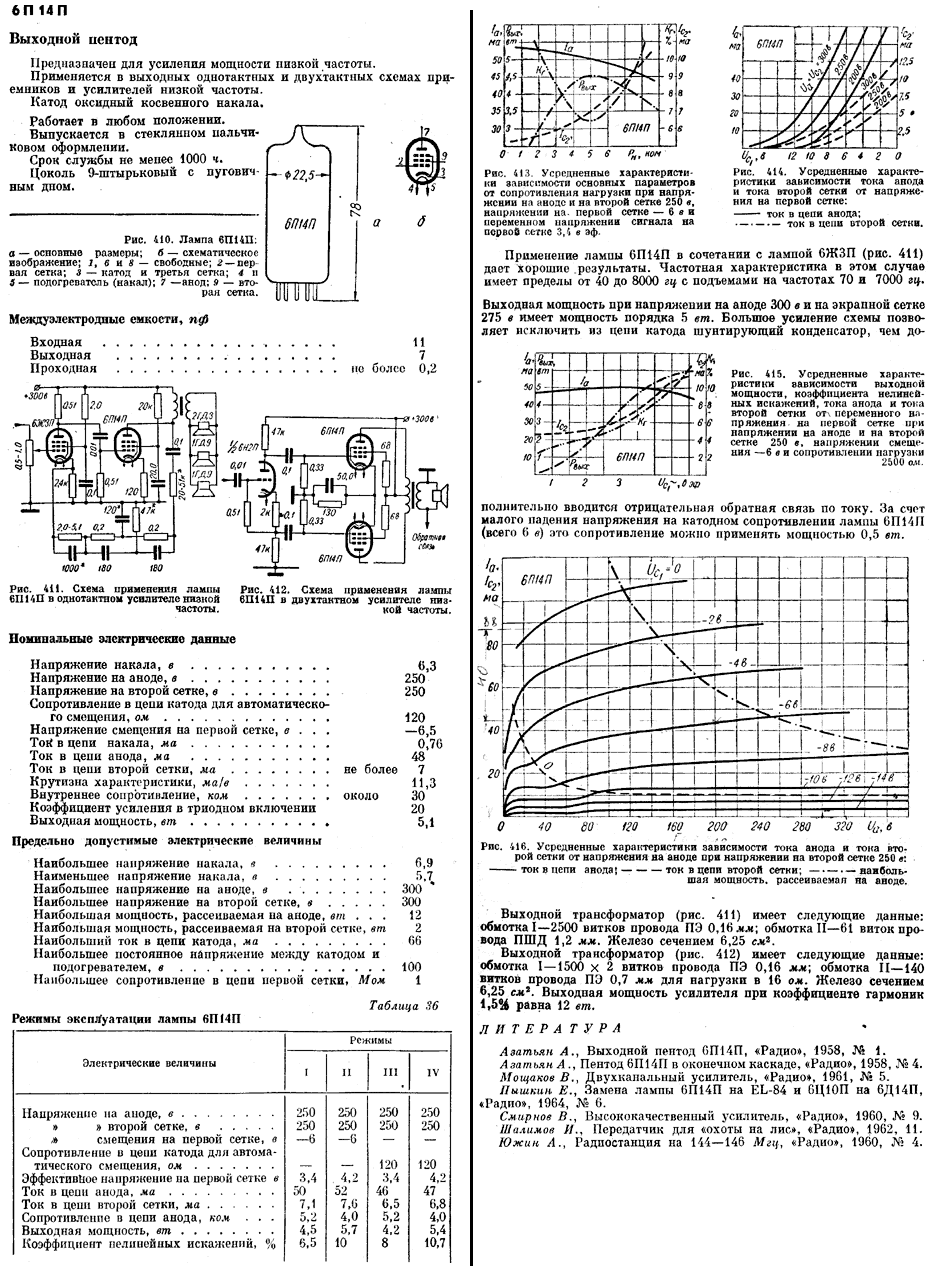

Характеристики 6п14п

Блок питания усилителя

Схема выпрямителей блока питания и стабилизатор напряжения фиксированного смещения ламп

Выпрямитель анодного напряжения

Анодный выпрямитель не имеет каких либо особенностей. Диодный мостик собран из четырех советских диодов типа КД206. Можно с успехом использовать 4 диода типа 1N4007. При этом размеры выпрямителя будут меньше.

Пульсации выпрямленного напряжения сглаживаются пассивным фильтром, состоящим из конденсаторов С2, С4 и дросселя L1. Дроссель можно взять от старого телевизора или лампового приемника. В крайнем случае его можно заменить на обычный резистор сопротивлением 22 — 24 Ом и мощностью не менее 5 Вт.

Входное напряжение (от силового трансформатора) может быть в пределах 220 — 260 вольт.

Цепи накала

Цепи накала всех ламп используют переменное напряжение 6.3В. Параллельно проводам цепей накала включен подстроечный резистор R1, движок которого соединен с «землей». Такая схема в ламповых усилителях позволяет минимизировать наводки от цепей накала с частотой 50 Гц. Настраиваем его так: включаем усилитель, устанавливаем регулятор громкости в минимальное положение и прослушивая выходной сигнал, поворачиваем движок этого продстроечника. Добиваемся минимума проникновения фона с частотой сети.

Выпрямитель и стабилизатор отрицательного напряжения для фиксированного смещения оконечных ламп.

Этот узел нужен ТОЛЬКО если вы решили сделать усилитель с фиксированным смещением на лампах 6П1П. В остальных вариантах схемы усилителя этот узел не нужен.

Для получения напряжения смещения используется обмотка силового трансформатора с выходным напряжением 24 В. наша задача получить на выходе стабилизированное отрицательное напряжение в районе -22 вольта.

в 2006 году я использовал диодный мостик типа КЦ405. Здесь можно использовать любой диодный мостик китайского производства, либо 4 диода 1N4007. Все электролитические конденсаторы стабилизатора рассчитаны на напряжение 35 вольт. Стабилизатор выполнен на транзисторе VT1 типа BD140. Можно использовать отечественные транзисторы КТ814, КТ817 и другие средней мощности и структуры PNP.

Цепочка стабилитронов в базовой цепи транзистора должна быть на суммарное напряжение 22 вольта. Для подбора стабилитронов можно использовать вот такой тестер>>.

Подстроечные резисторы R5, R6 служат для регулировки напряжения смещения и соответственно тока покоя выходных ламп.

Подключение советских трансформаторов типа ТАН

В своем первом усилителе по этой схеме я использовал два силовых унифицированных трансформатора, которые были у меня в наличии. Об этом я уже рассказывал в начале статьи. Здесь я привожу схему того, как я соединил два трансформатора для получения нужных напряжений и нагрузочной способности. Более подробно об этих трансформаторах можно почитать в статье>>.

Схема включения двух силовых трансформаторов в моей первой версии усилителя

SA1 — это выключатель питания. SA2 — выключатель анодного напряжения. дело в том, что для увеличения срока службы ламп анодное напряжение лучше подавать только тогда, когда катоды лампы полностью прогреются. Если включать анод сразу, при холодных нитях накала, это ведет к разрушению активирующего слоя на катодах ламп. Поэтому сначала включаем SA1, ждем пару минут пока прогреются катоды ламп и только после этого включаем SA2.

Вы можете сделать также, либо попробовать использовать только один трансформатор типа ТАН16, однако он будет довольно серьезно нагреваться, так как для него это будет предельная нагрузка.

Другой совет — использовать хороший трансформатор с Алиэкспресс и отказаться от фиксированного смещения в пользу автоматического.

Список элементов

Усилитель

• R1, R1A — 1 кОм,
• R2, R2A — 470 кОм,
• R3, R3A — 150 кОм,
• R4, R4A — 1-1,5 кОм,
• R5, R5A — 150-200 кОм
• R6, R6A — 470 кОм,
• R7, R7A — 1 кОм,
• R8 — 500-1000 Ом, отрегулируйте ток сетки, чтобы он не превышал 5 мА,
• R9, R9A — 120-180 Ом, подберите для получения нужного тока катода,
• R10, R10A — 5-20 кОм,
• R11 — 10-20 кОм,
• P — 2×47 кОм / логарифмический,
• C1, C1A — 100 мкФ / 16 В,
• C2, C2A — 100-220 нФ / 250 В,
• C3 — 100 нФ / 400 В,
• C4 — 47 мкФ / 400 В,
• C5, C5A — 100 мкФ / 25 В,
• C7 — 33-100 пФ, выбрать чтобы он не срезал высокие частоты и сигнал осциллографа был правильным,
• C6, C6A — около 1 нФ / 250 В припаять непосредственно к выходам трансформатора громкоговорителя.

Блок питания

• R101 — 400-1000 Ом / 5 Вт,
• R102, — 3-5 кОм / 1 Вт,
• R103 — 270 кОм / 0,5 Вт,
• R106 — 0,8-1,5 кОм чтобы светодиод светил достаточно ярко,
• R104, R105 — 100 Ом,
• C101 — 100 нФ / 400 В, C102, C103, C104, 105 — 100 мкФ / 400 В,
• C106, C107 — 47 мкФ / 400 В,
• M1 — диодный мост выпрямитель 5-10 А / 600 В,
• трансформатор питания 220 В / 250 В — 0,15 А, 6,3 В — 2,5 A.

Схема очень проста. На рисунке показан один канал, другой идентичен. Сигнал со входа через потенциометр P подается на триоды малой мощности (L1), работающие в схеме с общим катодом. После усиления на пентод (L2) подается через конденсатор C2. Трансформатор громкоговорителя (его анодная обмотка) является нагрузкой для этой лампы. Вторичные обмотки трансформатора позволяют питать динамик или наушники.

Усилитель охвачен петлей отрицательной обратной связи, которая уменьшает искажения и расширяет частотную характеристику. Однако это делается за счет усиления. Обратная связь берется с выхода динамика трансформатора и через резистор R10 подается на катод первой лампы (L1). Конденсатор С7 используется для возможной фазовой коррекции. Конденсаторы C3, C4 и резистор R11 образуют фильтр для предотвращения возбуждения усилителя. Аналогичную роль играют резисторы R1 и R7 в цепях ламповых сеток.

Радиолампа L2 может работать в двух режимах — пентод и триод. Режим пентод более мощный, с большим искажением. Режим триода менее эффективен, но имеет меньше искажений. Изменение режима работы может быть сделано с резистором R8. Он в режиме триода должен иметь небольшое значение — обычно это 100 Ом. Если хотим использовать режим пентод для работы усилителя, подключаем R8 как показано на схеме. Можно дать и более высокое значение но так, чтобы ток, протекающий через сетку 2, был немного меньше 5 мА. Как правило значение резистора составляет 500-1000 Ом.

Для подключения громкоговорителей необходим трансформатор, который изменит высокое напряжение в анодной цепи подходящим для сопротивления динамиков или наушников. Для этой цели идеально подходят популярные и простые в добыче трансформаторы из старого лампового телевизора. Естественно понадобится два, по одному на канал.

Можете поэкспериментировать с другими лампами, вместо 6П14П использовать более мощные пентоды (например 6L6 или другие) но помните, что это требует изменения напряжения питания, силовой трансформатор должен иметь также большую мощность. Значения элементов, определяющих рабочую точку лампы, тоже должны быть соответствующим образом подобраны, и трансформаторы АС должны быть адаптированы к типу ламп. Схемы таких усилителей можно легко найти на нашем сайте.

Детали

Источник тока выполнен на стабилизаторе напряжения КР142ЕН5В (5 В). Вход стабилизатора подключен к выводам катодов ламп, а к его выходу подключен токозадающий резистор R11. При номинале этого резистора, равном 43-47 Ом, суммарный ток катодов обеих ламп устанавливается около 120 мА, т. е. по 60 мА на каждую. Лампы рекомендуется подобрать максимально одинаковые по току.

По такой схеме (с источниками тока в катодах) было сделано несколько усилителей на лампах 6П14П. Лампы при макетировании конструкции работали стабильно при анодном напряжении Uа = 370 В и токе Iк = 60 мА.

При этих же значениях напряжения и тока Uа и Ік, но без источника тока (с фиксированным смещением), сразу начинался разогрев анодов После этих экспериментов в металле был сделан усилитель по двухтактной схеме на 6П14П при Uа = 305 В и Ік = 60 мА, как вариант описываемого здесь. Применение источника тока позволило улучшить линейность частотной характеристики усилителя.

Энергетический запас блока питания позволил применить в усилителе электронно-световые индикаторы уровня напряжения 6Е1П — VL6 и VL7. Наличие этих двух зеленых «глазков» «оживило” переднюю панель усилителя Помимо контроля уровня сигнала усилителя, по ним также можно судить о работоспособности блока питания.

Цепь, состоящая из резисторов R18, R19, диодов VD1, VD2 выполняет функции регулятора уровня и детектора огибающей а элементы С18 R22 определяют время восстановления чувствительности индикатора. Узел из этих деталей собран на отдельной небольшой плате которая установлена на основной плате усилителя.

В усилителе использованы только готовые моточные изделия от бытовой теле-радиоаппаратуры. Сетевой трансформатор ТС-160 и дроссель — от черно-белого телевизора «Рекорд-312″ или другого подобного. Выходные трансформаторы — от радиолы ”Урал-114».

При их отсутствии можно изготовить выходные трансформаторы самостоятельно на броневом или витом разрезном магнитопроводе сечением примерно 4..5 см. Индуктивность первичной обмотки — не менее 30 Гн. Для самостоятельной намотки выходного трансформатора полезны следующие сведения.

Первой на катушку наматывают часть вторичной обмотки — 20 витков провода ПЭВ-1 0,5, затем после слоя изоляции кабельной бумагой наматывают первичную обмотку проводом ПЭВ-1 0.112 с отводами от 1280 витков, далее от 1590, 1900 витков, после этого еще добавляют 1280 витков. После прокладки изоляции наматывают вторую часть вторичной обмотки — 37 витков ПЭВ-1 0,5. Коэффициент трансформации — 0,0175.

Остальные детали также могут быть позаимствованы из старых телевизоров — резисторы МЛТ, конденсаторы БМТ, МБМ и др. Однако оксидные конденсаторы целесообразно устанавливать новые отечественные или импортные, например, фирмы JAMICON.

Параметры трансформатора ТС-160

Напряжения и токи предлагаемого к использованию автором трансформатора ТС-160 (160Вт).

Рис. 2. Принципиальная схема трансформатора ТС-160.

Параметры провода, используемого для намотки обмоток трансформатора ТС-160:

Второй вариант схемы — лампа 6П1П с автоматическим смещением

Схема усилителя с выходным каскадом на лампе 6П1П и фиксированным смещением

Этот вариант схемы отличается только реализацией смещения выходной лампы. Здесь у нас применяется автоматическое смещение. Для этого резистор 1 Ом в катодной цепи заменен резистором на 270 Ом. Мощность рассеяния резистора должна быть 1-2 ватта. Параллельно резистору добавлен электролитический конденсатор C5 на 470 мкФ. Сеточный резистор R9 подключен к «земле» (вместо источника напряжения смещения в предыдущей схеме).

При использовании этой схемы нам уже НЕ нужно собирать стабилизатор напряжения смещения в блоке питания.

Конструкция

Теперь подробнее о конструкции усилителя. Он имеет не совсем обычную конструкцию, в которой использован корпус от бесперебойного источника питания компьютера.

Все основные узлы усилителя собраны на четырех печатных платах из фольгироеанного стеклотекстолита — плата усилителя, плата источника анодного напряжения плата регулятора уровня с детекторами индикаторов и плата самих индикаторов. Все платы имеют простейший рисунок проводников из фольги, его можно вырезать стальным резаком, изготовленным из полотна ножовки по металлу.

Плата усилителя показана на рис. 3. С верхней стороны установлены панели ламп VL1-VL5. конденсаторы С7-С10, а также плата регулятора чувствительности и детектора индикаторов. Большинство же деталей на основной плате размещают со стороны печатного монтажа что позволяет их легко заменять, если это потребуется.

Микросхемы стабилизаторов КР142ЕН5В металлическим фланцем припаяны непосредственно к фольге минусовой шины питания что обеспечивает дополнительный теплоотвод.

Рис. 2. Плата самодельного лампового стерео усилителя мощности.

О монтаже цепи накала ламп. Один из выводов подогревателей катода ламп соединен с общим проводом, а от другого цепь проложена одиночным медным проводом диаметром 0,9-1 мм в виниловой изоляции на расстоянии 30.. 40 мм от платы; в этом случае проблем с фоном в усилителе не возникало.

В тыловой части корпуса установлен трансформатор ТС-160, над ним находится плата выпрямителя и фильтра анодного напряжения (рис. 4). В передней панели корпуса просверлено несколько новых отверстий — под индикаторы и регуляторы громкости, которые установлены с внутренней стороны, также там находится сетевой выключатель.

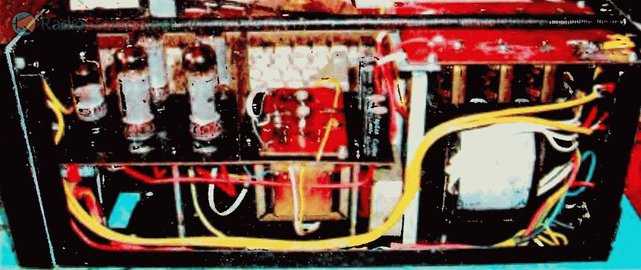

Рис. 3. Внешний вид на монтаж усилителя мощности.

Для придания конструкции жесткости передняя и задняя стенки шасси стянуты между собой стальным стержнем диаметром 12 мм. в торцах которого просверлены отверстия и нарезана резьба М4.

В крышке корпуса, в ее верхней части просверлено несколько десятков отверстий над лампами 6П14П для оттока разогретого воздуха. В боковых стенках этой крышки, вблизи от ламп вырезаны прямоугольные отверстия, в которые изнутри вклеены силиконовым герметиком тонированные стекла.

На задней панели усилителя находятся колодка сетевого разъема с предохранителем, гнезда входа и выхода. Гнезда входов усилителя («тюльпаны») установлены через изолирующие прокладки и не имеют прямого контакта с корпусом усилителя.

Корпуса «тюльпанов» соединены с минусовым (общим проводом) платы усилителя и корпусом усилителя через оплетку экранирующего кабеля. Корпус усилителя и передняя панель окрашены тремя слоями автомобильной эмали типа «металлик» из аэрозольной упаковки.

О. Платонов, г. Пермь. Р-2010-05.

Комментарии к статьям на сайте временно отключены по причине огромного количества спама.

Детали и конструкция

Для улучшения звучания на низших частотах можно применить акустический фазоинвертер. Однако конструкция таких фазоинвертеров довольно сложна и поэтому лучше использовать уголковый отражатель, размещенный в углу комнаты или зала. Угол образует своеобразный акустический рупор.

Рис. 3. Конструкция уголкового отражателя.

Уголковый отражатель (рис. 3) выполняется из многослойной фанеры толщиной 15 мм. Для улучшения качества звучания на высших частотах применено специальное расположение громкоговорителей.

Они крепятся к лицевой панели (рис. 4) с помощью двух деревянных уголков. Эти уголки изготовляются из бруска, размеры которого даны на рис. 3, в.

Брусок распиливается по диагонали (указанной пунктирной линией) и в нем пропиливается отверстие, размеры которого определяются размерами диффузоров громкоговорителей.

В лицевой панели прорезается отверстие размерами 180X580 мм, которое затягивается декоративной тканью. Отражатель рассчитан на применение двух однотипных громкоговорителей типа 5ГД-14.

Резонансные частоты громкоговорителей должны отличаться на 20—30 гц, а низшая частота должна быть ^порядка 60-—70 Гц. Вид на уголковый отражатель сзади приведен на рис. 4.

Рис. 4. Вид на уголковый отражатель сзади.

Усилитель собран на П-образном шасси размерами 50Х150X200 мм, изготовленном из дюралюминия толщиной 3мм. Потенциометры R1, R2 и R3 укреплены на передней стенке шасси, входные и выходные гнезда — на задней стенке шасси.

Поскольку усилитель и выпрямитель собраны на одном шасси не больших размеров, то монтаж следует вести аккуратно, избегая длинных проводов.

Корпуса потенциометров следует обязательно заземлить, а сами потенциометры отделить от монтажа металлической перегородкой — экраном.

Конденсаторы С1 и С2 припаиваются непосредственно к выводам потенциометров, а провода, идущие от входного гнезда к точке соединения R2 С1 С2 и от движка потенциометра R3 к конденсатору С3, желательно заключить в заземленную экранирующую оболочку. Полупроводниковые диоды монтируются на небольшой монтажной плате, укрепленной на нижней крышке силового трансформатора.

Рис. 5. Конструкция лампового усилителя мощности ан 6Н2П + 2х 6П14П.

Выходной трансформатор Тр1 выполнен на сердечнике типа УШ-19, толщина набора 25 мм. Его обмотки Iб и Iв имеют по 360 витков провода ПЭЛ 0,16; обмотки Іа и Iг содержат по 1140 витков того же провода. Обмотка II имеет 46 витков провода ПЭЛ 1,2. В качестве Tp1 можно также применить выходной трансформатор от радиоприемников «Люкс» или «Фестиваль». Силовой трансформатор—типаЭЛС-2. Для питания анодных цепей используется одна половина повышающей обмотки. Можно также использовать силовые трансформаторы от приемников «Муромец», «Октава» и т. д. Для облегчения режима работы полупроводниковых диодов их лучше зашунтировать сопротивлениями по 100—150 ком.

Принципиальная схема

Двухкаскадный усилитель мощности построен с двухтактным выходным каскадом по ультралинейной схеме (рис. 1). Усилитель имеет две особенности — отсутствие отдельного фазоинвертора и наличие стабилизированного источника тока в цепи катодов ламп двухтактного каскада.

Идею применения источника тока в выходном каскаде порекомендовал мне пермский конструктор радиоаппаратуры О. И. Катаев.

Первый каскад усилителя собран на двойном триоде 6НЗП. Лампа эта при средних значениях крутизны и коэффициента усиления имеет немаловажную для стереофонических усилителей особенность — симметричную цоколевку. Поэтому каскады левого и правого каналов можно выполнить совершенно симметричными как при навесном, так и при печатном монтаже.

Рис. 1. Принципиальная схема двухтактного лампового усилителя мощности на 6П14П.

Сигнал с регуляторов громкости (переменные резисторы R1.1 и R1.2) в каждом канале через разделительный конденсатор подается на сетку триода лампы VL1. Усиленный сигнал с резистора нагрузки R6 (R7) через конденсатор С5 (С6) поступает на управляющую сетку одной из выходных ламп VL2 и VL3 (здесь и далее указаны элементы лишь правого канала — верхнего по схеме).

Управляющая сетка лампы VL3 соединена с общим проводом, поэтому лампы возбуждаются в противофазе за счет катодной связи и высокого внутреннего сопротивления источника тока.
