Маркировка пленочных конденсаторов импортных

Кодовая маркировка, дополнение

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

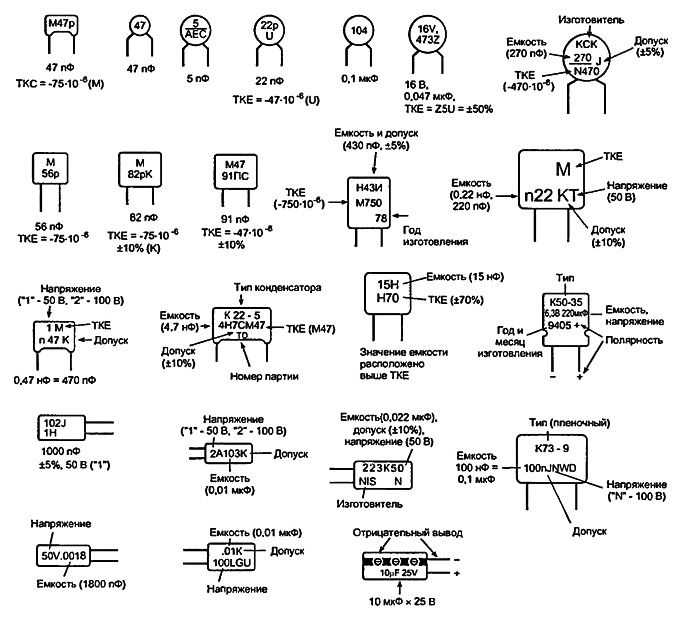

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

А. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

В. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

С. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Виды конденсаторов КМ

Конденсаторы КМ группы Н используются обычно в виде элементов схемы для блокировки и перехода. Современные КМ производят с помощью опрессовки под давлением в единый блок керамических пластин небольшой толщины. Значительные прочностные показатели материала позволяет применять небольшие по толщине заготовки. В итоге, конденсаторная емкость растет в пропорции с объемом.

Кроме того, конденсаторы серии КМ имеют сравнительно высокую стоимость. Причина в том, что для обкладок диэлектрического типа применяются драгоценные металлы, среди которых платина, золото, палладий и их сплавы. Потому высоким спросом обладают старые изделия и даже непригодные к использованию.

Драгметаллы есть в конденсаторах вида КМ3-6. Они делятся на изготовленные из палладия и платины, КМ Н90 и КМ Н30 соответственно. Также есть разновидность конденсаторов КМ группы Н30, а именно КМ5 D, где платины содержится не так много. Если в Н90 платины содержится 3 грамма на килограмм конденсаторных элементов, то в Н30 такого материала находится в количестве 50 грамм на килограмм элемента.

Цены на конденсаторы зависят не столько от количества драгметаллов, сколько от цены на сами материалы и аффинаж. Самыми популярными считаются элементы зеленого и рыжего цвета. Также распространены импортные изделия и с пластмассовыми корпусами.

Скупка радиодеталей и радиолома

Конденсаторы представляет собой две пластины (электроды), разделенные между собой диэлектриком. Эти пластины называют обкладками. Это схема простейшего конденсатора. В производстве применяются многослойные конденсаторы, где много слоев обкладок и диэлектриков. Ёмкость конденсаторов изменяется в Фарадах. Названа так в честь физика из Англии М. Фарадея.

Керамические конденсаторы

Самые популярные — керамические конденсаторы КМ3,4,5,6 (конденсатор малогабаритный). В них наиболее высокое содержание платины и палладия. В зависимости от группы ТКЕ (температурный коэффициент емкости) содержание платины и палладия в конденсаторах разное.

Скупка конденсаторов

Когда цена на платину поднимается на лондонской бирже металлов, то все радиодетали с содержанием платины поднимаются в цене: реле, термопары и конечно же конденсаторы группы Н30, а если цена на бирже снижается, то и цена на радиодетали с содержание платины соответственно снижается. С палладием все тоже самое — когда цена на палладий растет, конденсаторы КМ5(Н90) и КМ6(Н90) поднимаются в цене, вместе с ними поднимаются в цене все детали содержащие палладий: резисторы, потенциометры и некоторые переключатели. Поэтому достаточно посмотреть на цены драгоценных металлов на лондонской бирже металлов и сразу ясно, что выгоднее продавать, а что лучше придержать.

Палладий и платина содержится не только в конденсаторах КМ, но и во многих других конденсаторах: К10-17,К10-23,К10-26,К10-43,К10-47, в конденсаторных сборках Б18, проходных фильтрах Б23-Б, в линиях задержки МЛЗ и во многих других радиокомпонентах (реле, резисторах, переключателях).

Подготовка конденсаторов к продаже

Если у вас есть конденсаторы КМ и вы хотите их продать максимально дорого, необходимо:

1. Обрезать выводы «под корень» (за медные выводы никто платить не будет).
2. Разделить конденсаторы по типу (КМ, К10-17,К10-26:) и цвету (рыжие, зеленые).
3. Рассортировать конденсаторы по ТКЕ (если вы не знаете, как это сделать, наши специалисты сделают выборку и определят среднюю цену самостоятельно).
4. Принести конденсаторы к нам в приемный пункт или отправить их почтой.

ООО «НОМИНАЛ» покупает любые конденсаторы, с любым содержание драгоценных металлов.

Добыча золота из радиотехники – идея для бизнеса

Многие слышали о том, что радиодетали и другие приборы, содержащие золото, являются неплохим источником дохода для тех, кто знает, как извлекать драгоценный металл и как грамотно реализовывать его на рынке. Для того чтобы заработать свой капитал на этом поприще, большого ума не надо – достаточно лишь найти источник старых и ненужных радиодеталей и помнить основные законы химии из школьного курса.

Стоит сказать сразу – все операции по извлечению золота из технических устройств требуют предельного соблюдения всех требований техники безопасности.Это обусловлено особенностями работы с ядовитыми и опасными химическими реагентами. Существует два основных способа обнаружить золото в радиодеталях (подробные инструкции лучше посмотреть на фото в нашей статье). Но прежде необходимо знать какое количество драгоценного металла содержит конкретная радиодеталь.

Процент содержания драгметаллов в радиодеталях.

Первый из них – это амальгамирование. Соединив золото и ртуть (концентрация не должна превышать 15%), можно получить твердое соединение, которое называется амальгамой. Второй метод заключается в так называемом выщелачивании золота из концентрированного раствора цианида Na или Са. Из полученного раствора необходимо осадить драгоценный металл, добавив к нему цинковую стружку. Сам цинк впоследствии можно убрать при помощи серной кислоты.

Оба эти метода позволяют извлечь примесь, которая может содержать элементы серебра. Как достать непосредственно само золото из радиодеталей? Очень просто – для этого необходимо использовать серную кислоту.Методы извлечения золота довольно просты, а это значит, что построить свой бизнес в этой сфере совсем несложно.К тому же, цены на золото постоянно растут, что придает этой бизнес-идее определенный коммерческий потенциал.

Процесс выщелачивания золота.
