Маркировка smd компонентов
Так называемые компоненты SMD применяются для монтажа на поверхности и при этом имеют крайне маленькие размеры. Соответственно, по этой причине на них нанесена разметка, которая имеет минимальные размеры. Вследствие этого есть система сокращения как цифр, так и букв. Буква имеет обозначение емкости определенного объекта в единицах пикофарады. Что же касается цифры, то она обозначает так называемый множитель в десятой степени.
Весьма распространенные электролитические конденсаторы могут иметь на своем непосредственном корпусе значения основного типа параметра. Это значение имеет дробь в виде десятичного типа.

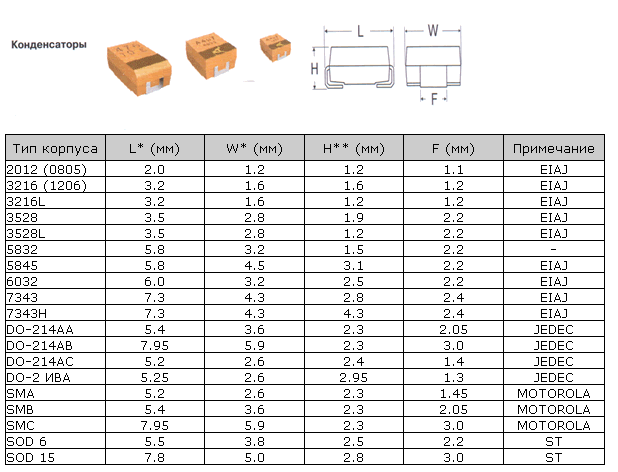

Маркировка SMD конденсаторов
Маркировка SMD конденсатора
Первая и вторая цифры обозначают ёмкость, а третья — множитель. Для примера конденсатор на рисунке 100000000 пФ или 100 мкФ с напряжением 16 вольт.
Есть система маркировки из двух символов. Первая буква — числовое значение, вторая — множитель (степень десяти). Общее значение даёт ёмкость в пФ:
| Буква | A | B | C | D | E | F | G | H | J | K | a | L |
| Значение | 1.0 | 1.1 | 1.2 | 1.3 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 25 | 2.7 |
| Буква | M | N | b | P | Q | d | R | e | S | f | T | U |
| Значение | 3.0 | 3.3 | 3.5 | 3.6 | 3.9 | 4.0 | 4.3 | 4.5 | 4.7 | 5.0 | 5.1 | 5.6 |
| Буква | m | V | W | n | X | t | Y | y | Z | |||
| Значение | 6.0 | 6.2 | 6.8 | 7.0 | 7.5 | 8.0 | 8.2 | 9.0 | 9.1 |
| Цифра | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| Множитель | 10 | 101 | 102 | 103 | 104 | 105 | 106 | 107 | 108 | 10-1 |
К примеру, J5 = 2,2x 105 = 220000 пФ = 0.22 мкФ, или M9 = 3.3 x 10-1 = 0.33 пФ
Танталовые конденсаторы первым символом часто указывается напряжение:
| Напряжение (вольт) | 4 | 6.3 | 10 | 16 | 20 | 25 | 35 | 50 |
| Код | G | J | A | C | D | E | V | H |
Цифровая маркировка
Цифровая маркировка ставится на корпусах малого размера. Обычно используется три или четыре цифры, но можно встретить и пять, на специализированных деталях. Три и четыре включают в себя номинал и множитель.
Три цифры

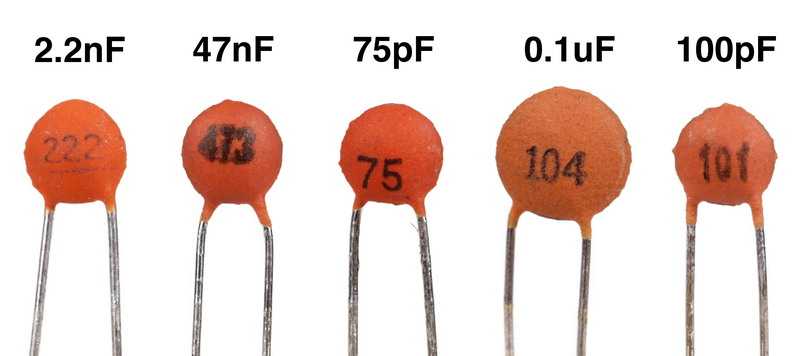

Три цифры в маркировке конденсаторов — это ёмкость и множитель. Первые две — это номинал, а последняя — степень в которую надо возвести. Например, маркировка цифры 225 обозначает — 22 ёмкость, третья цифра 5, это множитель. Итого 22*105 — в микрофарадах результат 2,2 мкФ.
Множитель 9 используется при обозначении ёмкости менее 10 пФ. Например, 209, ёмкость составит 2 пФ.
Рассмотрим ещё один пример маркировки конденсаторов из трёх цифр — 104. И снова, ёмкость 10, степень — 4. Это значит, что номинал этого конденсатора 10*104, что составляет 100000 пФ или 100 нФ или 0,1 мкФ.
| Маркировка | Емкость в микрофарадах (мкФ) | Емкость в нанофарадах (нФ) | Емкость в пикофарадах (пФ) |
|---|---|---|---|
| 109 | 0,000001 | 0,001 | 1,0 |
| 159 | 0,0000015 | 0,0015 | 1,5 |
| 229 | 0,0000022 | 0,0022 | 2,2 |
| 339 | 0,0000033 | 0,0033 | 3,3 |
| 479 | 0,0000047 | 0,0047 | 4,7 |
| 689 | 0,0000068 | 0,0068 | 6,8 |
| 100 | 0,00001 | 0,01 | 10 |
| 150 | 0,000015 | 0,015 | 15 |
| 220 | 0,000022 | 0,022 | 22 |
| 330 | 0,000033 | 0,033 | 33 |
| 470 | 0,000047 | 0,047 | 47 |
| 680 | 0,000068 | 0,068 | 68 |
| 101 | 0,0001 | 0,1 | 100 |
| 151 | 0,00015 | 0,15 | 150 |
| 221 | 0,00022 | 0,22 | 220 |
| 331 | 0,00033 | 0,33 | 330 |
| 471 | 0,00047 | 0,47 | 470 |
| 681 | 0,00068 | 0,68 | 680 |
| 102 | 0,001 | 1 | 1000 |
| 152 | 0,0015 | 1,5 | 1500 |
| 222 | 0,0022 | 2,2 | 2200 |
| 332 | 0,0033 | 3,3 | 3300 |
| 472 | 0,0047 | 4,7 | 4700 |
| 682 | 0,0068 | 6,8 | 6800 |
| 103 | 0,01 | 10 | 10000 |
| 153 | 0,015 | 15 | 15000 |
| 223 | 0,022 | 22 | 22000 |
| 333 | 0,033 | 33 | 33000 |
| 473 | 0,047 | 47 | 47000 |
| 683 | 0,068 | 68 | 68000 |
| 104 | 0,1 | 100 | 100000 |
| 154 | 0,15 | 150 | 150000 |
| 224 | 0,22 | 220 | 220000 |
| 334 | 0,33 | 330 | 330000 |
| 474 | 0,47 | 470 | 470000 |
| 684 | 0,68 | 680 | 680000 |
| 105 | 1,0 | 1000 | 1000000 |
Небольшие замечания и советы по работе с конденсаторами
Необходимо помнить, что следует выбирать конденсаторы с повышенным номинальным напряжением при возрастании температуры окружающей среды,создавая больший запас по напряжению, для обеспечения высокой надежности. Если задано максимальное постоянное рабочее напряжение конденсатора, то это относится к максимальной температуре (при отсутствии дополнительных оговорок). Поэтому, конденсаторы всегда работают с определенным запасом надежности. И все-же, желательно обеспечивать их реальное рабочее напряжение на уровне 0,5—0,6 номинального.
Если для конденсатора оговорено предельное значение переменного напряжения, то это относится к частоте (50-60) Гц. Для более высоких частот или в случае импульсных сигналов следует дополнительно снижать рабочие напряжения во избежание перегрева приборов из-за потерь в диэлектрике. Конденсаторы большой емкости с малыми токами утечки способны долго сохранять накопленный заряд после выключения аппаратуры. Что бы обеспечить более быстрый их разряд, для большей безопасности, следует подключить параллельно конденсатору резистор сопротивлением 1 МОм (0,5 Вт).
Источники
- https://hmelectro.ru/poleznye_statyi/markirovka-kondensatorov-tsifrovaya-tsvetnaya-eyo-rasshifrovka
- https://odinelectric.ru/equipment/electronic-components/kak-rasshifrovat-markirovku-kondensatora
- http://www.radiodetector.ru/markirovka-kondensatorov/
- https://www.RadioElementy.ru/articles/markirovka-keramicheskikh-kondensatorov/
- https://instanko.ru/elektroinstrument/markirovka-keramicheskih-kondensatorov-rasshifrovka-tablica.html
- https://ElectroInfo.net/kondensatory/kak-oboznachajutsja-kondensatory-na-sheme.html
Маркировка конденсаторов
Конденсаторы цифровой, буквенно-цифровой и цветовой маркировкой. Цифровая маркировка используется на деталях малого размера. Это СМД тип, плёночные и полимерные. Три или четыре цифры указывают ёмкость. Если нужна иная информация, искать надо в справочниках или даташитах.
Маркировка конденсаторов не стандартизована
На корпусах побольше могут быть указаны и другие важные параметры. Но их расположение и способ маркировки не стандартизирован. Например, в первой строчке может быть указан номинал. А может — отклонение или логотип/название фирмы. В первой строчке может стоять и номинальное напряжение и температурный коэффициент. Так что надо смотреть не только на цифры, но ещё и на единицы измерения.
Параметры могут быть указаны в любом порядке
Какие параметры могут быть указаны в маркировке
Для конденсаторов важны три параметра:
- ёмкость;
- номинальное (рабочее) напряжение;
- допуск по отклонению ёмкости.
С первыми двумя всё ясно. Вот только стоит заметить, что на некоторых конденсаторах номинальное напряжение может быть не указано. Если предполагается высокое напряжение, надо смотреть в данных производителя.
Немного о параметрах
Про два последних параметра (мощность и допуск) стоит сказать пару слов. Допуск в характеристиках конденсаторов — это допустимое/возможное отклонение ёмкости от указанного номинала. Есть виды с малым допуском — в несколько процентов, есть с больши́м — до 20%. Заменить конденсатор с малым допуском на аналог по ёмкости и напряжению, но более высоким допуском можно далеко не всегда. Такое допустимо только в бытовой технике. И то, только там, где величина заряда не слишком критична. Но лучше искать замену с аналогичным допуском.
| Кодировка допустимого отклонения емкости | Допуск % |
|---|---|
| E | 0.005 |
| L | 0.01 |
| P | 0.002 |
| W | 0.005 |
| B | 0.1 |
| C | 0.25 |
| D | 0.5 |
| F | 1 |
| G | 2 |
| H | 2.5 |
| J | 5 |
| K | 10 |
| M | 20 |
| N | 30 |
| Q | -10 … +30 |
| T | -10…+50 |
| S | -20…+50 |
| Z | -20…+80 |
Часто бывает так, что периодически «вылетает» конденсатор на одном и том же месте. По нашей логике хочется заменить его на элемент с больши́м напряжением. Но здесь может быть 2 варианта. Во-первых: в цепи имеют место скачки напряжения превышающие номинальное напряжение детали. Во-вторых, не учтена реактивная мощность конденсатора, если он работает в высокочастотных цепях.
По большей части параметр мощности не указывают и найти его можно в спецификации на деталь. Им обычно пользуются узкие специалисты.
Ещё может быть указан температурный коэффициент — ТКЕ, но он ставится далеко не во всех случаях. Он отображает изменение ёмкости в зависимости от температуры элемента. Обычно проставляется, если есть значительная зависимость. Если изменения незначительны, их просто опускают. Многие параметры легко узнавать имея тестер радиоэлементов.
Физические величины, используемые в маркировке емкости керамических конденсаторов
Для определения величины емкости в международной системе единиц (СИ) используется Фарад (Ф, F). Для стандартной электрической схемы это слишком большая величина, поэтому в маркировке бытовых конденсаторов используются более мелкие единицы.
Таблица единиц емкости, применяемых для бытовых керамических конденсаторов
| Наименование единицы | Варианты обозначений | Степень по отношению к Фараду | |
| Микрофарад | Microfarad | мкФ, µF, uF, mF | 10-6F |
| Нанофарад | Nanofarad | нФ, nF | 10-9F |
| Пикофарад | Picofarad | пФ, pF, mmF, uuF | 10-12F |
Редко применяется внемаркировочная единица миллифарад – 1 мФ (10-3Ф).
На деталях советского производства, чаще всего имеющих довольно большую площадь поверхности, наносились числовые значения емкости, ее единица измерения и номинальное напряжение в вольтах. Например, 23 пФ, то есть 23 пикофарада.
Расшифровка маркировки обозначений современных керамических конденсаторов отечественного и зарубежного производства – мероприятие более сложное.
Что такое конденсатор?
Прибор, который накапливает электроэнергию в виде электрических зарядов, называется конденсатором.
Количество электричества или электрический заряд в физике измеряют в кулонах (Кл). Электрическую ёмкость считают в фарадах (Ф).
Уединенный проводник электроёмкостью в 1 фараду — металлический шар с радиусом, равным 13 радиусам Солнца. Поэтому конденсатор включает в себя минимум 2 проводника, которые разделяет диэлектрик. В простых конструкциях прибора — бумага.
Работа конденсатора в цепи постоянного тока осуществляется при включении и выключении питания.Только в переходные моменты меняется потенциал на обкладках.
Конденсатор в цепи переменного тока перезаряжается с частотой, равной частоте напряжения источника питания. В результате непрерывных зарядов и разрядов ток проходит через элемент. Выше частота — быстрее перезаряжается прибор.
Сопротивление цепи с конденсатором зависит от частоты тока. При нулевой частоте постоянного тока величина сопротивления стремится к бесконечности. С увеличением частоты переменного тока сопротивление уменьшается.
Отличия между ними
Они заключаются в их предназначении, ёмкости, способе присоединения, а также в условиях работы. Первое различие заключается в том, что рабочий (первый) конденсатор служит для сдвига фаз. В результате между обмотками появляется вращающееся магнитное поле, необходимое для приведения в движение мотора, находящегося без механической нагрузки. Такой электродвигатель стоит, например, в точильном станке.
Пусковой (второй) обеспечивает повышение стартового момента мотора, находящегося под механической нагрузкой, благодаря чему он более легко выходит на нужный режим. Ресурсов одного рабочего может не хватить, из-за чего ротор двигателя просто не начнёт вращаться. Применение оправдано вместе со станками, подъёмными механизмами, насосами и подобными тяжёлыми приспособлениями. А также можно использовать с более мощным трехфазным мотором, если рабочего не хватает для его надёжного запуска.
Сравнение рабочего и пускового конденсатора
Сравнительная таблица применения конденсаторов для асинхронных двигателей, включенных на напряжение 220 В.
| РАБОЧИЙ | ПУСКОВОЙ | |
| Где применяется | В цепи рабочих обмоток асинхронного двигателя | В пусковой цепи |
| Выполняемые функции | Создание вращающегося электромагнитного поля для работы электромотора | Сдвиг фаз между пусковой и рабочей обмоткой, запуск двигателя под нагрузкой |
| Время работы | От включения до окончания работы | Во время запуска до выхода на нужный режим. |
| Тип конденсатора | МБГО, МБГЧ и подобные нужного номинала и напряжения 1,15 выше питающего | МБГО, МБГЧ и подобные нужного номинала и на рабочее напряжение в 2-3 раза превышающее напряжение питания |
В связи с тем, что указанные типы конденсаторов имеют относительно большие габариты и стоимость, в качестве рабочего и пускового конденсатора можно использовать полярные (оксидные) конденсаторы.
Они обладают следующим достоинством: при малых габаритах они имеют намного большую емкость, чем бумажные.
Наряду с этим существует весомый недостаток: включать в сеть переменного тока напрямую их нельзя. Для использования совместно с двигателем, нужно применить полупроводниковые диоды. Схема включения несложная, но в ней есть недостаток: диоды должны быть подобраны в соответствии с токами нагрузки. При больших токах диоды необходимо устанавливать на радиаторы. Если расчет будет неверным, или теплоотвод меньшей площади, чем требуется, диод может выйти из строя и пропустит в цепь переменное напряжение. Полярные конденсаторы рассчитаны на постоянное напряжение и при попадании на них напряжения переменного они перегреваются, электролит внутри них закипает и они выходят из строя, что может принести вред не только электромотору, но и человеку, обслуживающему данное устройство.
Напряжение 220 В – является напряжением опасным для жизни. В целях соблюдения правил безопасной эксплуатации электроустановок потребителей, сохранения жизни и здоровья лиц, эксплуатирующих данные устройства, применение данных схем включения должен проводить специалист.
Маркировка smd компонентов
Так называемые компоненты SMD применяются для монтажа на поверхности и при этом имеют крайне маленькие размеры. Соответственно, по этой причине на них нанесена разметка, которая имеет минимальные размеры. Вследствие этого есть система сокращения как цифр, так и букв. Буква имеет обозначение емкости определенного объекта в единицах пикофарады. Что же касается цифры, то она обозначает так называемый множитель в десятой степени.
Весьма распространенные электролитические конденсаторы могут иметь на своем непосредственном корпусе значения основного типа параметра. Это значение имеет дробь в виде десятичного типа.
Характеристики и свойства
К параметрам конденсатора, которые используют для создания и ремонта электронных устройств, относят:
- Ёмкость — С. Определяет количество заряда, которое удерживает прибор. На корпусе указывается значение номинальной ёмкости. Для создания требуемых значений элементы включают в цепь параллельно или последовательно. Эксплуатационные величины не совпадают с расчетными.
- Резонансная частота — fр. Если частота тока больше резонансной, то проявляются индуктивные свойства элемента. Это затрудняет работу. Чтобы обеспечить расчетную мощность в цепи, конденсатор разумно использовать на частотах меньше резонансных значений.
- Номинальное напряжение — Uн. Для предупреждения пробоя элемента рабочее напряжение устанавливают меньше номинального. Параметр указывается на корпусе конденсатора.
- Полярность. При неверном подключении произойдет пробой и выход из строя.
- Электрическое сопротивление изоляции — Rd. Определяет ток утечки прибора. В устройствах детали располагаются близко друг к другу. При высоком токе утечки возможны паразитные связи в цепях. Это приводит к неисправностям. Ток утечки ухудшает емкостные свойства элемента.
- Температурный коэффициент — TKE. Значение определяет, как ёмкость прибора меняется при колебаниях температуры среды. Параметр используют, когда разрабатывают устройства для эксплуатации в тяжелых климатических условиях.
- Паразитный пьезоэффект. Некоторые типы конденсаторов при деформации создают шумы в устройствах.
Виды конденсаторов
Конденсатор — это две металлические пластины, разделённые диэлектриком. Различают их по типу диэлектрика, материалу корпуса и способу производства пластин. Есть такие типы конденсаторов:
- Бумажные. Пластины в нём — металлическая фольга, а диэлектрик — специальная бумага. Запаиваются они обычно в металлический корпус, так как прочностью не отличаются. Нормально себя ведут как в низкочастотных цепях, так и в высокочастотных.
-
Металлобумажные. Отличаются тем, что на бумагу нанесено металлическое напыление. Они более надёжны, при одинаковых размерах с бумажными имеют большую ёмкость.
- Электролитические. На металлическую фольгу (тантал или алюминий) наносится оксид, который и выполняет роль диэлектрика. Второй слой диэлектрика — электролит. Он может быть сухим или жидким. Обычно электролитическими называют с жидким электролитом. Электролитические конденсаторы практически всегда поляризованы. И при их подключении, обязательно соблюдать полярность. В противном случае они просто выйдут из строя. Бывают такие подвиды:
- Хотя конденсаторы с сухим электролитом относятся к тому же типу, их обычно называют танталовыми. Именно с танталом обычно применяют сухой электролит.
-
Алюминиевые электролитические конденсаторы. Это когда на алюминиевую фольгу нанесён триоксид алюминия. Они имеют большую ёмкость при малых размерах, но применяться могут только в низкочастотных схемах. И ещё один недостаток — большой ток утечки.
- Танталовыми правильно называть конденсаторы из танталовой фольги, в которых диэлектрик — пентоксид тантала. Они так же компактны, как и алюминиевые, но имеют более низкий ток утечки. И ещё — они более прочные механически.
-
Твердотельные или полимерные. В них диэлектрик — полимер. Это относительно новый тип конденсаторов. Они более устойчивы к температуре (как высокой, так и к низкой), имеют маленький ток утечки, низкое эквивалентное сопротивление и большой импульсный ток. Ими можно заменять электролитические аналоги, так как они более стабильны.
- Плёночные. Ещё один из новых видов конденсаторов. Между металлическими пластинами проложена плёнка пластика. Это может быть поликарбонат, полиэстер, полипропилен и другие полимеры с диэлектрическими свойствами. Они более прочные механически, выдерживают высокие токи имея при этом очень малые токи утечки, стойки к пробою. Свойства отличные, но они имеют небольшую ёмкость. По совокупности характеристик обычно стоят в резонансных цепях (с возможным скачкообразным увеличением параметров).
-
Керамические. На керамическую основу наносится металлизированное напыление. Могут быть однослойными (малой ёмкости) и многослойными. Наиболее компактные конденсаторы, стойкие к механическим воздействиям. Но свойства керамических материалов сильно зависят от температуры, напряжения и частоты. Потому свойства керамических конденсаторов разные и зависят от вида использованной керамики. Для них также введена особая маркировка. Во-первых, потому что имеют малые размеры, а во-вторых, потому что делают из различной керамики и имеют большие отличия в характеристиках.
- Высокочастотные с воздушным диэлектриком. Это специальные конденсаторы, которые радиолюбителям не встречаются.
Это все виды конденсаторов, которые можно встретить сейчас в продаже и на платах. Как видите, их немало и выглядят они совсем по-разному. Так как часть проблем с техникой связана с выходом их из строя, то неплохо было бы разбираться в их маркировке. Так уйдёт меньше времени на поиск замены.
Зачем нужна маркировка?
Цель маркировки электронных компонентов – возможность их точной идентификации. Маркировка конденсаторов включает в себя:
- данные о ёмкости конденсатора – главной характеристике элемента;
- сведения о номинальном напряжении, при котором прибор сохраняет свою работоспособность;
- данные о температурном коэффициенте емкости, характеризующем процесс изменения емкости конденсатора в зависимости от изменения температуры окружающей среды;
- процент допустимого отклонения емкости от номинального значения, указанного на корпусе прибора;
- дату выпуска.
Для конденсаторов, при подключении которых требуется соблюдать полярность, в обязательном порядке указывается информация, позволяющая правильно ориентировать элемент в электронной схеме.
Система маркировки конденсаторов, выпускавшихся на предприятиях, входивших в состав СССР, имела принципиальные отличия от системы маркировки, применяемой на тот момент иностранными компаниями.
Цветовая маркировка конденсаторов
Ещё один способ маркировки конденсаторов — нанесение цветных полос или точек. В данном случае имеет значение не только цвет, но и положение полосы или точки по отношению к другим. Так как нужно не ошибиться с началом иначе расшифровка будет не точная, а это чревато.
Расшифровка цветовой маркировки конденсаторов
По положению полоски/точки обозначают следующее:
- первые три — это ёмкость, но без указания размерности;
- четвёртая — множитель (показатель отрицательной степени);
- пятая — допуск;
- шестая и седьмая — температурный коэффициент.
Первые четыре полоски должны быть всегда. Если дальше какая-то (или всё) отсутствует, это значит, что либо параметр не нормирован, либо просто не указан. Если надо знать точно, придётся искать точные данные.
Особенности хранения
Танталовые конденсаторы способны сохранять рабочие характеристики в течение длительного времени. При соблюдении нужного режима (температура до +40°, относительная влажность 60%) конденсатор при длительном хранении теряет способность к пайке, сохраняя другие рабочие характеристики.
Общие рекомендации по продлению срока службы танталового конденсатора и повышению безопасности его эксплуатации:
- Соблюдение требований техпроцессов;
- Многоступенчатый контроль качества продукции;
- Соблюдение условий хранения;
- Выполнение требований к организации рабочего места для монтажа устройств на плату;
- Соблюдение рекомендуемого температурного режима пайки;
- Правильный выбор безопасных рабочих режимов;
- Соблюдение требований по эксплуатации.
