Se усилитель “trancemaster”. схема а.и. манакова с автосмещением

Ламповые УНЧ

Экспромт — ламповый УМЗЧ на 50 Ватт (6С41С, 6Ж9П) Схемы ламповых усилителей мощности в представленных авторами статьях (см. перечень литературы) отличаются оригинальностью, продуманностью и хорошими параметрами. Вот и в этой статье предложен несложный 50-ваттный УМЗЧ, в котором можно применить готовые выходной и унифицированный сетевой …

4 7558 0

Трехламповый стерео усилитель звуковой частоты на 6Н23П и 6П14П (ECC88, EL84)

Схема самодельного стереофонического усилителя мощности низкой частоты, собранного на лампе 6Н23П и двух 6П14П. Зарубежные аналоги этих ламп — ECC88 и EL84. Предлагаемый ламповый УНЧ имеет следующие характеристики: Диапазон воспроизводимых частот — от 20Гц до 80кГц; Выходная мощность в триодном режиме — 2 х 2,75Вт; Выходная мощность в пентодном режиме — 2 х 4,5Вт.

3.5. Номинальные значения

В справочниках мы привыкли находить значения параметров, которые дает изготовитель. Например, для лампы 6Н2П читаем:
S = 2,1 ± 0,5 мА/В. Кажется, все понятно? Возможно, не совсем: ведь приведенное значение крутизны действительно для одного конкретного режима —
того, при котором оно контролируется при выпуске с завода. В данном случае (снова заглядываем в справочник) — при U_C = -1,5 В
и U_А = 250 В. Это — так наз. номинальное значение параметра, действительное для номинального режима.

Для различных типов ламп номинальный режим задан по-разному. Бывает — через определенное напряжение на
сетке, как выше. В других случаях этот режим обеспечивается включением в катодную цепь резистора автоматического смещения заданной величины. Например, для 6Ж53П R_K = 68
Ом.

Основные параметры лампы 6Н8С

Между электродные емкости, пФ:

• входная первого триода- 2.8 пф
• выходная первого триода- 0.8 пф
• проходная первого триода- 3.8 пф
• входная второго триода- 3.0 пф
• выходная второго триода- 1.2 пф
• проходная второго триода- 4.0 пф

Номинальные электрические параметры (дли каждого триода):

• напряжение накала: 6,3 В
• ток накала: 600 ±50 мА
• напряжение на аноде: 250 В
• ток в цепи анода: 9 ±3.5 мА
• крутизна характеристики: 2,6 ±0,53 мА/В
• внутреннее сопротивление: 7,7 кОм
• коэффициент усиления 20,5 ±2,5

Предельно допустимые электрические параметры (для каждого триода):

• наибольшее напряжение накала: 7,0 В
• наименьшее напряжение накала: 5,7 В
• наибольшее напряжение на аноде: 330 В
• наибольшая мощность, рассеиваемая на аноде: 2,75 Вт
• наибольшее напряжение между катодом и подогревателем: 100 В
• наибольшее сопротивление в цепи сетки: 0,5 МОм

Рис. 2.21 Типовые вольт-амперные характеристики 6Н8С

Лампа 6Н8С имеет пальчиковый аналог 6Н1П. Прямой зарубежный аналог— 6SN7. Особенно ценятся лампы Московского электролампового завода (МЭЛЗ) выпуска 50-х годов прошлого века. Двойном триод 6Н8C можно заменить также двумя лампами 6С2С.

Достоинства:

• лампа изначально разработана для звукового применение и обладает хорошей сигнатурой;
• два триода в баллоне;
• высокая линейность, широкий раскрыв характеристик (см. рис. 2.21);
• достаточная мощность анода;
• широкое распространение, невысокая цена.

Недостатки:

• невысокий коэффициент усиления, затрудняющий построение полного усилителя, состоящего всего из двух каскадов;
• наибольшее напряжение между катодом и подогревателем составляет всего 100 В. Не забывайте об этом, используя лампу в СРПП.

Двухтактный ламповый усилитель на 6П3С и 6Н9С

Собственно вирус лампового звука внедрился в меня посредством небольшой статьи, размещённой на этом ресурсе. Вот она, тут находится. Спасибо автору Началось изучение теории по данному вопросу, причём не эзотерическая ересь из интернетов, а книги Цыкина, Гершунского, Войшвилло и тому подобное. Радиолюбительские журналы 60-х годов тоже интересные, многие современные ноу-хау встречаю именно в них.

Сделать усилитель своими руками не получилось, хоть и покупал лампы, дроссели, трансформаторы, потому как отец приобрёл у какого-то радиолюбителя брошенный на полпути усилитель, который так и не заиграл… Пришлось изменить схему фазоинвертора и уменьшить номиналы резисторов (до справочных) в цепи управляющей сетки выходных ламп на землю, так как эти лампы со временем запирались и ток через них не шёл, сводя коэффициент усиления до нуля.

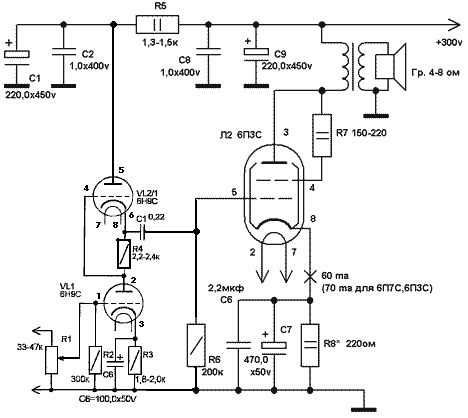

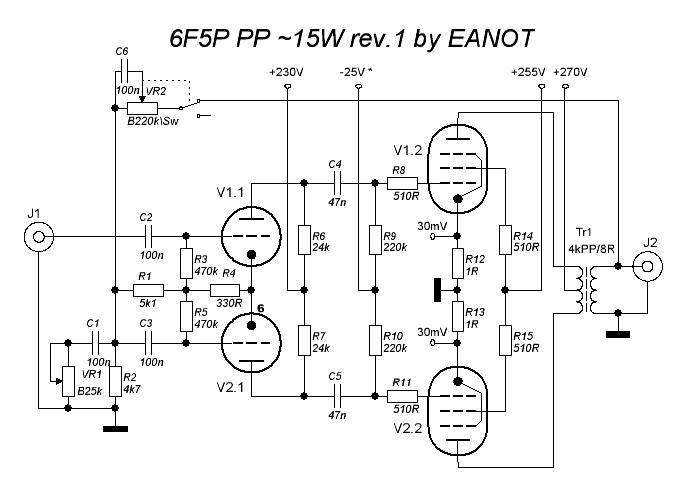

Окончательный вариант схемы привожу ниже. Регулятор громкости исключён за ненадобностью. В принципе, схема простая и в особых пояснениях не нуждается. Электролит в катоде входной лампы специально выбран с небольшой ёмкостью, дабы снизить усиление на низких частотах (не люблю я их) за счёт обратной связи по току. Пила в катодной (и анодной цепи) была сглажена установкой дросселя после диодного моста. Дольше всего боролся с самовозбуждением на частотах от 100 kHz и выше. Резисторы 4.7k перед сеткой выходной лампы и керамика, шунтирующая электролиты в анодном питании оттуда. Так же и сетку пробовал заземлять через ёмкость, и что-то вроде RC-фильтра туда же ставил — всё было бестолку. До тех пор, пока сигнальный шнур от компьютера к усилку не выдернул. Весь ультразвуковой мусор исчез, поскольку шёл со звуковой карты. Будет мне наука на будущее, что бы с ветряными мельницами не сражался.

Фон переменного тока снизился ниже порога слышимости (если не прикладывать голову к колонке) после того, как установил среднюю точку от накала входной лампы на землю, через пару резисторов на 4.7k

Честно говоря, захватившая меня идея заиметь и услышать ламповый звук, вызывала кое-какие сомнения или опасения. Волновал один вопрос, а именно — стоит ли игра свеч? Услышу ли я какую-либо разницу? Если почитать интернеты, то складывается такое впечатление, что услышу всенепременно. Но ведь там же можно почитать и про то, как у людей басы отлипают от динамиков после обматывания межблочного кабеля тремя слоями изоленты. Или же описывают чудесные изменения в звуке от замены простого акустического кабеля на волшебный по 300$ за метр (с обязательной прослушкой правильного направления подключения и с предварительным прогревом кабеля правильной музыкой, что бы электроны нарезали хорошие траектории в проводнике) и прочую мутотень.

Однако то, что я услышал, полностью оправдало и даже превзошло все мои ожидания. Звук приобрёл детальность. Акустическая гитара стала похожа на акустическую гитару, завывания ветра превратилось в завывание ветра, а чирикающие птички на заднем плане стали чирикающими птичками, а не непонятным шумом, принимаемом мною за искажения. Хотя не знаю, как можно описать это словами — это нужно услышать. Прослушав композицию с лампы, тут же повторил её усилителем Романтика 50У-220С и отдельно на Microlab Solo-3 Mk2. Звук стал мутным. Такое чувство, что высокие частоты выкрутили вниз темброблоком, однако последующий подъём высоких частот ситуацию не исправляет — только добавляется всяких щелчков, свиста и прочего шума из высокочастотных динамиков.

Я не буду утверждать, что транзистор фигня, убивает душу и т.д. и т.п. У меня не идеальная эталонная система для сравнения, думаю, что найдётся транзисторный или интегральный усилитель с таким же детализированным звуком (цена вопроса только будет совсем другая). Тем более, что прослушивал музыку я не на Hi-End колонках, а с СОЮЗ 50АС-012. Да и вообще, говорить про убийство звука транзистором абсурдно. Источник сигнала у меня цифровой, весь тракт до одного вольта — полупроводниковый. Да чего уж там мелочиться, уже на студии, в процессе записи музыки, сигнал мог пройти через 300-400 транзисторов (информация из какой-то статьи Лихницкого). Если звук умер уже неоднократно, то с какого перепугу он должен воскреснуть в лампе?

Ладно, отставлю в сторону болтовню и размышления. Добавлю ка ещё пару фотографий.

Обратная связь со мной возможна здесь, в моём журнале, по тегу — звук — записи данной направленности.

6С2С — Торговый Дом НовосибирскЭнергоКомплект

6С4П (-е, -ев, -др)

6С4С

860.00₽

Триод 6С2С
Предназначен для усиления напряжения низкой частоты.

Количество товара 6С2С

Артикул: 6s2s Категории: Радиолампы, триоды

• Описание
• Детали

Триод 6С2С предназначен для усиления напряжения низкой частоты.Применяется в предварительных каскадах усилителей низкой частоты высококачественных усилителей.Может быть использован в качестве отдельного гетеродина в супергетеродинных телевизионных и вещательных приемниках.Катод оксидный косвенного накала.Работает в любом положении.Выпускается в стеклянном оформлении.Срок службы не менее 500 час.Цоколь октальный с ключом. Штырьков 6.

Входная 3. Выходная 4.5. Проходная 3.8.

Наибольшее напряжение накала, В	6. 9
Наименьшее напряжение накала, В	5.7
Наибольшее напряжение на аноде, В	330
Наибольшая мощность, рассеиваемая на аноде, Вт	2.75
Наибольший ток катода, мА	20
Наибольшее сопротивление в цепи первой сетки, МОм	1.0
Наибольшее постоянное напряжение между катодом и подогревателем, В	100
Наибольший ток утечки между катодом и подогревателем, мкА	20

Электрические величины	Режим I	Режим II
Напряжение на аноде, В	250	90
Напряжение смещения на сетке, В	-8
Ток в цепи анода, мА	9	10
Крутизна характеристики, мА/В	2. 6	3
Внутреннее сопротивление, Ом	7700	6700
Коэффициент усиления	20	20

Параметры лампы 6С2С аналогичны параметрам одного триода лампы 6Н8С. Схемы применения лампы 6С2С аналогичны схемам применения лампы 6Н8С. Для расчета схем можно пользоваться таблицей режимов каскада УНЧ на сопротивлениях, приведенной для лампы 6Н8С.

Схема регулятора тембра (эквалайзера)

В качестве темброблока использовал схему на BA3822LS. Эта микросхема имеет неплохие параметры и доступна в продаже. У нас стоит 69 руб. Достоинства такого схемного решения — отсутствие кучи экранированных проводов и экранов, при отсутствии сигнала никаких шумов фонов и шипений ненаблюдается.

Готовый темброблок подключать ко входу унч желательно через подстроечные резисторы в 100ком,т.к микросхема имеет достаточной высокий уровень усиления.

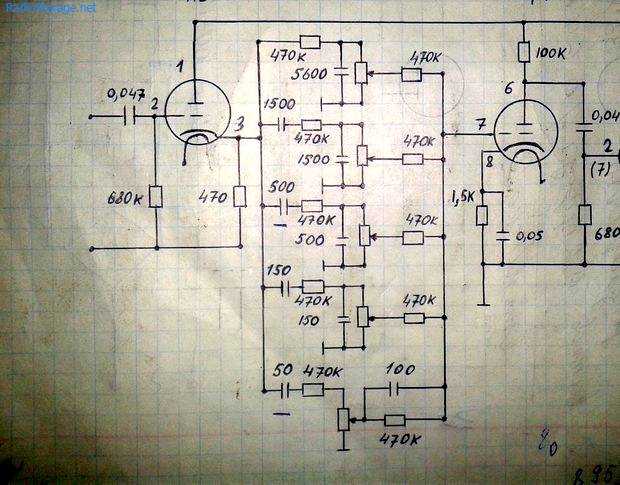

Изначально,вместо микросхемы мною использовалась аналогичная схема на двух лампах 6н3п, но в конце концов я от нее отказался в силу невозможности избавится от помех и фона в следствии слабой экранировки ламп и всей схемы из за недостаточности места в корпусе.

Отмечу что блок регулировок на лампах все же звучит теплее как мне кажется. Для тех кому интересен этот вариант схема так же прилагается.
