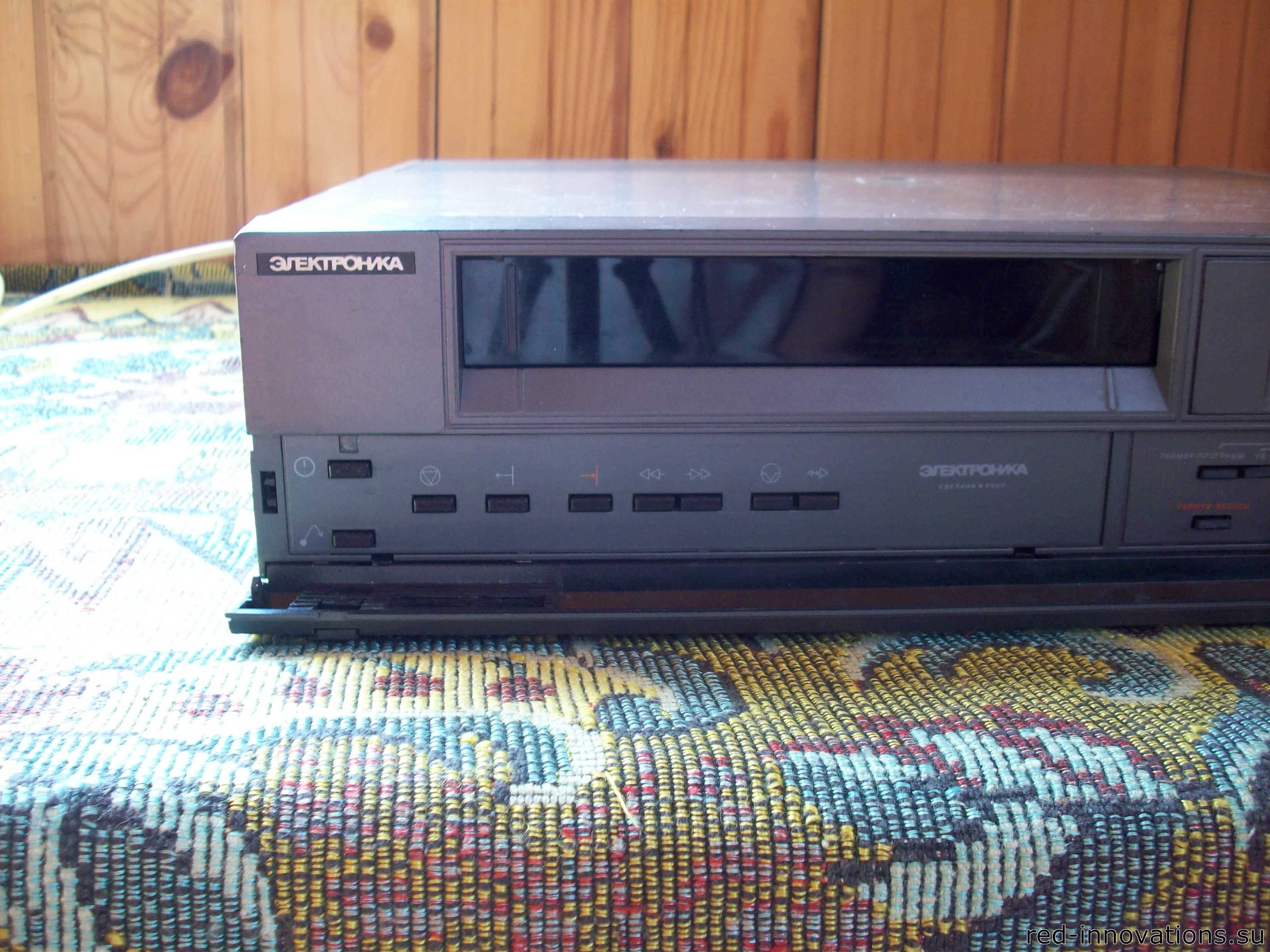

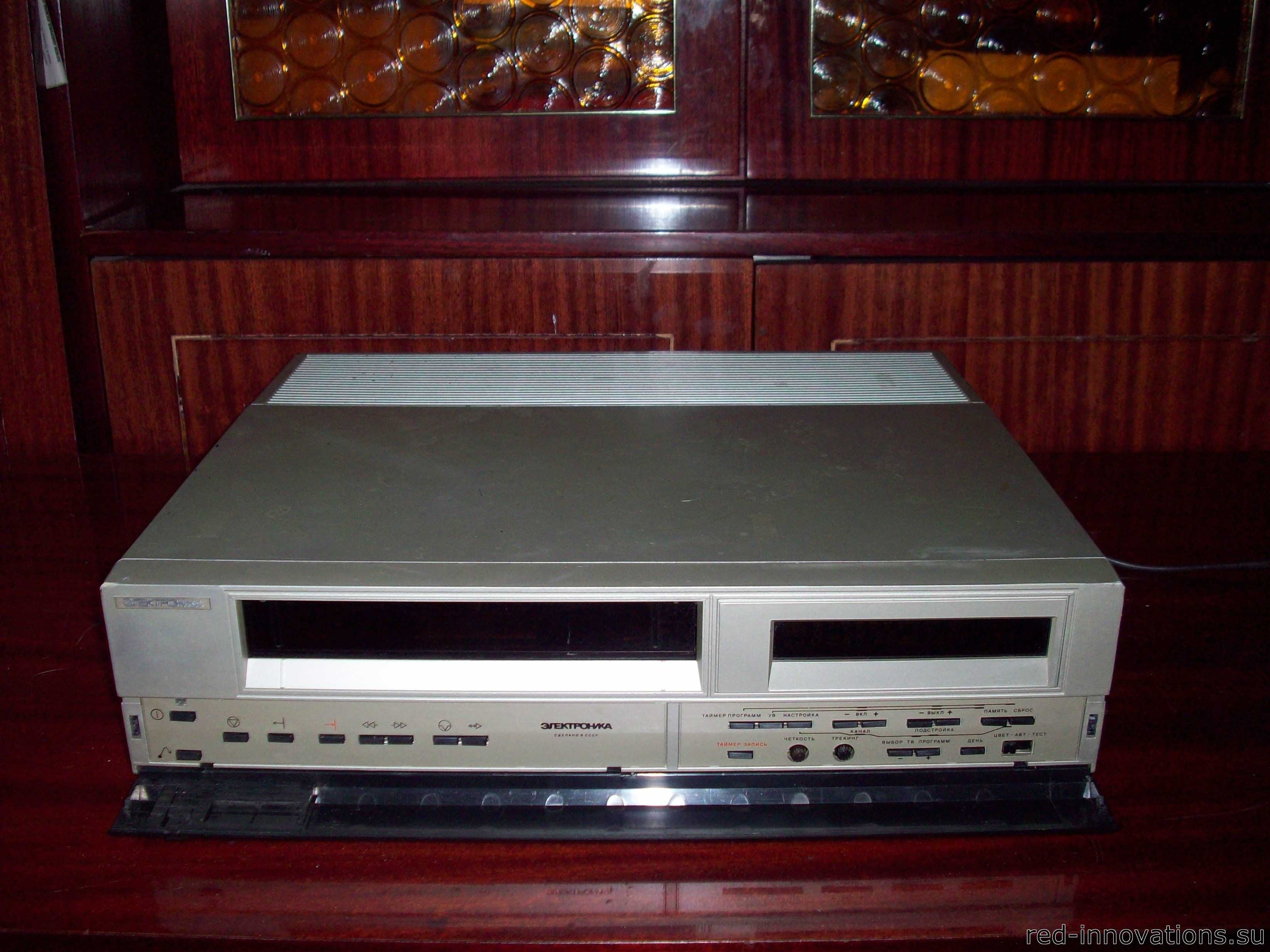

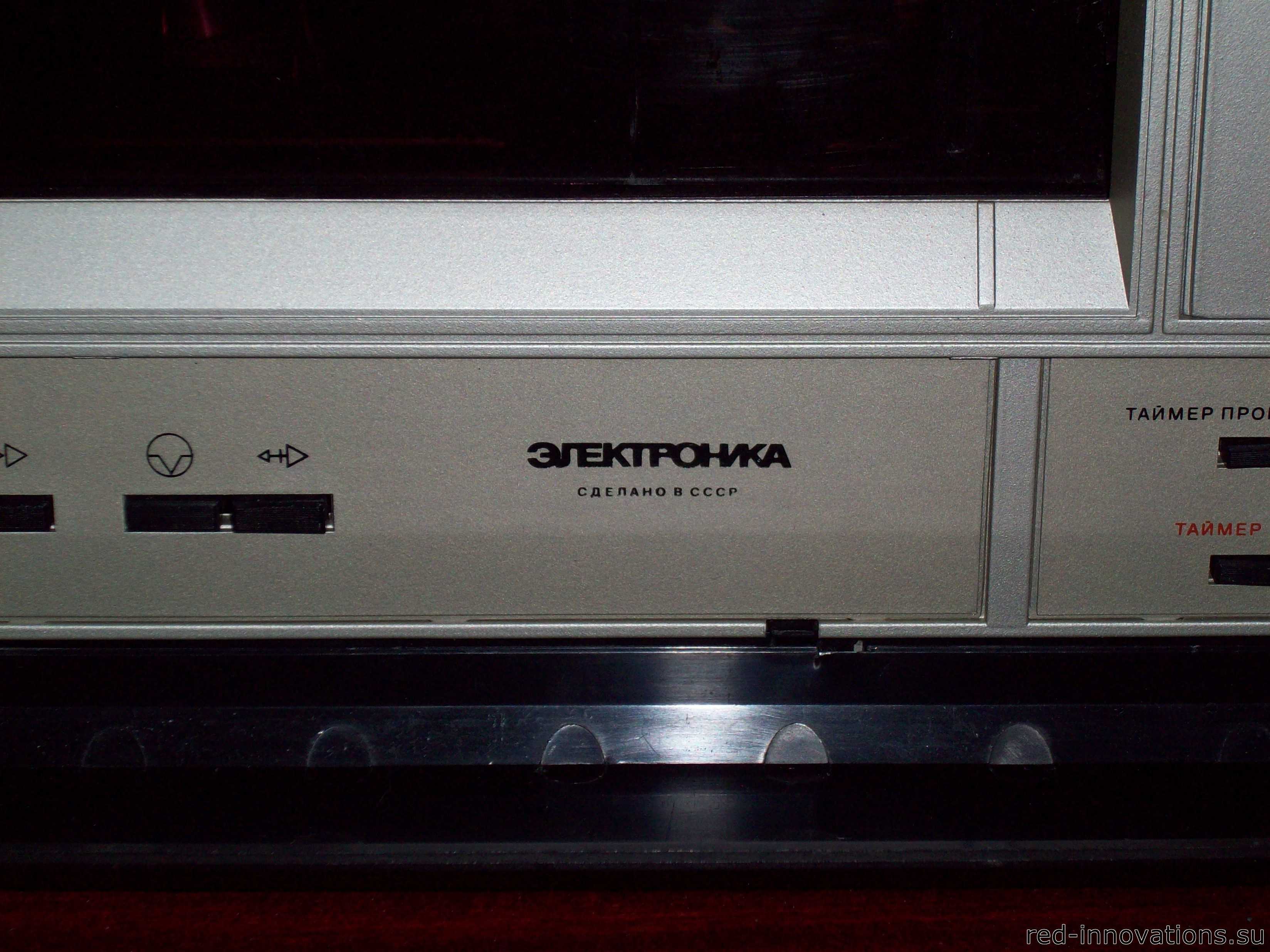

Интересные факты
Стоимость данного устройства составляла 1200 рублей при средней зарплате по стране районе ста рублей.
Появление в прокате кассет с запрещёнными на территории союза записями, породило легенду, будто КГБшники специально отключают свет в домах, чтобы потом ходить по квартирам и арестовывать любителей запретного видео. Дело в том, что при отключении питания, кассета остаётся внутри, и нарушителей можно брать тепленькими.
Данное изделие имело не мало драгоценных металлов:
- Золото:0,5532 гр;
- Серебро:3.3572 гр;
- Палладий:0.990 гр;
- Рутений:0.0134 гр;

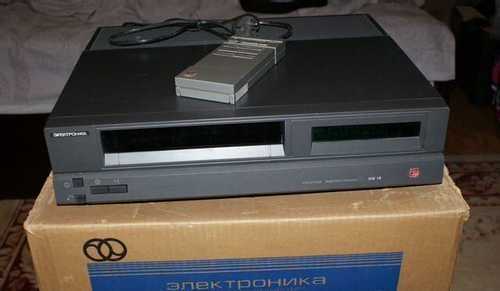

А ещё, со временем, в 90-х годах, различные кооперативы стали выпускать комплекты для установки на магнитофон ИК приёмника для оснащения магнитофона пультом дистанционного управления. Комплект состоял из пульта, плат, ИК-приёмника и руководства по установке с необходимыми схемами.
Пульты ДУ — не были единственной «народной модификацией». Дело в том, что отечественные телевизоры того времени работали в системе SECAM, а западные кассеты с «вкусняшками», что добывали тогдашние видеопираты, обычно записывались в цветовой системе РАL.
Смотреть РАL-кассету через SECAM можно, но изображение будет черно-белым. И находились «кулибины», которые вручную паяли модули РАL/SECAM, а позже налаживали их поточное производство.
Подключение платы часов на ВЛИ
С теорией понятно, переходим к практике. К пластмассе, да и к металлу тоже, люди успели выработать чуть ли не отвращение – за что ни возьмись, везде пластмассовые чёрные коробки – скучно. Вот дерево – это другое дело. Красиво, экологично, надёжно. А ещё лучше сделать вообще бескорпусные часы, так как в детстве многие любили разглядывать начинку всяких девайсов – вот пусть ничто не мешает им это делать.
Основа – ДСП. Выпиливается от обрезков чего-то давно валяющегося на балконе.
На неё прикручивается гнездо ввода шнура питания 220 В, трансформатора 24 В с 8 В для накала, платы стабилизатора 3-х нужных напряжений и самого модуля часов на ВЛИ.
Дальше дело паяния – по-соединять между собой проводами все элементы и тщательно (корпус ведь будет открытый) заизолировать сеть.
Часы стартанули с первого раза, только вначале забыл подать +18 В на контакт активации XP1-2 и на экране просто мигали нули, никак не реагируя на попытки выставить время.
Можно конечно на индикатор поставить зеленый светофильтр из оргстекла, но в принципе итак показывает нормально.
Вот такой получился прикольный девайс, а чтобы нагляднее увидеть его «прикольность» – посмотрите небольшое видео.
Установка текущего времени
Выключатель ТАЙМЕР – в положение ВЫКЛ. Переключатель УВ-ВРЕМЯ-ПРОГРАММА – в положение УВ. Установить время кнопками ДЕНЬ, ЧАС, МИНУТЫ. Переключатель УВ-ВРЕМЯ-ПРОГРАММА – в положение ВРЕМЯ. Часы стартуют с установленного времени.
Программирование таймера на 14 дней вперёд. Исходное состояние: текущее время установлено, СЕТЬ – ВКЛ, таймер (кнопка рядом с кнопкой СЕТЬ) – ВЫКЛ. Установить УВ-ВРЕМЯ-ПРОГРАММА – в положение ПРОГРАММА. Мигают точки и надпись ВКЛ. Движок переключателя ВКЛ-ВЫКЛ в положение ВКЛ и отпустить. Высветятся надпись ВКЛ, цифры с указанием текущего времени и знак «I», обозначающий первую неделю.
Установить нажатием кнопки ДЕНЬ нужный для записи день. Знак «II» обозначает вторую неделю. Для ежедневной записи в одно время нажимать кнопку ДЕНЬ пока не высветятся все надписи дней. Установить время начала записи кнопками ЧАС и МИНУТЫ. Движок переключателя ВКЛ-ВЫКЛ в положение ВЫКЛ и отпустить. Высветятся надпись ВЫКЛ, цифры с указанием времени включения. Установить время выключения кнопками ЧАС и МИНУТЫ. Установить переключатель УВ-ВРЕМЯ-ПРОГРАММА в положение ВРЕМЯ.
Варианты схем подключения часов
Часы-таймер в видеомагнитофоне Электроника ВМ-12 предназначались для включения и выключения записи в установленное время, а также для отображения текущего времени с помощью вакуумно-люминесцентного индикатора ИЛМ1-7Л.
Опорный генератор выполнен на микросхеме D2, с 5 вывода которой выходят импульсы 50 герц. Усиливаясь транзистором, они поступают на вход микросхемы D1 – КР1005ВИ1.
Установка времени на часах: установить переключатель SA1 в режим «установка времени», затем соответствующими кнопками установить день недели, часы и минуты. SA1 вернуть в положение «время».
Установка таймера на включение: SA1 перевести в положение «программа», SA2 – в положение «вкл». Кнопками установить день недели и время.
Установка таймера на выключение: SA1 установить в положение «программа», SA2 – в положение «выкл». Аналогично, кнопками установить день недели и время выключения. SA1 вернуть в положение «время».
Модулю часов от видеомагнитофона Электроника ВМ-12 требуется три напряжения питания:
- отрицательное, -13 вольт для питания индикаторов
- положительное, +18 вольт для питания процессора
- переменное, ~3 вольта для питания накала индикатора
Цепь смещения VD15-R19 нужна для надёжного гашения сегментов ИЛМ1-7Л. Разъём XP2 служит для подключения конденсатора 4700 мкФ, который нужен для сохранения времени при кратковременных перепадах напряжения (иногда вместо него ставят аккумулятор).
Ещё есть кнопка Таймер – рядом с кнопкой питания. При нажатой кнопке Таймер зажигается светодиод и магнитофон засыпает, чтобы проснуться по таймеру, сделать запись и снова уснуть. Другие органы управления при этом блокируются.
Электроника ВМЦ-54
В 1987 году был заключен договор о научно-техническом сотрудничестве и совместном производстве ВМ «Электроника ВМ-12» с фирмой «AVEX». По этому договору по кооперации фирма «AVEX» поставляла ЛПМ, производимый по лицензии «Philips», и корпусные детали ВМ, а ЛНПО «Позитрон» — комплект электронных блоков. В 1990 году в рамках договора в ЛНПО «Позитрон» были собраны 1000 ВМ марки «Электроника ВМЦ-54». В следующем году фирма «AVEX» прекратила деятельность.
Выпускался ВМ «Электроника ВМЦ-54» с 1990 года на базе ВМ «Электроника ВМ-12» и предназначен для записи и воспроизведения цветового изображения по системе SECAM или PAL и звукового сопровождения. В нём используются видеокассеты ВК. Магнитная лента шириной 12,65 мм в зависимости от длины обеспечивает непрерывную запись или воспроизведение в течение от 30 до 240 минут.
ВМ позволяет осуществлять: подачу ВЧ тестового сигнала для настройки селектора каналов ТВ; запись цветных и ч/б ТВ программ, принимаемых в диапазонах МВ и ДМВ; воспроизведение записанных ТВ программ иа цветном или ч/б телевизоре, настроенном на выходной сигнал в диапазоне 35…40 каналов ДМВ; запись цветных и ч/б программ от источников видеосигнала; воспроизведение цветных и ч/б программ записанных от входа AV и записей, выполненных на кассетах ВК. Остановку изображения в режиме стоп-кадр; автоматическое выключение режима стоп-кадр и других, когда не происходит перемещения ленты в течении 8 минут и переход в режим готовности, при котором возможна запись по программе; установку и индикацию текущего времени на индикаторе; одно или многократное автоматическое включение и выключение записи двух произвольных программ в интервале до 30 дней; автоматический поиск ТВ станций с возможностью предварительного выбора и запоминания 35 программ, сохранение данных в памяти в течение 30 суток при отключении сетевого напряжения; перемотку ленты в обоих направлениях с автоматической остановкой в конце и в начале рулона ленты; ускоренный просмотр изображения в обоих направлениях; ускоренное воспроизведение в прямом направлении; воспроизведение в обратном направлении с номинальной скоростью (реверс); отключение звукового сигнала при реверсе и воспроизведении с любой скоростью, кроме номинальной; автоматический выброс кассеты в конце рулона во время записи; автоматическую перемотку ленты при достижении конца; покадровый просмотр в прямом направлении; автоматическое регулирование трекинга при воспроизведении программ, записанных на других видеомагнитофонах, после нажатия кнопки автотрекинг; отсчёт расхода ленты в относительных единицах нелинейным 4-х разрядным счётчиком, совмещенным с часами; переход с одного режима на другой без предварительного нажатия кнопки стоп; автоматический выброс кассеты с блокировкой записи при нажатии кнопки запись; изменение яркости индикации; дистанционное управление работой видеомагнитофона.
