Керамические чип конденсаторы типоразмера 0805 удобны для макетирования и мелкосерийного, ручного монтажа проигрывают в цене керамическим чип конденсаторам типоразмеров и и самого миниатюрного типоразмера . Применяемость керамических конденсаторов типоразмера 0805 постепенно отходит в сторону конденсаторов большой емкости свыше 1 мкф и высоковольтных конденсаторов с рабочим напряжением 100В и больше. Наряду с конденсаторами типоразмеров 1206 и 1210 заменяют танталовые танталовые конденсаторы в электрических цепях требующих больших значений емкости. Для радиочастотных цепей используются подстроечные конденсаторы и проходные конденсаторы Murata.
Производитель — AVX/KYOCERA, EPCOS, KEMET, KOA, MURATA, PANASONIC, SAMSUNG, TDK, TAIYO YUDEN, VISHAY, YAGEO.*В зависимости от производителя упаковка некоторых номиналов может быть по 2000, 2500, 3000, 4000, 5000 элементов на катушке диаметром 180 мм.
Маркировка конденсаторов тремя цифрами
При такой маркировке две первые цифры определяют мантиссу емкости, а последняя — показатель степени по основанию 10, другими словами в какую степень нам нужно возвести число 10, или еще проще сколько нулей нужно добавить после первых 2-х чисел.
Полученное таким образом число соответствует емкости в пикофарадах. Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ). Если последняя цифра равна «9» то это означает что показатель степени равен «-1» что мы должны мантиссу умножить на 10 в степени «-1» или другими словами разделить ее на 10.
| код | пикофарады, пФ, pF | нанофарады, нФ, nF | микрофарады, мкФ, μF |
| 109 | 1.0 пФ | ||
| 159 | 1.5 пФ | ||
| 229 | 2.2 пФ | ||
| 339 | 3.3 пФ | ||
| 479 | 4.7 пФ | ||
| 689 | 6.8 пФ | ||
| 100 | 10 пФ | 0.01 нФ | |
| 150 | 15 пФ | 0.015 нФ | |
| 220 | 22 пФ | 0.022 нФ | |
| 330 | 33 пФ | 0.033 нФ | |
| 470 | 47 пФ | 0.047 нФ | |
| 680 | 68 пФ | 0.068 нФ | |
| 101 | 100 пФ | 0.1 нФ | |
| 151 | 150 пФ | 0.15 нФ | |
| 221 | 220 пФ | 0.22 нФ | |
| 331 | 330 пФ | 0.33 нФ | |
| 471 | 470 пФ | 0.47 нФ | |
| 681 | 680 пФ | 0.68 нФ | |
| 102 | 1000 пФ | 1 нФ | |
| 152 | 1500 пФ | 1.5 нФ | |
| 222 | 2200 пФ | 2.2 нФ | |
| 332 | 3300 пФ | 3.3 нФ | |
| 472 | 4700 пФ | 4.7 нФ | |
| 682 | 6800 пФ | 6.8 нФ | |
| 103 | 10000 пФ | 10 нФ | 0.01 мкФ |
| 153 | 15000 пФ | 15 нФ | 0.015 мкФ |
| 223 | 22000 пФ | 22 нФ | 0.022 мкФ |
| 333 | 33000 пФ | 33 нФ | 0.033 мкФ |
| 473 | 47000 пФ | 47 нФ | 0.047 мкФ |
| 683 | 68000 пФ | 68 нФ | 0.068 мкФ |
| 104 | 100000 пФ | 100 нФ | 0.1 мкФ |
| 154 | 150000 пФ | 150 нФ | 0.15 мкФ |
| 224 | 220000 пФ | 220 нФ | 0.22 мкФ |
| 334 | 330000 пФ | 330 нФ | 0.33 мкФ |
| 474 | 470000 пФ | 470 нФ | 0.47 мкФ |
| 684 | 680000 пФ | 680 нФ | 0.68 мкФ |
| 105 | 1000000 пФ | 1000 нФ | 1 мкФ |
Кодовая маркировка электролетических конденсаторов для поверхностного монтажа
Для конденсаторов таких , «Hitachi» и др. маркировка осуществляется 3-мя основными способами:
Маркировка 2 или 3 символами
Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.
При такой маркировки код содержит 2 или 3 символа по ним можно узнать номинальную емкость и рабочее напряжение. Буквы означают напряжение и емкость, цифра показываем множитель. Если маркировка содержит 2 символа, то рабочее напряжение не указывается. Соответствие кода маркировки и значение емкости можно посмотреть в таблице ниже:
| Код | Емкость | Напряжение |
| А6 | 1,0 | 16/35 |
| А7 | 10 | 4 |
| АА7 | 10 | 10 |
| АЕ7 | 15 | 10 |
| AJ6 | 2,2 | 10 |
| AJ7 | 22 | 10 |
| AN6 | 3,3 | 10 |
| AN7 | 33 | 10 |
| AS6 | 4,7 | 10 |
| AW6 | 6,8 | 10 |
| СА7 | 10 | 16 |
| СЕ6 | 1,5 | 16 |
| СЕ7 | 15 | 16 |
| CJ6 | 2,2 | 16 |
| CN6 | 3,3 | 16 |
| CS6 | 4,7 | 16 |
| CW6 | 6,8 | 16 |
| DA6 | 1,0 | 20 |
| DA7 | 10 | 20 |
| DE6 | 1,5 | 20 |
| DJ6 | 2,2 | 20 |
| DN6 | 3,3 | 20 |
| DS6 | 4,7 | 20 |
| DW6 | 6,8 | 20 |
| Е6 | 1,5 | 10/25 |
| ЕА6 | 1,0 | 25 |
| ЕЕ6 | 1,5 | 25 |
| EJ6 | 2,2 | 25 |
| EN6 | 3,3 | 25 |
| ES6 | 4,7 | 25 |
| EW5 | 0,68 | 25 |
| GA7 | 10 | 4 |
| GE7 | 15 | 4 |
| GJ7 | 22 | 4 |
| GN7 | 33 | 4 |
| GS6 | 4,7 | 4 |
| GS7 | 47 | 4 |
| GW6 | 6,8 | 4 |
| GW7 | 68 | 4 |
| J6 | 2,2 | 6,3/7/20 |
| JA7 | 10 | 6,3/7 |
| JE7 | 15 | 6,3/7 |
| JJ7 | 22 | 6,3/7 |
| JN6 | 3,3 | 6,3/7 |
| JN7 | 33 | 6,3/7 |
| JS6 | 4,7 | 6,3/7 |
| JS7 | 47 | 6,3/7 |
| JW6 | 6,8 | 6,3/7 |
| N5 | 0,33 | 35 |
| N6 | 3,3 | 4/16 |
| S5 | 0,47 | 25/35 |
| VA6 | 1,0 | 35 |
| VE6 | 1,5 | 35 |
| VJ6 | 2,2 | 35 |
| VN6 | 3,3 | 35 |
| VS5 | 0,47 | 35 |
| VW5 | 0,68 | 35 |
| W5 | 0,68 | 20/35 |
Маркировка 4 символами
Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей.
Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

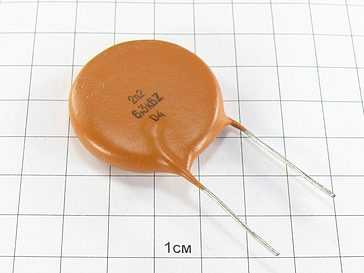

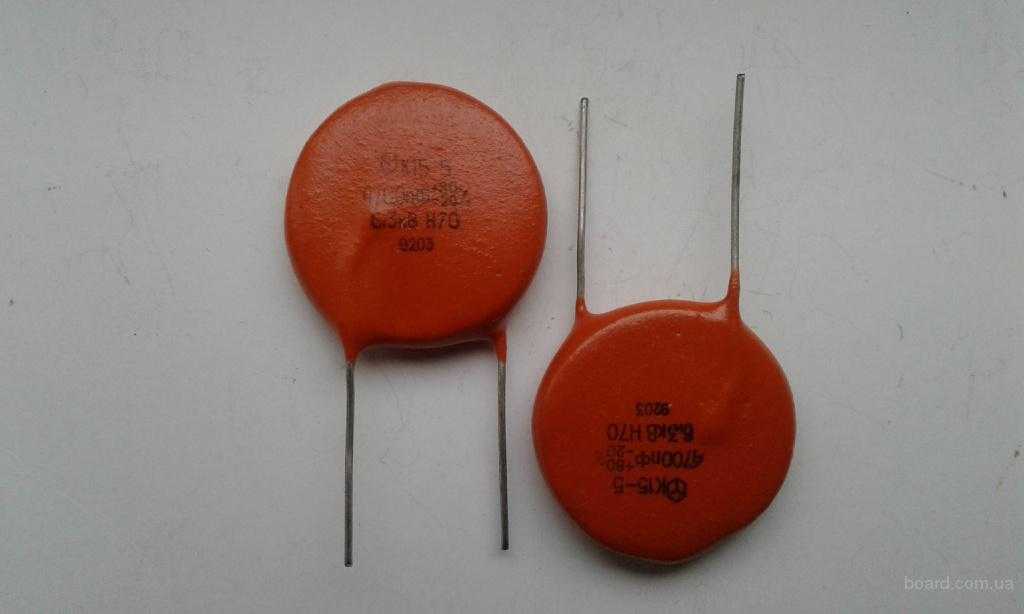

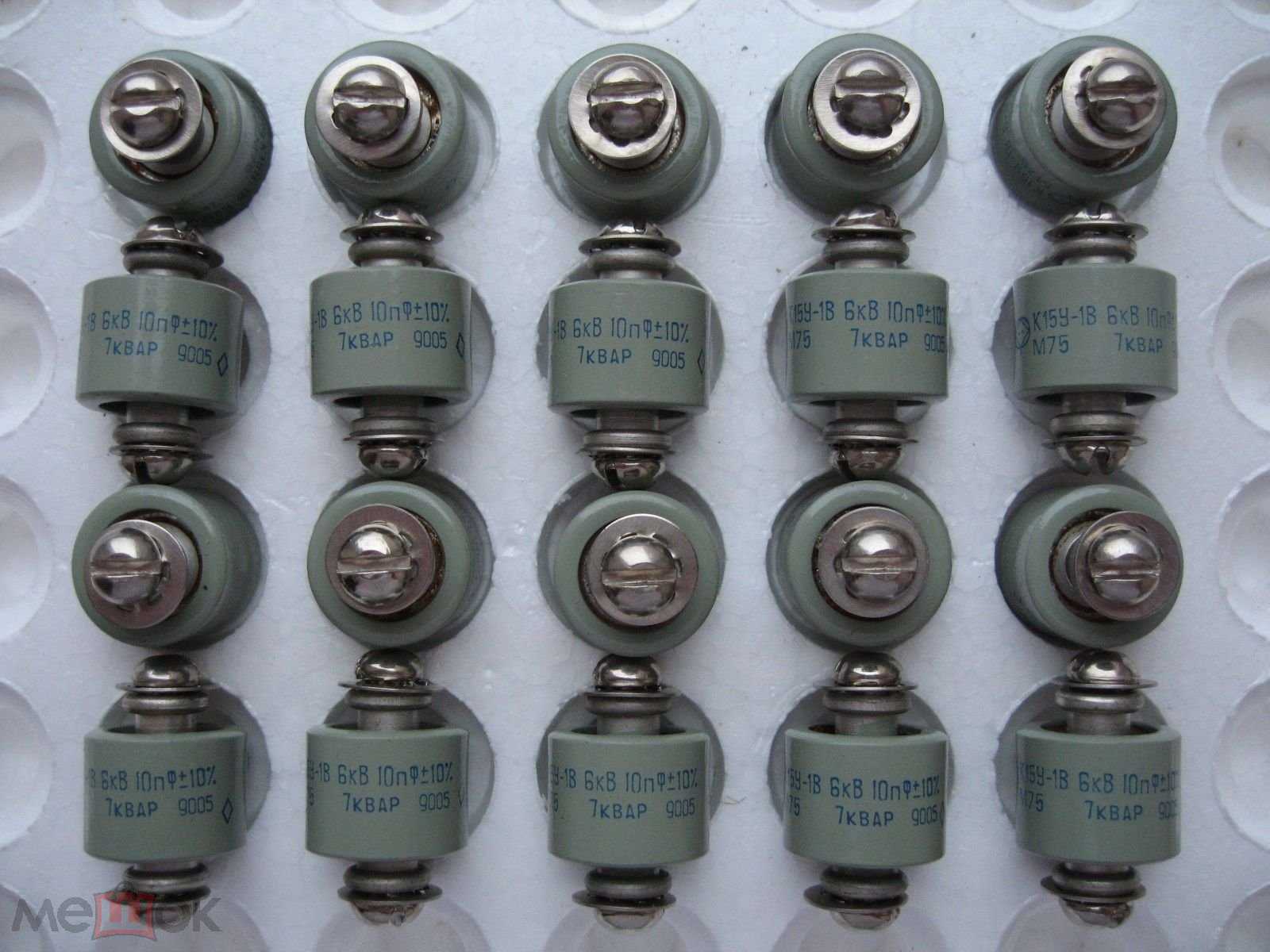

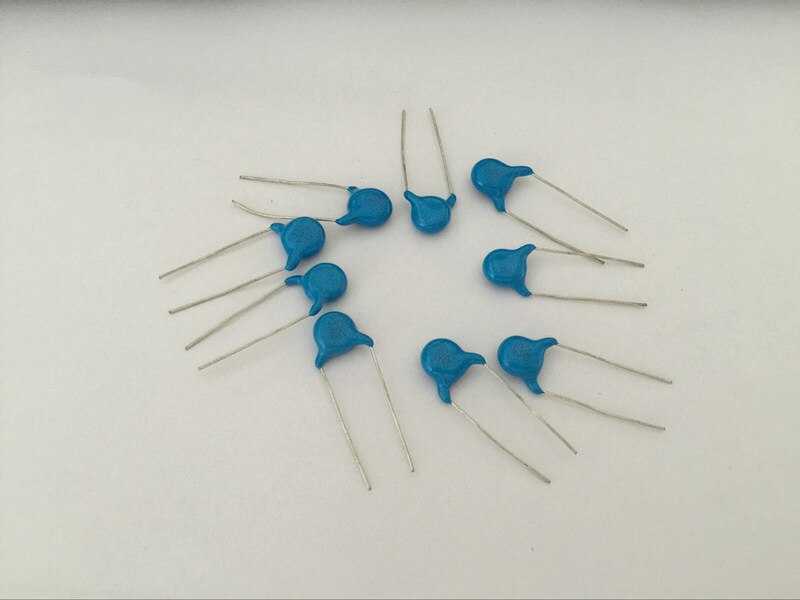

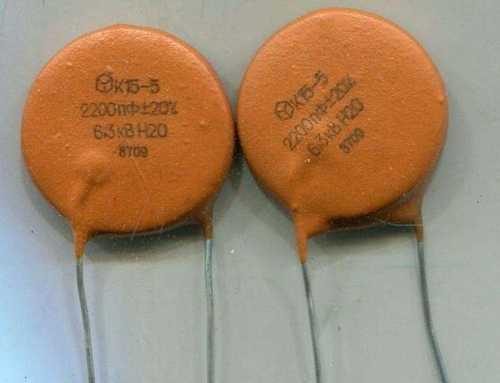

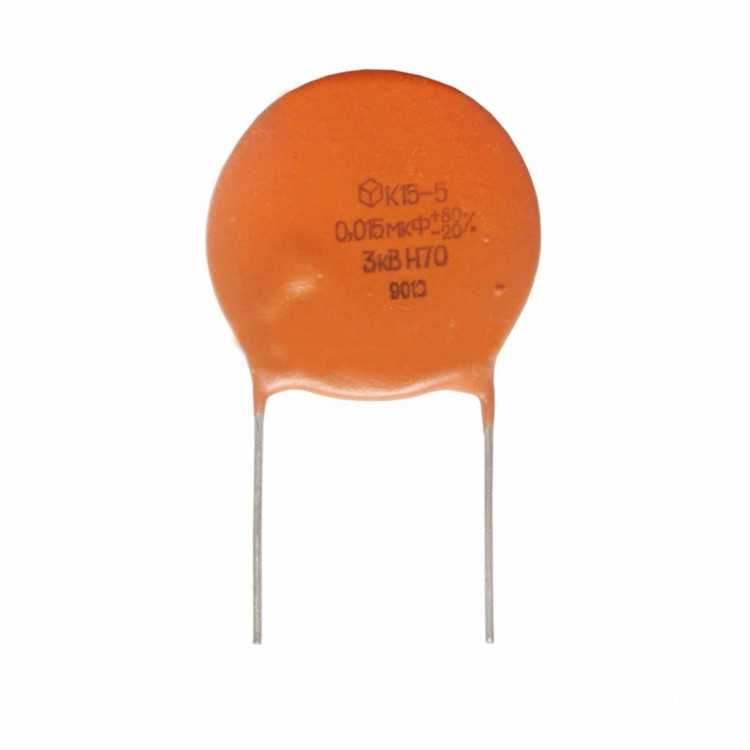

Маркировка керамических конденсаторов
TL431
Поскольку на керамических деталях мало места из-за небольших размеров корпуса, то для маркировки используются разные методы. На корпусе могут быть напечатаны буквы и цифры.
Кодовое обозначение на конденсаторе
- Если есть маленькая буква «р», это указывает на емкость в пикофарадах, «n» – в нанофарадах. Буква находится в середине цифр, тогда надо ее заменить запятой (0R3 = 0,3 пФ или 1p0 = 1,0 пФ, 6n8= 6,8 нФ);
- Иногда ёмкость кодируется цифрами. Она представлена в трех цифрах без буквы. При этом емкостная величина соответствует двум первым цифрам в пикофарадах. Последняя указывает экспоненту 10 в степени n (n – цифра). Например, если конденсатор маркируется 104, то это читается, как 10 х 10 (в четвертой степени) пикофарад;
- Бывает, есть цифра с десятичной точкой, что указывает на емкостную величину в микрофарадах (пленочные конденсаторы);
- Если встречается запись с последней девяткой, это указывает, что емкость менее 10 пФ, а между двумя первыми символами надо поставить запятую (459 = 4,5 пФ; 259 = 2,5 пФ).
Важно! Большие буквы после цифр идентифицируют допуски. При этом буквы B, C, D, F и G указывают абсолютные величины
Остальные – в процентах. Для всех этих обозначений существует таблица.
Таблица расшифровки допусков
Представим несколько конкретных кодов и их расшифровку, чтобы идентифицировать, сколько будут составлять емкостные величины:
- 12pJ = 12 пФ с допуском ± 5%;
- 47nZ = 47 нФ с погрешностью -20 … + 100%;
- 471 = 47 х 10 пФ без допуска;
- 105К = 1мкФ (10 х 10 (в 5 степени) пФ с допуском ± 10%;
- 2200 = 2200 пФ без кода допуска;
- .022К = 0,022 мкФ= 22 нФ с погрешностью ± 10%;
- 22 подчеркивание – 22 пФ;
- 662 = 66 * 10 (во 2 степени) pF = 66 * 100 pF = 6600 pF = 6,6 нФ;
- 224 = 22 * 10 ( в 4 степени) pF = 22 * 10000 pF = 220000 pF = 220 nF = 0,22uF.
Кроме емкости, может быть зашифровано номинальное напряжение. Для этого служит маленькая буква. В отличие от емкости, встречаются разные варианты кодировки. Некоторые из них:
- m – 25B;
- l – 40(50)B;
- a – 63B;
- b – 100B;
- c – 160B;
- d – 250B;
- e – 400B;
- f – 630B;
- нет буквы – 500В;
- h – 1000B;
- i – 1600 B.
Маркировка керамических конденсаторов может отсутствовать в виде букв и цифр, но они помечаются цветовым кодом. Расшифровка также занесена в таблицы. Эти таблицы зависят от принятых стандартов в стране-производителе.
Цветовые и буквенные коды не представляют никакой сложности, надо просто корректно применять расшифровку символов. Постепенно мастер, постоянно работающий с электронными схемами, без труда научится определять тип и емкость любого конденсаторного элемента.
Эксплуатационные параметры конденсаторов 2A104J
Основные данные указаны в маркировке на корпусе изделия. Так как видимая площадь ограничена, применяют стандартные сокращения. По символам 2a104j конденсатор характеристики можно определить следующим образом.
Первая группа кода (цифра и буква «2а») содержит сведения о номинальном напряжении. Этот параметр указывают для применения в цепях постоянного тока. Следует учитывать эту особенности при работе с переменными сигналами.
К сведению. Чтобы исключить повреждения, делают определенный запас по возможным нагрузкам на стадии расчета электрической схемы.
В соответствии с действующими международными стандартами (IEC), утвержденными профильной комиссией, допустимо применение следующих обозначений (маркировка/ номинал по напряжению для постоянного тока, V):
- 0J/ 6,3;
- 1A/ 10;
- 1C/ 16;
- 1E/ 25;
- 1H/ 50;
- 2A/ 100.
Последней латинской буквой в маркировке обозначают допустимые отклонения в большую или меньшую сторону от номинальной емкости:
- C – 0,25 пФ;
- D – 0,5 пФ;
- F – 1%;
- J – 5%;
- K – 10%;
- M – 20%.
Важно! Следует обратить внимание на разные виды допусков. В отдельных сериях отклонения указывают в фиксированных значениях (пикофарадах, пФ). В других – кодируют процентную величину от номинального значения рабочего параметра
В других – кодируют процентную величину от номинального значения рабочего параметра.
Емкость обозначают тремя цифрами: две первые – это базовая часть, последняя – степень десяти.
С учетом изложенных сведений нетрудно расшифровать маркировку 2a104j:
- 2а – напряжение при подключении к источнику постоянного тока не более 100V;
- 104 – это 10 * 104 = 10 * 10 000 = 100 000 пФ;
- j – допустимое нормативами отклонение 5%, то есть от 95 000 до 105 000 пФ.
Для удобства можно перевести данный номинал в микрофарады (0,1 мкФ) либо нанофарады (100 нФ). По аналогичному алгоритму можно расшифровать другое обозначение на корпусе. Например, конденсатор 103j – это 10 000 пФ±5%.
Базовые правила действительны только для обозначения номинального значения основного параметра (емкости). Производители часто применяют собственные корпоративные стандарты при указании отклонений, иных дополнительных характеристик. Пример кодировки напряжения (постоянный ток) компанией Panasonic:
- 1H – 50 V;
- 1J – 63 V;
- 1 – 100 V.
К сведению. Этот производитель наносит сведения о максимальном напряжении перед основной группой цифр с данными о емкости конденсатора.
Обозначение напряжения в классическом виде
В подробных спецификациях производителя на модель 2a103j конденсатора характеристики приведены с описанием размеров (пример в мм):
- длина х диметр выводов (L x d) – 20 x 0,5;
- высота х ширина х толщина корпуса (H х W x Y) – 12 x 7,5 x 4;
- расстояние между выводами (P) – 5,5.
В описании приводят материалы основных компонентов конструкции:
- обкладок;
- диэлектрика;
- выводов;
- защитно-декоративной оболочки.
Изделия этой категории рассчитаны на применение в широком диапазоне температур (от-40°C до +85°C).
В отдельном списке производитель делает ссылки на использованные технологические стандарты и методики проведения проверочных испытаний. В частности, проверяют:
- рабочие параметры после серии рабочих циклов с применением определенных инструкцией токов заряда;
- изоляционные свойства при напряжении до и более 100 V;
- сохранение накопительной способности (целостности конструкции) при повышенной температуре до +235°C;
- номинальную емкость в разных температурных режимах;
- стойкость к вибрационным и другим внешним воздействиям;
- частотные характеристики.
Торговым партнерам и оптовым покупателям предоставляются сведения об упаковке и маркировке товарных партий. В сопроводительных документах указывают рекомендации по температуре воздуха и относительной влажности. Сообщают содержание тяжелых металлов, которое необходимо учитывать при выборе метода утилизации.
Кодовая маркировка конденсаторов
В аппаратуре часто встречаются конденсаторы с кодовой маркировкой в виде цифр — 102, 103, 501, 772 и т.д. Как же распознать эти значения? Давайте подробнее рассмотрим кодировку в этой статье.
Первые две цифры кода указывают на значение ёмкости в пикофарадах (пф), последняя — количество нулей.
Вот например:
Если на конденсаторе написано «105» (нижняя строчка таблицы) значит у него ёмкость 1,0 мкф (микрофарада) или 1000нф (нанофарад) или 100 000пф (пикофарад).
Если на конденсаторе написано «104» (см. таблицу) значит у него ёмкость 0,1 мкф (микрофарада) или 100нф (нанофарад).
Если на конденсаторе написано «103» (см. таблицу) значит у него ёмкость 0,01 мкф (микрофарада) или 10нф (нанофарад) или 10 000пф (пикофарад).
Если на конденсаторе написано «102» (см. таблицу) значит у него ёмкость 0,001 мкф (микрофарада) или 1нф (нанофарада) или 1000пф (пикофарад).
Если на конденсаторе написано «101» (см. таблицу) значит у него ёмкость 0,0001 мкф (микрофарада) или 0,1нф (нанофарада) или 100пф (пикофарад).
Если конденсатор имеет ёмкость менее 10 пФ, то последняя цифра может быть «9».
Например, код «109» — ёмкость 1,0 пф или 0,001 нф (нанофарад) — смотрите верхняя строчка таблицы.
При ёмкостях меньше 1 пф первая цифра «0». Буква «R» используется в качестве запятой.
Например, код «010» равен 1,0 пф, а код «0R1» — 0,1 пФ.
Керамические чип конденсаторы X7R и X5R
|
Купить |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
Кодовая маркировка, дополнение
В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.
Маркировка 3 цифрами
Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0».
Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.
| Код | Емкость | Емкость | Емкость |
| 109 | 1,0 | 0,001 | 0,000001 |
| 159 | 1,5 | 0,0015 | 0,000001 |
| 229 | 2,2 | 0,0022 | 0,000001 |
| 339 | 3,3 | 0,0033 | 0,000001 |
| 479 | 4,7 | 0,0047 | 0,000001 |
| 689 | 6,8 | 0,0068 | 0,000001 |
| 100* | 10 | 0,01 | 0,00001 |
| 150 | 15 | 0,015 | 0,000015 |
| 220 | 22 | 0,022 | 0,000022 |
| 330 | 33 | 0,033 | 0,000033 |
| 470 | 47 | 0,047 | 0,000047 |
| 680 | 68 | 0,068 | 0,000068 |
| 101 | 100 | 0,1 | 0,0001 |
| 151 | 150 | 0,15 | 0,00015 |
| 221 | 220 | 0,22 | 0,00022 |
| 331 | 330 | 0,33 | 0,00033 |
| 471 | 470 | 0,47 | 0,00047 |
| 681 | 680 | 0,68 | 0,00068 |
| 102 | 1000 | 1,0 | 0,001 |
| 152 | 1500 | 1,5 | 0,0015 |
| 222 | 2200 | 2,2 | 0,0022 |
| 332 | 3300 | 3,3 | 0,0033 |
| 472 | 4700 | 4,7 | 0,0047 |
| 682 | 6800 | 6,8 | 0,0068 |
| 103 | 10000 | 10 | 0,01 |
| 153 | 15000 | 15 | 0,015 |
| 223 | 22000 | 22 | 0,022 |
| 333 | 33000 | 33 | 0,033 |
| 473 | 47000 | 47 | 0,047 |
| 683 | 68000 | 68 | 0,068 |
| 104 | 100000 | 100 | 0,1 |
| 154 | 150000 | 150 | 0,15 |
| 224 | 220000 | 220 | 0,22 |
| 334 | 330000 | 330 | 0,33 |
| 474 | 470000 | 470 | 0,47 |
| 684 | 680000 | 680 | 0,68 |
| 105 | 1000000 | 1000 | 1,0 |
* Иногда последний ноль не указывают.
Маркировка 4 цифрами
Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.
| Код | Емкость | Емкость | Емкость |
| 1622 | 16200 | 16,2 | 0,0162 |
| 4753 | 475000 | 475 | 0,475 |
Вместо десятичной точки может ставиться буква R.
| Код | Емкость |
| R1 | 0,1 |
| R47 | 0,47 |
| 1 | 1,0 |
| 4R7 | 4,7 |
| 10 | 10 |
| 100 | 100 |
Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения
В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.
| Код | Емкость |
| p10 | 0,1 пФ |
| Ip5 | 1,5 пФ |
| 332p | 332 пФ |
| 1НО или 1nО | 1,0 нФ |
| 15Н или 15n | 15 нФ |
| 33H2 или 33n2 | 33,2 нФ |
| 590H или 590n | 590 нФ |
| m15 | 0,15мкФ |
| 1m5 | 1,5 мкФ |
| 33m2 | 33,2 мкФ |
| 330m | 330 мкФ |
| 1mO | 1 мФ или 1000 мкФ |
| 10m | 10 мФ |
Маркировка керамических SMD конденсаторов
SMD конденсаторы также маркируются кодом, код маркировки состоит из символов, которых может быть 1 или 2 и цифры. Если в обозначении 2 символа то первый это код изготовителя, например K означает Kemet.
Второй символ это мантисса значение представлено в таблице. Цифра это показатель степени по основанию 10. По сути тоже самое что и маркировка 3-мя цифрами, только мантисса тут обозначается символом.
Пример обозначения:
| маркировка | значение | маркировка | значение | маркировка | значение | маркировка | значение |
| A | 1.0 | J | 2.2 | S | 4.7 | a | 2.5 |
| B | 1.1 | K | 2.4 | T | 5.1 | b | 3.5 |
| C | 1.2 | L | 2.7 | U | 5.6 | d | 4.0 |
| D | 1.3 | M | 3.0 | V | 6.2 | e | 4.5 |
| E | 1.5 | N | 3.3 | W | 6.8 | f | 5.0 |
| F | 1.6 | P | 3.6 | X | 7.5 | m | 6.0 |
| G | 1.8 | Q | 3.9 | Y | 8.2 | n | 7.0 |
| H | 2.0 | R | 4.3 | Z | 9.1 | t | 8.0 |
Конденсатор 104: что это значит?
Очень часто от начинающих радиолюбителей и от людей, далеких от радиоэлектроники, но по тем или иным причинам столкнувшихся с ремонтом электронных приборов, можно услышать такие вопросы: «Конденсатор 104 – что это значит? Как понять значение маркировки конденсаторов?» В этой статье мы попробуем популярно разобрать этот вопрос.
Подобная маркировка конденсаторов (104) может быть только у керамических изделий. Это связано с тем, что они, в отличие от электролитических, имеют довольно малые габаритные размеры, и, соответственно, на их корпусе просто нет места для полной и подробной записи всей необходимой информации, такой как емкость изделия, тип и прочее.
Керамический конденсатор (104) является естественной частью любой радиоэлектронной схемы. Эти изделия используют везде, где необходимо работать с сигналами, которые меняют свою полярность. Керамические конденсаторы имеют отличные частотные характеристики, малые токи утечки, незначительные потери, небольшие размеры и низкую стоимость. В тех схемах, где требуются описанные выше характеристики, керамические конденсаторы просто незаменимы, однако до недавнего времени проблемы, связанные с технологическим процессом их производства, отвели этим приборам нишу устройств с малой емкостью. Еще совсем недавно керамические конденсаторы с емкостью 10 мкФ воспринимались как экзотика, стоимость таких изделий была неоправданно высока. Развитие современных технологий позволило на сегодняшний день нескольким фирмам достичь емкости 100 мкФ в керамических конденсаторах и заявить о скором достижении еще больших значений. К тому же цены на все группы этих изделий постоянно снижаются.
Теперь перейдем к маркировке керамических конденсаторов. Она бывает двух типов: из трех и четырех знаков. У нас маркировка «104», конденсатор с такой формой записи имеет отношение к трехзнаковой кодировке. Расшифровка данного типа довольно простая: первые два знака означают величину емкости в пикофарадах, а последний — количество нулей. Давайте разберем, что же означает конденсатор «104». Получается, что первые две цифры (10) означают емкость, а последняя (4) – количество нулей. Значит, маркировка 104 подразумевает 100000 пФ (100 нФ, или 0,1 мкФ). Как видите, все очень просто. Такой формой записи можно закодировать минимальное значение 1,0 пФ, она будет иметь следующий вид: 010. Если необходимо записать величину емкости менее одного пикофарада, используют латинскую литеру R. Такая запись будет иметь следующий вид: 0R5, что означает 0.5 пФ. Если значение емкости меньше 1,0 пФ, тогда последней цифрой ставится 9, это не значит, что надо дописывать 9 нулей. Вот пример такой записи – 109 (1,0 пФ), 159 (1,5 пФ) и 689 (6,8 пФ).
Теперь рассмотрим четырехзнаковую маркировку керамических конденсаторов. В таком виде записи первые три цифры означают емкость в пикофарадах, а четвертая — количество нулей.
Вот мы и разобрали, что означает конденсатор «104». Теперь, если вам понадобятся керамические конденсаторы, вы с легкостью сможете разобраться, какое значение емкости записано на том или ином элементе. И вам не придется обращаться за помощью к специалистам.
