Описание изделия
Данное реле представляет собой двухпозиционное и одностабильное устройство. Два переключающих контакта вместе с завальцовкой образуют питающееся от постоянного тока реле.
Основное предназначение состоит коммутации электрических цепей как переменного, так и постоянного тока.
Рэс 9 изготавливается из качественных материалов в соответствии с ГОСТ 16121–79 и техническими условиями предприятия. Наверху устройства указаны номинальные параметры изделия и схема присоединения в различных механизмах. Рассчитано на сопротивление изоляции порядка 100 МОм, а вес менее 20 граммов. Мощность 0,5 Ватт, время срабатывания и отпускания в пределах 5 миллисекунд.
Условия эксплуатации
Столь важные элементы требуют соблюдения соответствующих условий эксплуатации, к которым относятся:
- Не более 3 суток при относительной влажности 98 процентов и температуре 35 градусов. Повторное пребывание возможно после нахождения устройства не менее 12 часов в стандартном климате. Пребывание рэс под напряжением 220 вольт в указанных ранее условиях регламентировано двумя сутками.
- Может выдерживать атмосферное давление в диапазоне от 666 до 103740 Паскалей.
- Выдерживает от 100 до 300 тысяч циклов при разных активных нагрузках.
- Изделие выдерживает испытательное напряжение 500 вольт.
Соблюдение указанных выше условий позволяет проработать реле достаточно длительное время и без частых замен
Также важно обеспечить хорошую изоляцию изделия и подобрать нагрузку, оптимальную для работы реле
Рекомендации по выбору реле
Рабочие напряжения и токи в обмотке должны находиться в пределах допустимых значений. Уменьшение рабочего тока в обмотке приводит к снижению надежности контактирования, а его уменьшение — к перегреву обмотки и снижению надежности, особенно при повышенной температуре окружающей среды. Необходимо учитывать значение и род коммутируемого тока, характер нагрузки (активная, индуктивная), общее число и частоту срабатываний. Если контакты соединяются параллельно, ток не должен превышать максимально допустимого для одной группы контактов.

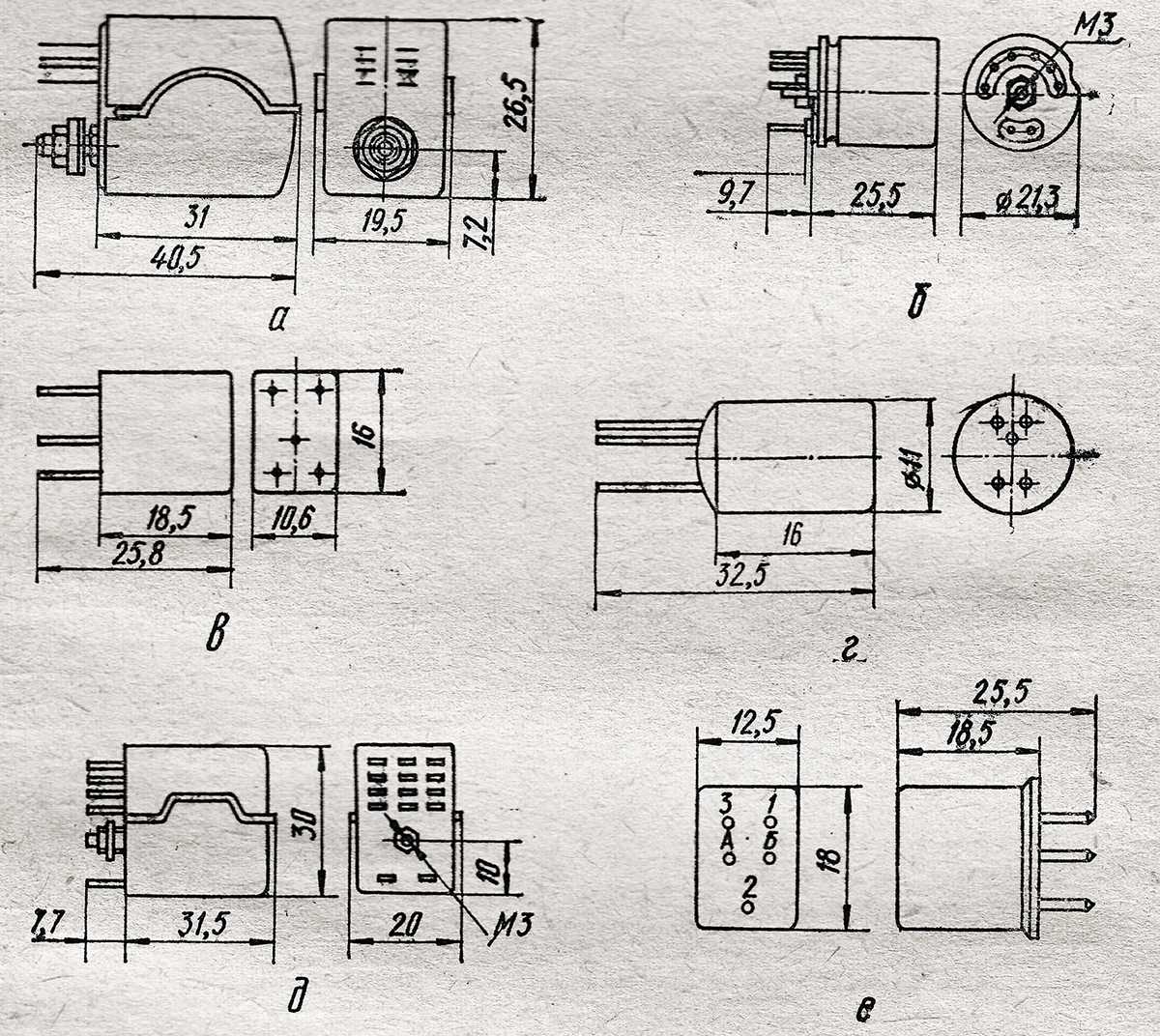

Рис.1 Габаритные чертежи малогабаритных реле: (размеры малогабаритных реле) а — РЭС-6; б — РЭС-9; в — РЭС- 10; г — РЭС-15; д — РЭС-22; е — РЭС-34; ж — PЭС-47; з — РЭС-48; и — РЭС-49; к — РЭС-54; л — РЭС-60; м — РЭС-59.
Рис.2 Габаритные чертежи и схемы реле типов РЭС-42 — РЭС-44.
Рис.3 Габаритные чертежи и схемы реле типов РЭС-55А и РЭС-55Б.
Износостойкость реле
| Исполнение | Режим коммутации | Вид нагрузки (*) | Род тока (**) | Колво срабатываний (х1000) | |
| Допустимый ток, А | Напряжение на контактах, В | ||||
| исп. «00» исп. «10» | 0,1…0,8 0,8…2,0 | 6…30 | А | П | 200 100 |
| 0,1…0,3 | 6…250 | 150 | |||
| 2,0…3,0 | 6…30 | 10 | |||
| 0,05…0,15 | 6 …30 | Р | 100 | ||
| 0,15…1,0 | 5 | ||||
| 0,1…0,25 | 6…115 | Р | Пр | 40 | |
| 0,1…1,0 | 6…30 | Р | П | 50 | |
| 0,1…0,3 | 5…7 | Р | 10 | ||
| исп. «15» | 0,1…0,3 | 5…7 | Р | П | 10 |
| исп. «01» исп. «06» исп. «16» исп. «17» исп. «18» исп. «19» | 0,5…0,8 0,1…0,5 | 6…30 | А | 500 1000 | |
| 0,05…0,15 | 6…30 | 10 | |||
| 0,15…0,5 | Р | 5 | |||
| 0,2…0,5 | 6…115 | А | 100 | ||
| Пр | |||||
| исп. «03» исп. «04» исп. «05» исп. «08» | 01…0,8 0,8…2,0 | 6…30 | А | П | 200 100 |
| 0,1…0,3 | 6…250 | 150 | |||
| 0,05…0,15 | 6…30 | Р | 100 | ||
| 0,15…1,0 | 500 | ||||
| 0,1…0,25 | 6…115 | Р | Пр | 40 | |
| 0,1…1,0 | 6…30 | П | 50 | ||
| исп. «07» | 0,1…3,0 | 6…30 | А | П | 10 |
| 0,05…0,15 | 6…30 | Р | 100 | ||
| 0,15…1,0 | 5 | ||||
| 0,1…0,25 | 6…115 | Р | Пр | 40 | |
| 0,1…1,0 | 6…30 | Р | П | 50 | |
| исп. «02» | 0,5…0,8 0,1…0,5 | 6…30 | А | П | 500 |
| 1000 | |||||
| 0,8…2,0 | 12…30 | 25 | |||
| 0,05…0,15 | 6…30 | Р | 10 | ||
| 0,15…0,5 | 5 | ||||
| исп. «09» исп. «11» исп. «12» исп. «13» исп. «14» | 5*10-6…10-3 10-3…10-2 10-2…10-1 | 0,05…2 1…34 6…34 | А | П | 100 |
| 10-3…5*10-1 | 1…60 | 50 | |||
| Р | 10 |
(*) А – активная, Р – реактивная,
(**) П –постоянный, Пр – переменный.
